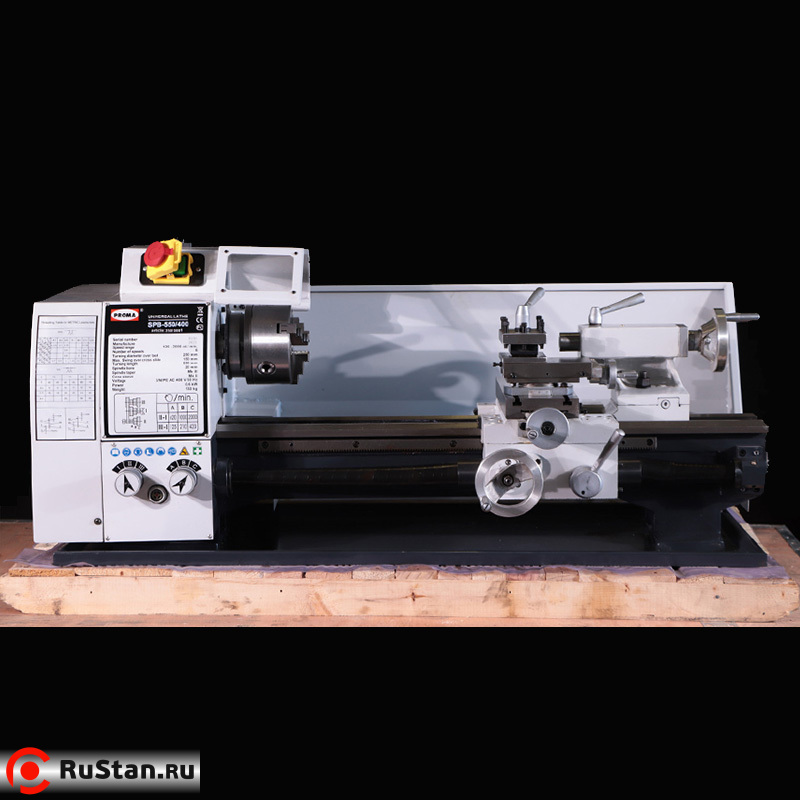

SPB-550/400 Настольный универсальный токарный станок

Универсальный токарный станок Proma SPB-550 предназначен для обработки преимущественно тел вращения путём снятия с них стружки при точении. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.

Данный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Основные узлы и агрегаты станка Proma SPB-550

1. Поддон - поставляется с подставкой

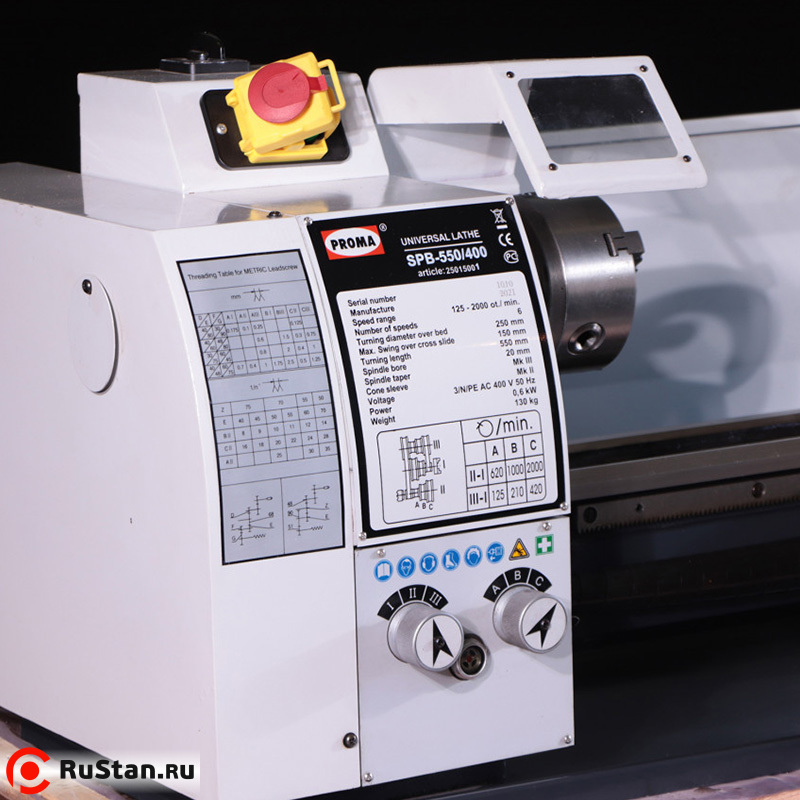

2. Электрический блок управления

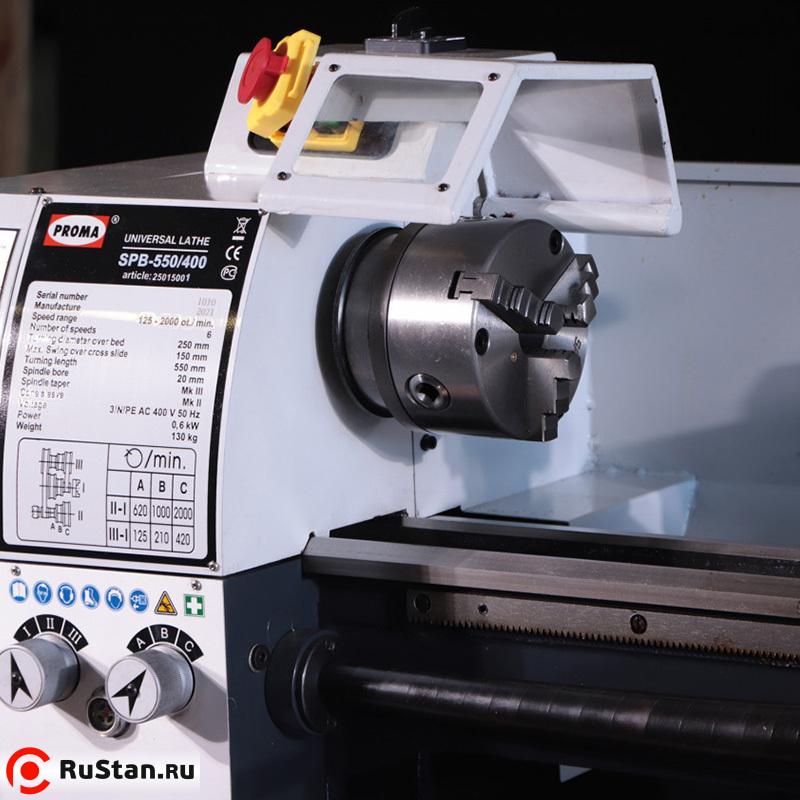

3. Шпиндельная бабка
4. Зажимной патрон

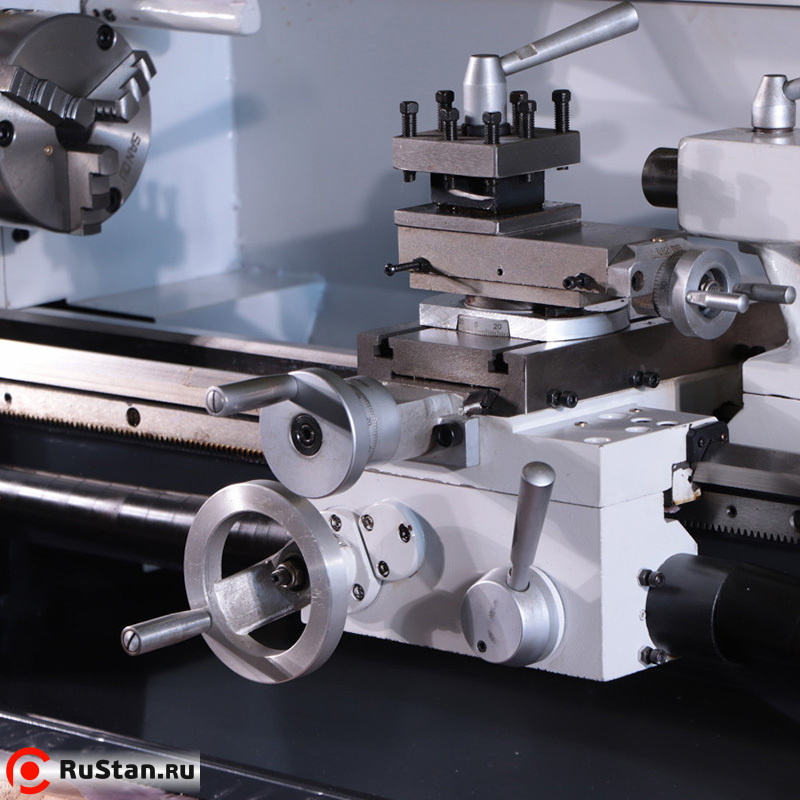

5. Фартук

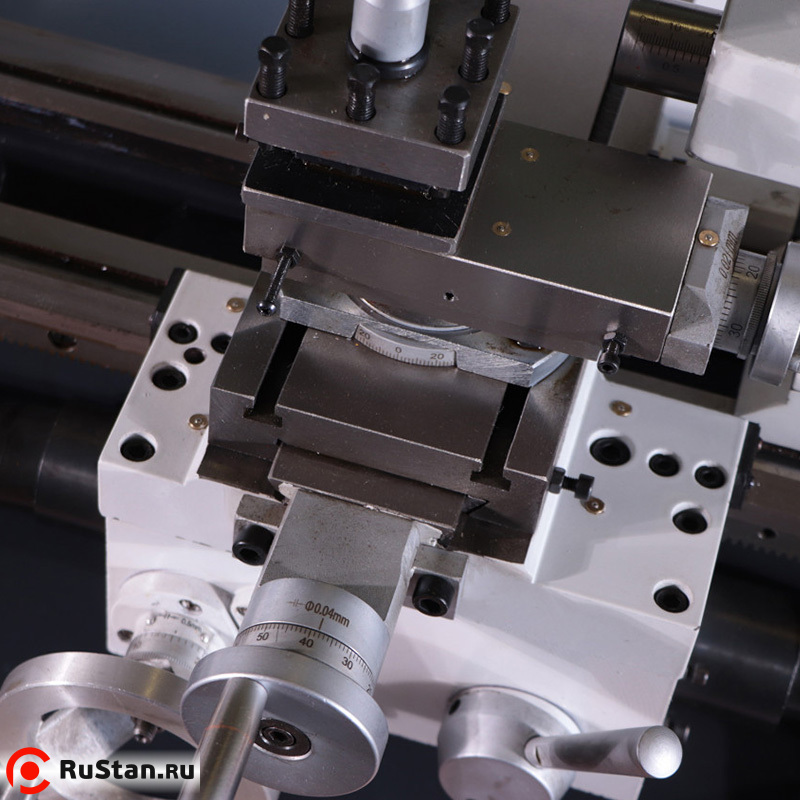

6. Каретка суппорта
7. Резцедержатель
8. Верхние салазки
9. Поперечные салазки
10. Направляющие станины

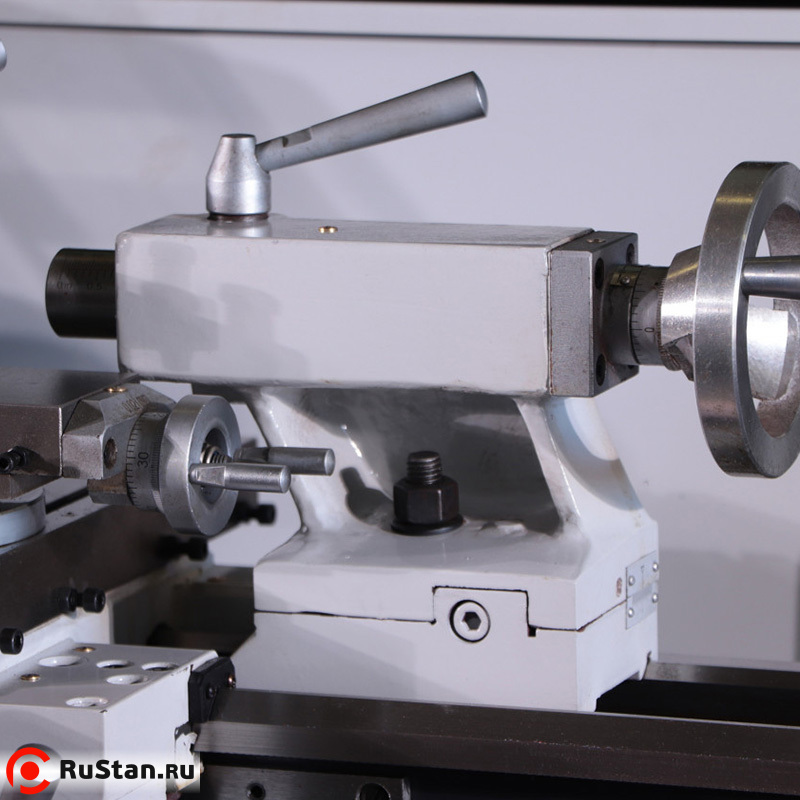

11. Задняя бабка
12. Станина
13. Подставка - поставляется отдельно

Дополнительная информация Proma SPB-550

1. Рукоятка поворота резцедержателя - вращение против часовой стрелки – открепление резцедержателя. Вращение по часовой стрелке – закрепление резцедержателя. Поворот резцедержателя осуществляется рукой против часовой стрелки. Резцедержатель имеет четыре фиксированных положения, через 900.
2. Рукоятка ручного перемещения поперечных салазок суппорта - вращение по часовой стрелке – перемещение салазок вперед. Вращение против часовой стрелки – перемещение салазок назад.
3. Маховик ручного перемещения каретки суппорта - вращение против часовой стрелки – перемещение каретки суппорта влево. Вращение по часовой стрелке – перемещение каретки суппорта вправо.
4. Рукоятка ручного перемещения верхних салазок суппорта - вращение по часовой стрелке – перемещение салазок влево. Вращение против часовой стрелки – перемещение салазок вправо.
5. Рукоятка включения и выключения гайки ходового винта - поворот вниз – включение гайки. Поворот вверх – выключение гайки.

Стандартная комплектация SPB-550

• Патрон 3х кулачковый o 125 мм - 1 шт.
• Кулачки обратные - 1 шт.
• Центр не вращающийся МК-2; МК-3 - 2 шт.
• Сменные шестерни гитары подач Z = 45, 48, 50, 51, 55, 60, 70, 75 - 8 шт.
• Ключ патрона - 1 шт.
• Ключ резцедержателя - 1 шт.
• Ключи шестигранные 3,4,5,6 мм - 4 шт.
• Ключи рожковые 10х12, 14х17, 17х19 - 3 шт.
• Ключ радиусный 45-52мм - 1 шт.
• Инструкция по эксплуатации
