Metal Master Z50100 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.

Удобная эргономика станка

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Защитная крышка шпиндельной бабки

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

Стандартная комплектация z50100 dro rfs

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

Раздельное регулирование оборотов ходового вала и винта

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

трехкулачковый патрон диаметром 250мм

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

Внутренний диаметр шпинделя 65мм

Внутренний диаметр шпинделя составляет 65 мм.

Вылет пиноли задней бабки 120мм

Вылет пиноли задней бабки – 120 мм.

Поперечное смещение ±15 мм

Поперечное смещение составляет ±15 мм.

Защитный кожух

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Четырехкулачковый патрон 320мм

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.


Технические характеристики Z50100 DRO RFS

Характеристика Значение
Макс. диаметр над станиной, мм 500
Макс. диаметр над поперечными салазками, мм 325
Макс. диаметр над выемкой в станине, мм 630
Расстояние между центрами, мм 1000
Ширина станины, мм 330
Диаметр отверстия шпинделя, мм 65
Торец шпинделя Cam lock D6
Конус отверстия шпинделя 70 (1:20)

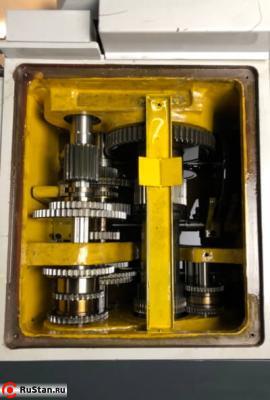

Количество передач 15
Диапазон скоростей шпинделя об/мин 22~1800
Диапазон нарезаемых метрических резьб 0.5~28 мм /66
Диапазон нарезаемых дюймовых резьб 1-56 TPI /66
Диапазон нарезаемых модульных резьб 05-3.5 mm /33
Диапазон нарезаемых питчевых резьб 8-56 DP/33
Диапазонпродольной подачи, мм 0.072-4.038
Диапазон поперечной подачи, мм 0.036-2.019
Диаметр пиноли задней бабки, мм 65
Макс. ход пиноли задней бабки, мм 120
Конус шпинделя задней бабки M.T.NO.5
Поперечный ход задней бабки ±15мм
Макс. ход верхней салазки, мм 130
Макс. ход поперечных салазок, мм 260
Максимальная сечение резца, мм 25х25
Мощность двигателя, кВт 7.5
Габаритные размеры станка, мм 2382х975х1270
Габаритные размеры упаковки, мм 2420х1150х1800
Масса Z50100 DRO RFS нетто/брутто, кг 1600/1850

Стандартная комплектация

  • 3-х кулачковый патрон 250 мм
  • 4-кулачковый патрон 320 мм
  • План шайба
  • Подвижный люнет
  • Неподвижный люнет
  • Два упорных центра
  • Ножной тормоз
  • 3-х осевое УЦИ

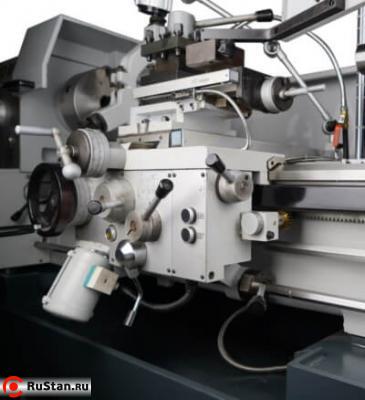

  • Функция быстрого перемещения суппорта
  • Ящик с инструментами для обслуживания станка
  • Система подачи СОЖ
  • Станочная лампа
  • Масленка
  • Инструкция по эксплуатации на русском языке
