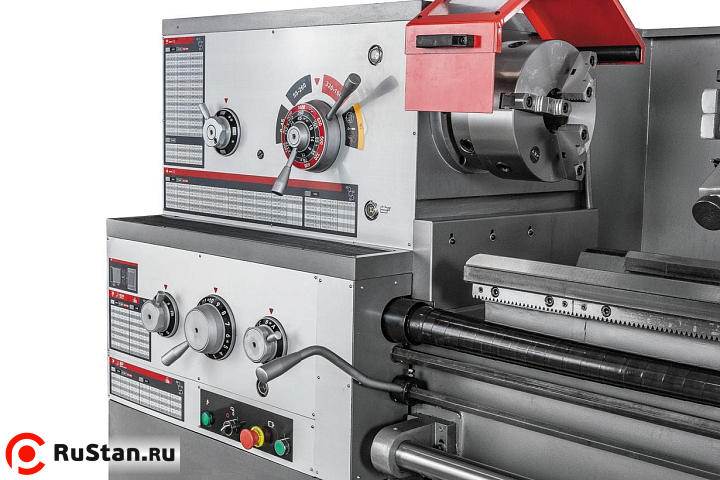

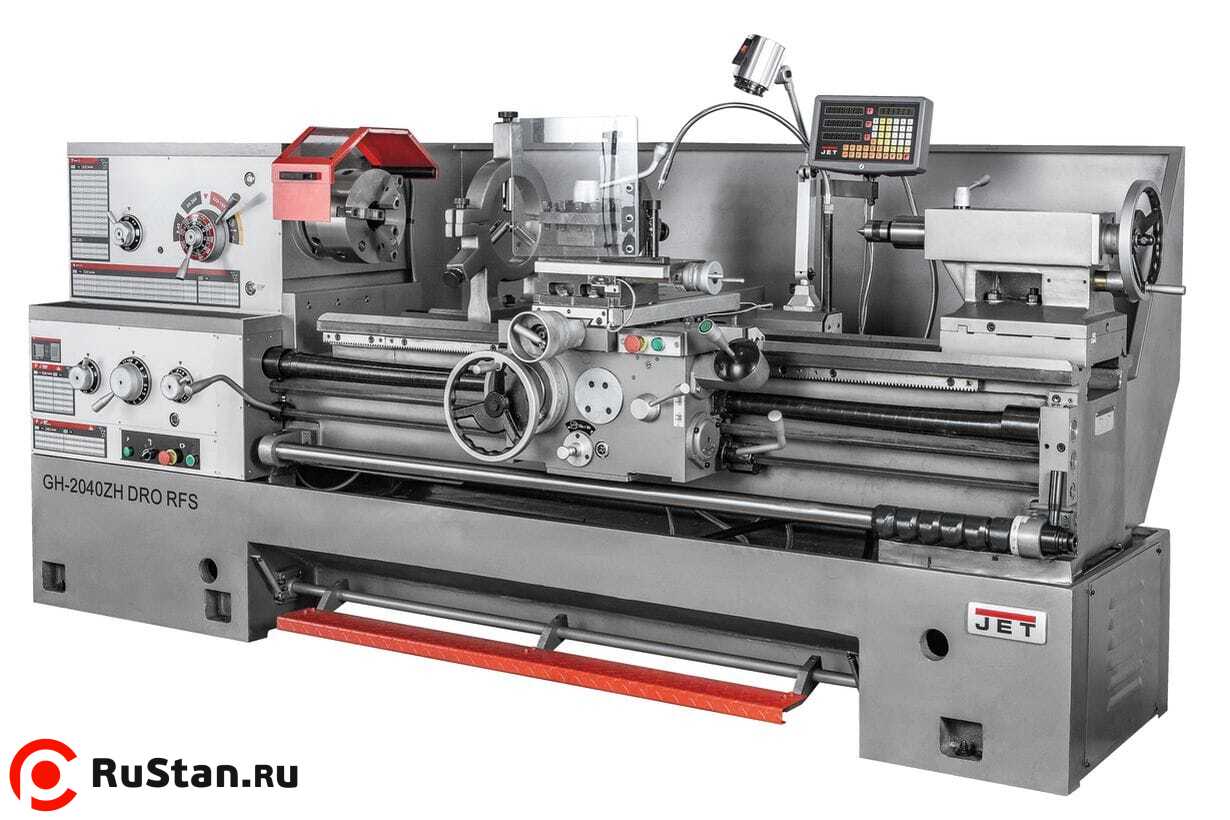

Токарно-винторезный станок JET GH-2040ZH DRO c УЦИ

Универсальный токарно-винторезный станок JET GH-2040 ZH DRO серии ZH предназначен для точной обработки металлических заготовок, выполнения токарных операций, сверления и нарезания резьбы. Модель оснащена цифровой индикацией, системой подачи СОЖ, ускоренным перемещением суппорта и расширенной заводской комплектацией.

Станок позволяет обрабатывать детали диаметром до 500 мм над станиной, до 720 мм над съемным мостиком GAP и до 310 мм над поперечным суппортом. Расстояние между центрами составляет 1000 мм, диаметр проходного отверстия шпинделя — 80 мм.

Главный двигатель мощностью 7,5 кВт обеспечивает частоту вращения шпинделя в диапазоне 9–1600 об/мин. Станок рассчитан на подключение к трехфазной сети 400 В и подходит для производственных участков, ремонтных предприятий и металлообрабатывающих мастерских.

Особенности и преимущества JET GH-2040 ZH DRO

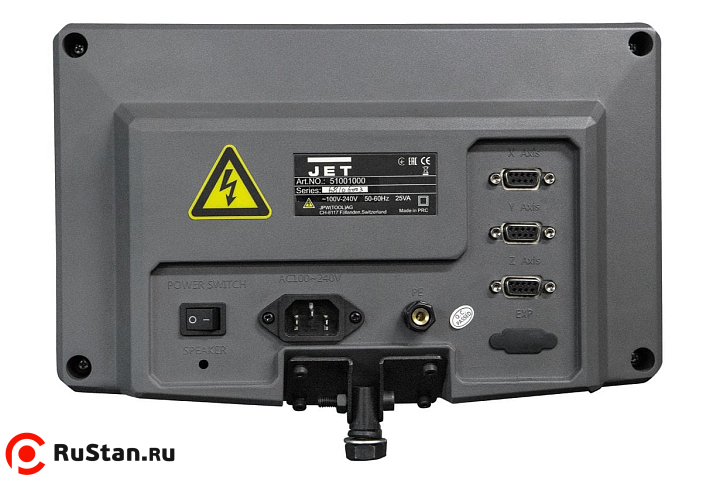

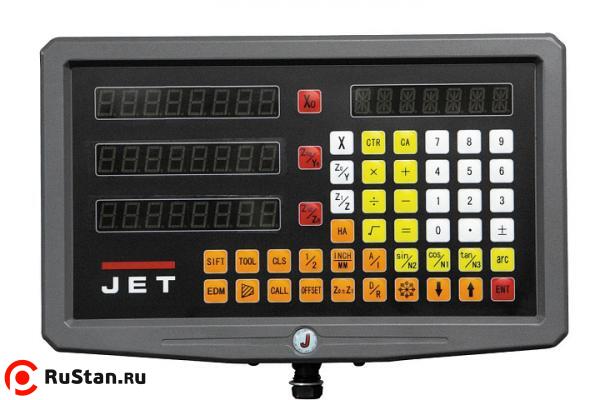

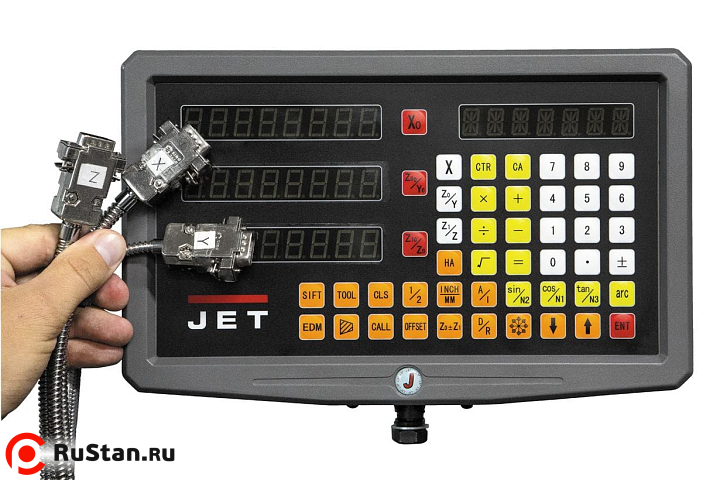

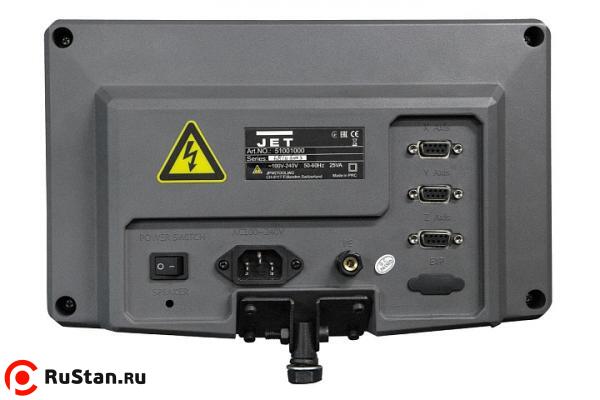

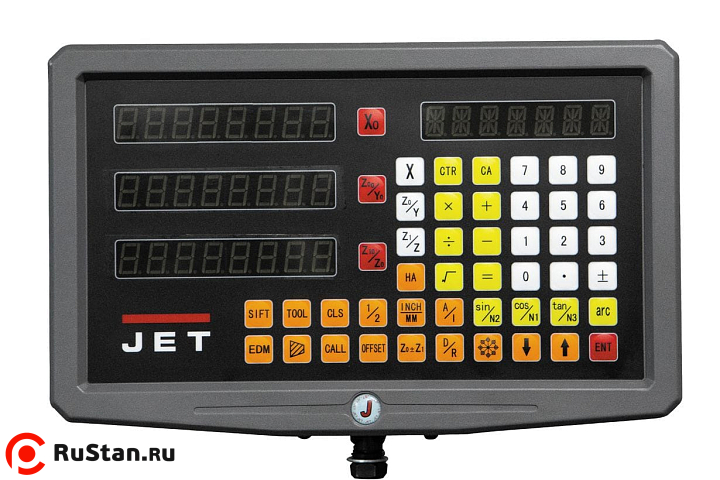

• Система цифровой индикации для удобного контроля перемещений при обработке.
• Рукоятка включения шпинделя на передней бабке с прямым и обратным вращением.
• Передняя бабка с фрикционной муфтой.

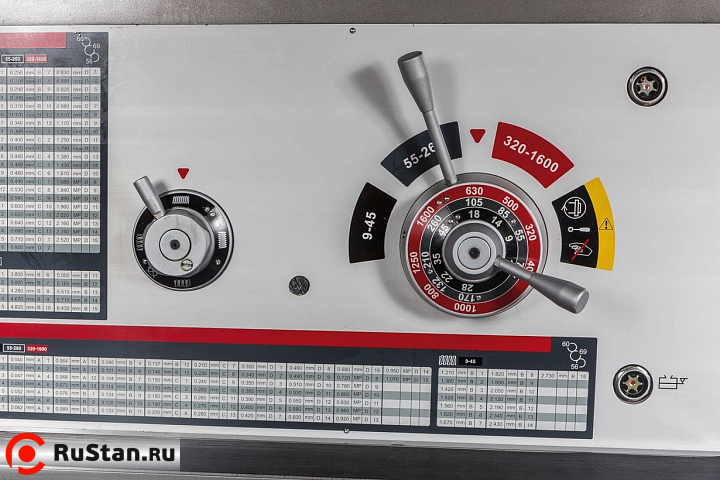

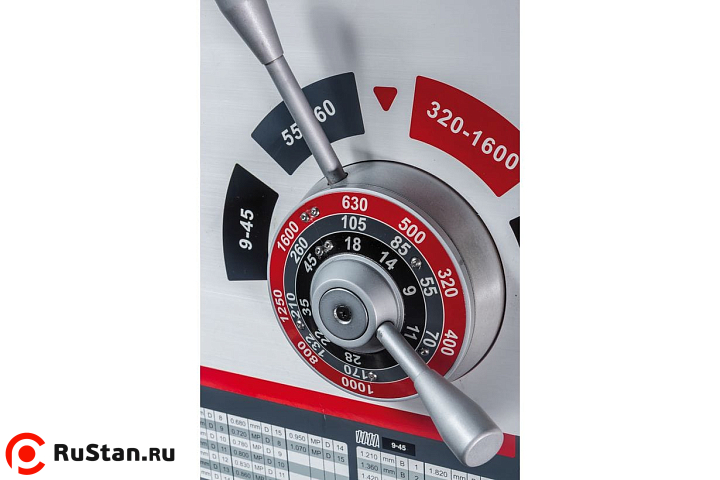

• 24 скорости вращения шпинделя в диапазоне от 9 до 1600 об/мин.

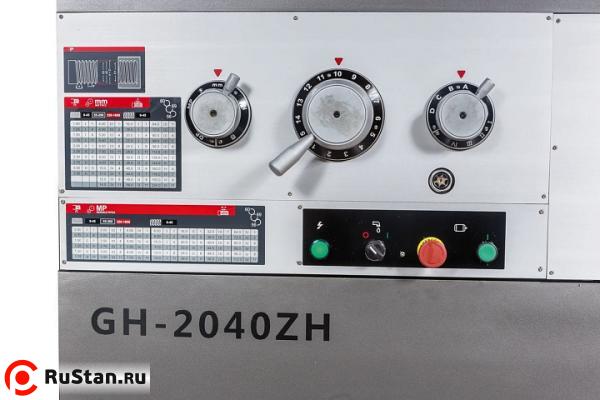

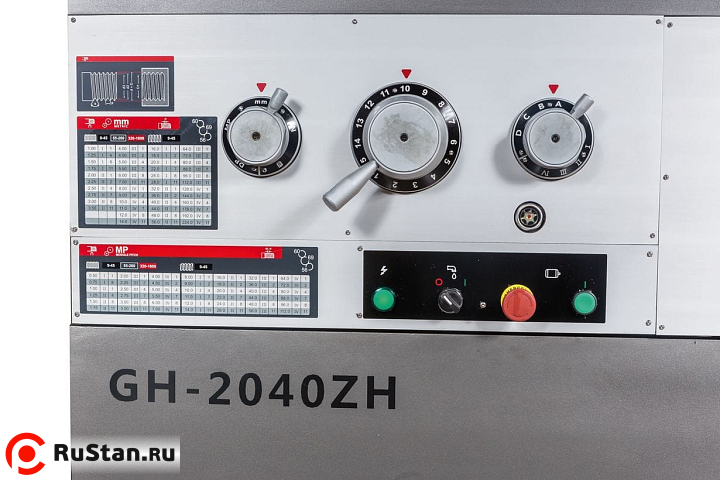

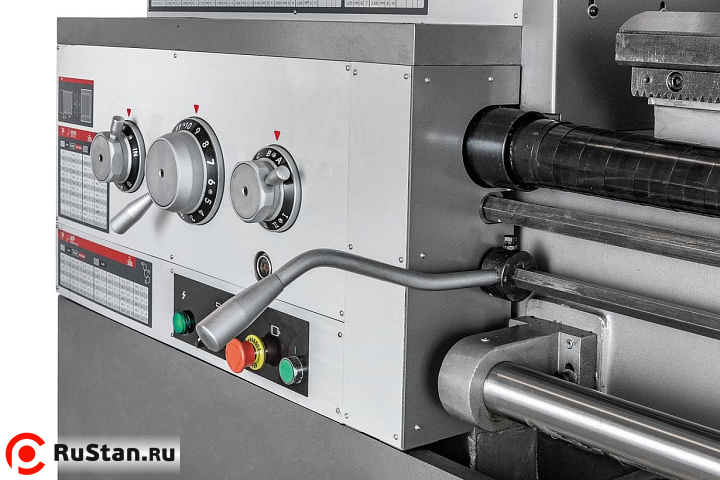

• Коробка подач позволяет нарезать резьбу без замены шестерен.

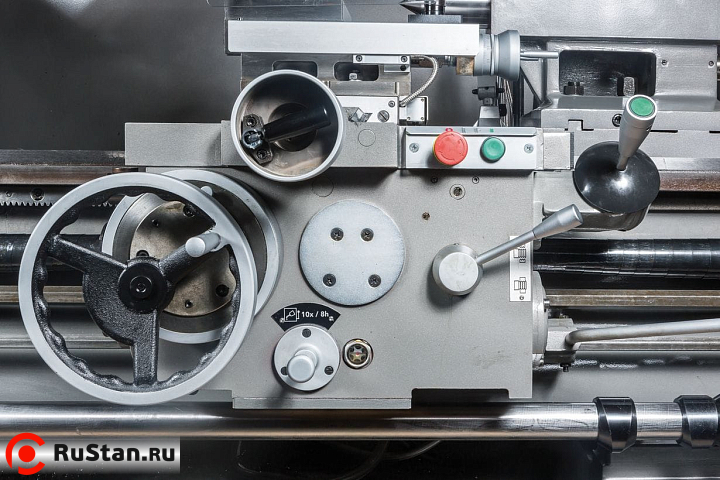

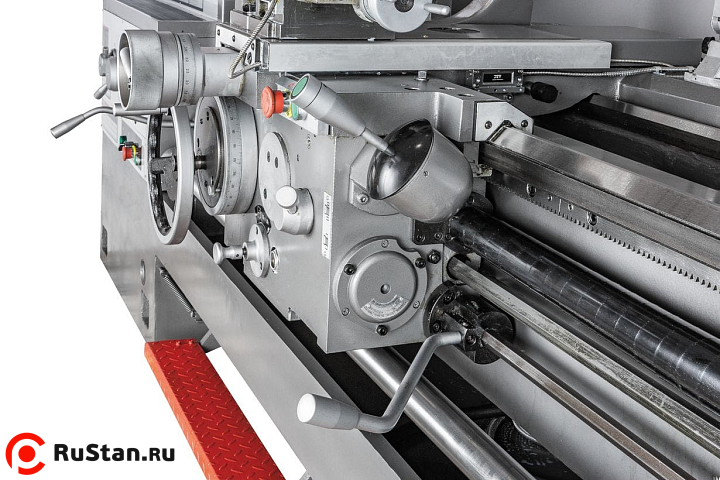

• Продольная и поперечная подачи управляются крестовым джойстиком с кнопкой ускоренного перемещения.
• Съемный мостик GAP увеличивает допустимый диаметр обработки до 720 мм.
• Массивная станина из серого чугуна способствует снижению вибраций.
• Закаленные и отшлифованные направляющие станины.

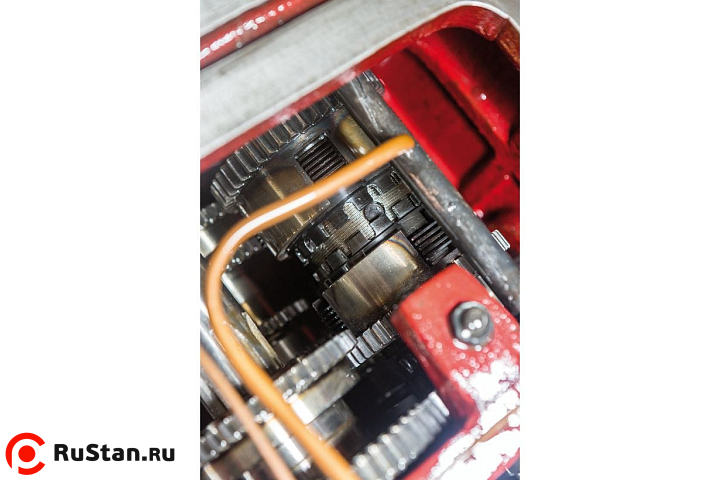

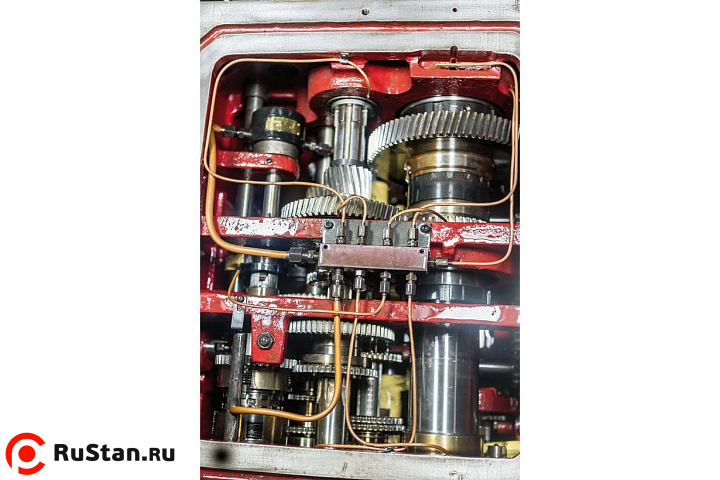

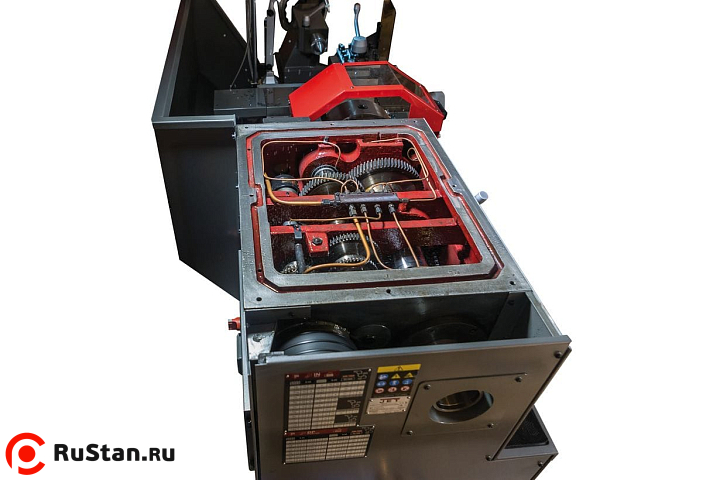

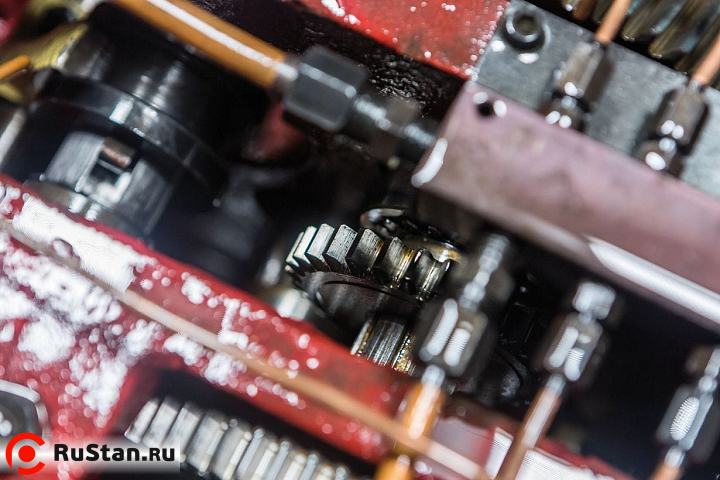

• Механизм привода шпинделя постоянно работает в масляной ванне.

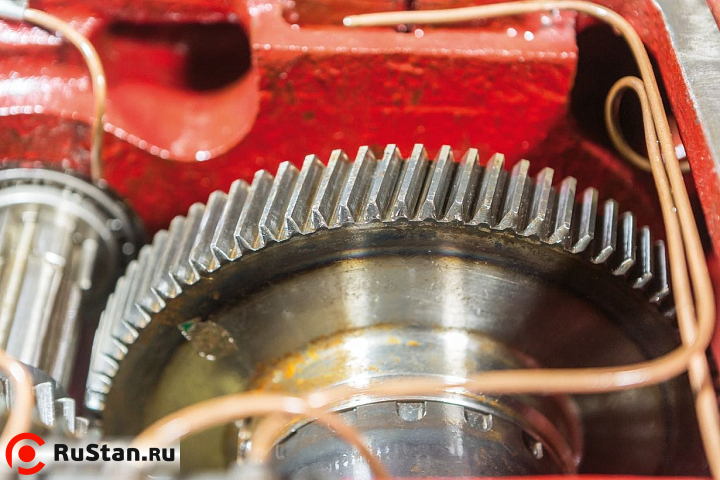

• Закаленные и отшлифованные шестерни передней бабки и коробки передач.
• Регулировка зазоров направляющих при помощи клиновых планок.

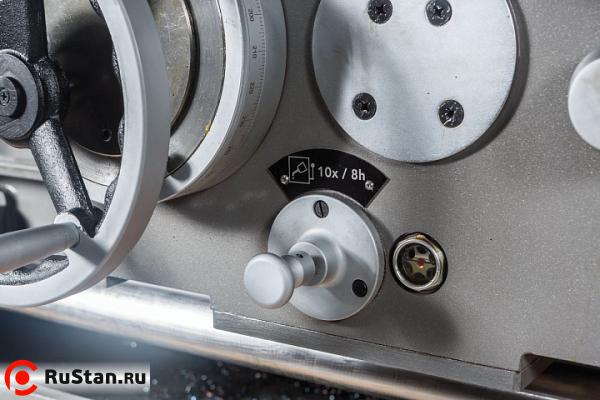

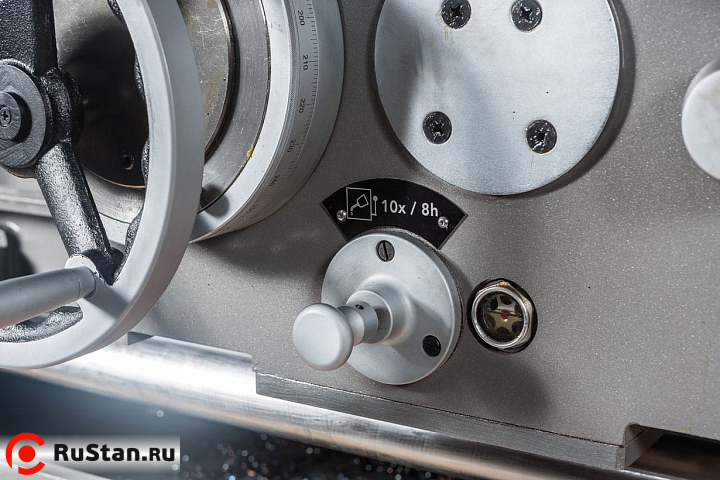

• Централизованная система подачи смазки продольного суппорта.

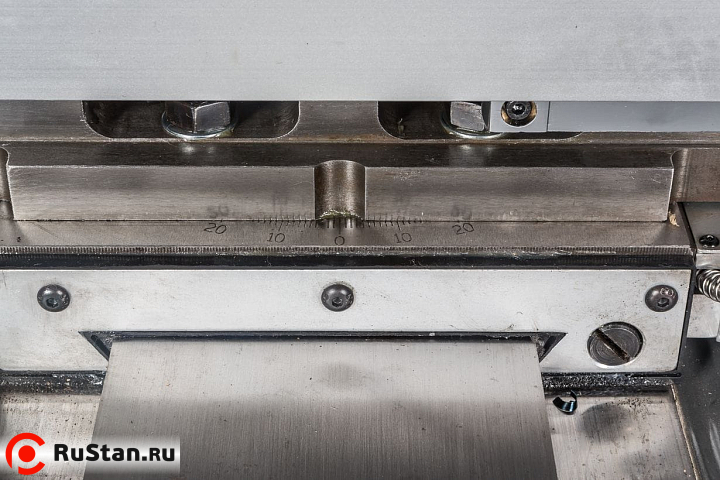

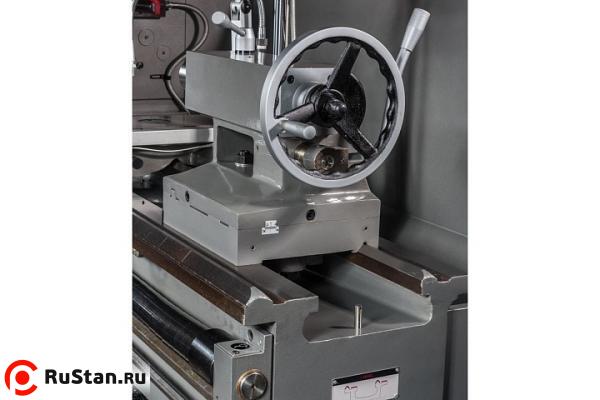

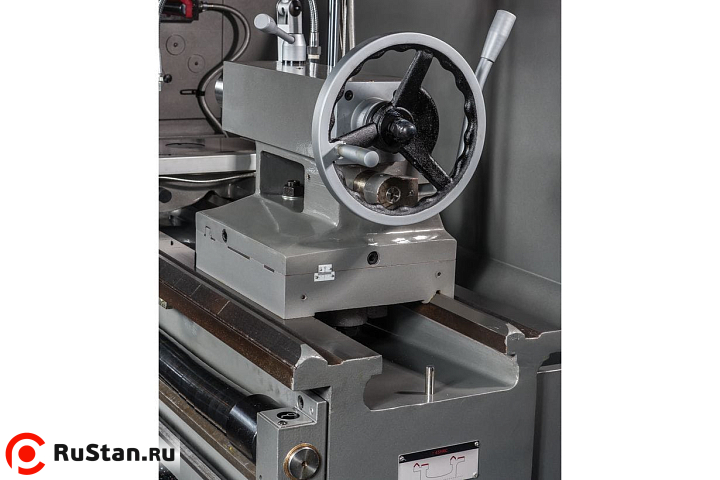

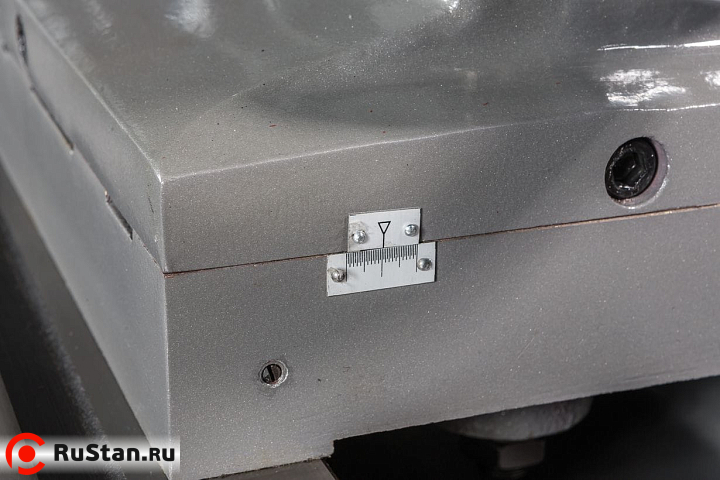

• Регулируемая в поперечном направлении задняя бабка для обработки конусов.
• Отключение продольной подачи суппорта в заданной точке.
• Система подачи смазочно-охлаждающей жидкости входит в комплект поставки.
• Современный производственный аналог токарных станков 16К20, 16К25 и 16Д20.

Применение токарного станка JET GH-2040 ZH DRO

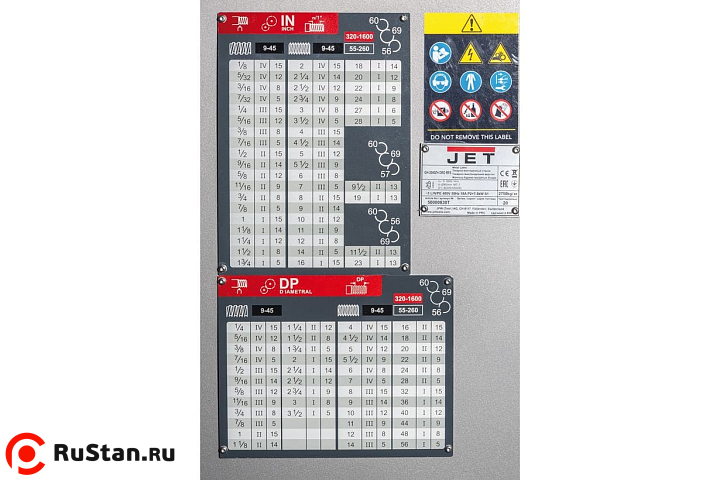

JET GH-2040 ZH DRO применяется для наружной и внутренней токарной обработки, обточки цилиндрических и конических поверхностей, подрезки торцов, сверления, а также нарезания метрической, дюймовой, модульной и питчевой резьбы. Модель подходит для обработки крупногабаритных металлических деталей на производственных и ремонтных участках.

Комплектация JET GH-2040 ZH DRO

• 6 регулировочных опор.
• Защитное ограждение.
• Защита резцедержателя.

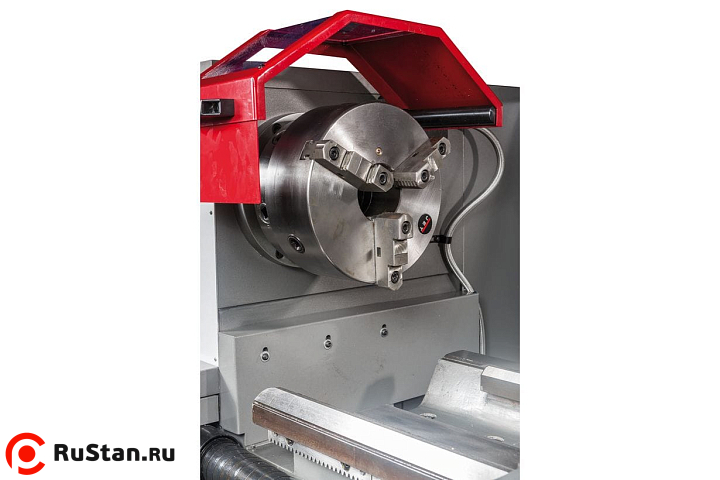

• Защита патрона с концевым выключателем.
• Трехкулачковый патрон 250 мм с базовыми и обратными кулачками.
• Четырехкулачковая планшайба 320 мм.
• Зажимная шайба 400 мм.

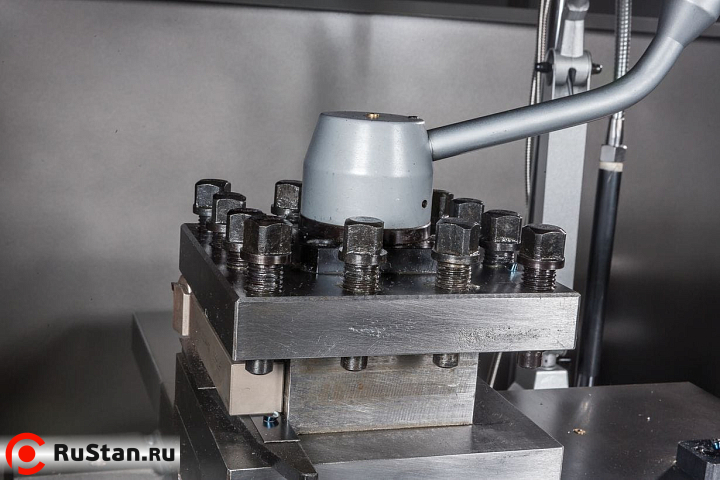

• Четырехпозиционный резцедержатель с функцией поворота.
• Неподвижный люнет.
• Подвижный люнет.

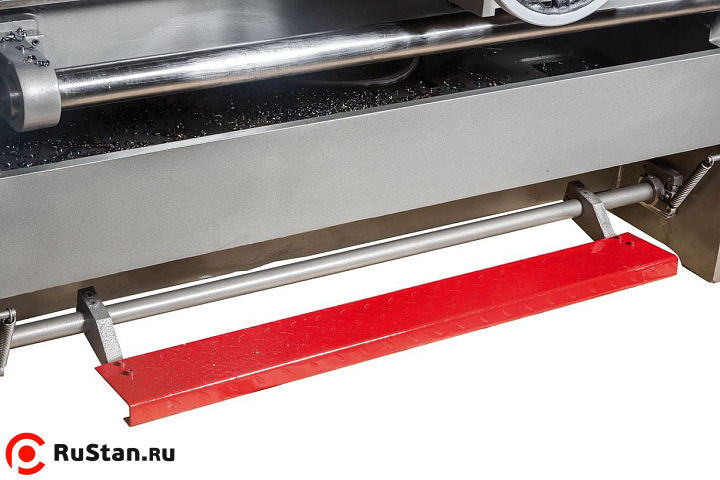

• Ножной тормоз с концевым выключателем.
• Система подвода СОЖ.
• Галогеновая лампа.
• Вращающийся центр МК5.
• Невращающийся центр МК5.
• Переходная втулка МК7 / МК5.
• Резьбоуказатель.

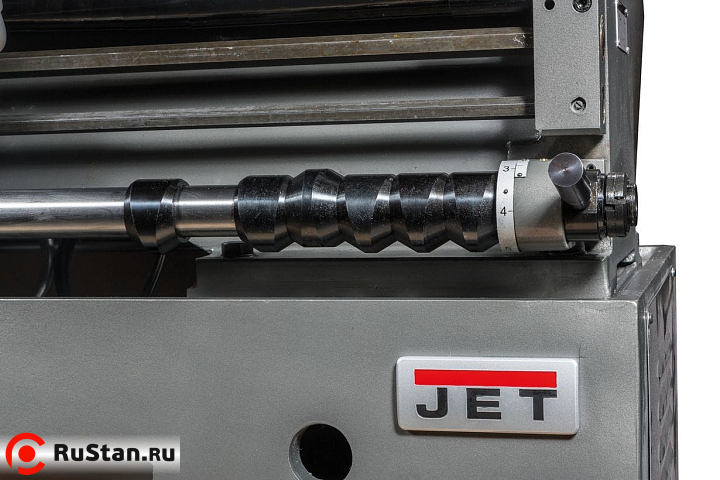

• Вал управления с 5 настраиваемыми кулачками для выключения продольной подачи.
• Рабочий инструмент в ящике.
• Масленка.
• Руководство по эксплуатации.
• Список запасных частей.
