5 107 770 руб.
с НДС - на 05.11.2024 г.
Модель: | OPTIturn TH 8030D |
|
Артикул: | 3462240 |
|
Производитель: | Optimum (Германия) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
-
Документы
- Комментарии
- Отзывы
- Доставка
Tокарно-винторезный станок OPTIturn TH 8030D относится к категории тяжелых токарных станков промышленного машиностроения, для обработки поверхностей металлической детали, резцами из твердых сплавов или с покрытием для точения широкого диапазона высокотемпературных сплавов.
Особенности
- Основные узлы изготовлены из литого чугуна, обладающего высокой жесткостью, устойчивостью и долговечностью.
- Точность изготовления шпинделя токарного станка и применения в производстве ряда узлов, стали насыщенной легирующими элементами, с последующей термообработкой и шлифовкой, позволяют добиться высокой точности и плавности вращения, уменьшения радиального биения до 0,015 мм.
- Присоединительная поверхность ASA D1 — 8″ позволяет закрепление на токарно-винторезном станке различных видов патронов и оснастки. Защитный кожух патрона имеет концевой выключатель, для предотвращения от внезапного включения. Для этого, на Оптимум TH 8020D имеется механический тормоз шпинделя.

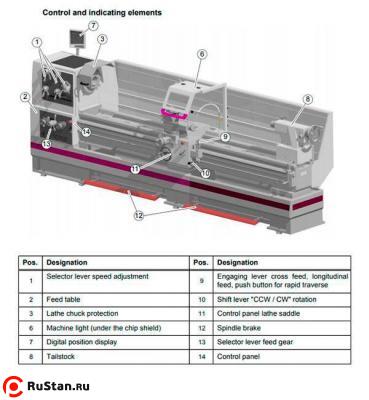

- Управление токарной обработкой выполняется с компактной панели, на которой находятся переключатели, кнопки и рычаги. Удобство настройки составляют настроечные таблицы. Обратите внимание, на то, что настройка метрических и дюймовых видов резьбы выполняется на токарно-винторезном станке без сменных шестерен. Наличие сменных шестерен гитары расширяет возможности нарезания других видов резьбы с различными шагами.
- Шестерни и валы станка, входящие в состав коробки скоростей изготовлены с геометрической точностью, закалены и отшлифованы. В токарно-винторезном станке работа шестерней коробки скоростей происходит в масляной ванне, что увеличивает плавность, бесшумность в работе и долговечность. 16 ступеней скоростей в пределах 25 – 1600 оборотов в минуту увеличивают возможности обработки на различных скоростях резания.
- Установка различных конструкций резцов осуществляется в резцедержателе в виде картриджа, удобство которого составляет его быстрая смена инструмента. Верхняя каретка суппорта токарно-винторезного станка, поворачивается на 360°, что позволяет выполнять обработку коротких наружных и внутренних конических, а также фасонных поверхностей.
- Перемещение механизмов суппортной группы производится маховиками с лимбами. На Оптимум TH8020D контроль линейных перемещений осуществляется цифровой индикацией устройства DPA 2000. Защита ходовых винтов от попадания стружки на токарно-винторезном станке, происходит с помощью спиральных кожухов.
- Обработка длинных деталей и конусов до 3000 мм на токарно-винторезном станке, происходит при помощи задней бабки, пиноль которой имеет редуктор с передаточным отношением ¼ или 1/1. Смещение бабки можно производить на ±13 мм. Ручное перемещение производится маховиком с лимбом, и фиксируется фиксатором. Осевой инструмент и оснастка закрепляются в пиноли с конусом Морзе 5. Ход пиноли на токарно-винторезном станке по металлу Оптимум TH8020D составляет 235 мм.
- Направляющие станины станка термически обработаны и отшлифованы на шлифовальных станках, за счет чего увеличивается плавность и точность перемещений движущихся частей. Для быстрого перемещения суппорта на станке установлен привод. Смазка трущихся частей производится централизовано, системой смазки токарно-винторезного станка.
- Охлаждение инструмента и заготовок на станке выполняется системой подачи СОЖ. Жидкость подается по гибким шлангам и дозируется краном. Хранение эмульсии на токарно-винторезном станке осуществляется в выносном баке, который можно легко и быстро заполнить и очистить.
- Защита от отлетающей стружки производится защитным экраном.
- Местно освещение зоны реза на станке производится станочным светильником.
- Станина токарно-винторезного станка опирается на удобное основание с отдельными отделениями под инструмент, что предохраняет режущий и измерительный инструмент от поломок, зазубрин, освобождает рабочее пространство.
Технические характеристики OPTIturn TH 8030D |
|
---|---|
Характеристика | Значение |
Мощность главного двигателя | 11 кВт |
Напряжение питающей сети | 380 В |
РМЦ | 3050 мм |
Макс. Ø обработки над станиной | 800 мм |
Диаметр обработки над направляющими | 570 мм |
Диаметр обработки над выемкой станины | 1035 мм |
Длина выемки в станине | 250 мм |
Диапазон продольной подачи | 0,044 - 1,48 мм / об |
Количество продольных подач | 25 |
Диапазон поперечных подач | 0,022 - 0,74 мм / об |
Количество поперечных подач | 25 |
Пределы шага нарезаемых метрических резьб | 0,45 — 120 мм/об |
Количество шагов (метрические резьбы) | 54 |
Пределы шага нарезаемых дюймовых резьб | 80 - 7/16 ниток/дюйм |
Количество шагов (дюймовые резьбы) | 60 |
Пределы шага нарезаемых трапецеидальных резьб | 7/8 - 160 |
Количество шагов (трапецеидальные резьбы) | 42 |
Пределы шага нарезаемых модульных резьб | 0,25 - 60 мм / об |
Количество шагов (модульные резьбы) | 46 |
Диапазон оборотов (скоростей) | 25 — 1600 об/мин |
Количество передач (скоростей) | 16 |
Шпиндельный патрон | опция |
Диаметр сквозного отверстия в шпинделе | 105 мм |
Конус шпинделя | КМ7 |
Размер державки инструмента (резца) | 32 мм |
Конус пиноли задней бабки | КМ5 |
Перемещение пиноли задней бабки | 235 мм |
Ход по оси X | 230 мм |
Ход по оси Z | 368 мм |
Высота центров | 400 мм |
Ширина направляющих станины | 400 мм |
Вес OPTIturn TH 8030D нетто | 3820 кг |

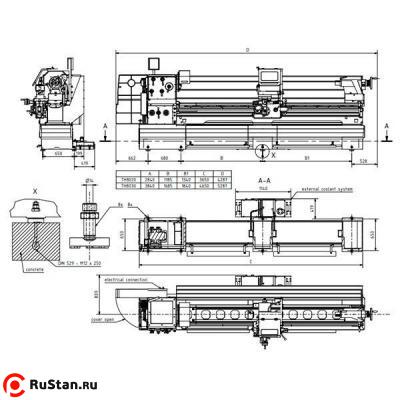

Габариты (ДхШхВ) | 5287x1525x1925 мм |
Вес брутто | 4410 кг |
Габариты (ДхШхВ) | 4770x1150x1840 мм |
Стандартная комплектация
- Устройство цифровой индексации (УЦИ) на три оси.
- Быстросменный картриджный резцедержатель SWH 9.
- Сменный картридж 41 х 180 мм тип D — 1 шт.
- Неподвижный люнет, проходное отверстие Ø150 мм.
- Подвижный люнет, проходное отверстие Ø130 мм.
- Оправка МK 7 — МK 5.
- 2 упорных центра МК 5.
- Комплект сменных шестерен.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Не забудьте приобрести токарный патрон!
