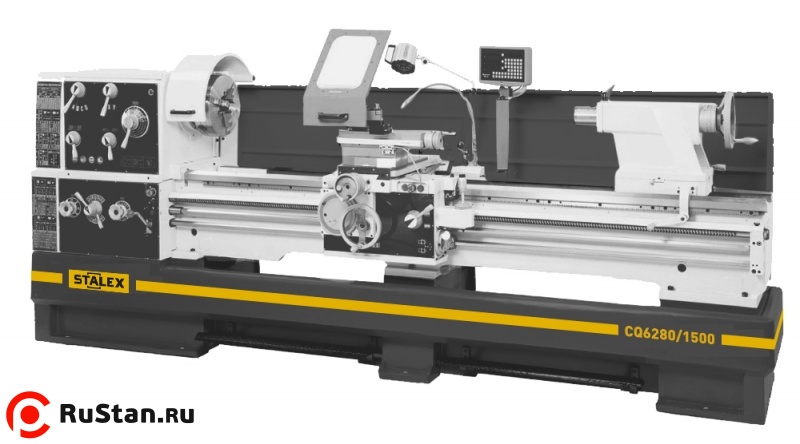

Станок токарно-винторезный STALEX CQ6280/1500

Токарно-винторезный станок STALEX CQ6280/1500 выполняет точение, сверление и нарезание резьбы в чёрных и цветных металлах и пригодных для резания полимерах. Между центрами предусмотрено 1500 мм, рабочая длина продольного точения составляет 1450 мм.

Диаметр обточки над станиной равен 800 мм, над поперечным суппортом — 570 мм. Съёмный мостик длиной 250 мм позволяет использовать в зоне выемки диаметр вращения до 1035 мм. Для закрепления инструмента служит четырёхпозиционный резцедержатель под сечение до 25×25 мм.

Шпиндель с проходным отверстием 105 мм приводится двигателем мощностью 7,5 кВт. Доступны 16 скоростей от 25 до 1600 об/мин, толчковый режим и четыре системы нарезаемой резьбы. Ускоренное продольное перемещение суппорта составляет 4,5 м/мин, поперечное — 1,9 м/мин.

Механизмы коробок и продольного суппорта работают в масляной ванне. Шлифованные направляющие монолитной чугунной станины закалены ТВЧ до HRC 53–55. УЦИ по трём осям, конусная линейка, система СОЖ и местное освещение входят в оснащение; пиноль задней бабки с конусом МТ-5 имеет ход 235 мм.

Преимущества

• Расстояние между центрами 1500 мм.
• Рабочая длина продольного точения 1450 мм.
• Диаметр обточки над станиной 800 мм и над поперечным суппортом 570 мм.
• Съёмный мостик длиной 250 мм; диаметр вращения в зоне выемки 1035 мм.
• Проходное отверстие шпинделя 105 мм.
• Торец шпинделя D1-8.
• Шестнадцать скоростей от 25 до 1600 об/мин.
• Главный привод мощностью 7,5 кВт.
• 25 продольных подач от 0,044 до 1,48 мм/об.
• 25 поперечных подач от 0,022 до 0,74 мм/об.
• Ускоренные перемещения: 4,5 м/мин продольно и 1,9 м/мин поперечно.
• Отдельный мотор ускоренных перемещений мощностью 0,37 кВт.
• Толчковый режим работы шпинделя.
• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Метрические, дюймовые, модульные и питчевые резьбы.
• Пиноль задней бабки диаметром 90 мм с ходом 235 мм.
• Шкалы на пиноли и маховике задней бабки.
• Конусная линейка в стандартном оснащении.
• Устройство цифровой индикации по трём осям.
• Система СОЖ с насосом 0,13 кВт.
• Экран патрона и ножной тормоз с концевыми выключателями.

Особенности конструкции

Область применения

• Токарная обработка чёрных металлов.
• Точение заготовок из цветных металлов.
• Обработка полимеров, допускающих резание.
• Сверление металлических и полимерных заготовок.
• Продольное точение в пределах указанной рабочей длины.
• Обработка конических поверхностей с помощью конусной линейки или смещения задней бабки.
• Нарезание метрических и дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Работа с увеличенным диаметром заготовки в зоне снятого мостика.

Комплектация

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
• 4-х позиционный резцедержатель
• 4-х кулачковый патрон с независимыми кулачками Ø400 мм
• Планшайба Ø 450 мм
• Подвижный люнет Ø20-130 мм
• Не подвижный люнет Ø20-190 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5
• Защитный экран патрона с концевым выключателем
• УЦИ по трем осям
• Ускор.перемещение по оси Х
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Поддон для сбора стружки
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Инструкция по эксплуатации и деталировка с сертификатом СЕ
• Инструмент для обслуживания в инструментальном ящике
• Сертификат точности
• Конусная линейка
