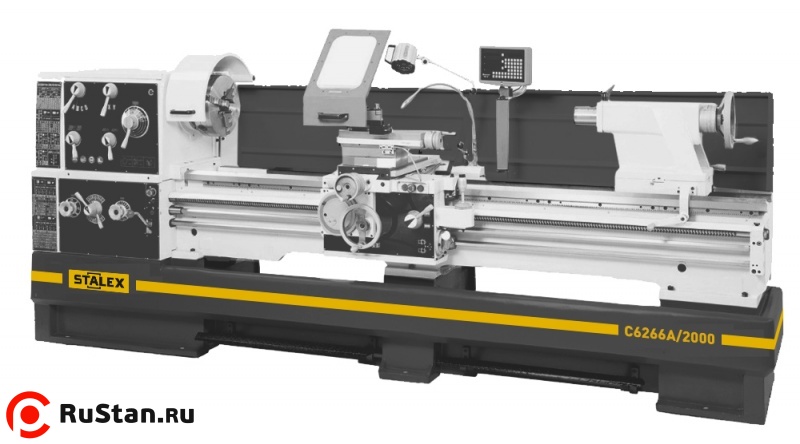

Станок токарно-винторезный STALEX C6266A/2000

STALEX C6266A/2000 — токарно-винторезный станок с расстоянием между центрами 2000 мм и рабочей длиной продольного точения 1850 мм. Модель предназначена для точения, сверления и резьбонарезания чёрных и цветных металлов, а также полимерных материалов, допускающих обработку резанием.

Диаметр обточки составляет 660 мм над станиной и 440 мм над поперечным суппортом. Выемка после снятия мостика длиной 250 мм допускает вращение диаметром до 900 мм. Поперечный суппорт имеет ход 368 мм, верхний — 230 мм; максимальное сечение инструмента равно 25×25 мм.

Главный двигатель мощностью 7,5 кВт обеспечивает 16 частот вращения шпинделя от 25 до 1600 об/мин. Проходное отверстие шпинделя — 105 мм, торец — D1-8. Для подачи предусмотрены 25 продольных значений 0,044–1,48 мм/об и 25 поперечных 0,022–0,74 мм/об, а для ускоренного хода — отдельный мотор 0,37 кВт.

Чугунные станина и основание выполнены монолитными; направляющие и шестерни закалены и отшлифованы. Задняя бабка имеет шкалы и регулировку смещения для конусной обработки. Комплект дополнен конусной линейкой, УЦИ по трём осям, двумя люнетами и системой СОЖ с насосом 0,13 кВт.

Преимущества

• Расстояние между центрами 2000 мм.
• Рабочая длина продольного точения 1850 мм.
• Диаметр обточки над станиной 660 мм и над поперечным суппортом 440 мм.
• Съёмный мостик длиной 250 мм; диаметр вращения в зоне выемки 900 мм.
• Проходное отверстие шпинделя 105 мм.
• Торец шпинделя D1-8.
• Шестнадцать скоростей от 25 до 1600 об/мин.
• Главный привод мощностью 7,5 кВт.
• 25 продольных подач от 0,044 до 1,48 мм/об.
• 25 поперечных подач от 0,022 до 0,74 мм/об.
• Ускоренные перемещения: 4,5 м/мин продольно и 1,9 м/мин поперечно.
• Отдельный мотор ускоренных перемещений мощностью 0,37 кВт.
• Толчковый режим работы шпинделя.
• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Метрические, дюймовые, модульные и питчевые резьбы.
• Пиноль задней бабки диаметром 90 мм с ходом 235 мм.
• Шкалы на пиноли и маховике задней бабки.
• Конусная линейка в стандартном оснащении.
• Устройство цифровой индикации по трём осям.
• Система СОЖ с насосом 0,13 кВт.
• Экран патрона и ножной тормоз с концевыми выключателями.

Особенности конструкции

Область применения

• Токарная обработка чёрных металлов.
• Точение заготовок из цветных металлов.
• Обработка полимеров, допускающих резание.
• Сверление металлических и полимерных заготовок.
• Продольное точение в пределах указанной рабочей длины.
• Обработка конических поверхностей с помощью конусной линейки или смещения задней бабки.
• Нарезание метрических и дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Работа с увеличенным диаметром заготовки в зоне снятого мостика.

Комплектация

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
• 4-х позиционный резцедержатель
• 4-х кулачковый патрон с независимыми кулачками Ø400 мм
• Планшайба Ø 450 мм
• Подвижный люнет Ø20-130 мм
• Не подвижный люнет Ø20-190 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5
• Защитный экран патрона с концевым выключателем
• УЦИ по трем осям
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Поддон для сбора стружки
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Инструкция по эксплуатации и деталировка с сертификатом СЕ
• Инструмент для обслуживания в инструментальном ящике
• Сертификат точности
• Конусная линейка
