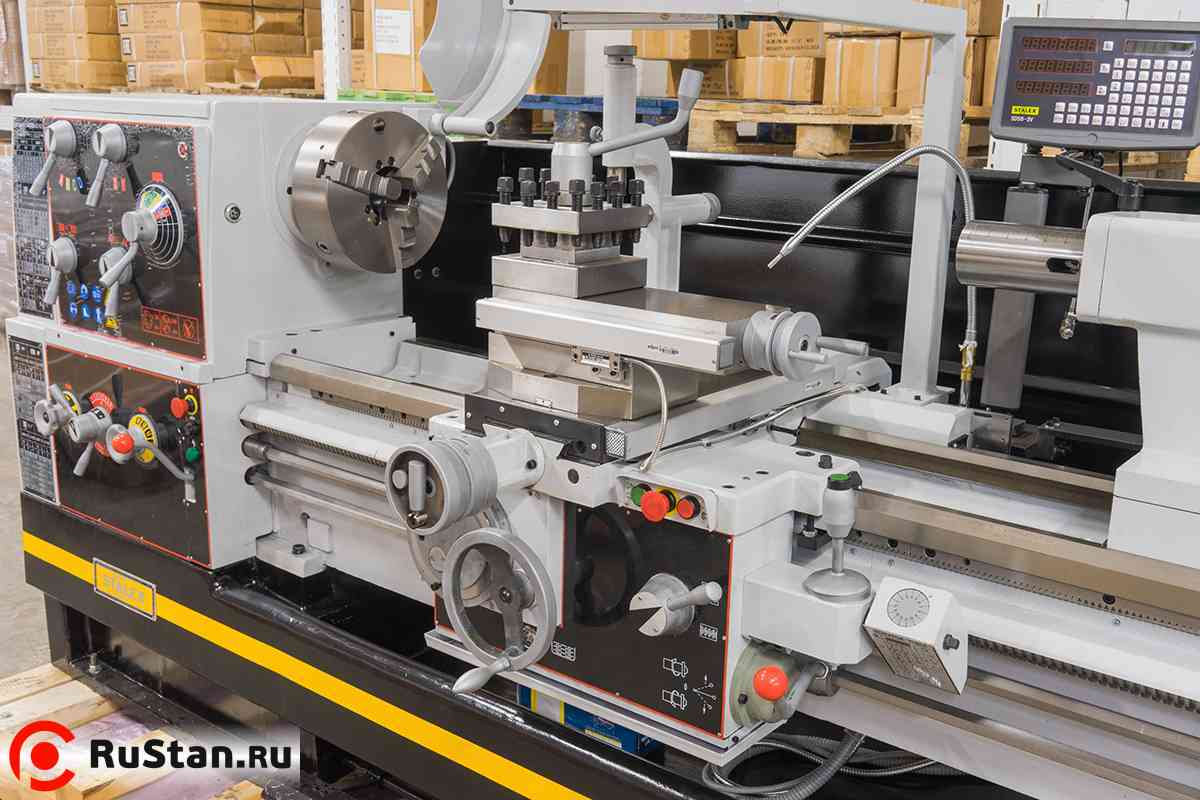

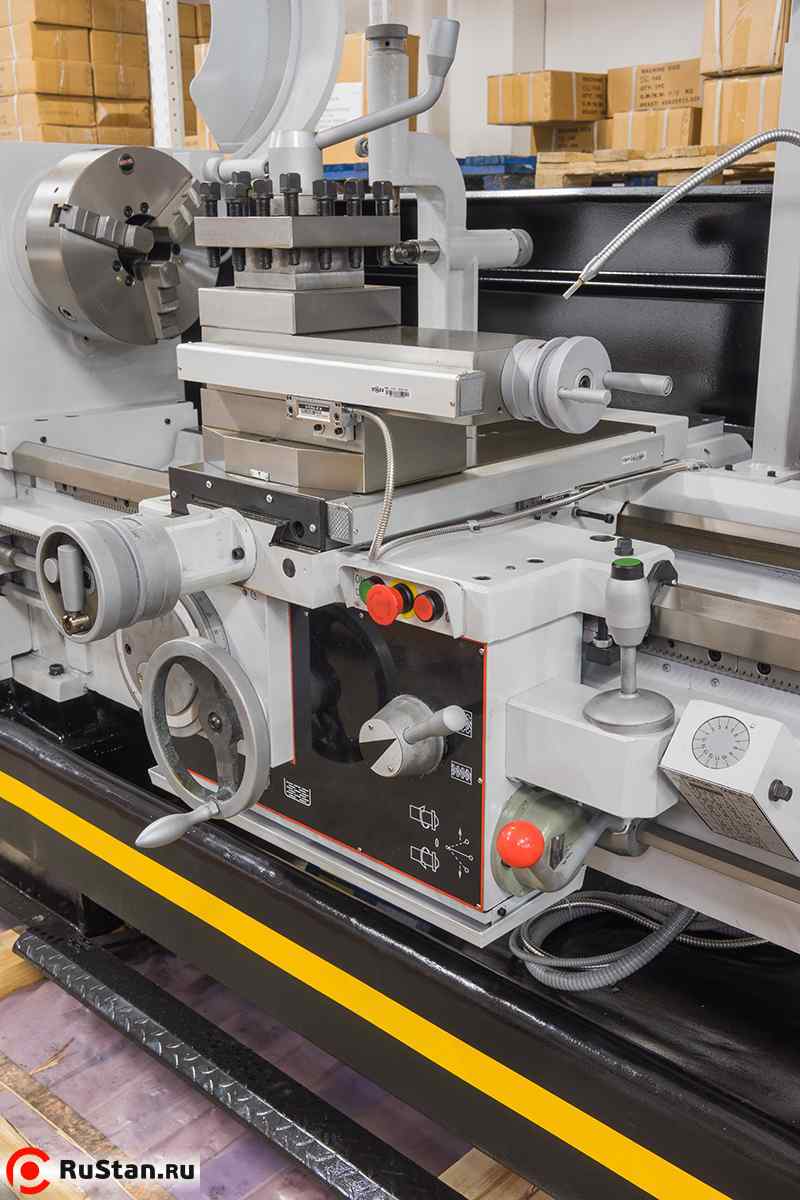

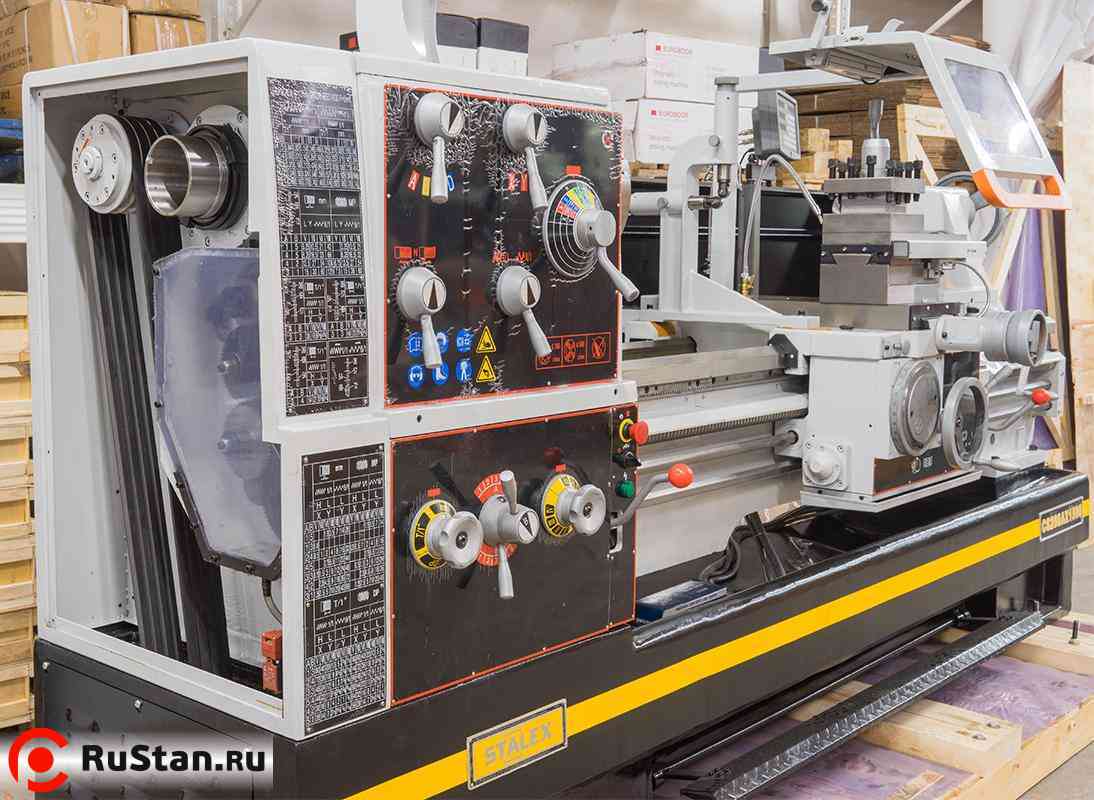

Станок токарно-винторезный STALEX C6266A/1500

STALEX C6266A/1500 — токарно-винторезный станок для точения, сверления и нарезания резьбы в чёрных и цветных металлах и полимерах, поддающихся резанию. Межцентровое расстояние составляет 1500 мм, рабочая длина продольного точения — 1450 мм.

Диаметр обточки над станиной равен 660 мм, над поперечным суппортом — 440 мм. Снятие мостика длиной 250 мм открывает зону вращения диаметром до 900 мм. Поперечный суппорт перемещается на 368 мм, верхний — на 230 мм.

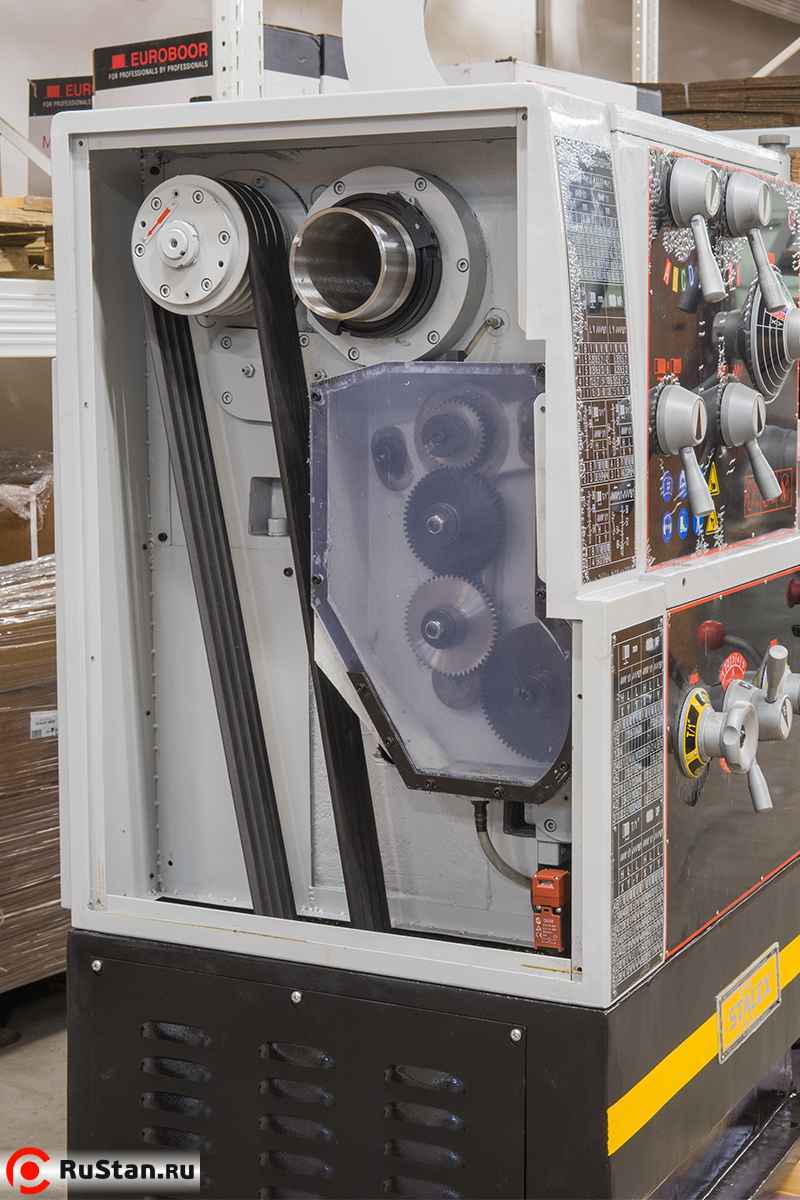

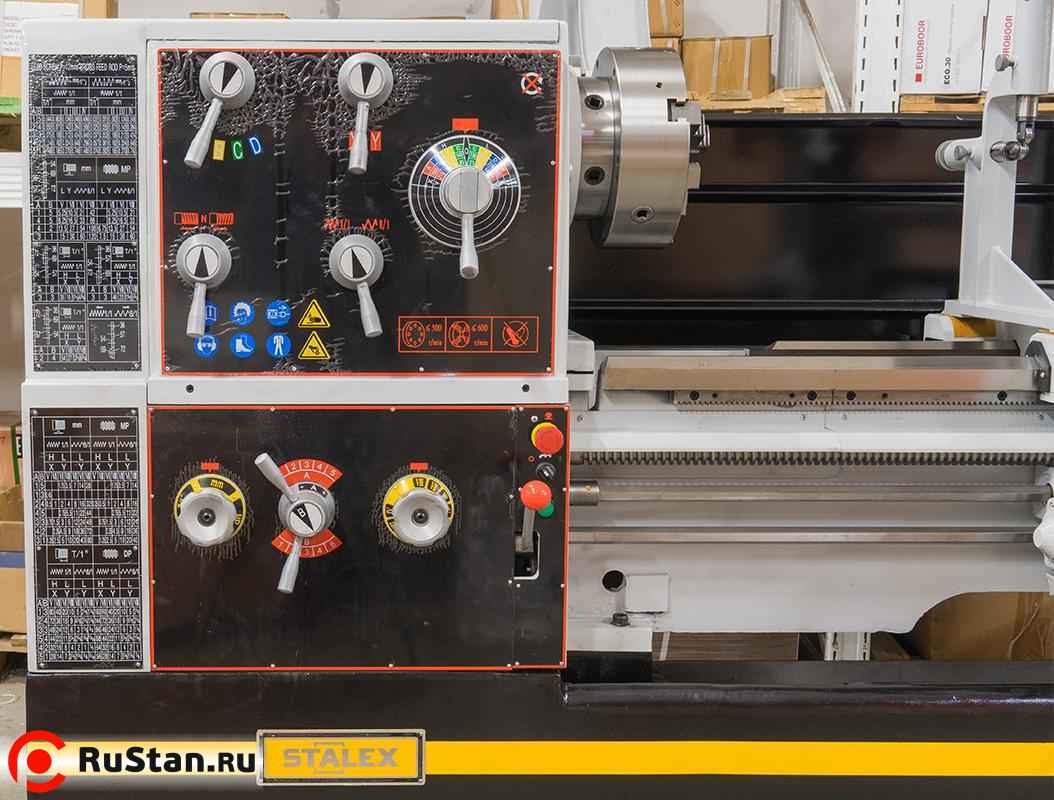

Шпиндель с отверстием 105 мм и торцом D1-8 работает на 16 скоростях от 25 до 1600 об/мин. Мощность главного привода составляет 7,5 кВт. Коробка подач обеспечивает по 25 продольных и поперечных подач; отдельный двигатель 0,37 кВт служит для ускоренных перемещений суппорта.

Станина и основание выполнены в виде монолитных чугунных отливок. Закалённые ТВЧ направляющие отшлифованы и имеют твёрдость HRC 53–55. Конусная линейка включена в стандартное оснащение; для контроля и обслуживания процесса предусмотрены УЦИ по трём осям, система СОЖ и галогенная лампа.

Преимущества

• Расстояние между центрами 1500 мм.
• Рабочая длина продольного точения 1450 мм.
• Диаметр обточки над станиной 660 мм и над поперечным суппортом 440 мм.
• Съёмный мостик длиной 250 мм; диаметр вращения в зоне выемки 900 мм.
• Проходное отверстие шпинделя 105 мм.
• Торец шпинделя D1-8.
• Шестнадцать скоростей от 25 до 1600 об/мин.
• Главный привод мощностью 7,5 кВт.
• 25 продольных подач от 0,044 до 1,48 мм/об.
• 25 поперечных подач от 0,022 до 0,74 мм/об.
• Ускоренные перемещения: 4,5 м/мин продольно и 1,9 м/мин поперечно.
• Отдельный мотор ускоренных перемещений мощностью 0,37 кВт.
• Толчковый режим работы шпинделя.
• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Метрические, дюймовые, модульные и питчевые резьбы.

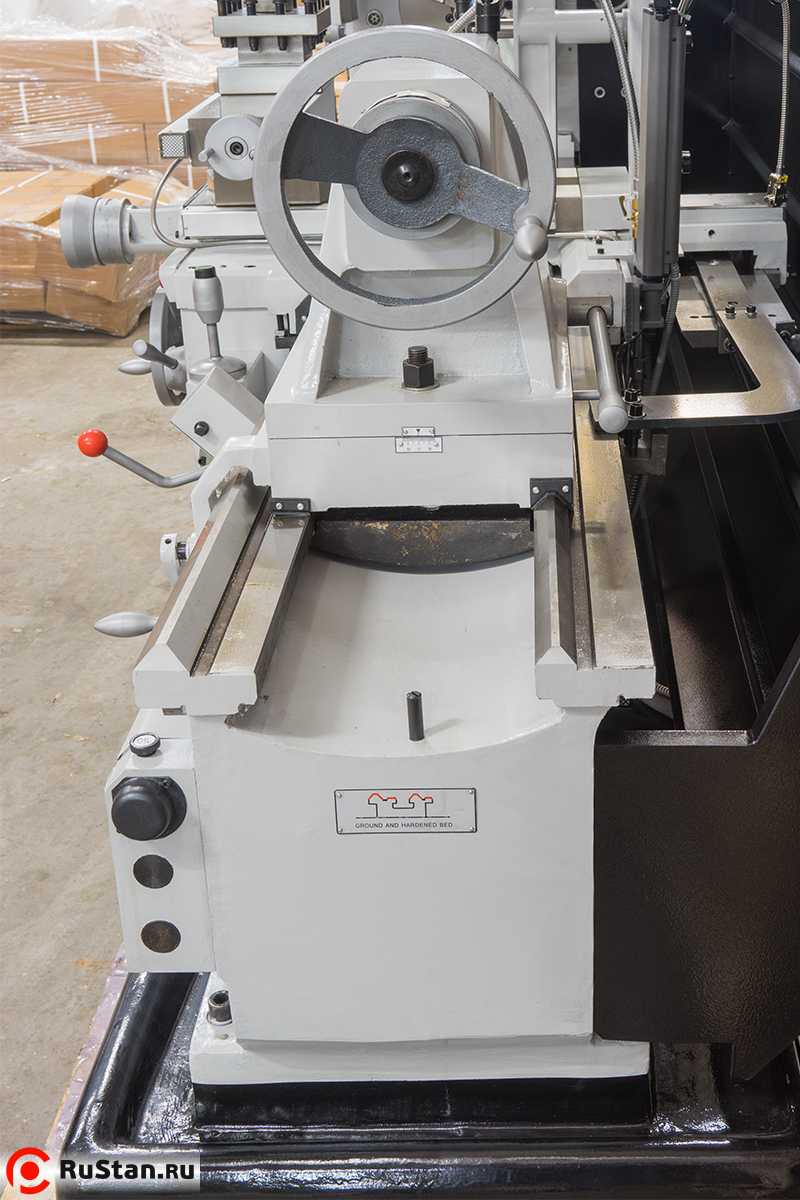

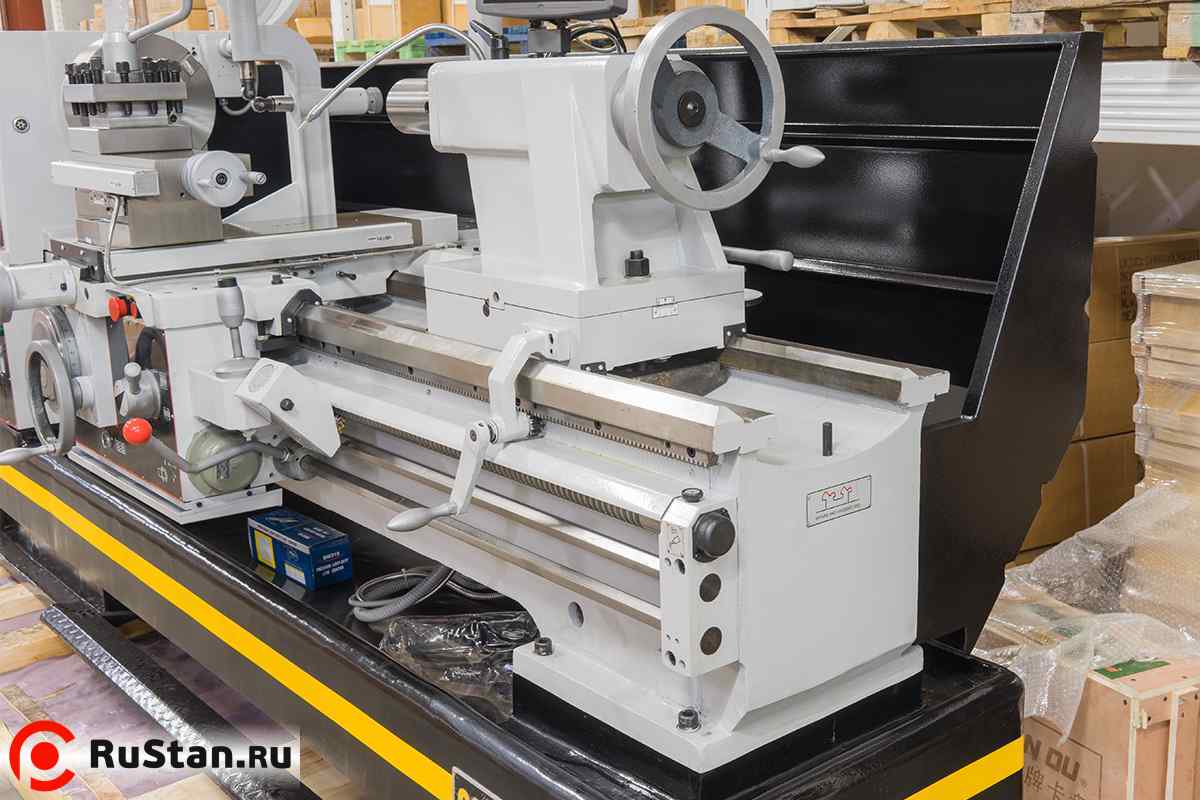

• Пиноль задней бабки диаметром 90 мм с ходом 235 мм.
• Шкалы на пиноли и маховике задней бабки.

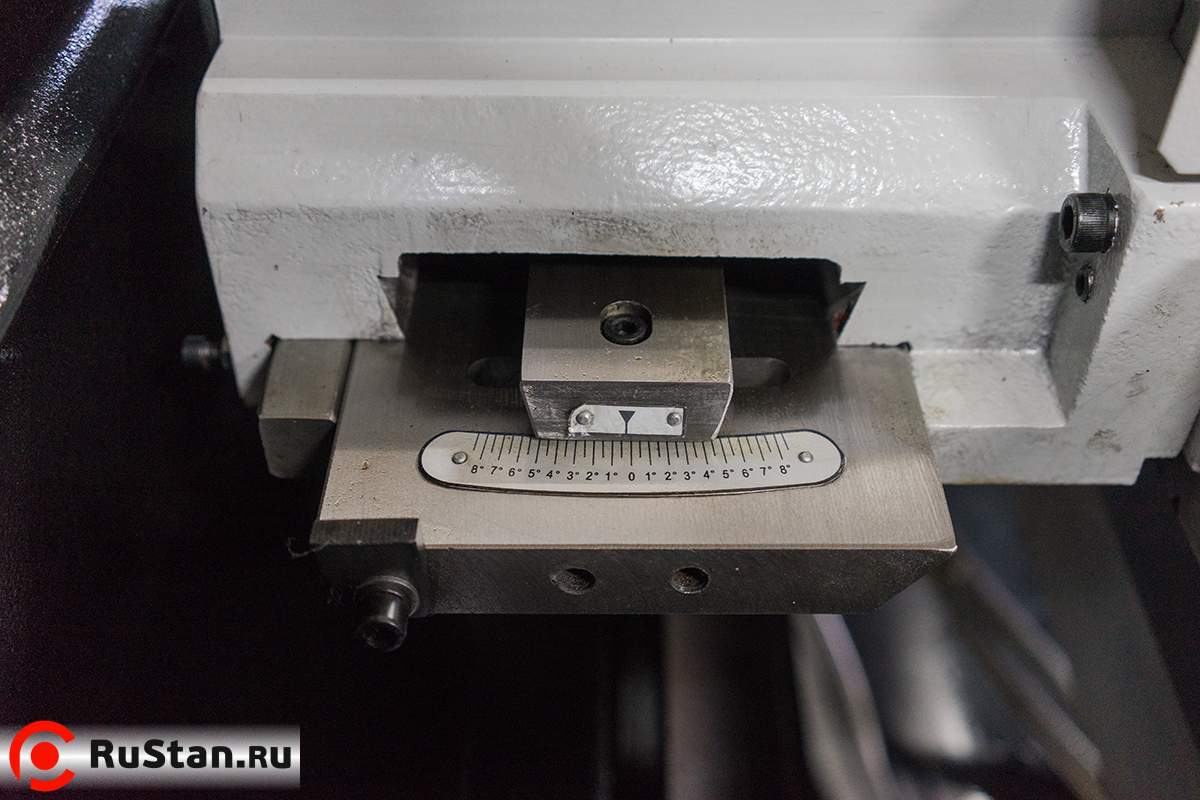

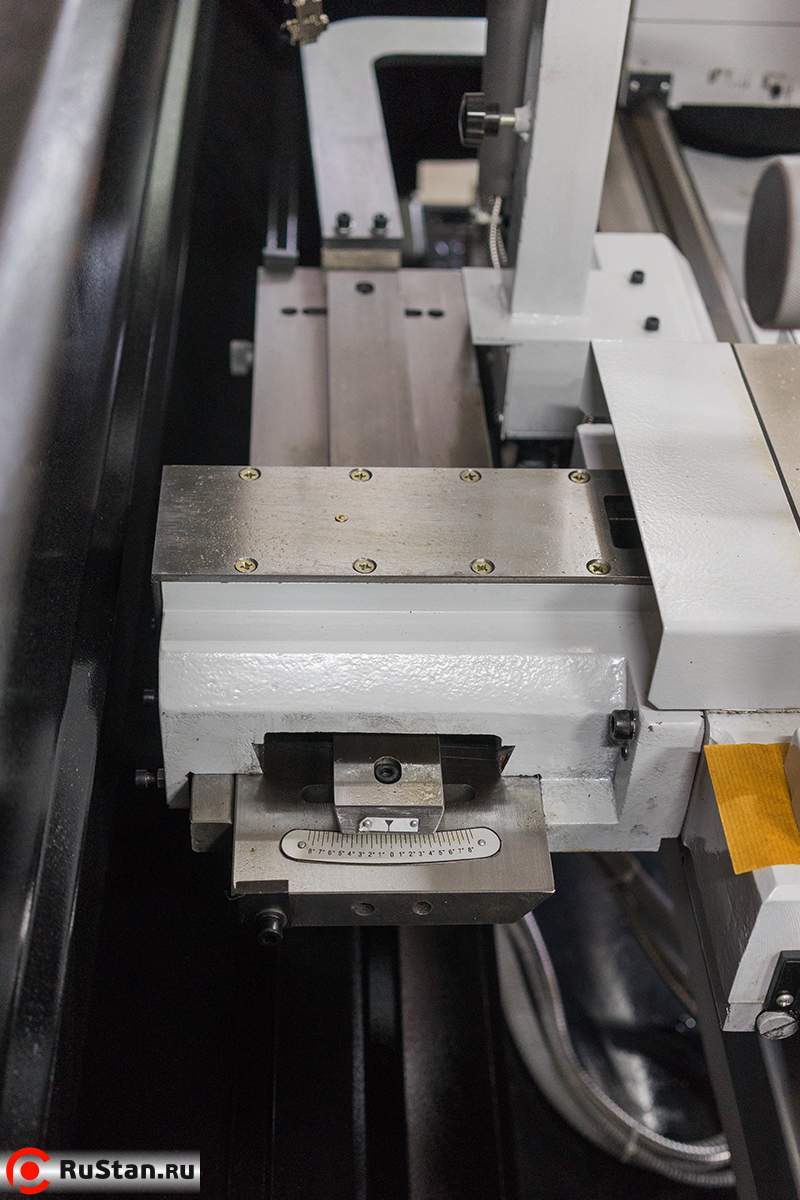

• Конусная линейка в стандартном оснащении.

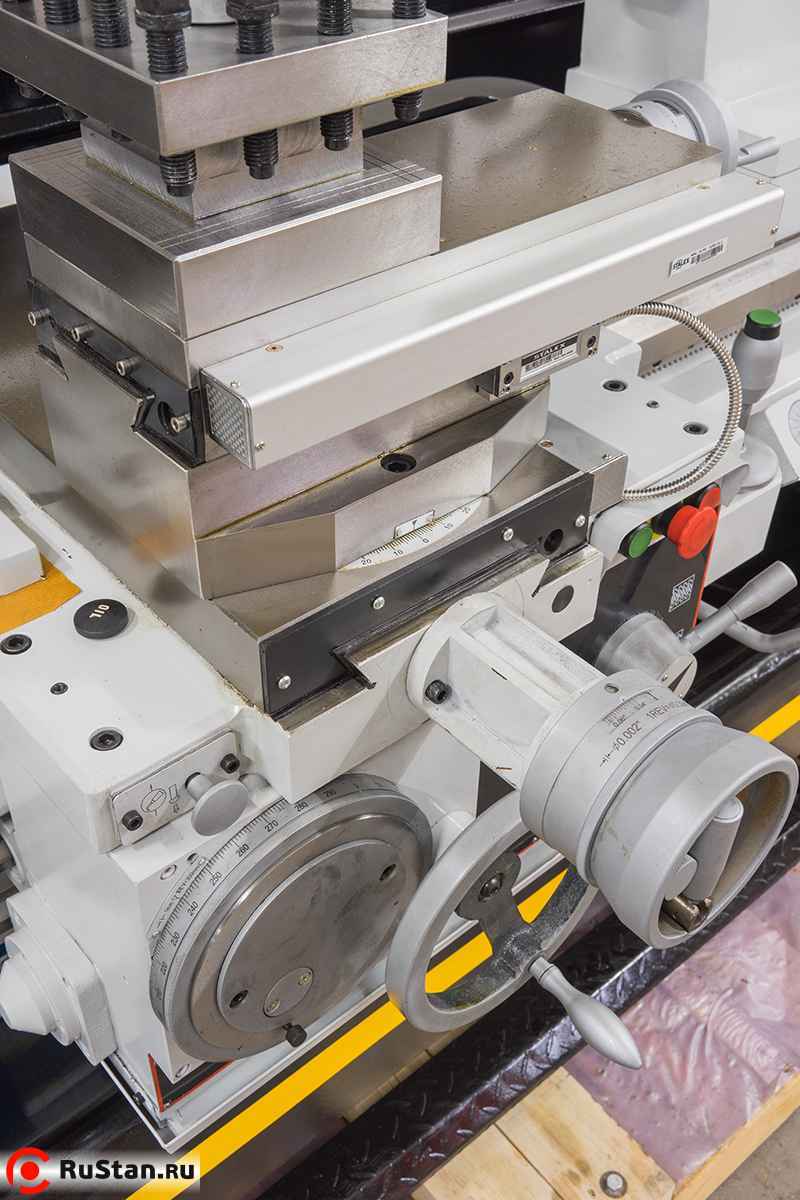

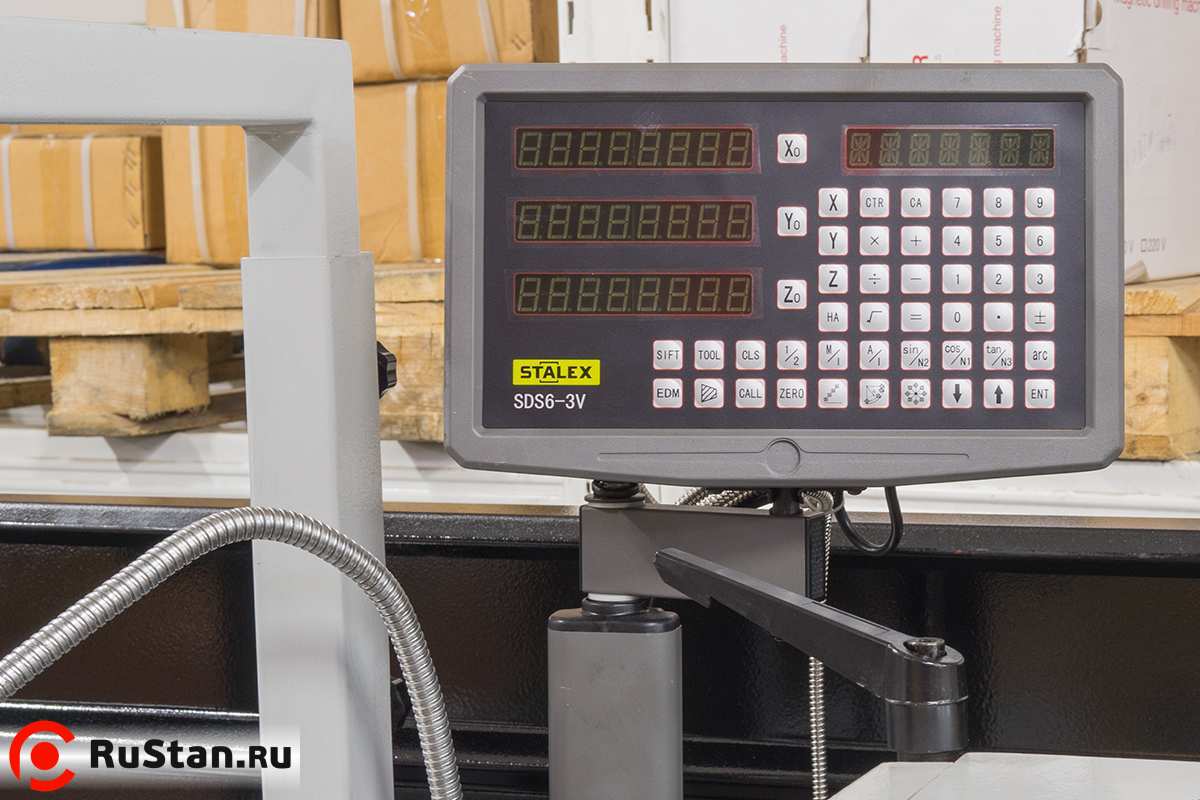

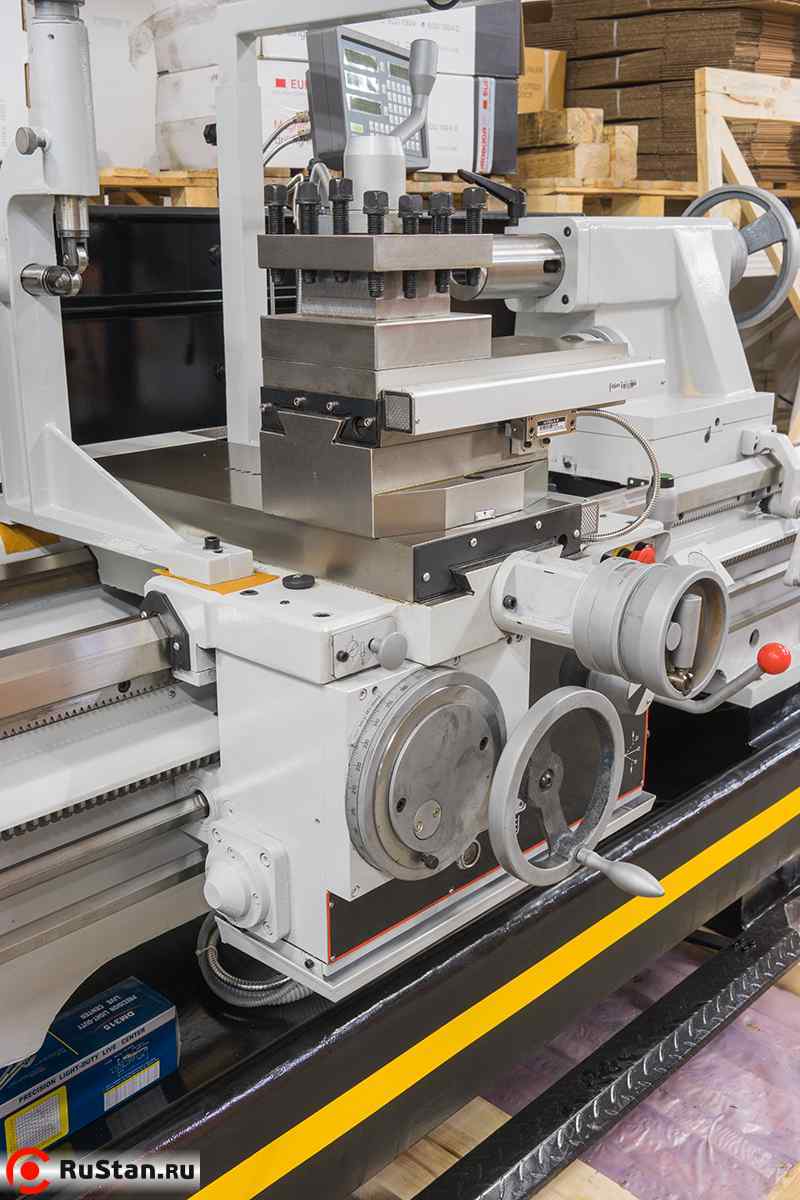

• Устройство цифровой индикации по трём осям.
• Система СОЖ с насосом 0,13 кВт.
• Экран патрона и ножной тормоз с концевыми выключателями.

Особенности конструкции

Область применения

• Токарная обработка чёрных металлов.
• Точение заготовок из цветных металлов.
• Обработка полимеров, допускающих резание.
• Сверление металлических и полимерных заготовок.
• Продольное точение в пределах указанной рабочей длины.
• Обработка конических поверхностей с помощью конусной линейки или смещения задней бабки.
• Нарезание метрических и дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Работа с увеличенным диаметром заготовки в зоне снятого мостика.

Комплектация

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками

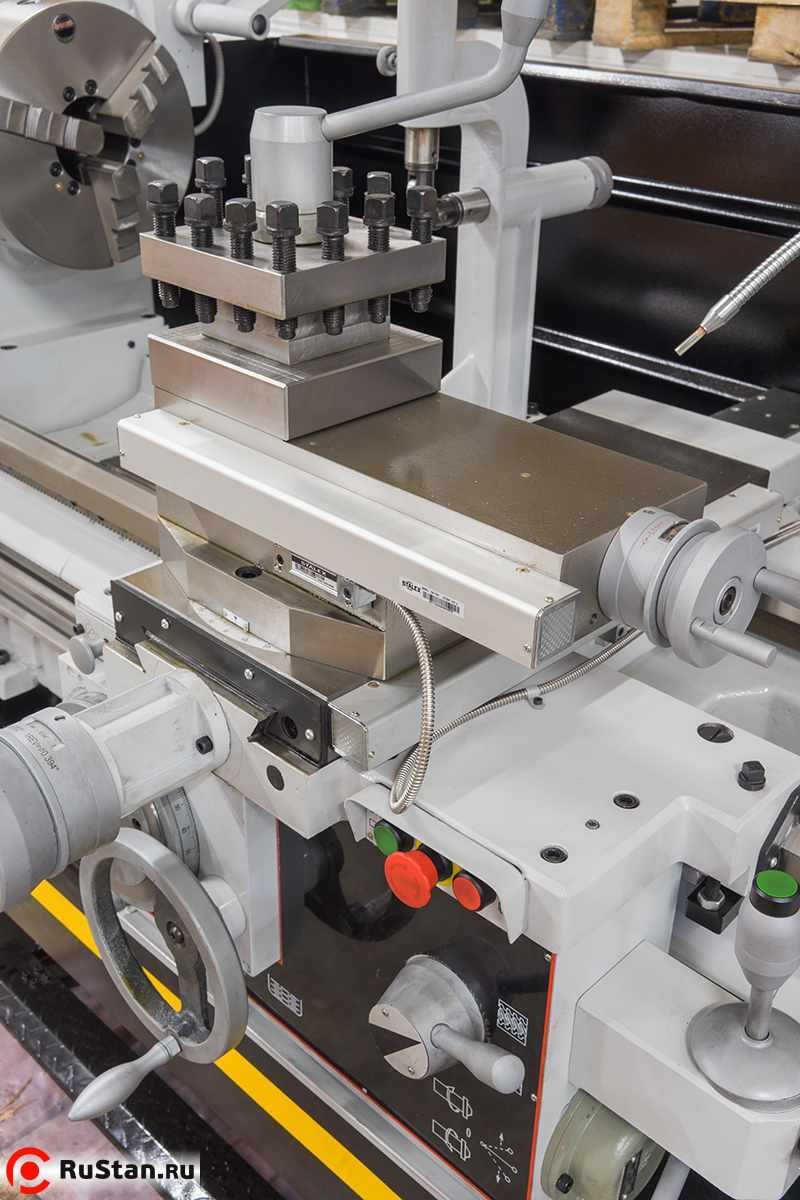

• 4-х позиционный резцедержатель
• 4-х кулачковый патрон с независимыми кулачками Ø400 мм
• Планшайба Ø 450 мм
• Подвижный люнет Ø20-130 мм
• Не подвижный люнет Ø20-190 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5
• Защитный экран патрона с концевым выключателем
• УЦИ по трем осям
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Поддон для сбора стружки
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Инструкция по эксплуатации и деталировка с сертификатом СЕ
• Инструмент для обслуживания в инструментальном ящике
• Сертификат точности
• Конусная линейка
