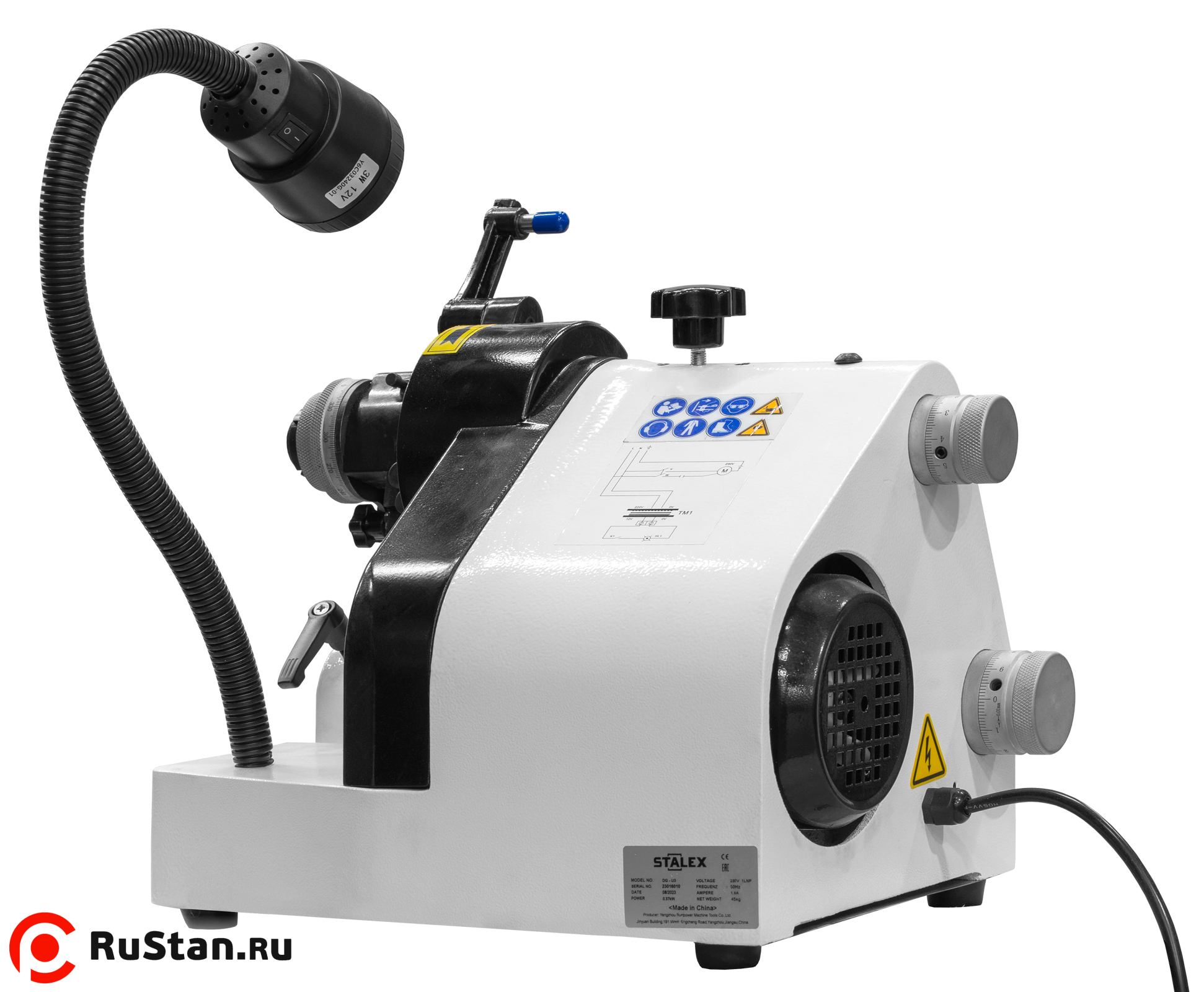

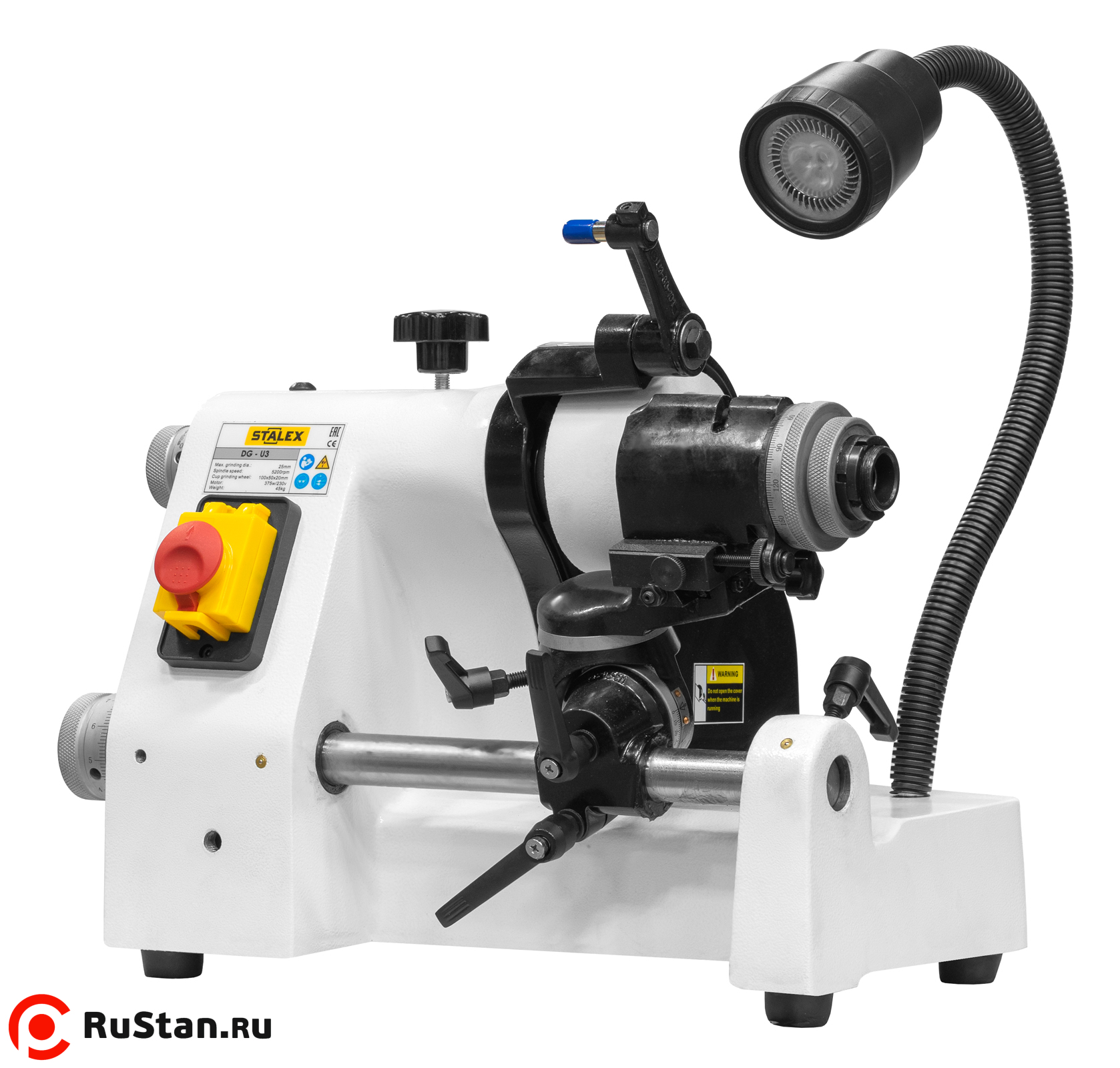

Заточной станок для сверл, фрез и токарных резцов STALEX DG-U3

Универсальный заточной станок STALEX DG-U3 предназначен для сверл, концевых фрез и токарных резцов из быстрорежущей стали и твёрдых сплавов. Его настройки также позволяют изготавливать цилиндрические и конические гравировальные штихели. Для каждого из основных видов инструмента в комплекте предусмотрен отдельный держатель.

Максимальный диаметр заточки составляет 25 мм. Для сверл отдельно установлен предел 12 мм, для концевых фрез — 18 мм. Диаметр используемых цанг находится в диапазоне 3–18 мм; стандартный набор содержит пять цанг типа 5C с размерами 4, 6, 8, 10 и 12 мм.

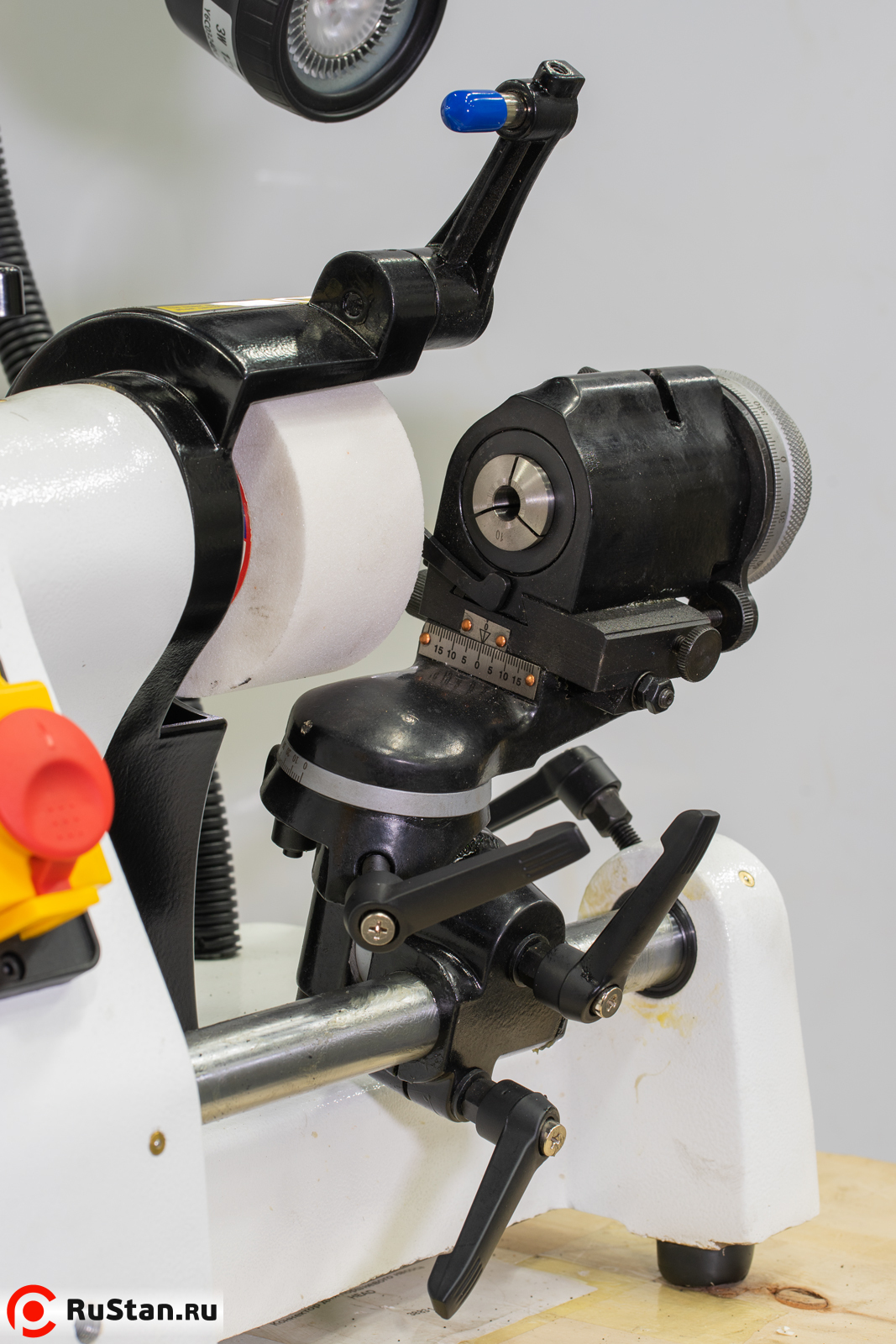

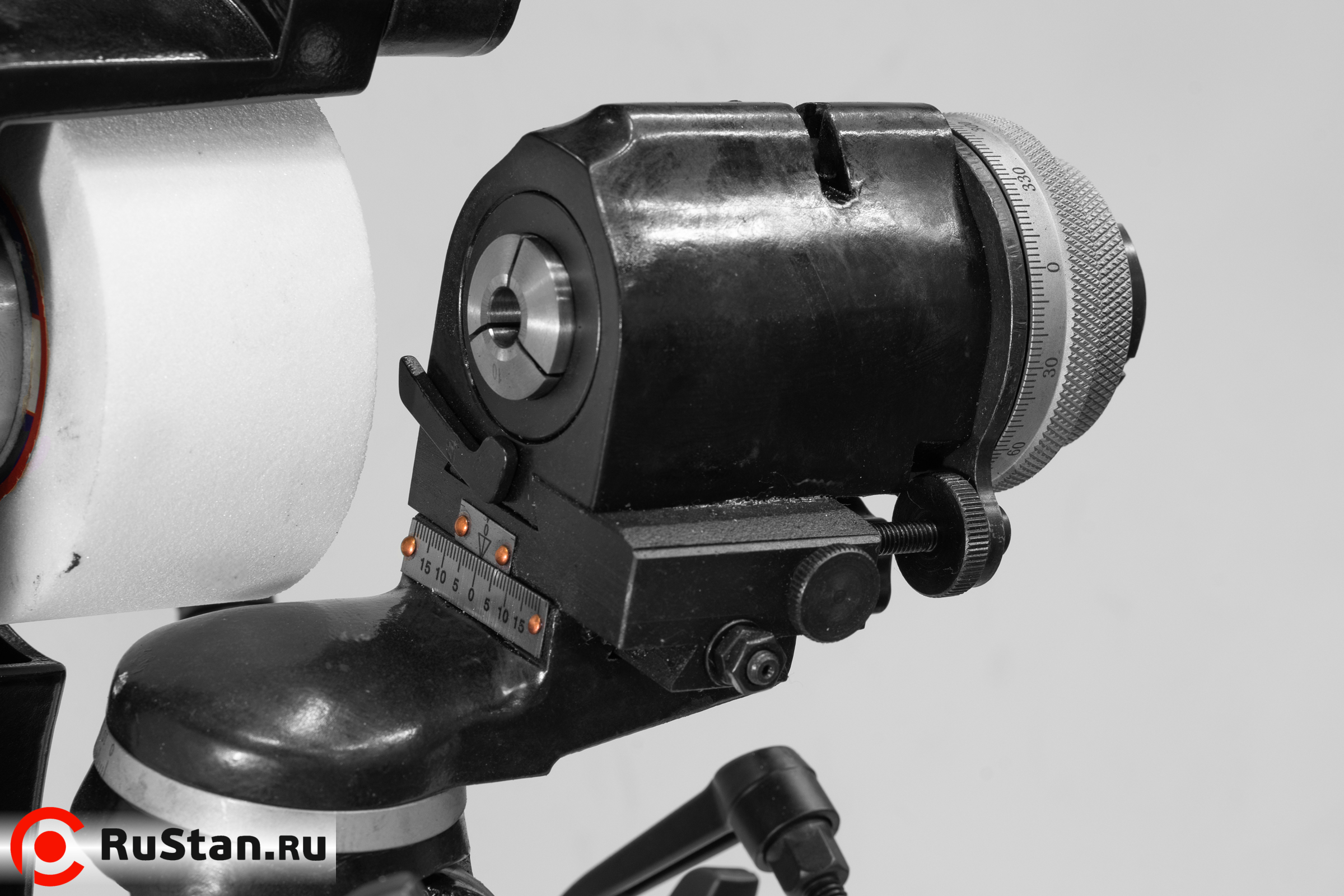

Делительная головка фиксируется в 24 положениях. Диапазон конической заточки составляет 0–180°, заточки заднего угла — 0–45°, отрицательного угла — 0–25°. Двигатель мощностью 370 Вт обеспечивает частоту вращения 5000 об/мин при питании 230 В, 50 Гц.

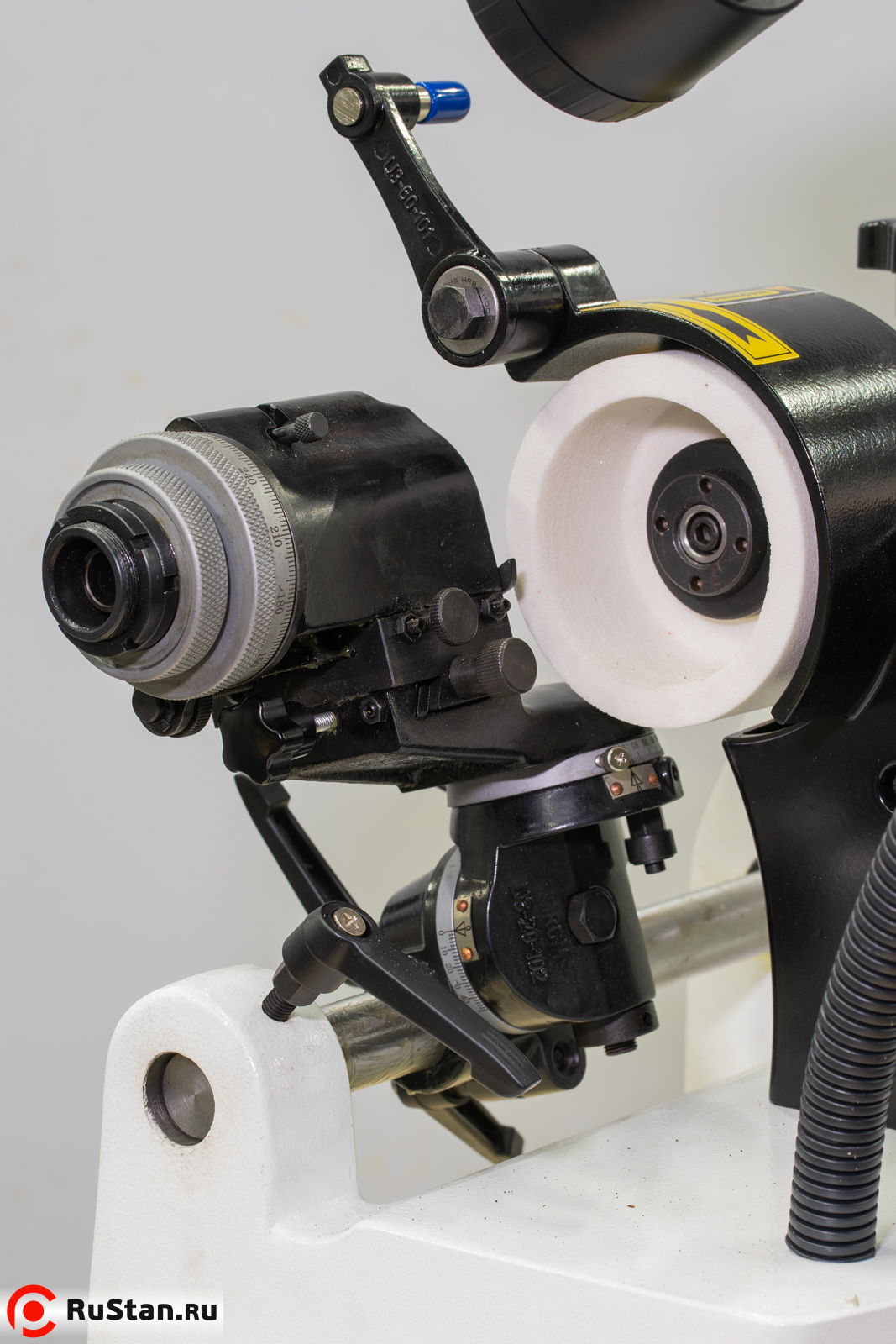

Жёсткая конструкция и прецизионный шпиндель предназначены для устойчивой работы при заточке. В комплект входят тонкий алмазный круг для твёрдых сплавов HM, абразивный корундовый круг, фланец и LED-лампа. Размер заточного диска указан как Ø100×50×Ø20 мм, габариты станка составляют 450×350×340 мм.

Преимущества

• Заточка сверл, концевых фрез и токарных резцов.
• Работа с инструментом из быстрорежущей стали и твёрдых сплавов.
• Изготовление цилиндрических и конических гравировальных штихелей.
• Максимальный диаметр заточки 25 мм.
• Диаметр заточки сверла до 12 мм и диаметр концевой фрезы до 18 мм.
• Применение цанг диаметром 3–18 мм.
• Пять комплектных цанг 5C: Ø4, Ø6, Ø8, Ø10 и Ø12 мм.
• Делительная головка с 24 фиксированными положениями.
• Диапазон конической заточки 0–180°.
• Настройка заднего угла в пределах 0–45° и отрицательного — 0–25°.
• Прецизионный шпиндель и жёсткая конструкция, устойчивая к вибрации.
• Отдельные держатели спирального сверла, концевых фрез и токарного резца в комплекте.
• Тонкий алмазный круг для твёрдых сплавов HM и корундовый абразивный круг.
• Частота вращения 5000 об/мин при мощности двигателя 370 Вт.
• LED-лампа входит в стандартное оснащение.
• Дополнительный ремень и руководство на русском языке в комплекте.

Особенности конструкции

Область применения

• Заточка сверл диаметром до 12 мм с комплектным держателем.
• Заточка концевых фрез диаметром до 18 мм.
• Восстановление режущих кромок токарных резцов.
• Заточка инструмента из быстрорежущей стали.
• Заточка инструмента из твёрдых сплавов HM алмазным кругом.
• Изготовление цилиндрических гравировальных штихелей.
• Изготовление конических гравировальных штихелей.
• Обработка задних и отрицательных углов инструмента в пределах настроек станка.

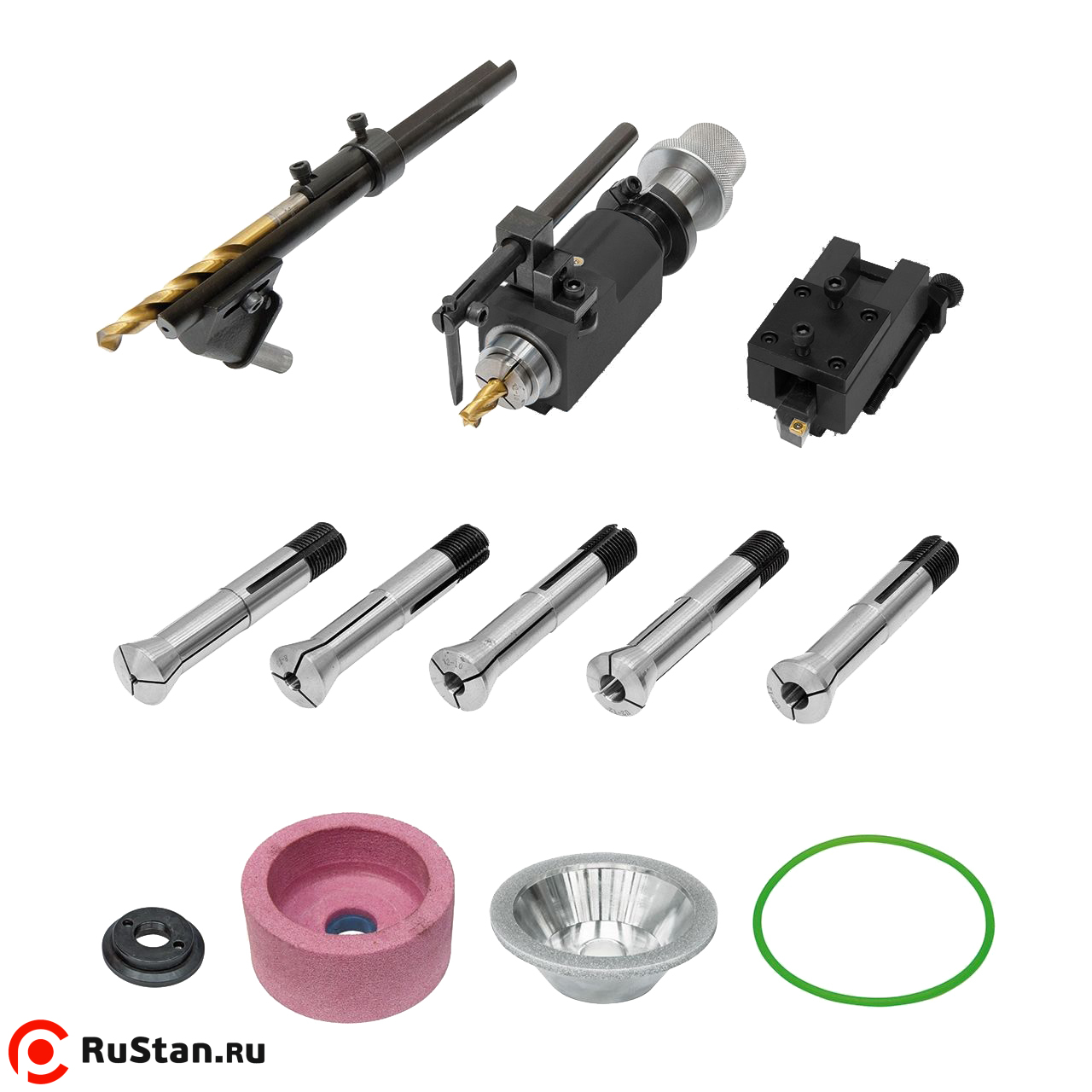

Комплектация

• Цанги 5C Ø4, Ø6, Ø8, Ø10, Ø12 мм — 5 шт.
• Алмазный заточной круг тонкий для заточки инструмента из твёрдых сплавов (HM) — 14 шт.
• Абразивный заточной круг (корунд)
• Фланец

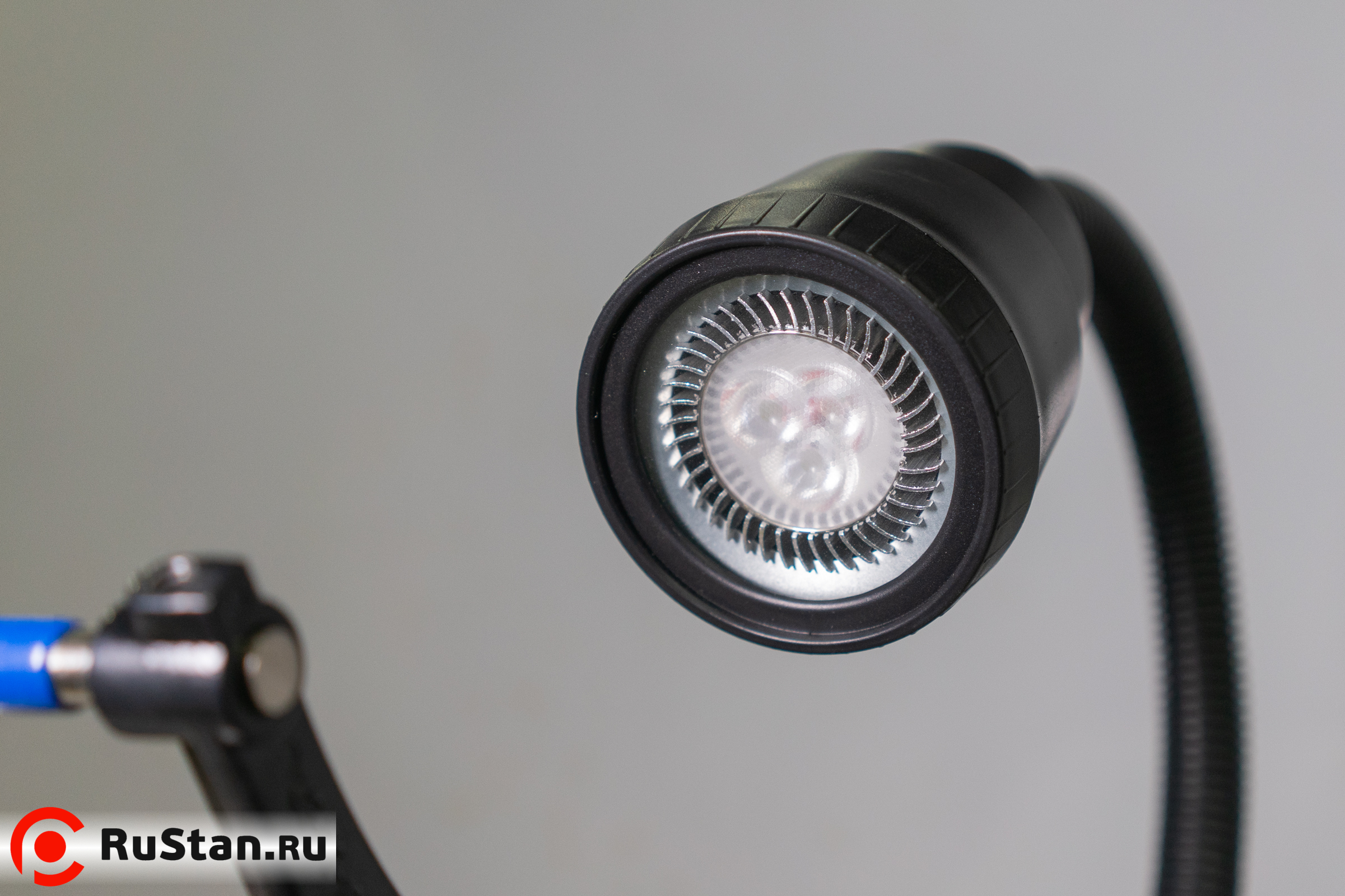

• LED-лампа освещения
• Держатель спирального сверла
• Держатель для концевых фрез
• Держатель для токарного резца
• Дополнительный ремень
• Руководство по эксплуатации на русском языке
