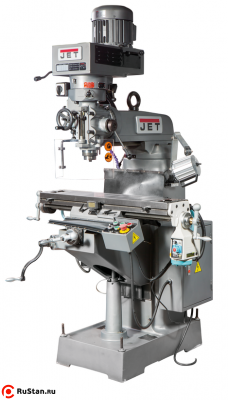

Вертикально-фрезерный станок JVM-836TS ориентирован на специалистов в области металлообработки и может эффективно применятся на небольших разнопрофильных предприятиях, в мастерских, автосервисах и т.д. Основные рабочие элементы этого станка выпускаются на Тайване, хорошо известном своими продуктами для различных обрабатывающих отраслей. JVM-836TS способен сверлить с максимальным диаметром до 20 мм в ручном режиме и до 16 мм в режиме автоподачи (по оси Х). Максимальный диаметр торцевой фрезы составляет 100 мм, концевой - 20 мм. Для оборудования данного класса станок имеет большой ход пиноли для сверления, шпиндель установлен на упорные подшипники, что гарантирует стабильность и точность фрезерования. Биение конуса шпинделя не превышает 0,01 мм. Параметр шпиндель - стол у этой модели составляет 50х356 мм, шпиндель-стойка 133 - 400 мм. Размер стола 905х200 мм, максимальный вес заготовки (нагрузка на стол) - 250 кг.

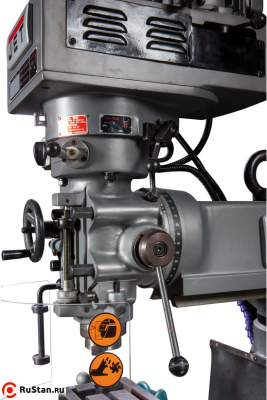

Для удобства оператора и расширения возможностей станка фрезерная головка оснащена механизмом поворота на 90° влево/вправо. Также предусмотрено переключение левого/правого вращения шпинделя и его механический тормоз. Направляющие JVM-836TS особым образом шлифуются по самым современным технологиям и снабжены регулируемыми клиновидными планками. Для точности, плавности и увеличения ресурса работы на станке применяется система централизованной смазки рабочего стола. Также в заводской комплектации имеется система подачи СОЖ.

Особенности конструкции

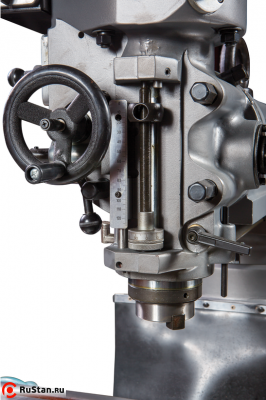

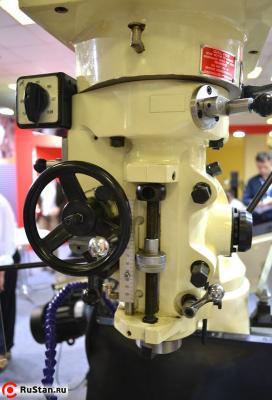

  • Большой ход пиноли для сверления;
  • Упорные подшипники шпинделя гарантируют стабильность станка JVM-836 TS при фрезеровании;
  • Гарантированное биение конуса шпинделя 0,01 мм;

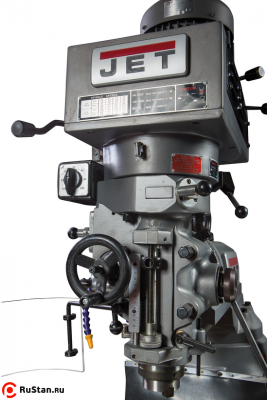

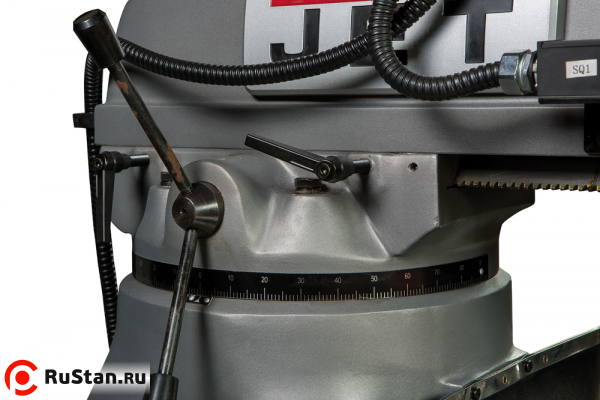

  • Возможность поворота головки влево и вправо;

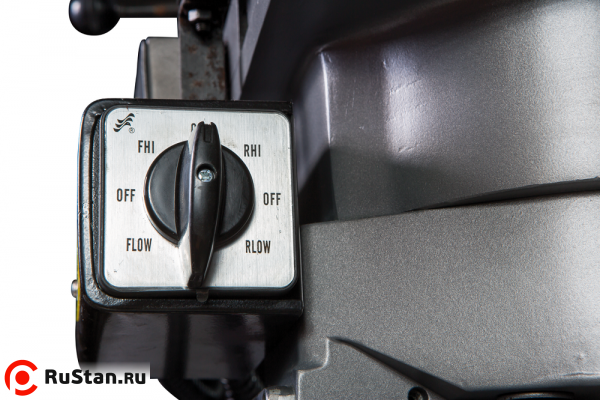

  • Возможность правого и левого вращения шпинделя JVM-836 TS;

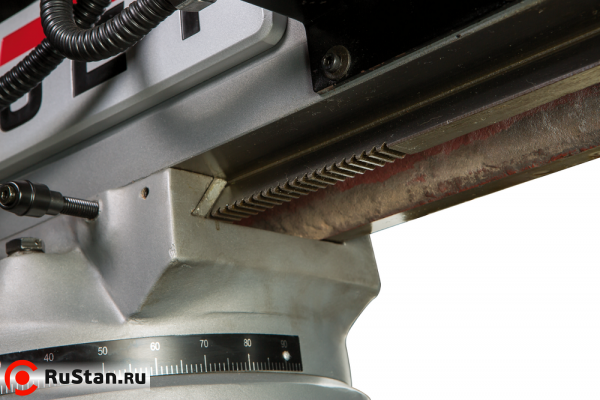

  • Шлифованные направляющие каретки с регулируемыми клиновидными планками;
  • Механический тормоз шпинделя;

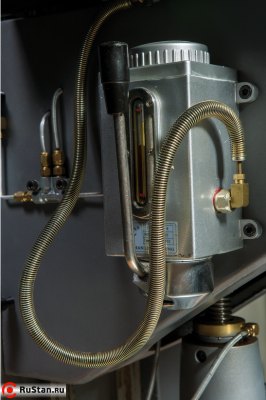

  • Централизованная система смазки фрезерного стола;
  • Встроенная система подвода СОЖ.

Технические характеристики JVM-836TS

Характеристика Значение
Макс. диаметр сверления 20 мм
-сверление с автоподачей 16 мм
Макс. диаметр торцевой фрезы 100 мм
Макс. диаметр концевой фрезы 20 мм

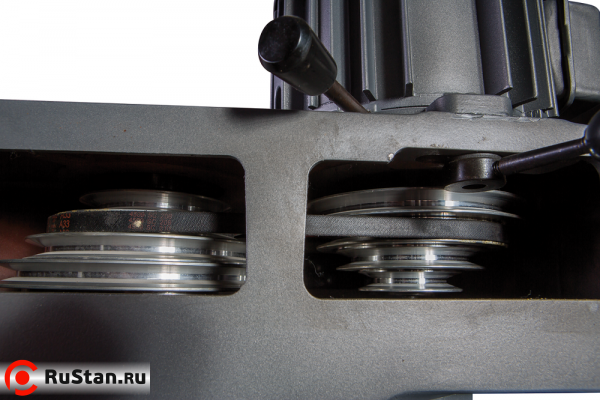

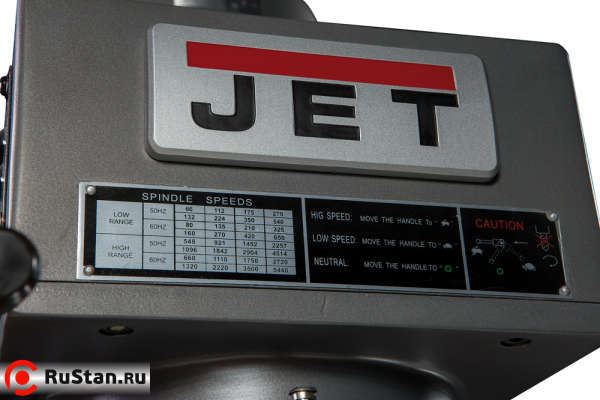

Частота вращения шпинделя 65 - 4550 об/мин
Количество скоростей 16
Конус шпинделя ISO-30 (DIN2080)
Зажимная тяга М12
Ход пиноли шпинделя 127 мм

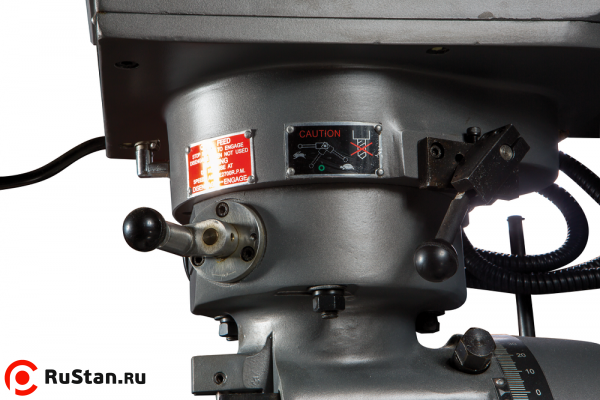

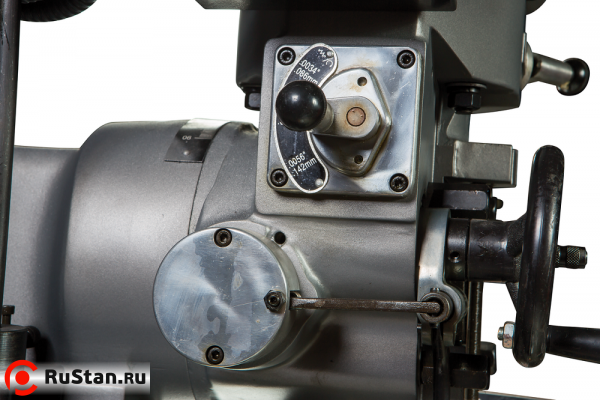

Автоподача пиноли шпинделя 0,04 / 0,08 / 0,15 мм/об
Диаметр пиноли 85 мм

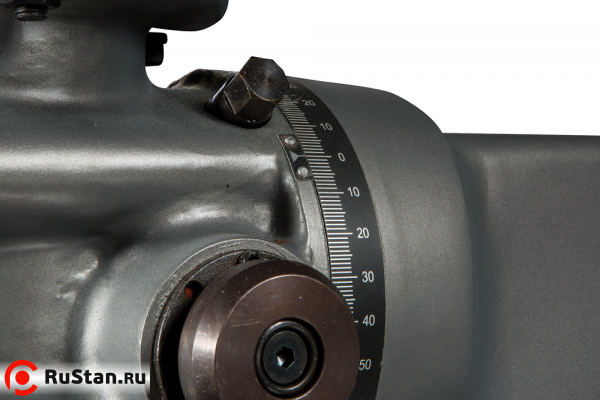

Диапазон поворота головки 90° влево / вправо
Расстояние шпиндель-стол 50 - 356 мм
Расстояние шпиндель-стойка 133 - 400 мм
Размер стола по оси X х Y 905 х 200 мм
Т-образный паз/расстояние, 3 шт. 16 / 64 мм
Максимальная нагрузка на стол 250 кг
Поперечный ход консоли 266 мм
Выходная мощность 2,2 кВт / S1 100%
Потребляемая мощность 4,2 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1400 х 1320 х 1950 мм
Масса JVM-836TS 730 кг

Стандартное исполнение

  • Зажимная тяга М12
  • Регулируемый упор глубины сверления

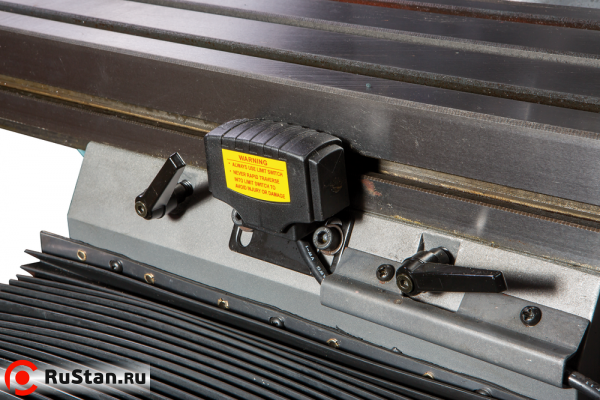

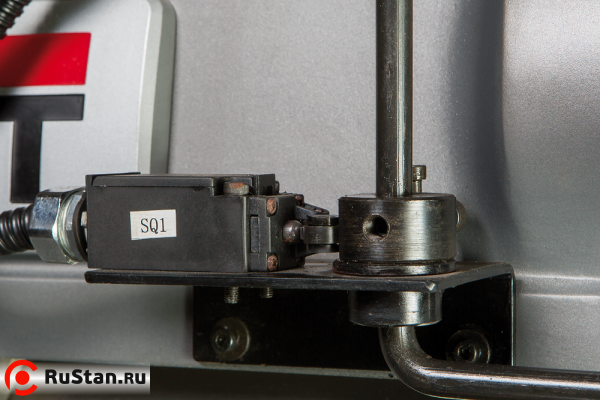

  • Защитный экран с концевым выключателем

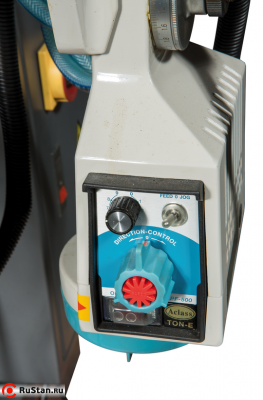

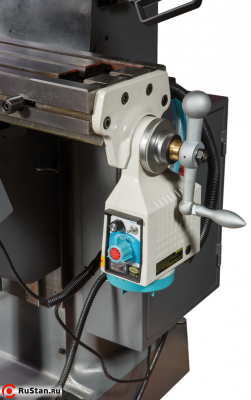

  • Автоматическая подача стола по оси Х
  • Централизованная система смазки стола
  • Система подвода СОЖ
  • Поддон для сбора стружки
