Режим резания — набор параметров, задающих специфику снятия металла с заготовки резцом. От правильности выбора зависит чистота поверхности, срок службы оснастки и оборудования в целом, временные затраты на работу. Ошибка обернётся вибрациями, шероховатостями, превышающими допуски, быстрым затуплением или поломкой резца. Знать, как рассчитать режимы резания, должны технологи, мастера независимо от места работы, использующие для труда токарный станок.
Основные параметры режимов резания

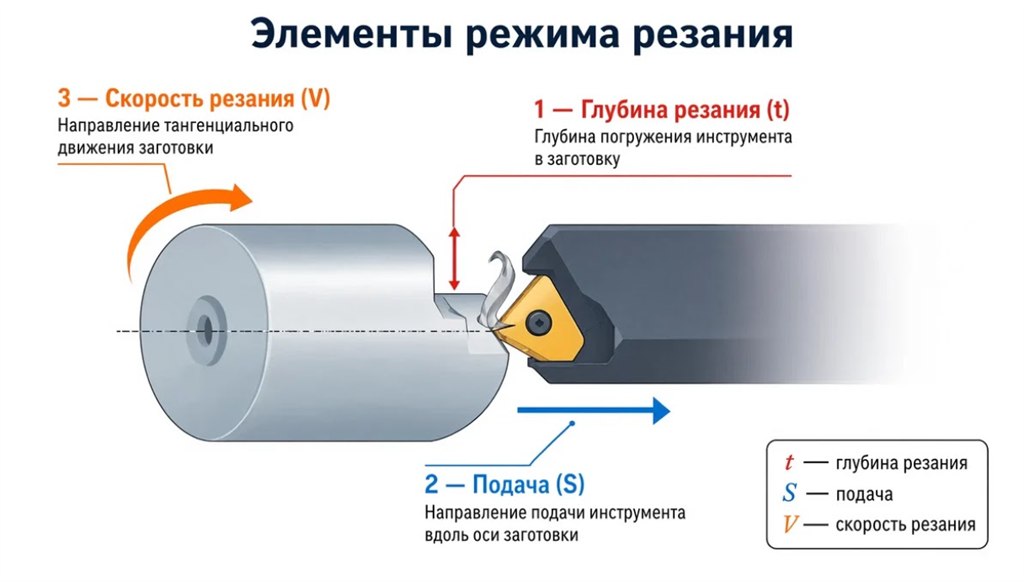

Базовыми являются три характеристики: глубина резания (t, мм), рабочая подача (S, мм/об) и скорость резания (V, м/мин). Глубина обозначает толщину металла, снимаемую за проход, подача — темп продвижения резца, а скорость — как быстро кромка проходит вдоль заготовки.
На выбор параметров влияют:
- Масса и материал заготовки;
- Величина припуска на обработку;
- Частота вращения шпинделя;
- Материал режущей части резца;
- Время, отведённое на обработку детали.
Настройки не пересчитывают для идентичных заготовок: технолог задаёт их для первой детали партии и применяет к остальным, пока условия остаются стабильными.
Порядок расчёта режимов резания на токарном станке
Чтобы верно рассчитать режимы резания, нужно придерживаться определённой последовательности: сначала найти глубину резания, затем — рабочую подачу, в конце — скорость. Порядок объясняется степенью влияния параметров на нагрев и износ инструмента: глубина нагружает резец минимально, скорость — максимально.
Получить нужные параметры можно тремя способами. Аналитический метод — вычисление вручную, по формуле и справочным коэффициентам. Программный способ применяют на станке с ЧПУ: система сама подбирает параметры по условиям технолога. Табличный метод позволяет взять готовые значения из справочника, часто используется с аналитическим.
Глубина резания
Глубина резания — расстояние, на которое резец погружается в металл за один проход, то есть толщина снимаемого слоя. Разницу между диаметром заготовки до обработки (D) и диаметром после обработки (d) называют припуском. Глубину находят по формуле:
t = (D − d) / 2
При черновой обработке глубину задают максимальной — задача снять как можно больше металла за минимум проходов. При чистовой обработке — уменьшают до минимума, чтобы получить точный размер и гладкую поверхность. Максимально допустимая глубина зависит от мощности станка и жесткости системы крепления. На промышленных станках припуск 5–10 мм и более часто снимают за один черновой проход. Ограничение в 1–2 мм актуально только для малогабаритных настольных станков во избежание поломки. Если припуск слишком велик для конкретного оборудования, обработку разбивают на несколько проходов.
Рабочая подача резца
Рабочая подача — перемещение суппорта с резцом за один полный оборот заготовки, единица измерения — мм/об. Различают два вида подачи. Оборотная подача (мм/об) — величина, с которой работает технолог. Минутную подачу (мм/мин) применяют при программировании с ЧПУ: её вычисляют так — f = n × S, где n — частота вращения шпинделя.
Ориентировочные значения: при черновой обработке — 0,2–0,5 мм/об, при чистовой — 0,05–0,2 мм/об.
| Тип обработки | Подача, мм/об |
|---|---|
| Черновая | 0,2–0,5 |
| Получистовая | 0,1–0,3 |
| Чистовая | 0,05–0,2 |
Чем твёрже материал заготовки, чем она длиннее и тоньше, тем меньше должна быть подача. Пренебрежение правилом приведёт к чрезмерной нагрузке на оснастку, деформациям, биению, вибрациям заготовки. Для шероховатости поверхности, укладывающейся в норму, подача должна быть небольшой: крупная подача оставляет на металле заметные следы резца.
Скорость резания и обороты шпинделя
Скорость резания (Vc) показывает, какой путь точка контакта резца с заготовкой проходит за единицу времени, измеряют её в метрах в минуту. Она критически зависит не только от материала заготовки, но и от материала режущей части резца.
Справочные значения для современных твердосплавных резцов:
- Сталь 45 — 130–200 м/мин (важно: для резцов из быстрорежущей стали, например Р6М5, этот показатель в 5–7 раз ниже и составляет 25–35 м/мин);
- Нержавеющая сталь — 80–150 м/мин;
- Алюминий — 400–800 м/мин.
При чистовой обработке скорость задают выше, при черновой — ниже: черновая операция снимает больше металла, чрезмерная скорость быстро изнашивает резец.
Частоту вращения шпинделя находят так:
n = (1000 × Vc) / (π × D)
Это показывает, сколько оборотов заготовка делает за минуту. Обратной формулой удобно проверять скорость резания, которую технолог уже выставил на станке:
Vc = (π × D × n) / 1000
Важно: при черновой токарной обработке в формулу подставляют фактический диаметр резания на конкретном проходе, а не номинальный диаметр заготовки, иначе результат окажется неверным.
Соответствие режимов возможностям токарного станка
После того как технолог задал все три параметра, их нужно сверить с возможностями оборудования. Проверка идёт в три шага:
- Определение силы резания по формуле P = Cp × t^xp × S^yp, где Cp, xp и yp — табличные коэффициенты, которые берут из справочника по материалу заготовки и виду токарной обработки.
| Материал | Cp | xp | yp |
|---|---|---|---|
| Сталь | 200 | 1,0 | 0,75 |
| Чугун | 92 | 1,0 | 0,75 |
- Расчёт мощности станка по формуле Nст = (P × V) / (60 × 102 × η), где η — коэффициент полезного действия привода.
- Сравнение значения Nст с паспортом станка: если оно больше, параметры снижают — уменьшают глубину или подачу. На станке с ЧПУ расчёт система делает автоматически, оператору остаётся проверить итоговые параметры.
Определяющие факторы выбора режима резания
На итоговый выбор влияет несколько факторов:
- Твёрдость, теплопроводность и вязкость материала заготовки;
- Особенности конфигурации детали — углубления, радиусы, тонкие стенки;
- Геометрия и степень износа режущего инструмента;
- Требования к шероховатости поверхности и точности размеров;
- Производительность — соотношение скорости резания и стойкости инструмента;
- Мощность станка;
- Подача смазочно-охлаждающей жидкости (СОЖ).
Задача технолога — поиск баланса: высокая производительность не должна портить чистоту поверхности, а слишком агрессивные параметры — быстро изнашивать резец.
Рекомендации по режимам резания для разных материалов
Конструкционную сталь обрабатывать несложно: параметры для неё берут из стандартных справочных таблиц. Нержавеющая сталь вязкая, поэтому скорость для неё снижают. В противном случае кромка оснастки перегревается и быстро теряет остроту. Чугун отличается высокой абразивностью и требует резца повышенной прочности, устойчивого к истиранию.
Жаропрочные сплавы на основе никеля, кобальта и титана обрабатывать сложнее всего — для них берут специальный режущий инструмент и осторожно подбирают параметры. Алюминий, медь и латунь, наоборот, относятся к категории мягких материалов, допускающих высокую скорость обработки без дополнительных рисков.
Применение СОЖ при токарной обработке стали и алюминия обязательно: жидкость отводит избыток тепловой энергии из зоны резания, уменьшает трение и позволяет увеличить скорость в 1,5 раза. При работе с чугуном, бронзой и латунью СОЖ обычно не нужна.
Типичные ошибки при выборе режимов резания
На практике при подборе режимов резания чаще всего допускают четыре ошибки:
- Слишком высокая скорость резания при черновой обработке — режущая кромка быстро изнашивается.
- Слишком маленькая подача при обработке прочной заготовки — стружка залипает на резце, кромка теряет остроту.
- Большая глубина резания при слабом креплении детали — возникают вибрации, приводящие к порче заготовки.
- Неверный диаметр при расчёте оборотов — не удаётся получить нужную скорость резания, весь технологический процесс сбивается.
Подбор режимов резания на токарном станке строится на формулах, справочных и табличных данных. Выбор параметров «на глазок» почти всегда заканчивается браком. Глубина, подача и скорость влияют друг на друга, их нужно контролировать перед запуском каждой новой партии деталей.
