Желобонакатный станок STALEX G12D предназначен для накатки желобков на стальных трубах с фактическим наружным диаметром от 33,5мм до 325мм (или от 1" до 12" - условный проход трубы). Станок поставляется с регулируемой одностоечной опорой для поддержки трубы.

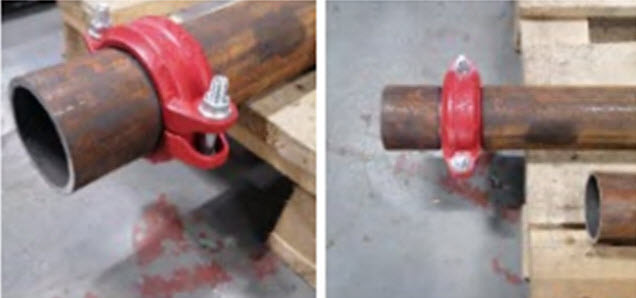

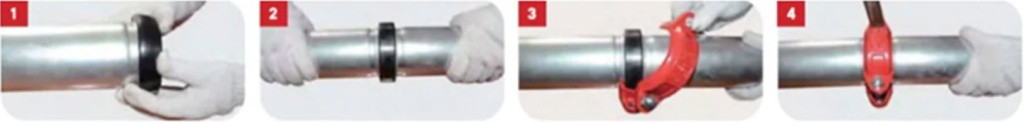

Для пазовых соединений с помощью специальных хомутов или муфт (называются «грувлок»). Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли. Быстрое обучение работы со станком. Ролик производит накатку желоба, путём вдавливания во внутрь. Регулируется только глубина желобка, остальные параметры стандартизированы (такие как расстояние от края трубы и ширина желобка) и зависят от диаметра трубы.

Особенности

  • Низкий уровень шума при работе станка.
  • Легко продавливает материал трубы путем продавливания ролика в трубу.
  • Отсутствие абразивной пыли, стружки, искр, или открытого пламени.
  • Быстрая накатка желобков на стальных трубах с минимальным шумом (тихая работа), быстрый монтаж получаемых изделий.
  • Корпус станка защищен от образования коррозии.
  • Станки нашли широкое применение в операциях с последующим соединением труб, без дополнительных операций – таких как резьбовое соединение/сварное соединение.
  • Прочная и надёжная конструкция для применения в цеху или на объекте (применяются при монтаже трубопроводных систем), для систем водо и теплоснабжения.

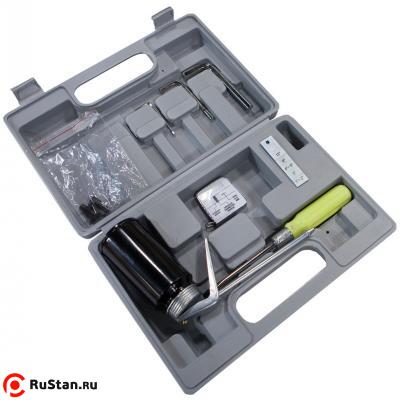

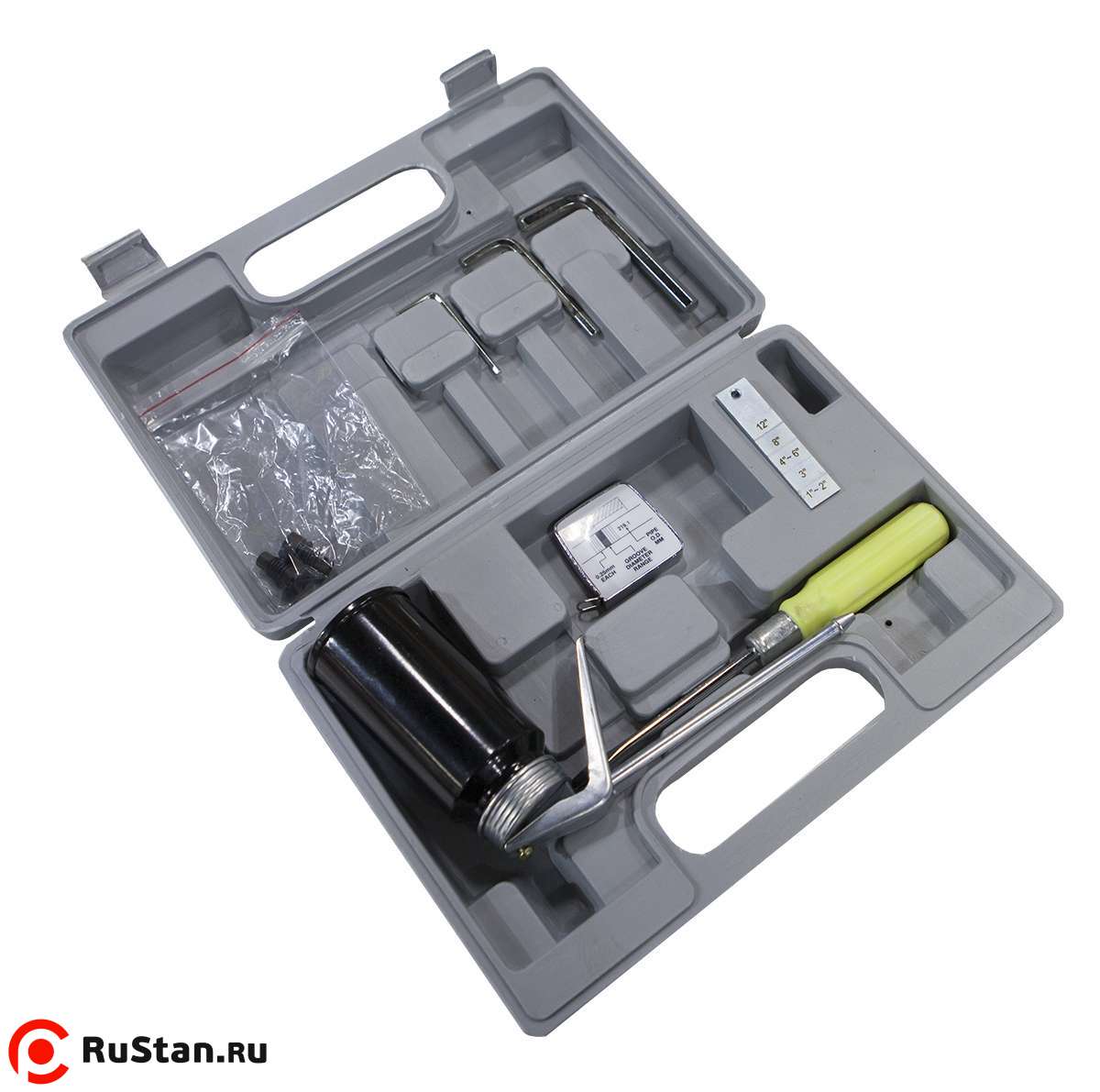

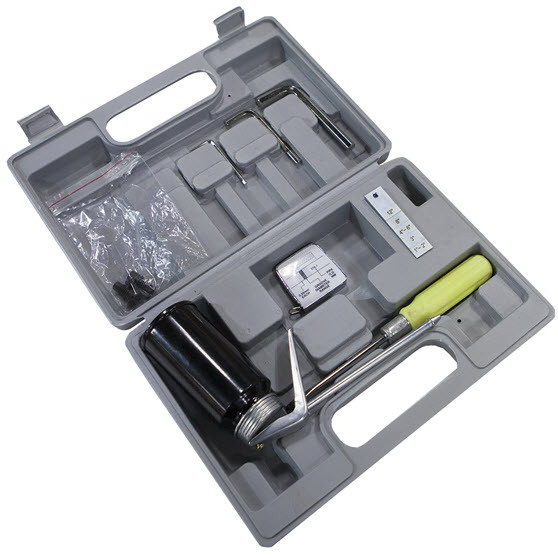

Содержимое кейса с инструментом:

  • Маслёнка – 1шт.
  • Шаблон – 1шт.
  • Отвертка – 1шт.
  • Шестигранник – 3шт.
  • Мерная лента – 1шт.
  • Регулировочный винт – 2шт.

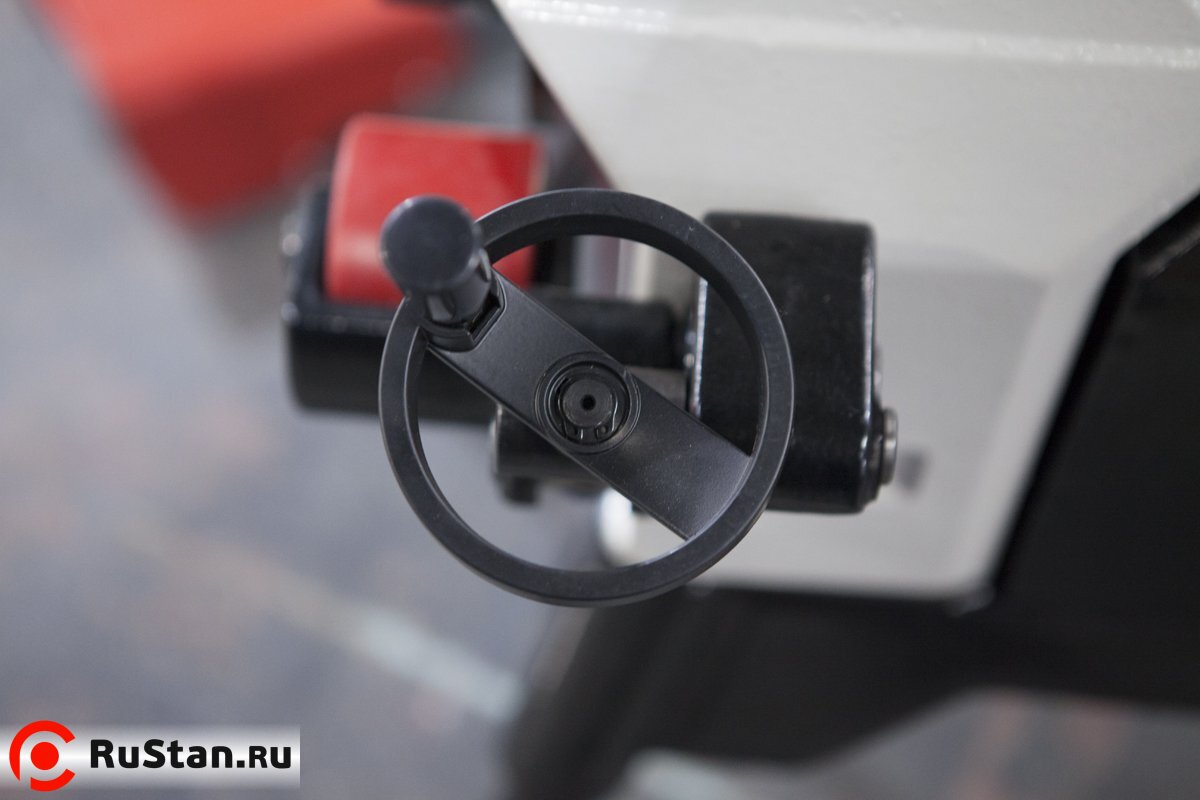

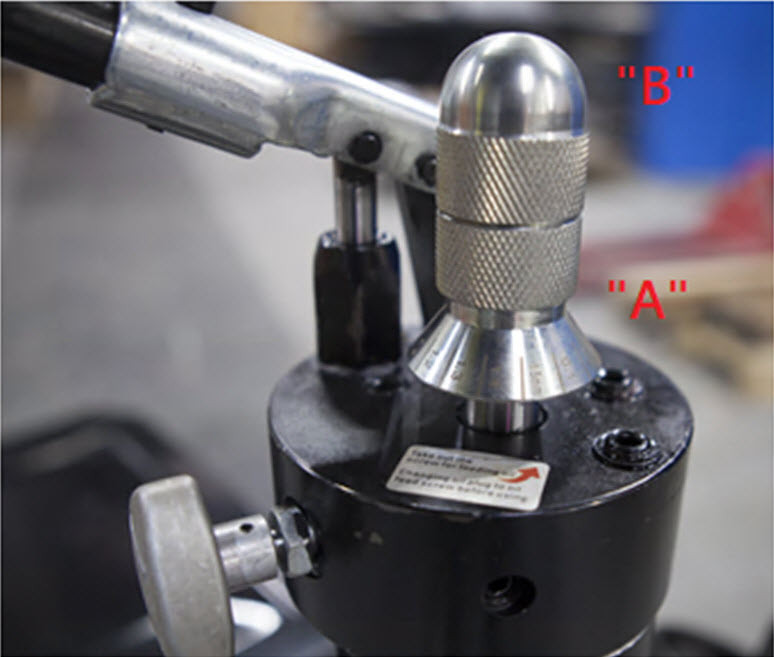

  • маховик «В»
  • маховик «А»

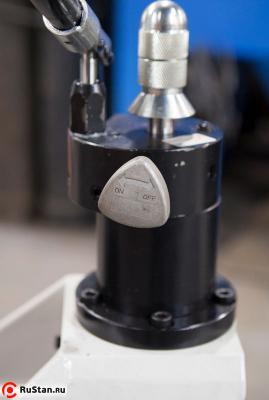

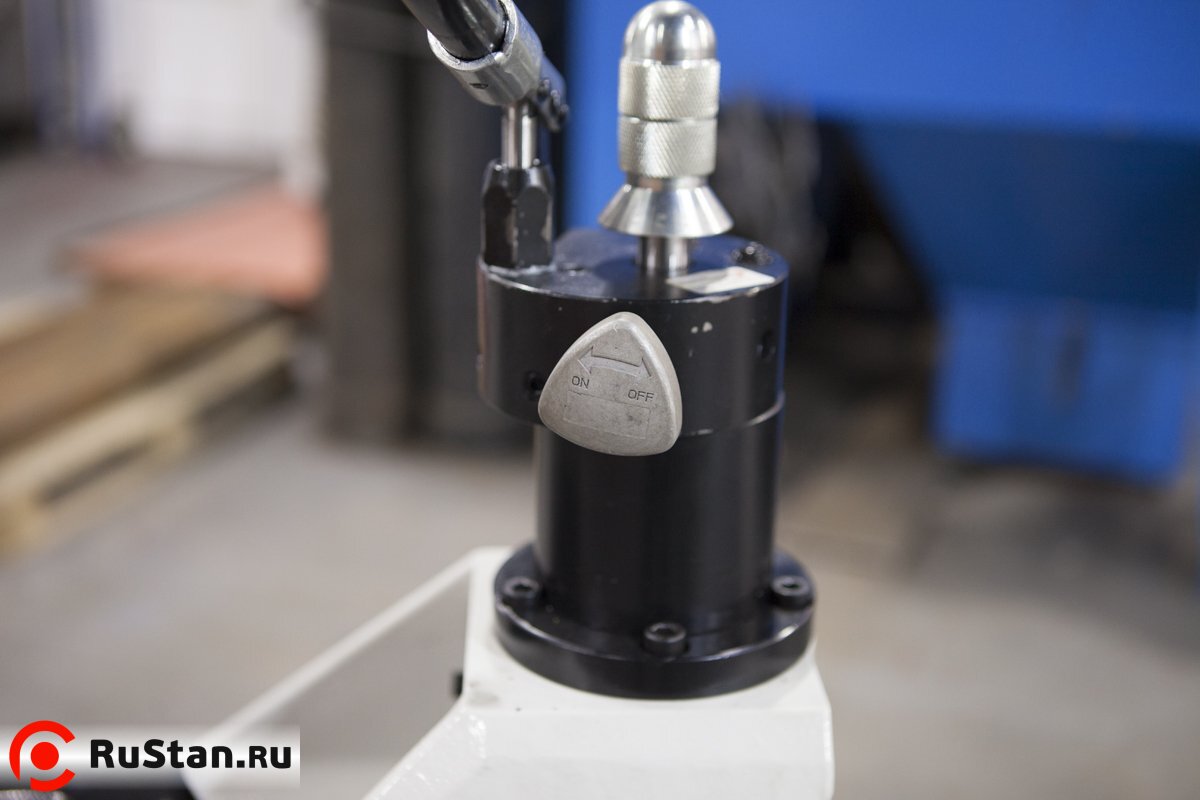

  • ручка выключения

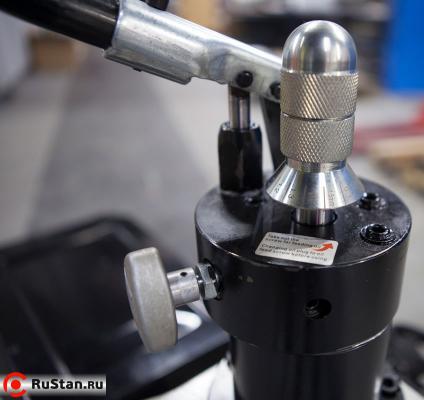

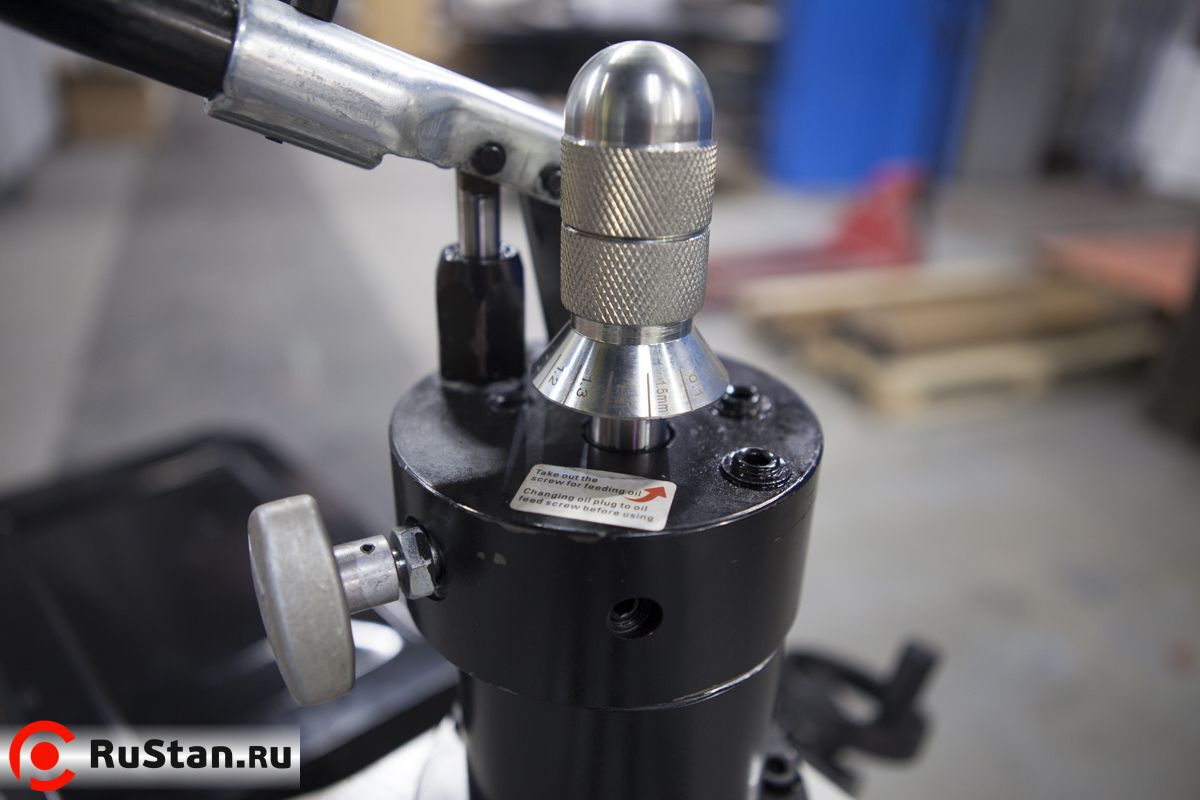

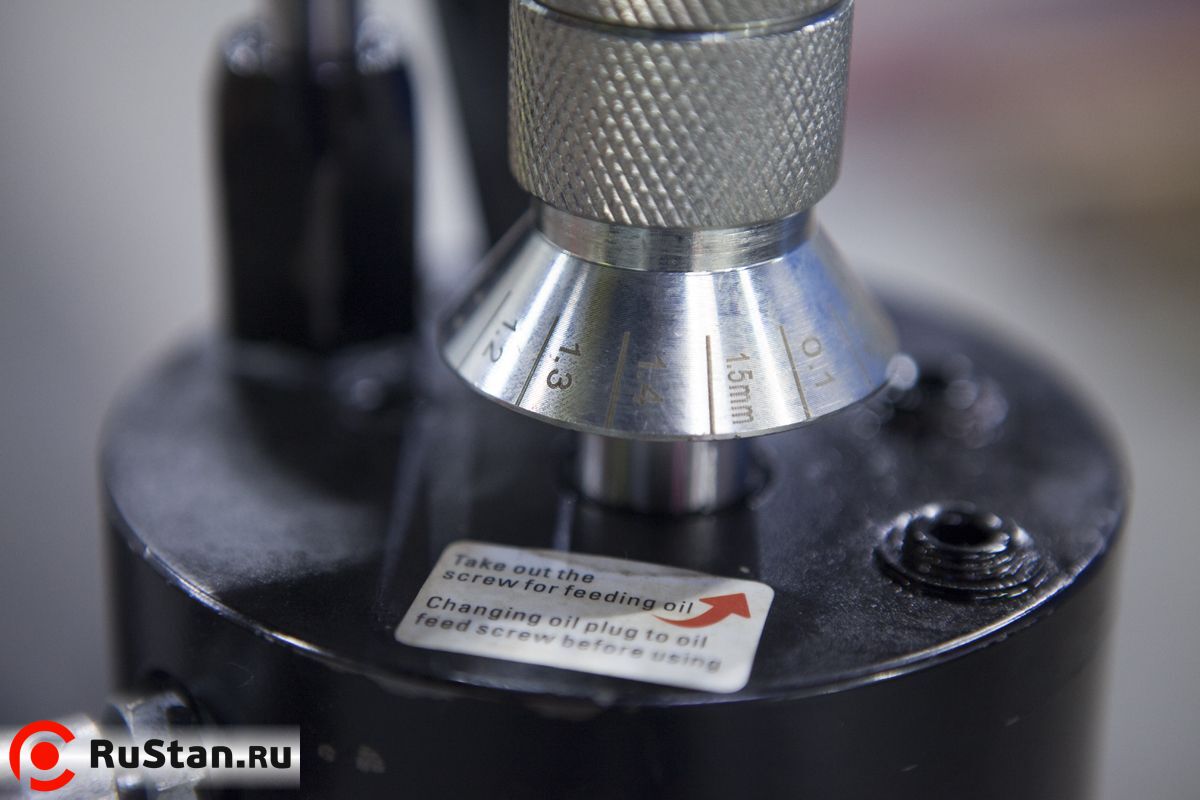

На маховике «А» размещена шкала расчёта глубины, по которой можно регулировать глубину без шаблона (например, при утере шаблона).

  • одно деление шкалы 0,1мм = движению верхнего ролика 0,1мм
  • один оборот маховика «А» = 1,5мм движению верхнего ролика

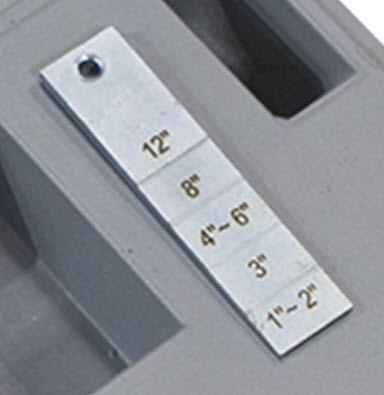

Шаблон

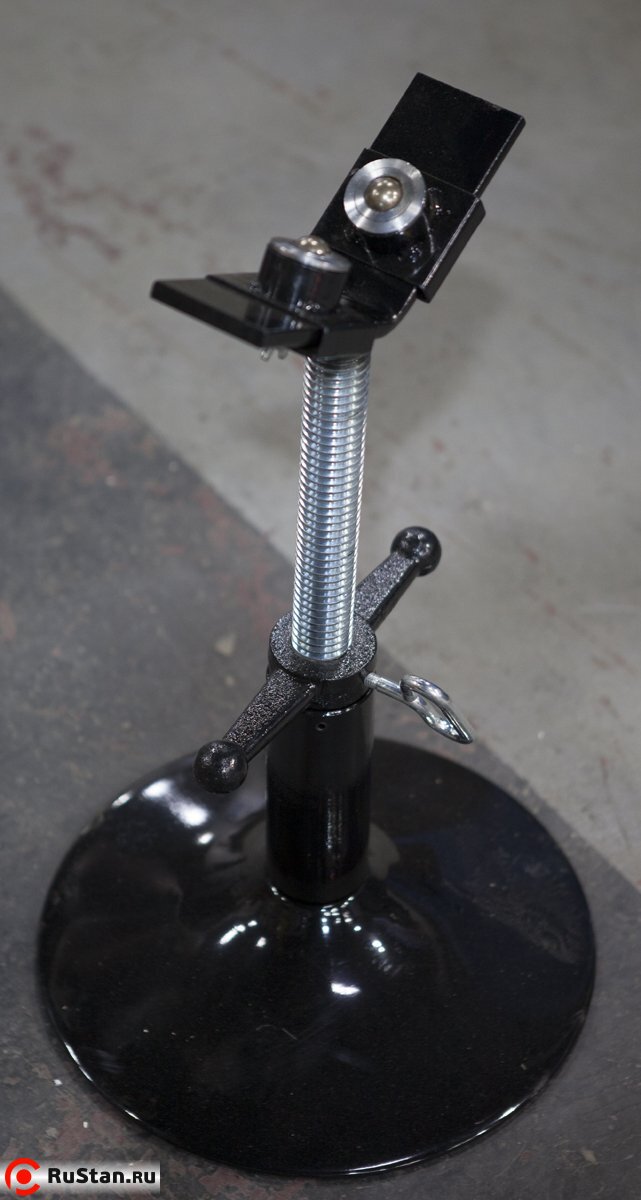

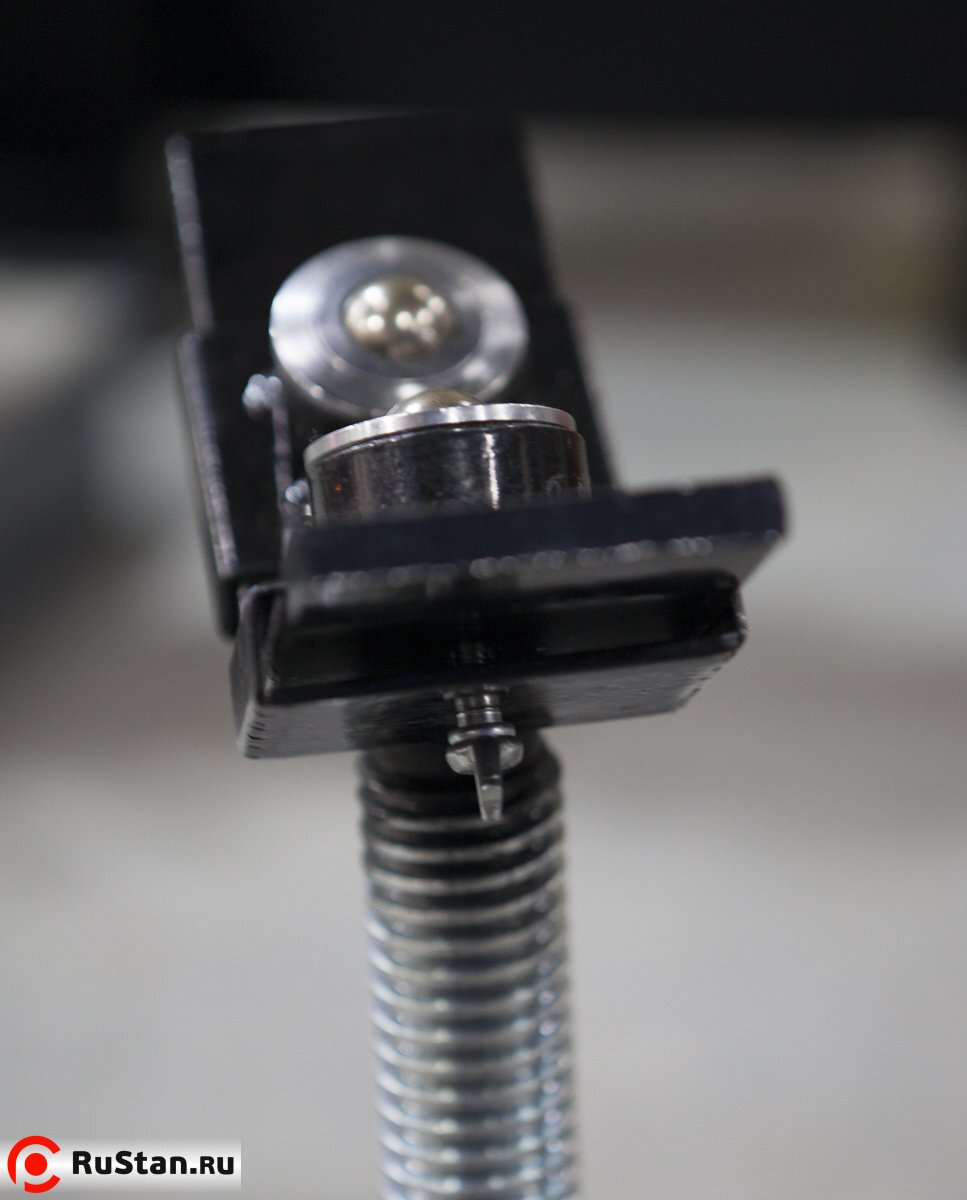

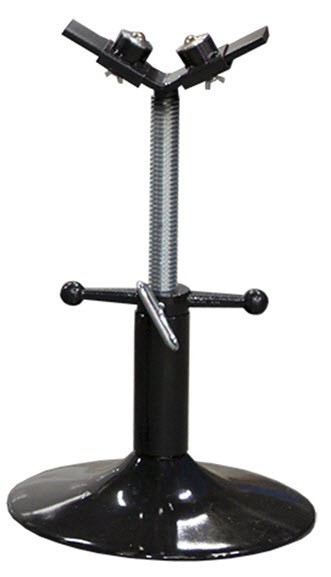

Одностоечная опора для труб

Используется для предотвращения повреждения оснастки для накатки желобков. Неправильная поддержка трубы приводит к сокращению срока службы оснастки для накатки желобков. При резке труб диаметром 8 дюймов или более следует использовать дополнительные опоры.

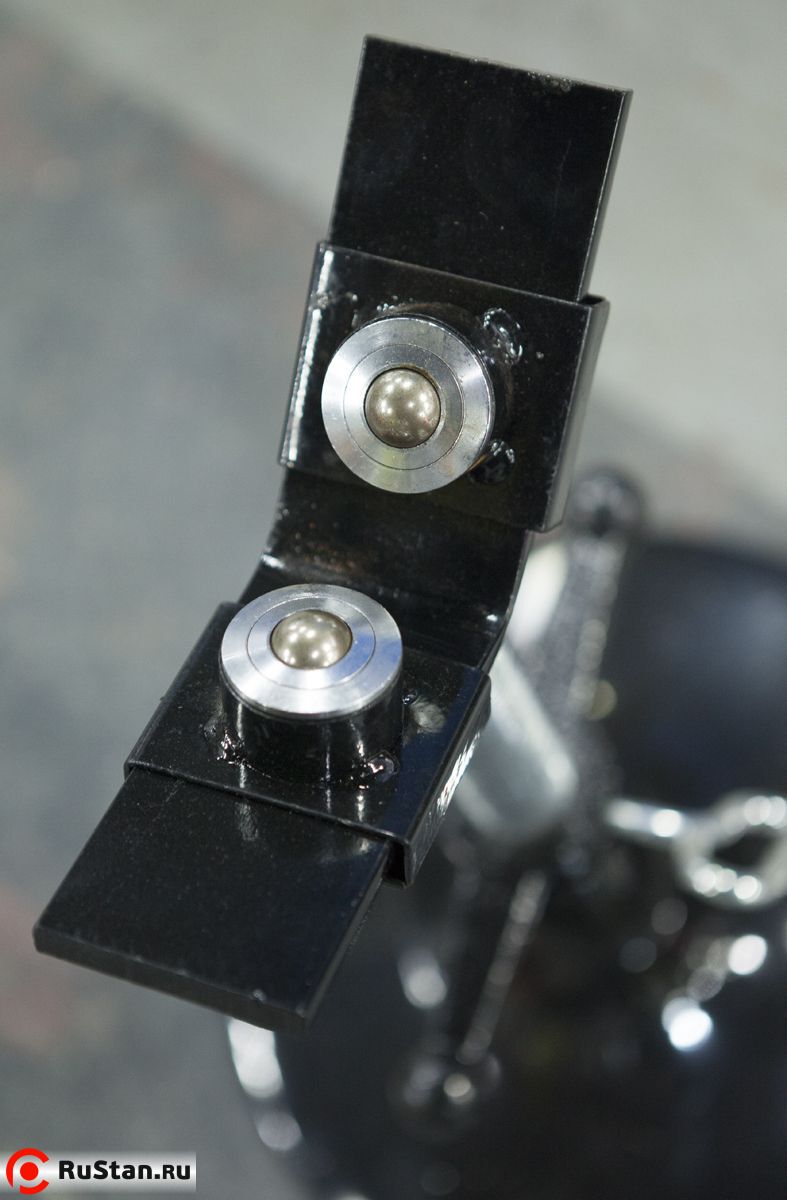

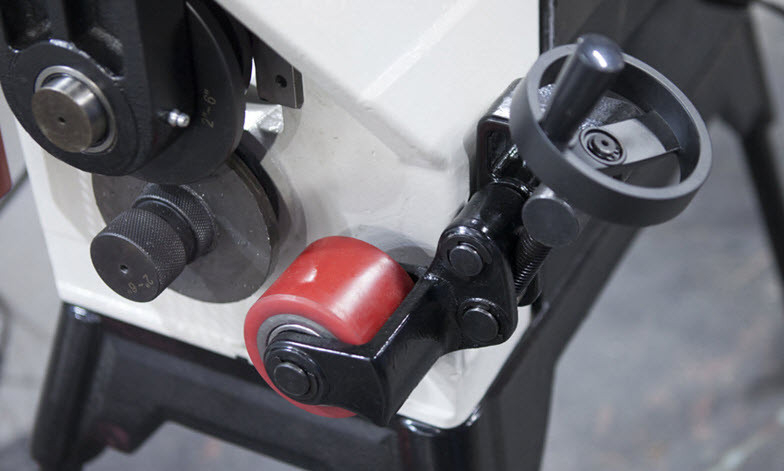

Узел поддержки труб крупного диаметра

4 комплекта верхних накаточных роликов и нижних ведущих роликов

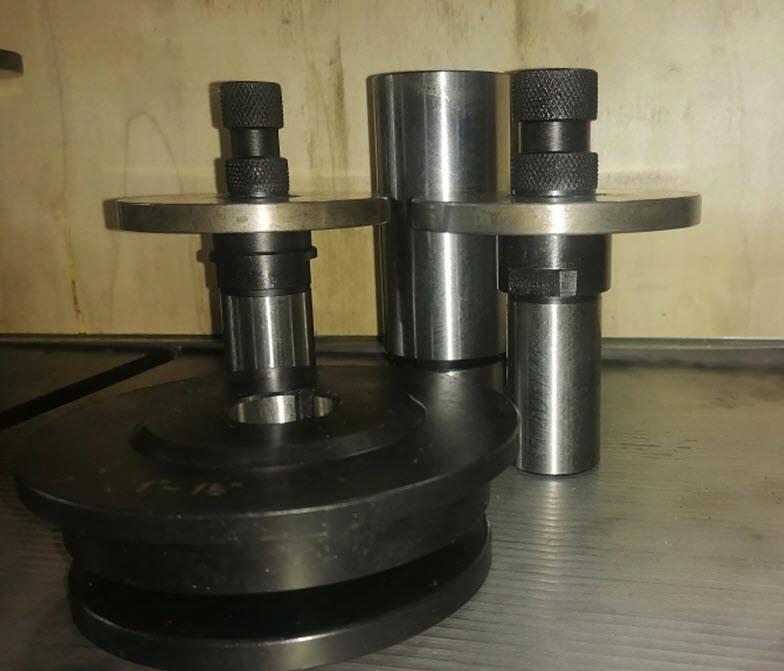

2 комплекта состоят из:

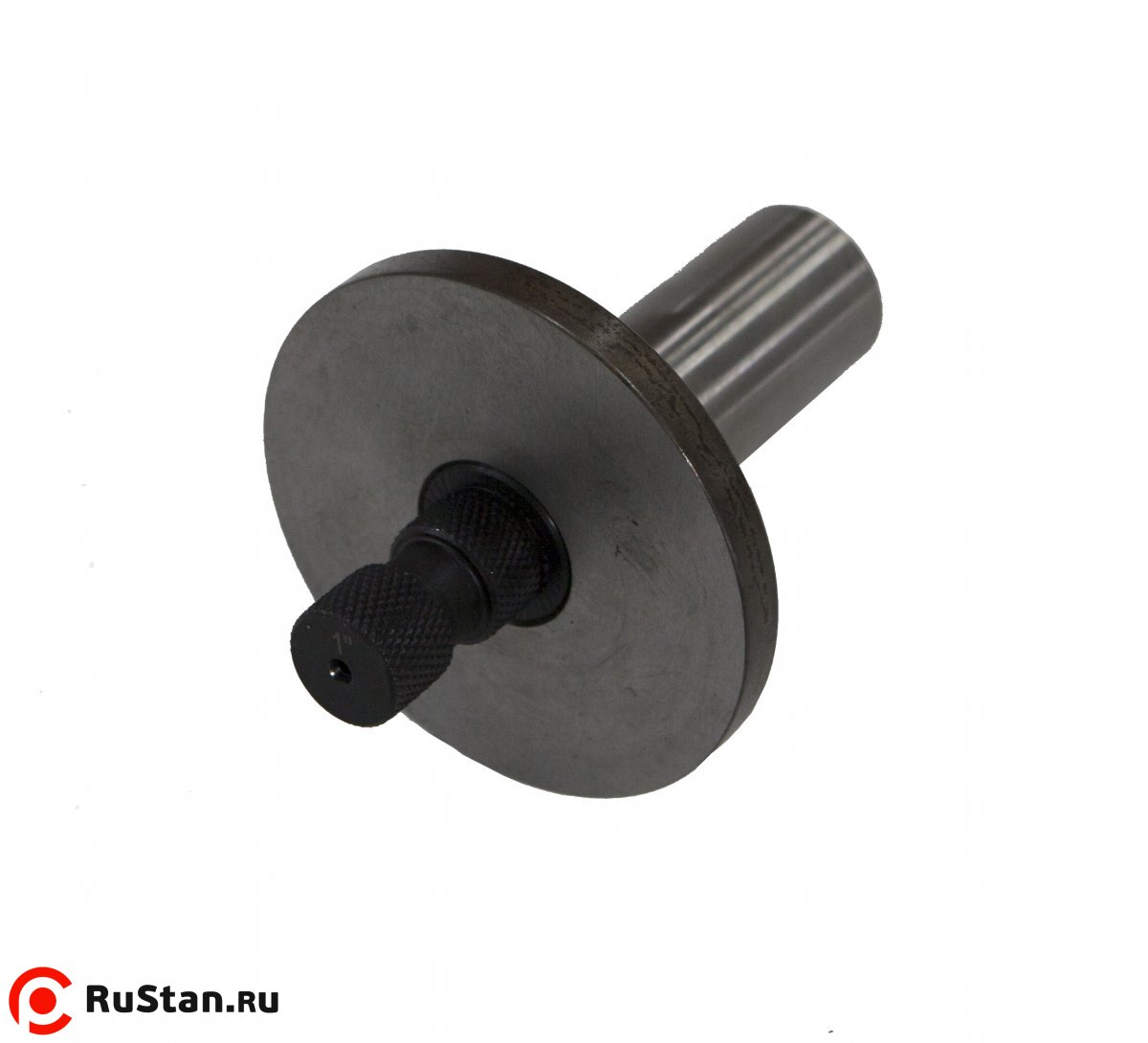

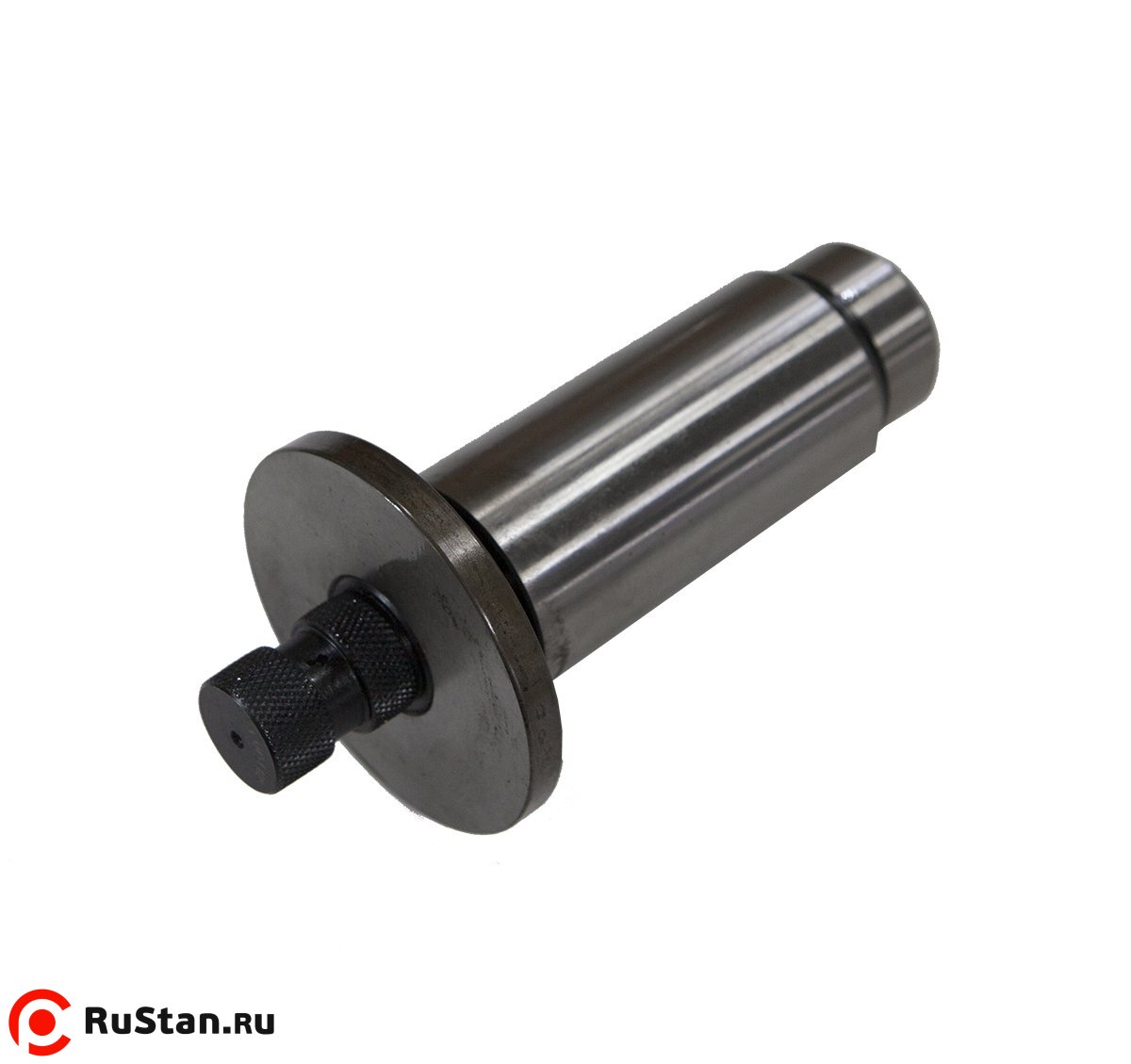

  • верхний накаточный ролик 1ʺ (без стандартного хвостовика) – 1шт
  • верхний накаточный ролик 1 1/4ʺ~ 1 1/2ʺ (без стандартного хвостовика) – 1шт
  • универсальный стандартных хвостовик – 1шт
  • нижний ведущий ролик 1 ~ 1 1/2ʺ – 1шт

3-ий комплект состоит из:

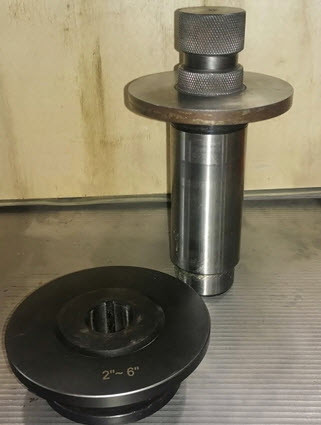

  • верхний накаточный ролик 2ʺ~ 6ʺ– 1шт
  • нижний ведущий ролик 2ʺ~ 6ʺ – 1шт

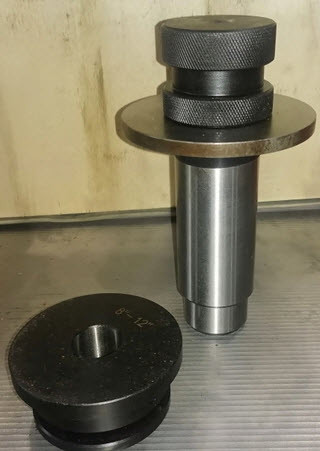

4-ий комплект состоит из:

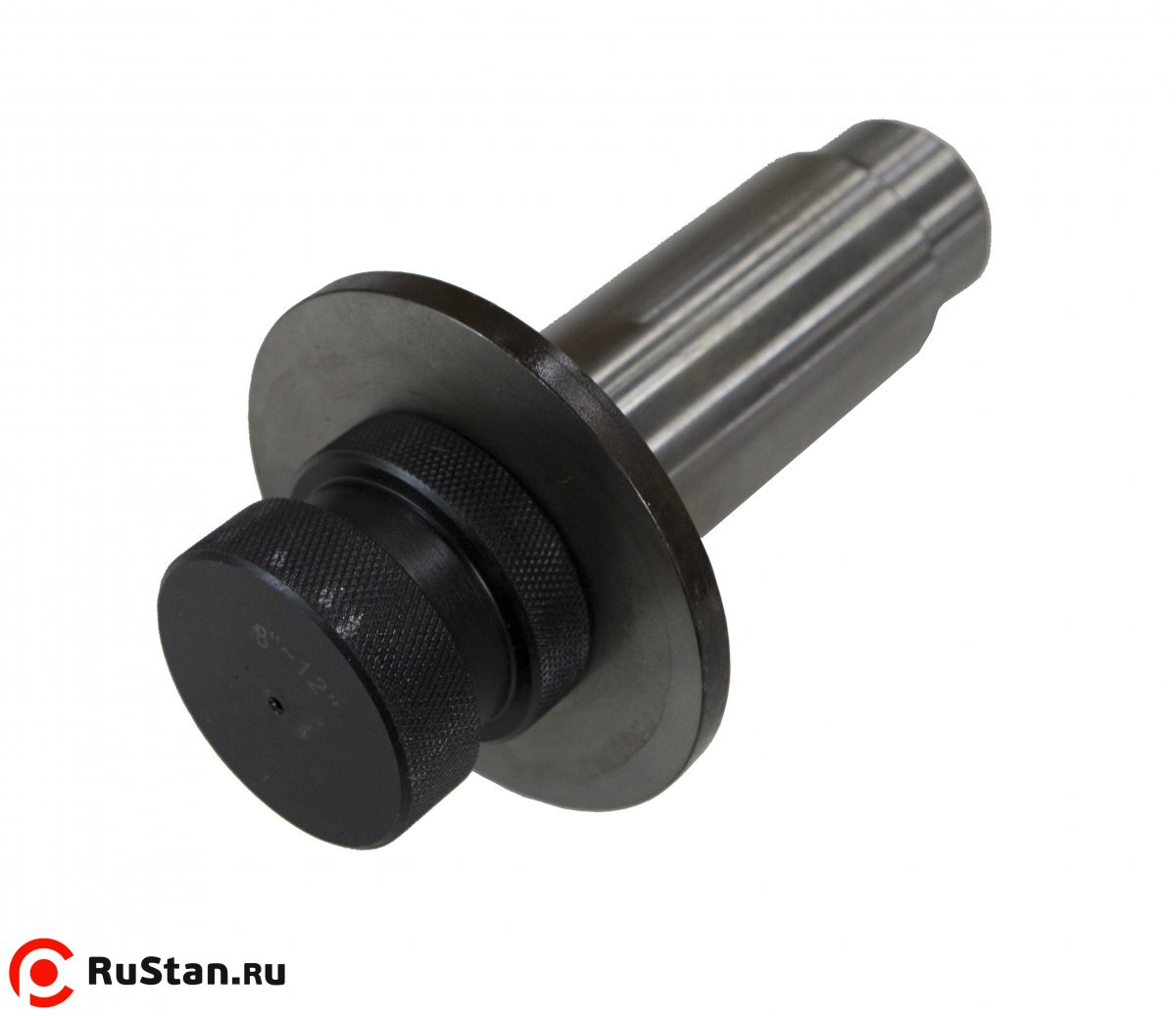

  • верхний накаточный ролик 8ʺ~ 12ʺ– 1шт
  • нижний ведущий ролик 8ʺ~ 12ʺ – 1шт

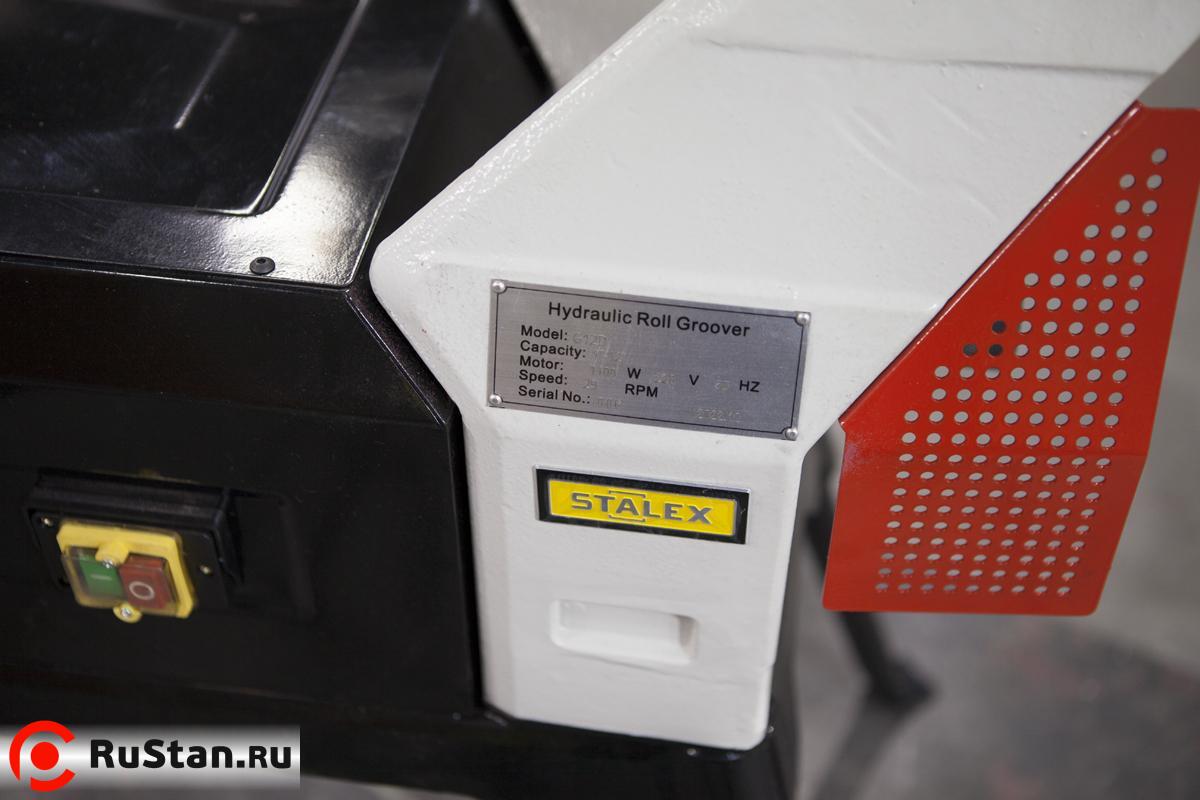

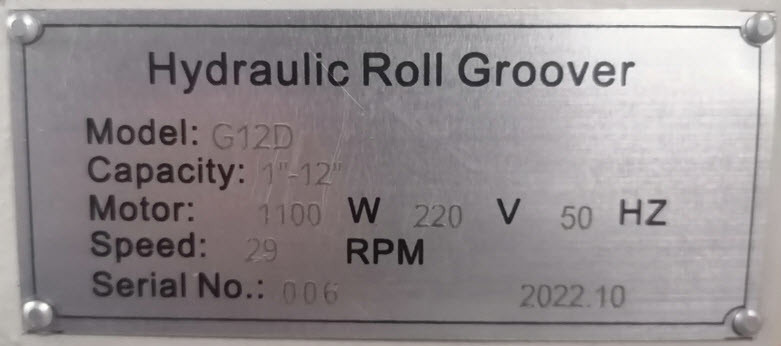

Шильдик

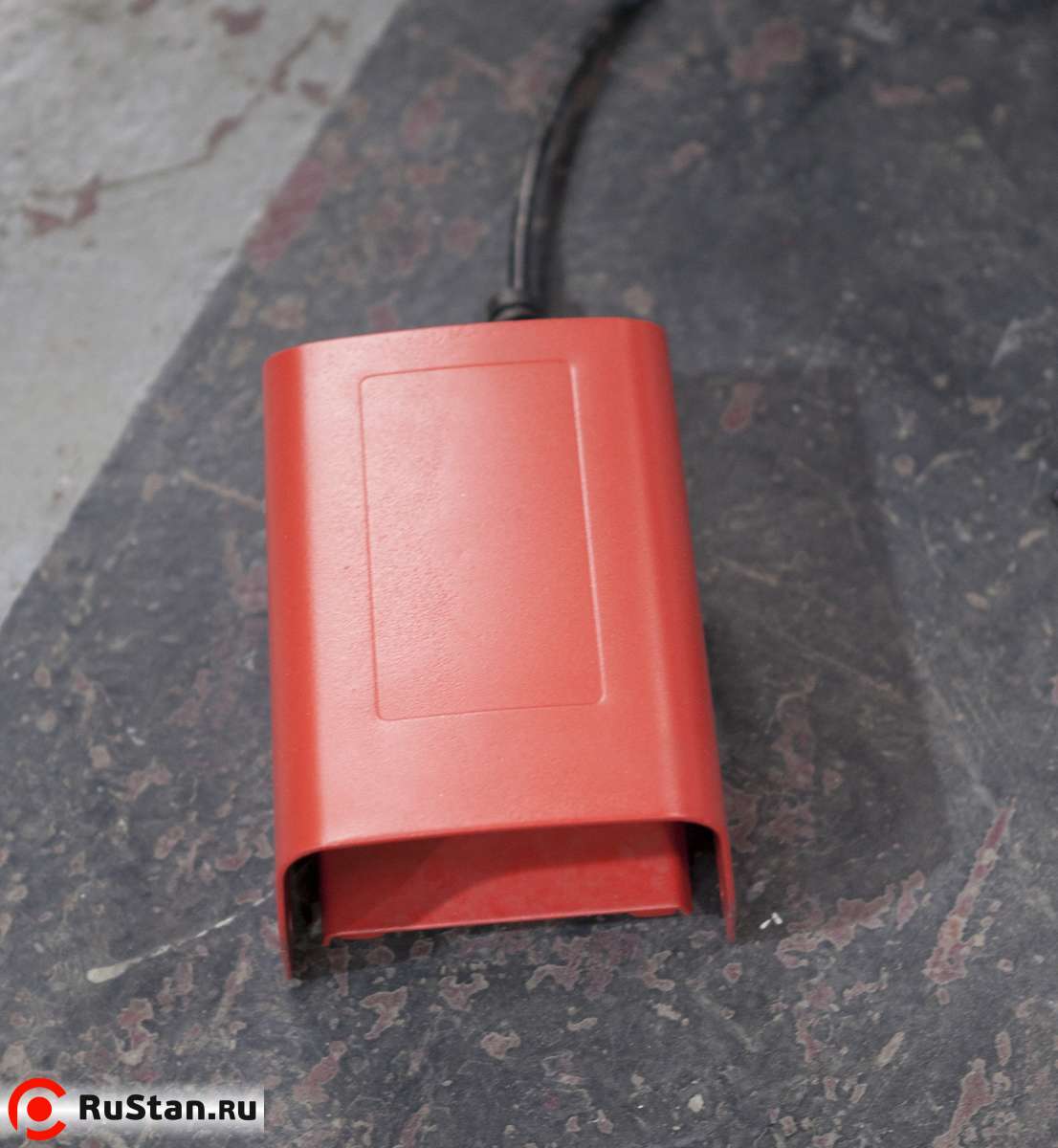

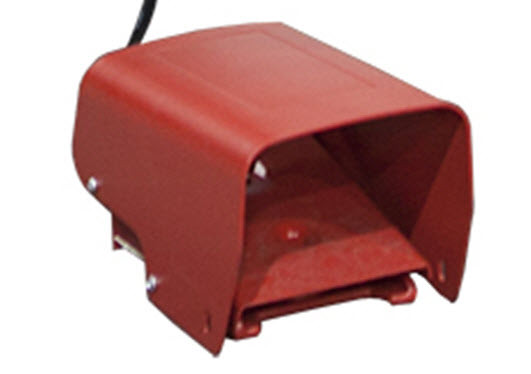

Ножной переключатель (педаль)

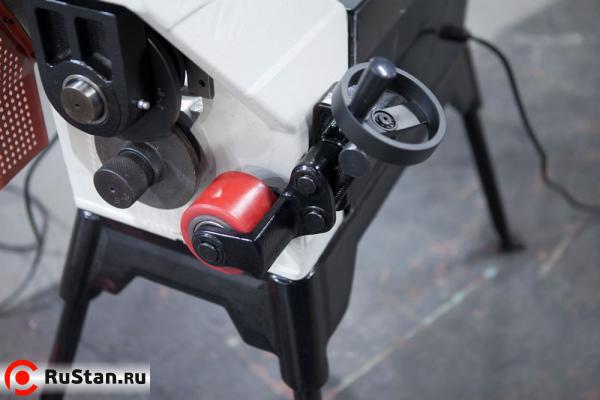

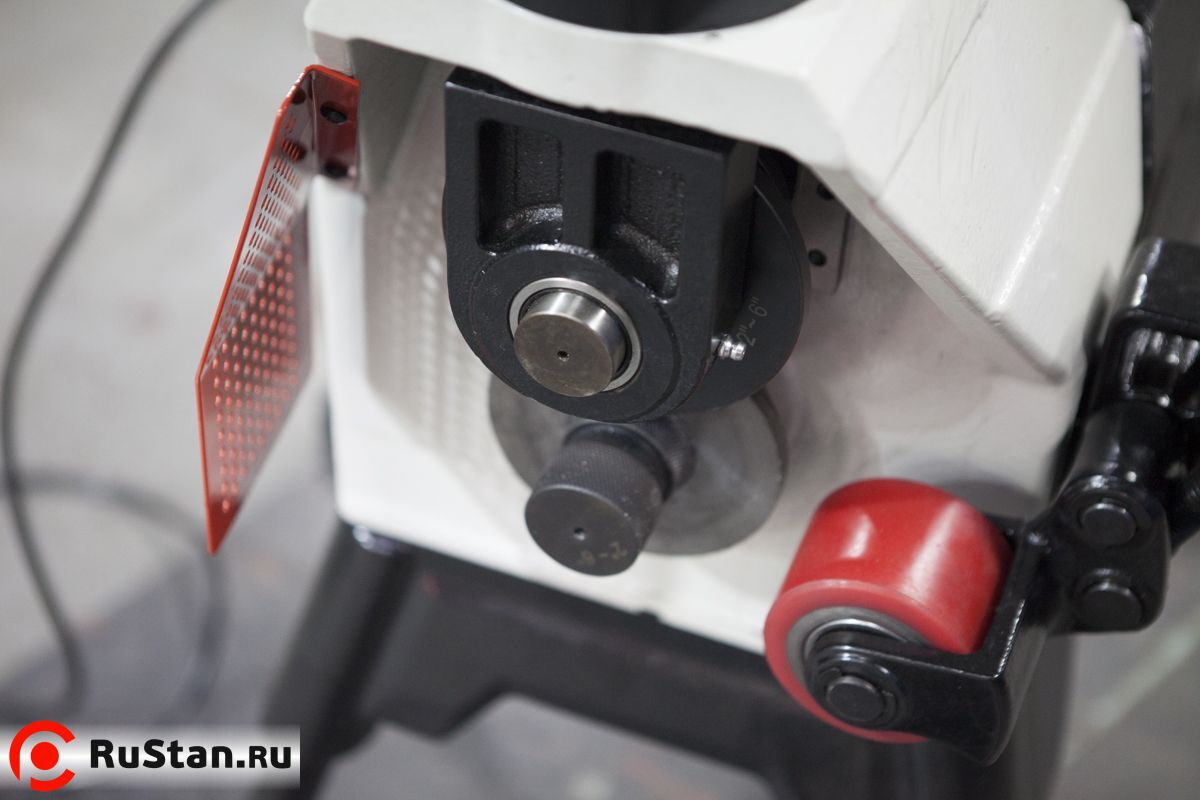

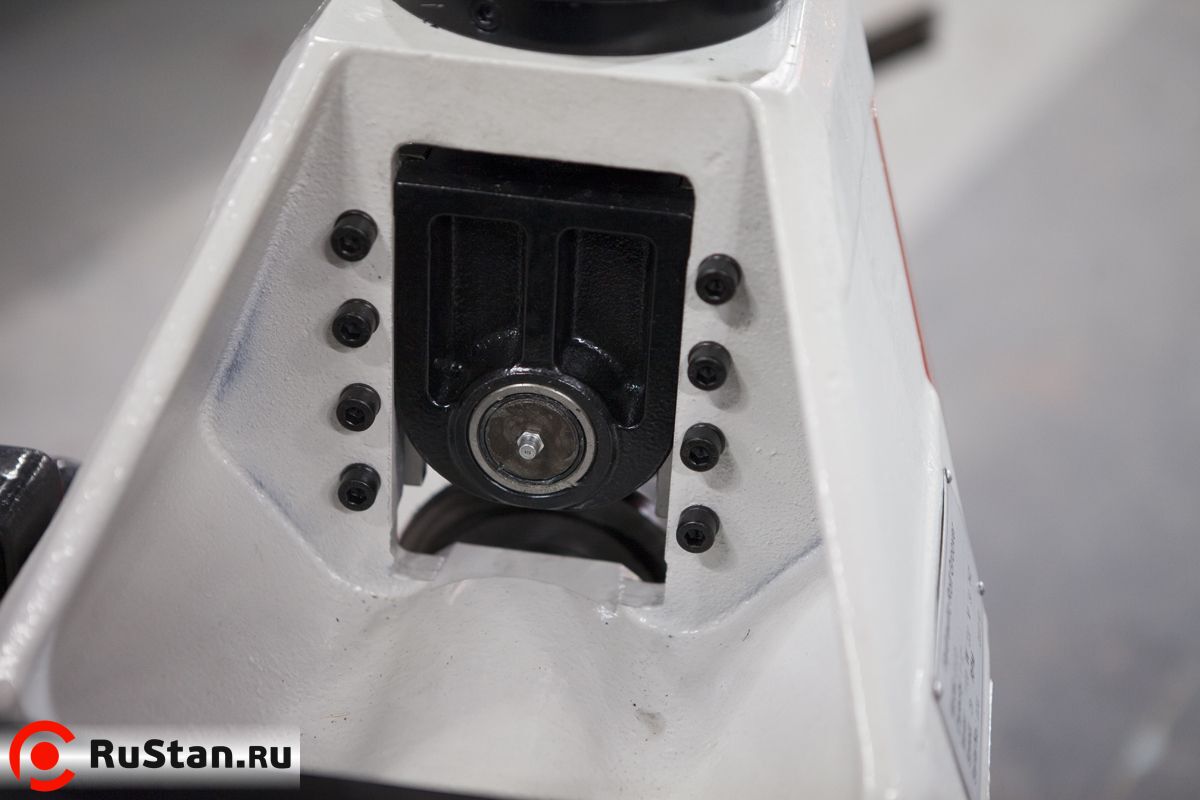

Размещение 2-ух нижних ведущих ролика в станке

Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли.


Технические характеристики G12D

Характеристика Значение
Мощность двигателя 1100 Вт
Скорость вращения шпинделя 24 об/мин
Питание 1фаза, 220 вольт 50Гц
Размеры труб в дюймах 1"-12" (условный проход трубы)
Размеры труб в мм Ø33,5-325мм (фактический наружный диаметр трубы)
Регулируемая одностоечная опора 1шт
Ножной переключатель +
* 4 комплекта верхних накаточных роликов и нижних ведущих роликов 1"-6" сортамент 10 и сортамент 40
6"-8" сортамент 10 и сортамент 40
8"-12" сортамент 10
Габариты (ДхШхВ) 850х500х850мм
Масса G12D станка нетто/брутто 134/154кг

Стандартная комплектация

  • Станок Stalex G12D.
  • Одностоечная опора для труб.
  • Оснастка для накатки желобков (4 комплекта роликов).
  • Ножной переключатель (педаль).
  • Кейс с инструментом.
