Модель: | MF-20 |
|
Артикул: | 00000017356 |
|
Производитель: | Metal Master | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы

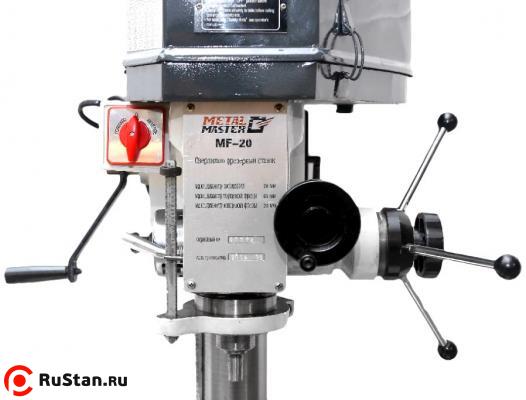

Настольный сверлильно-фрезерный станок Metal Master MF-20 представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

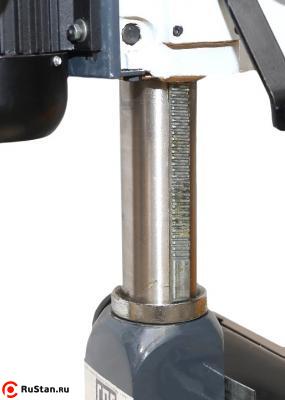

Конструкция станка предоставляет возможность поворота головки на 360 градусов в горизонтальной плоскости, что позволяет обрабатывать взаимно перпендикулярные плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

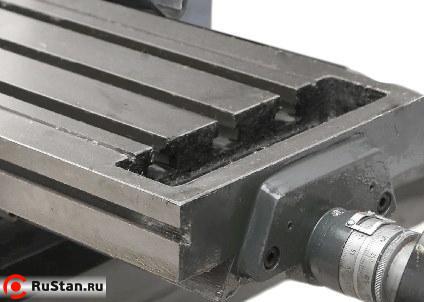

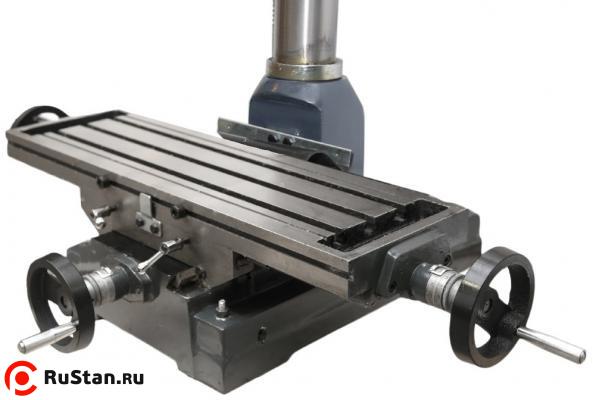

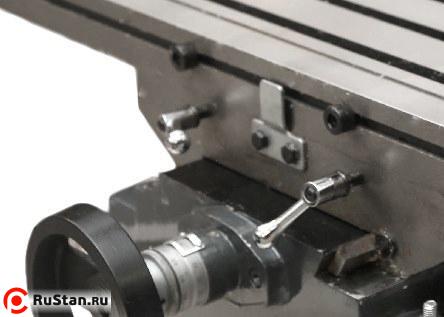

Крестообразный стол перемещается по направляющим типа "ласточкин хвост" с регулируемыми клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества Metal Master MF-20
- Двигатель, рассчитанный на непрерывную работу;

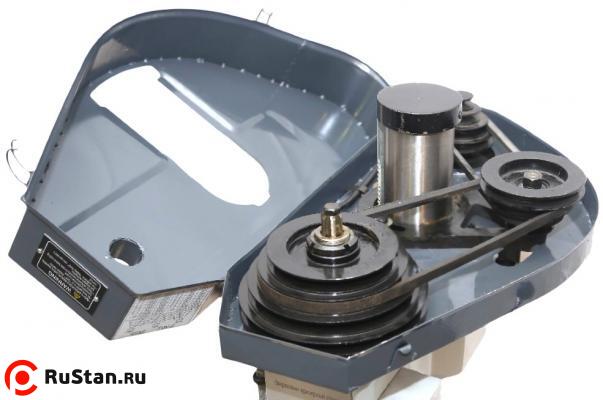

- Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей 100 до 2200 об/мин.
- Большой прецизионный крестовый стол;
- Регулируемая прижимная планка на столе;
- Возможность поворота головки на 360° в горизонтальной плоскости;

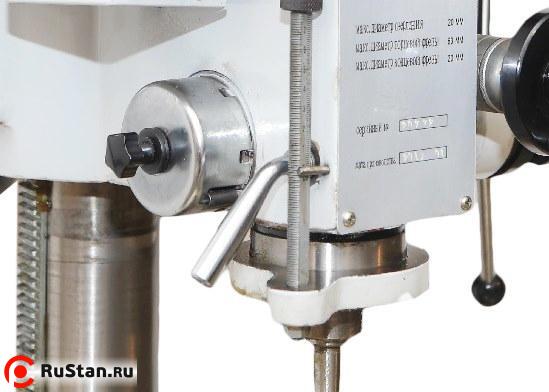

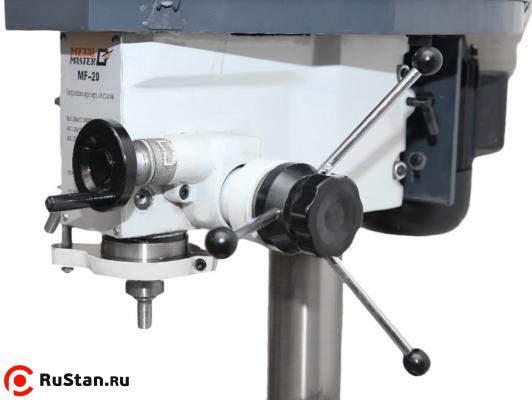

- Точное перемещение пиноли шпинделя;

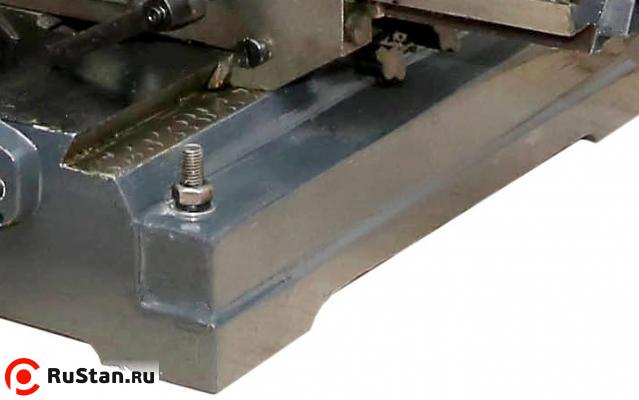

- Прочная чугунная стойка;
- Быстро регулируемый упор глубины сверления;
Технические характеристики MF-20 |
|
---|---|
Характеристика | Значение |
Двигатель | 0,55 кВт, 220 В, ~50 Гц |
Макс.диаметр рассверливания в стали, мм | 20 |
Макс. размер торцевой фрезы, мм | 63 |
Макс. размер концевой фрезы, мм | 20 |

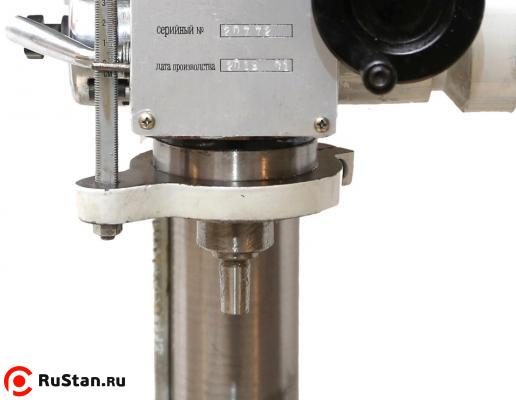

Ход пиноли, мм | 85 |
Конус шпинделя | МТ 3 |
Расстояние от оси шпинделя до стола, мм | 420 |
Расстояние между осью шпинделя и стойкой | 181.5 |
Поворот фрезерной головы в горизонтальной пл-ти, град. | ± 360 |

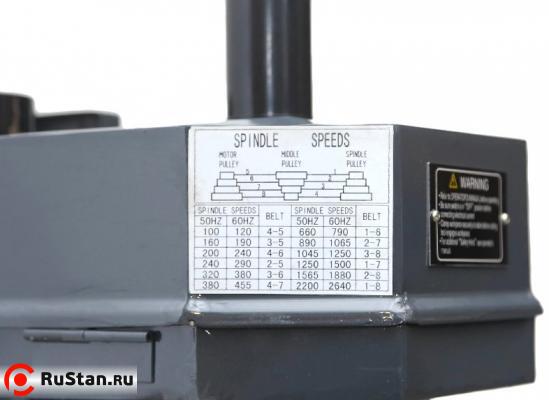

Кол-во скоростей | 6 |
Скорости шпинделя, об/мин | 100-2200 |
Длина стола | 520 |
Ширина стола, мм | 160 |
Ход оси Х, мм | 290 |
Ход оси Y, мм | 130 |
Габаритные размеры упаковки (ДхШхВ) | 752х680х1000 |
Общий вес, кг | 150 |
Стандартная комплектация Metal Master MF-20

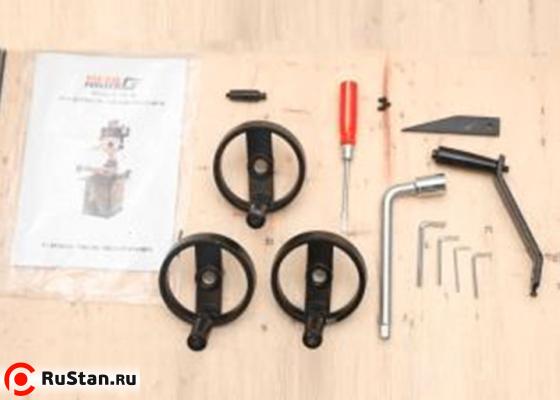

- Комплект инструмента для обслуживания.
- Станок в сборке.
- Инструкция.
