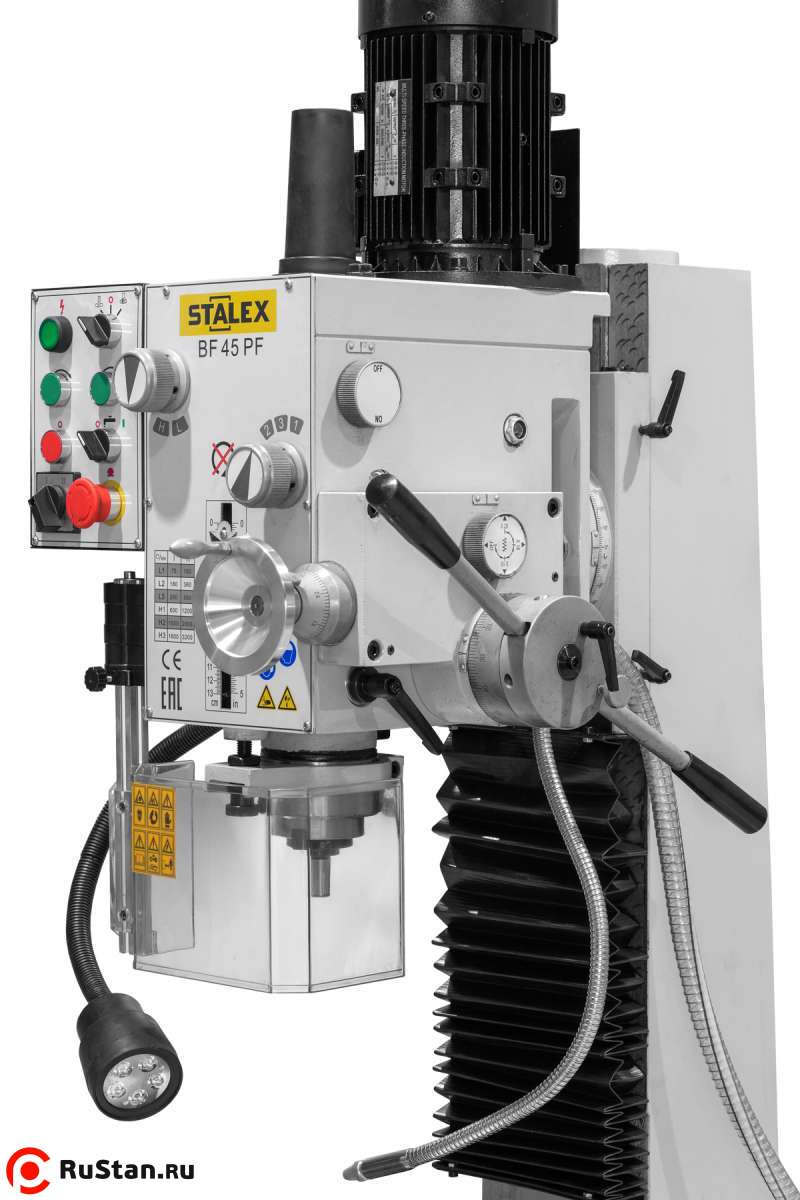

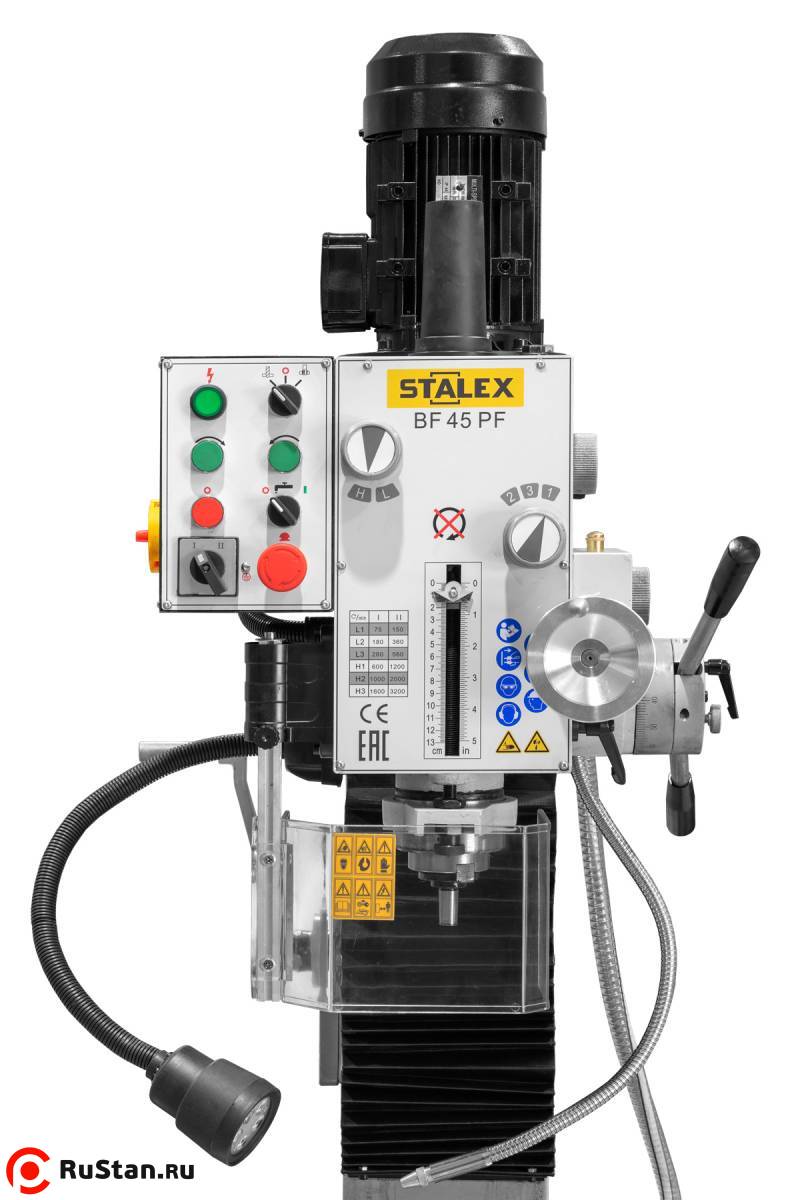

Настольный фрезерно-сверлильный станок STALEX BF45PF

STALEX BF45PF предназначен для фрезерования, растачивания и сверления металлических заготовок и расщепляемых пластмасс, включая обработку под углом. Станок также поддерживает нарезание резьбы. Диаметр сверления достигает 45 мм в чугуне и 32 мм в стали Ст. 3, максимальный диаметр растачивания составляет 100 мм.

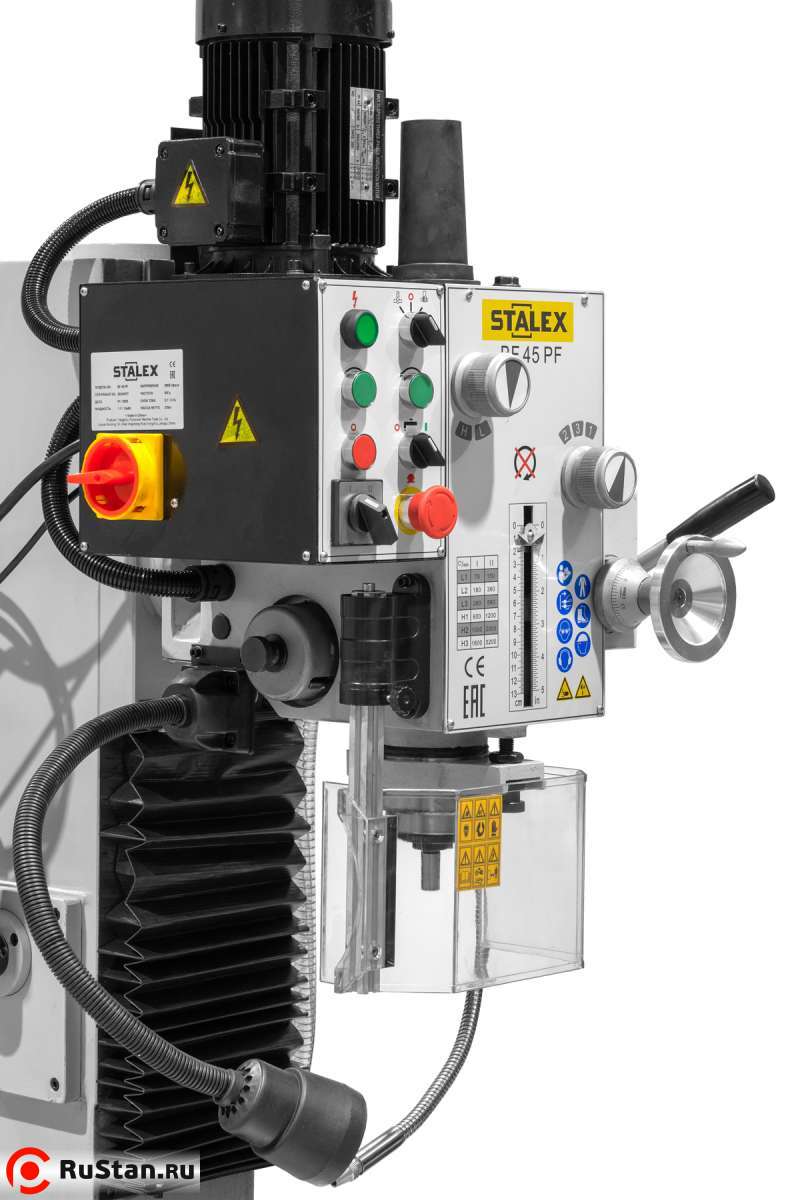

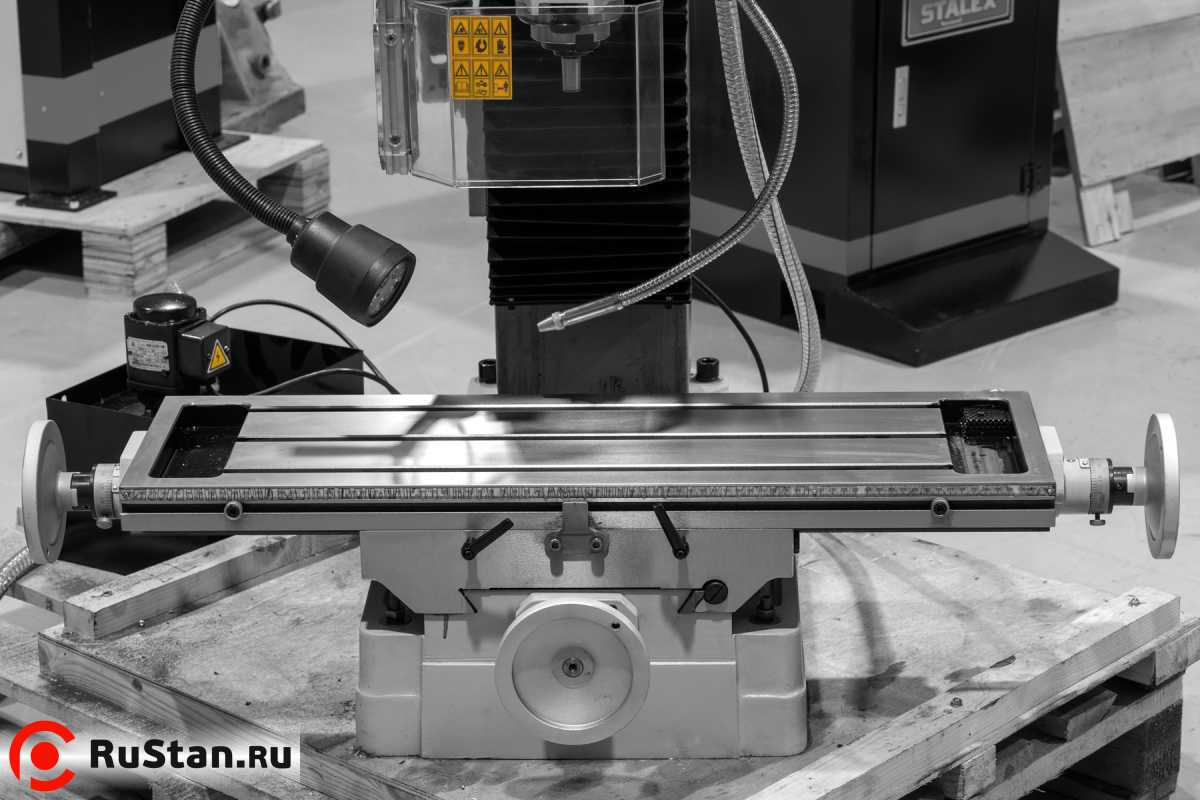

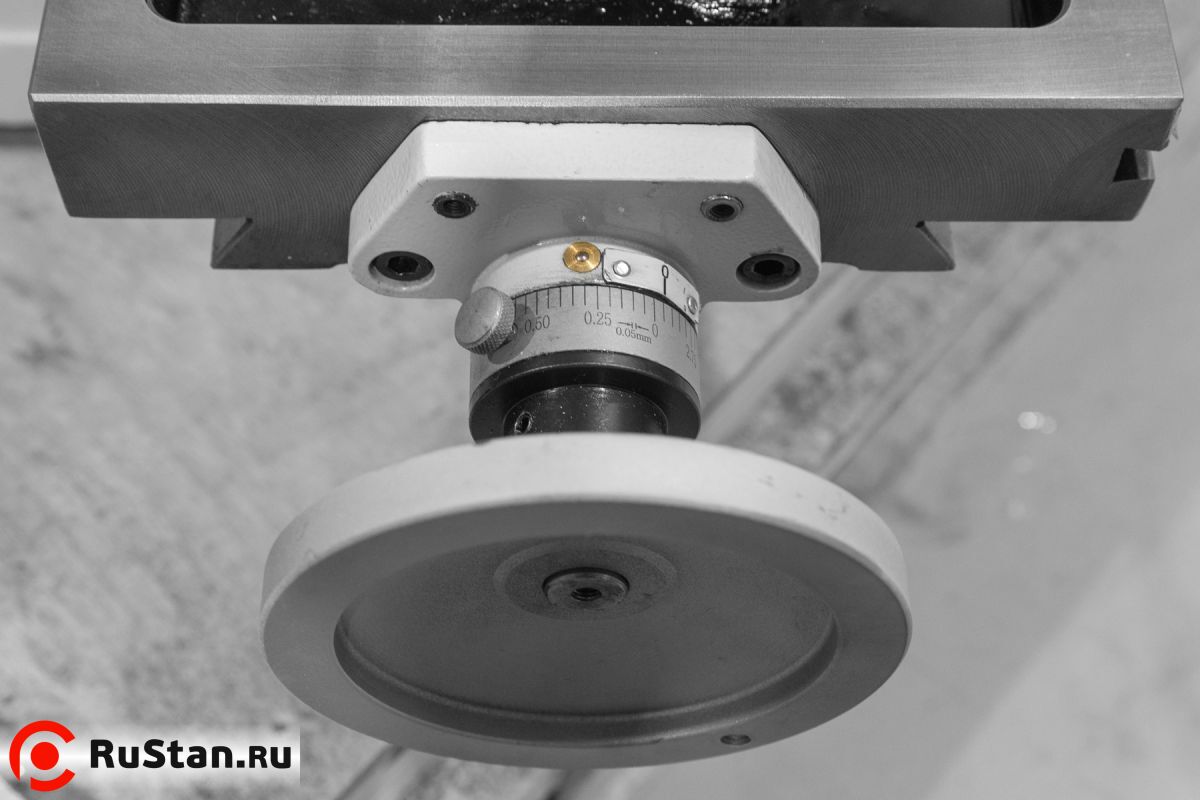

Стол размером 800×240 мм допускает нагрузку до 75 кг. Перемещения по осям X/Y/Z составляют 560/190/350 мм. Фрезерная головка наклоняется на ±45°, расстояние от шпинделя до стола равно 460 мм. Предельные диаметры торцевого фрезерования и концевой фрезы составляют соответственно 80 и 32 мм.

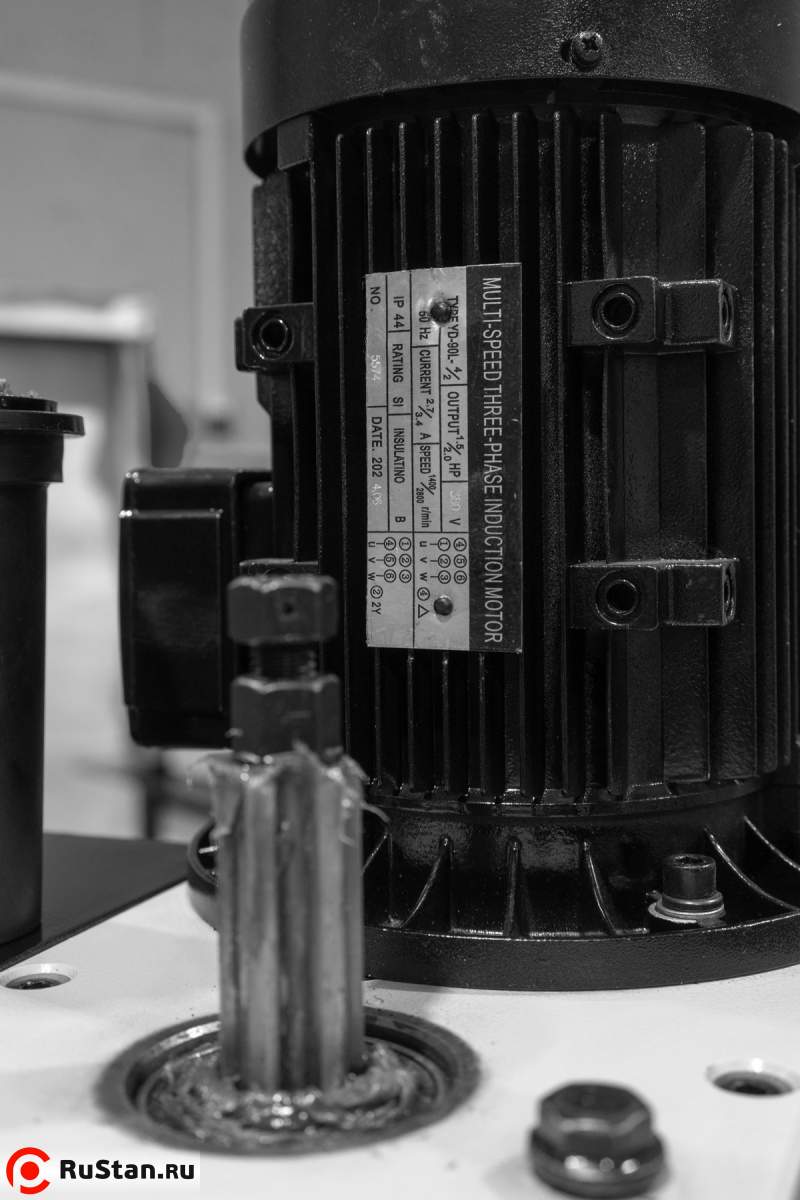

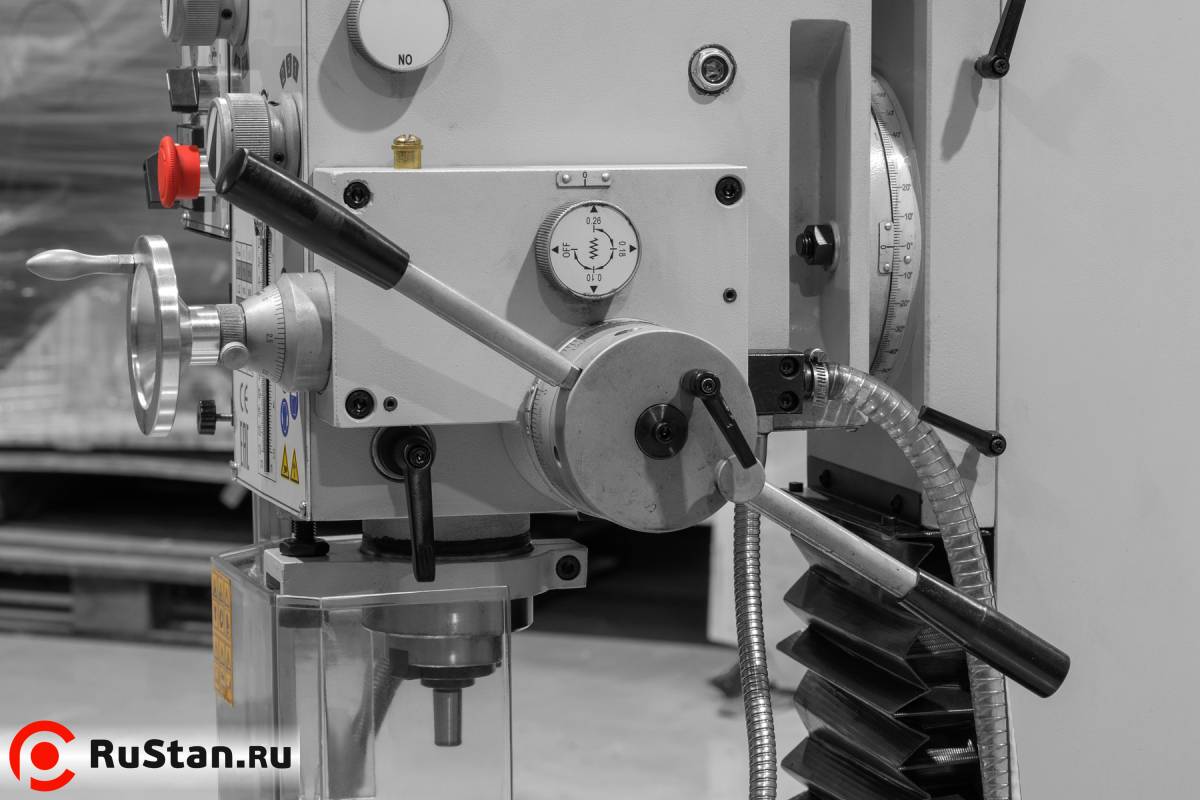

Двухступенчатый двигатель мощностью 1,5 кВт рассчитан на непрерывную работу от сети 380 В. Шпиндель имеет 12 скоростей в диапазоне 75–3200 об/мин и установлен на конических подшипниках. Пиноль с ходом 120 мм оснащена автоматической подачей по оси Z.

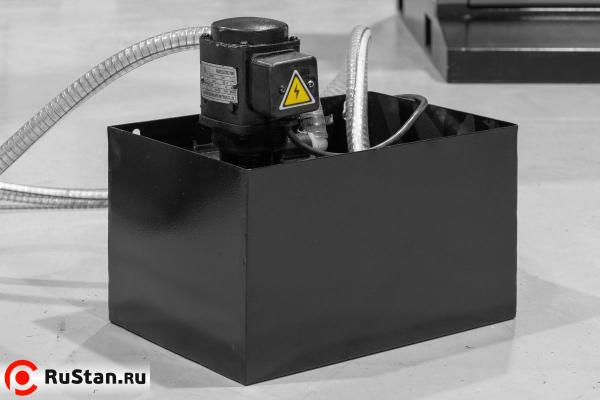

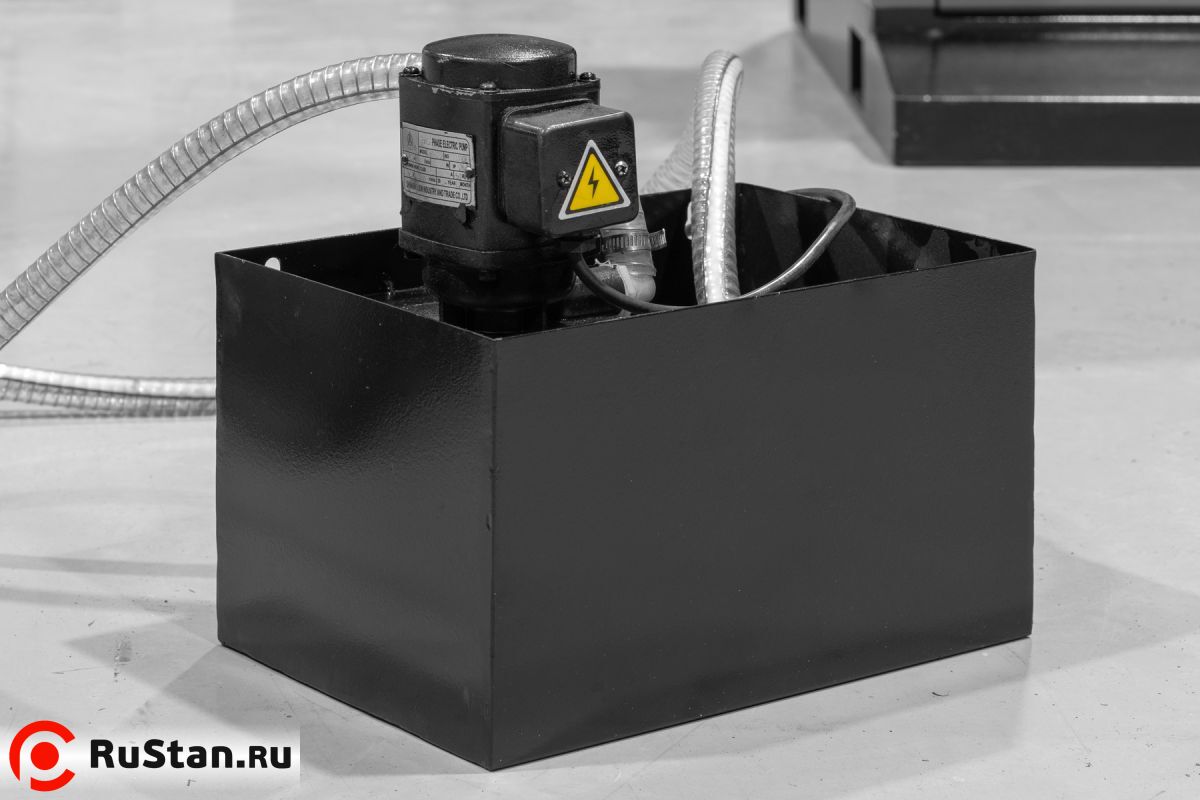

Конструкция выполнена из серого чугуна, направляющие имеют профиль «ласточкин хвост». Система подачи СОЖ входит в стандартную комплектацию вместе с подставкой и LED-лампой местного освещения. В электрической части применяются компоненты Siemens.

Преимущества

• Фрезерование, растачивание, сверление и резьбонарезание на одном станке.
• Сверление чугуна диаметром до 45 мм и стали Ст. 3 до 32 мм.
• Растачивание диаметром до 100 мм.
• Торцевое фрезерование диаметром до 80 мм.
• Возможность работы концевыми фрезами диаметром до 32 мм.
• Рабочий стол 800×240 мм с допустимой нагрузкой 75 кг.
• Перемещения X/Y/Z 560/190/350 мм.
• Наклон фрезерной головки на ±45°.
• Ход пиноли шпинделя 120 мм.
• Автоматическая подача пиноли по оси Z.
• 12 скоростей шпинделя в пределах 75–3200 об/мин.
• Конические подшипники шпинделя.
• Двухступенчатый двигатель мощностью 1,5 кВт.
• Несущая конструкция из серого чугуна.
• Направляющие «ласточкин хвост».
• Система СОЖ в стандартном комплекте.
• LED-освещение рабочей зоны.
• Электрокомпоненты Siemens.

Особенности конструкции

Область применения

• Сверление отверстий диаметром до 45 мм в чугуне.
• Сверление стали Ст. 3 диаметром до 32 мм.
• Растачивание диаметром до 100 мм.
• Торцевое фрезерование диаметром до 80 мм.
• Обработка концевыми фрезами диаметром до 32 мм.
• Нарезание резьбы в металлических заготовках.
• Фрезерование, растачивание и сверление расщепляемых пластмасс.
• Угловое сверление и фрезерование с наклоном головки.

Комплектация

• Зажимная тяга M12
• Сверлильный патрон B16
• Оправка сверлильного патрона ISO30/B16
• Переходная оправка ISO30/MT-3
• Система СОЖ
• Подставка
• Лампа местного освещения LED
• Автоподача пиноли шпинделя по оси Z
• Инструмент для обслуживания
• Инструкция по эксплуатации
• Деталировка
• Сертификат точности
