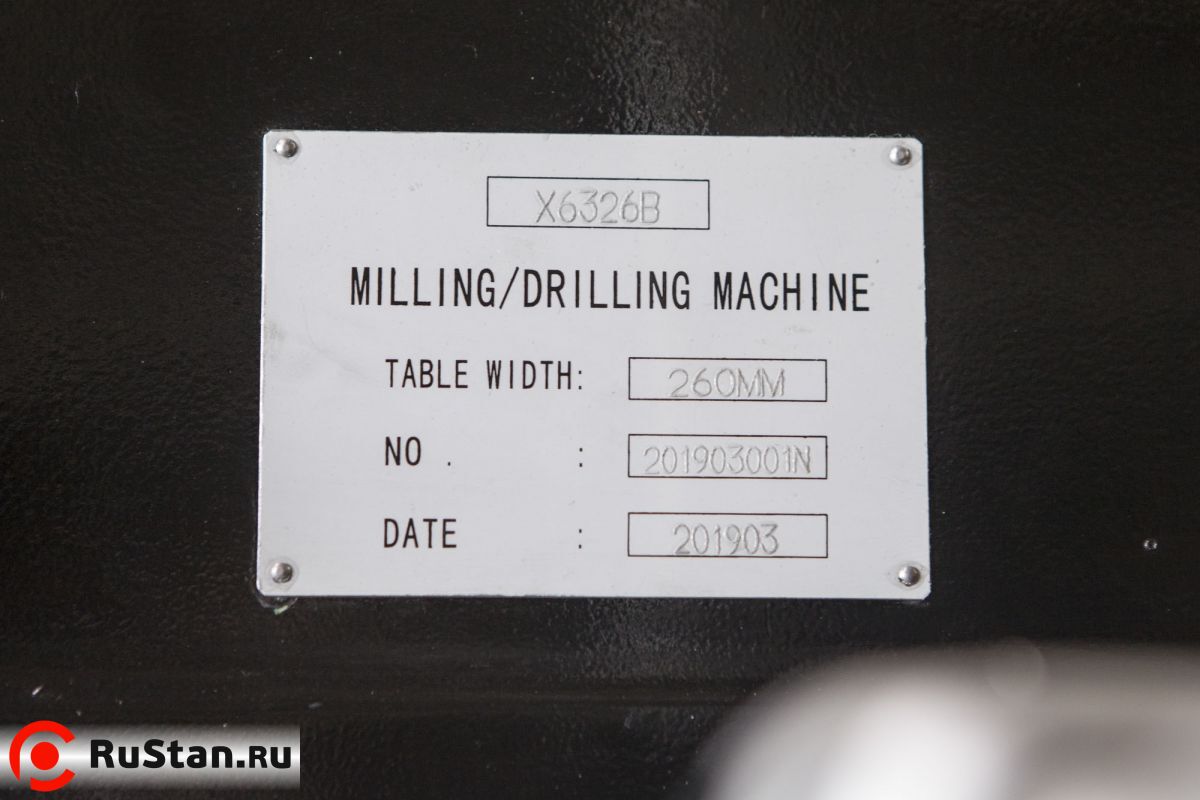

Универсально-фрезерный станок Stalex X6326B

STALEX X6326B — универсально-фрезерный станок по металлу, предназначенный для выполнения вертикального и горизонтального фрезерования, сверления и нарезания резьбы. Оборудование применяется для обработки заготовок из металлов и полимерных материалов, поддающихся обработке резанием, в механических, инструментальных и ремонтных цехах.

Станок оснащён вертикальным и горизонтальным шпинделями с конусом ISO40 DIN 2080. Вертикальный шпиндель имеет 12 скоростей вращения в диапазоне 67–2010 об/мин, горизонтальный — 12 скоростей в диапазоне 40–1300 об/мин. Возможность использования двух шпинделей расширяет перечень выполняемых фрезерных операций.

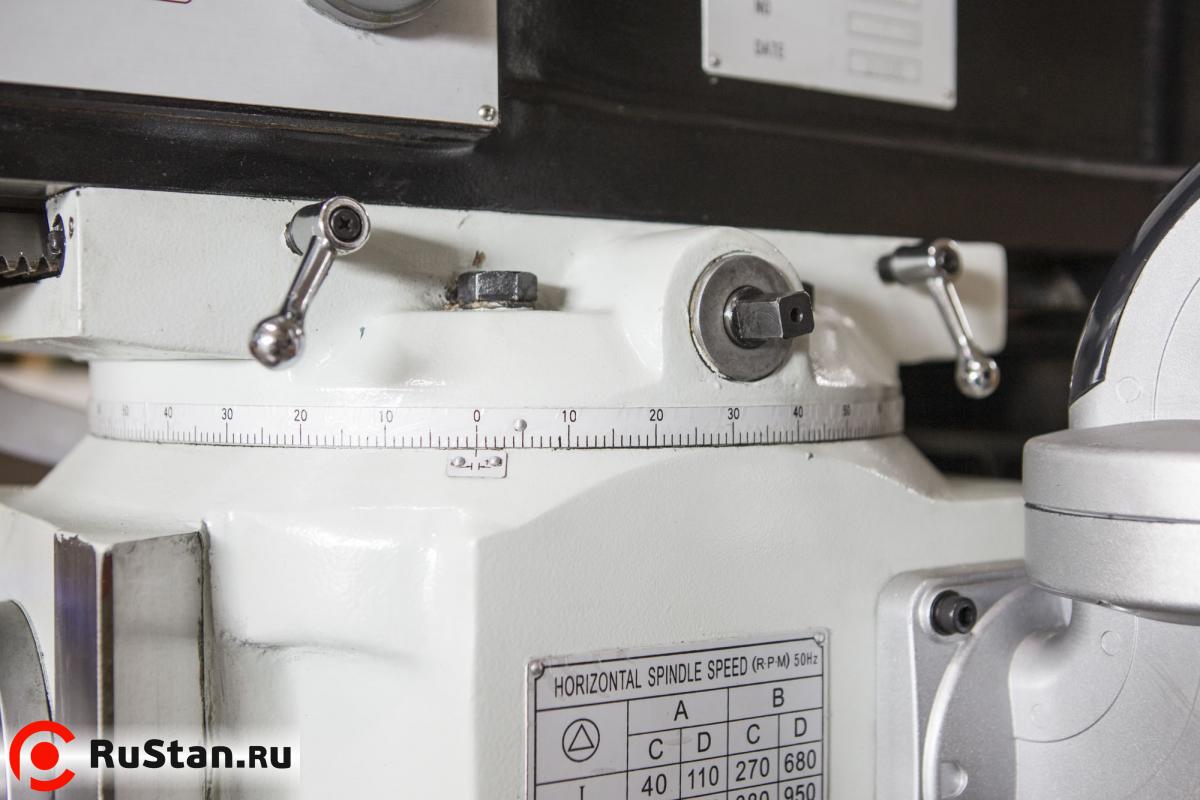

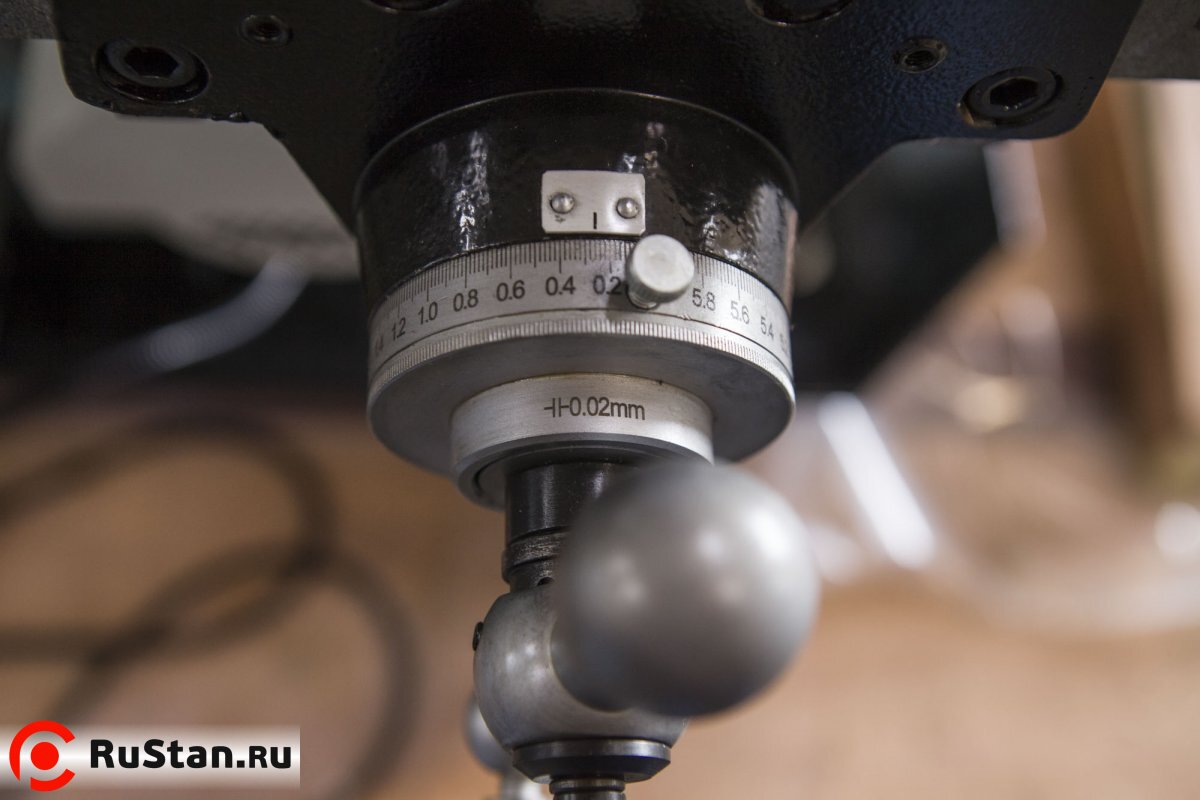

Рабочий стол размером 1120×260 мм имеет перемещения по осям X/Y 600×300 мм. Предусмотрены автоматические подачи по осям X, Y и Z, автоматическая подача пиноли шпинделя и точная регулировка подачи по оси Z. Вертикальная фрезерная головка наклоняется вправо и влево на ±45°.

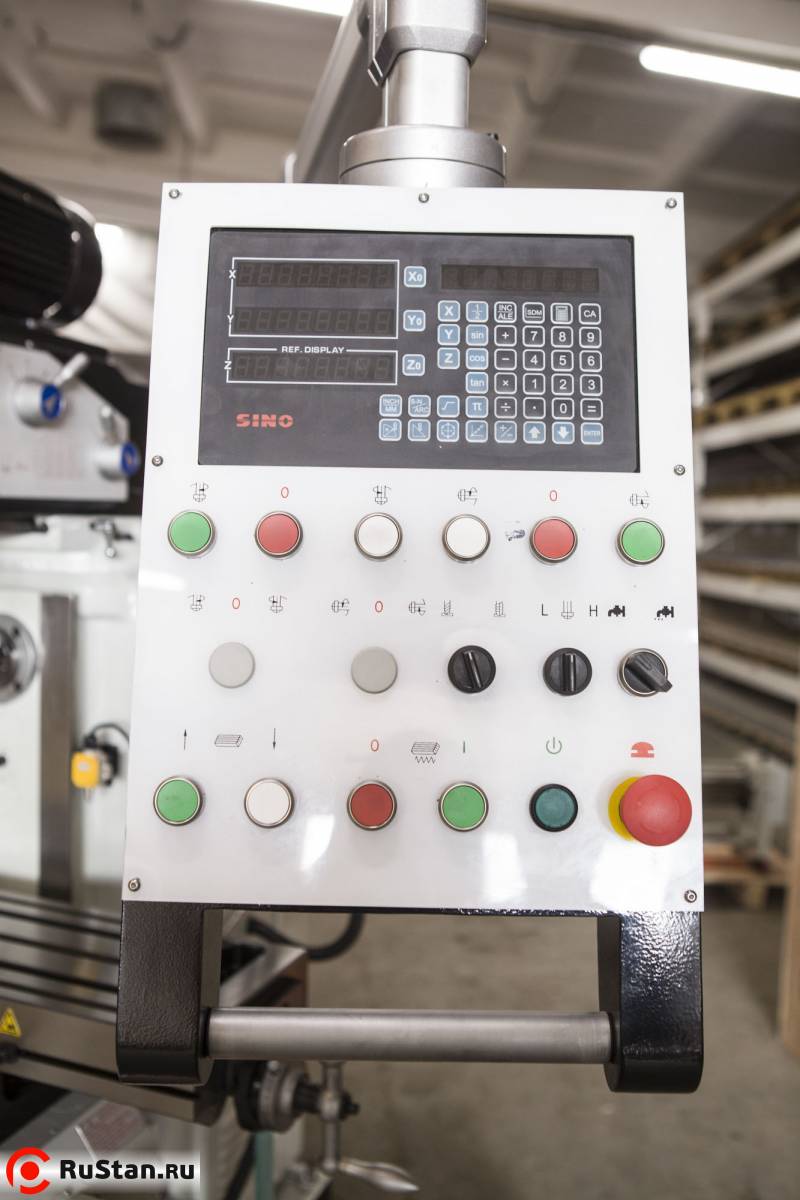

Для контроля перемещений станок комплектуется устройством цифровой индикации X POS DRO 3 по трём осям с ценой деления 0,005 мм. Также предусмотрены встроенная система подачи СОЖ, поддон для сбора стружки, лампа местного освещения и режим резьбонарезания.

Преимущества

• Универсально-фрезерный станок для обработки металлов и полимерных материалов.
• Возможность вертикального и горизонтального фрезерования на одном станке.
• Вертикальный и горизонтальный шпиндели с конусом ISO40 DIN 2080.

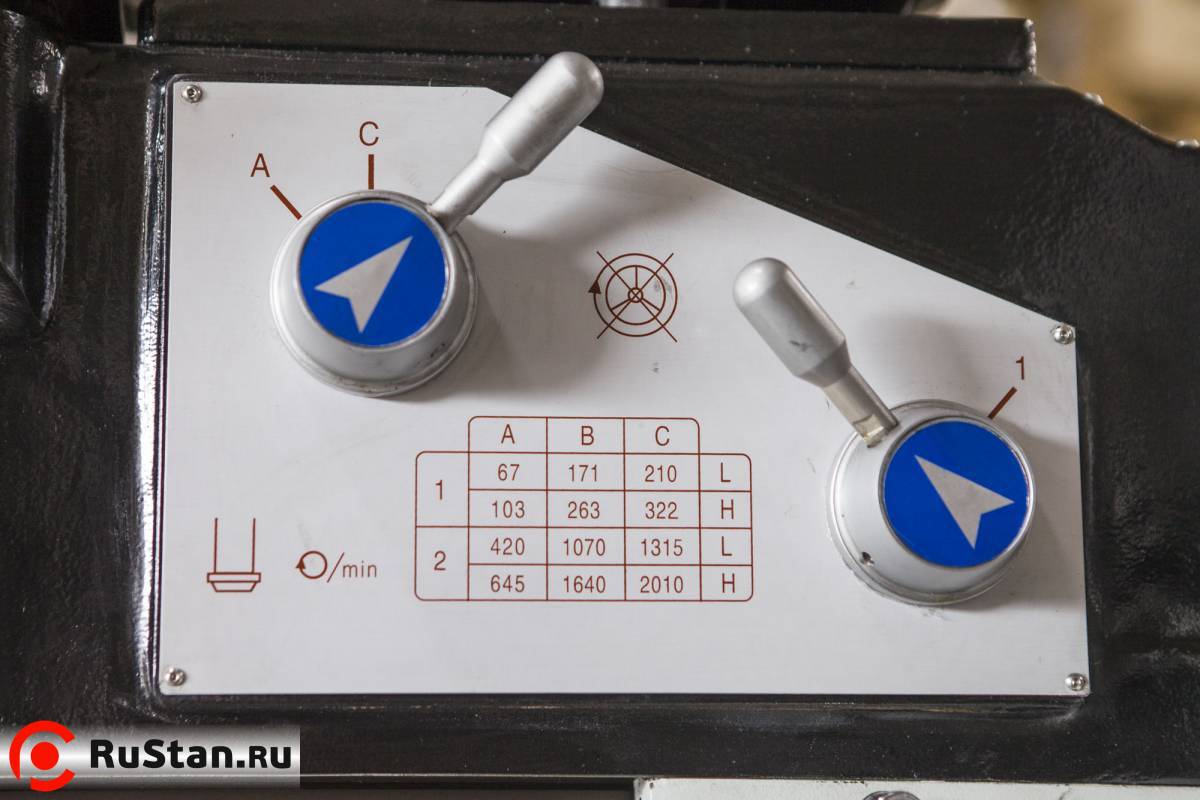

• 12 скоростей вращения вертикального шпинделя — 67–2010 об/мин.

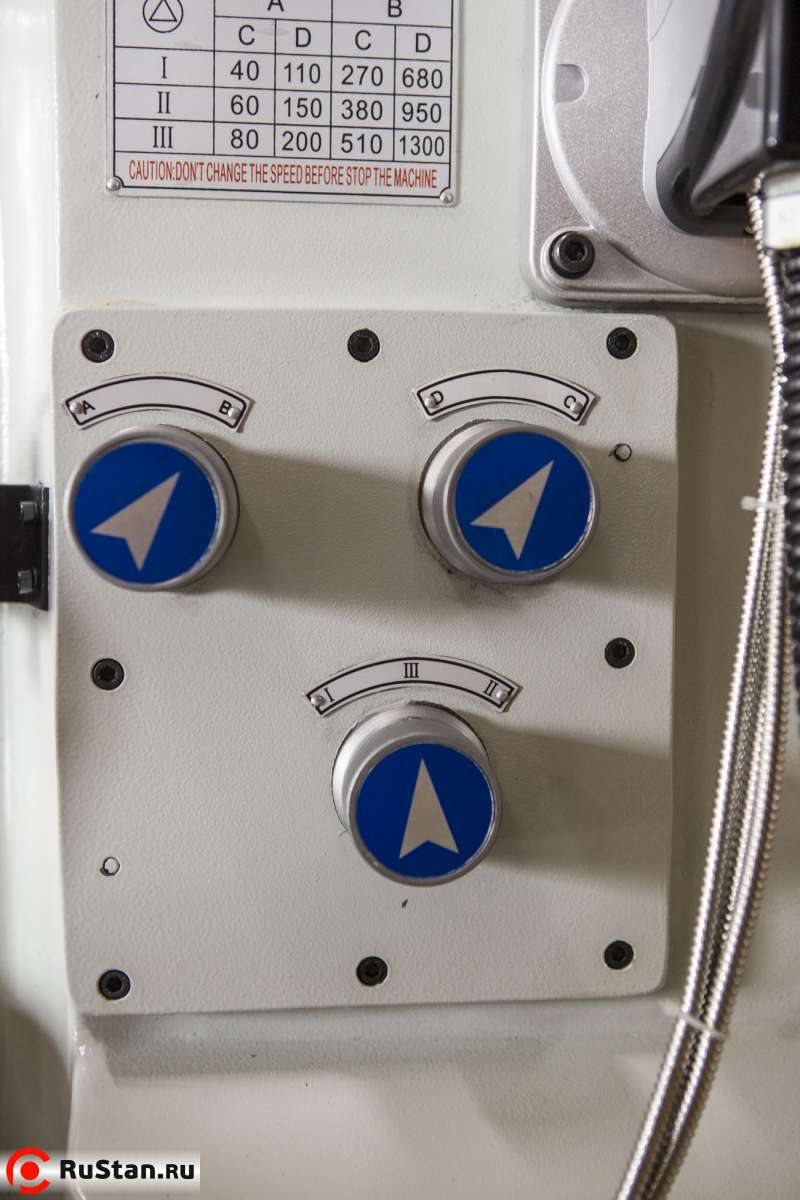

• 12 скоростей вращения горизонтального шпинделя — 40–1300 об/мин.
• Максимальный диаметр сверления чугуна — 40 мм.
• Максимальный диаметр торцевого фрезерования — 125 мм.
• Максимальный диаметр концевого фрезерования — 25 мм.
• Максимальный размер резьбонарезания — М16.
• Рабочий стол размером 1120×260 мм.
• Перемещения стола по осям X/Y — 600×300 мм.

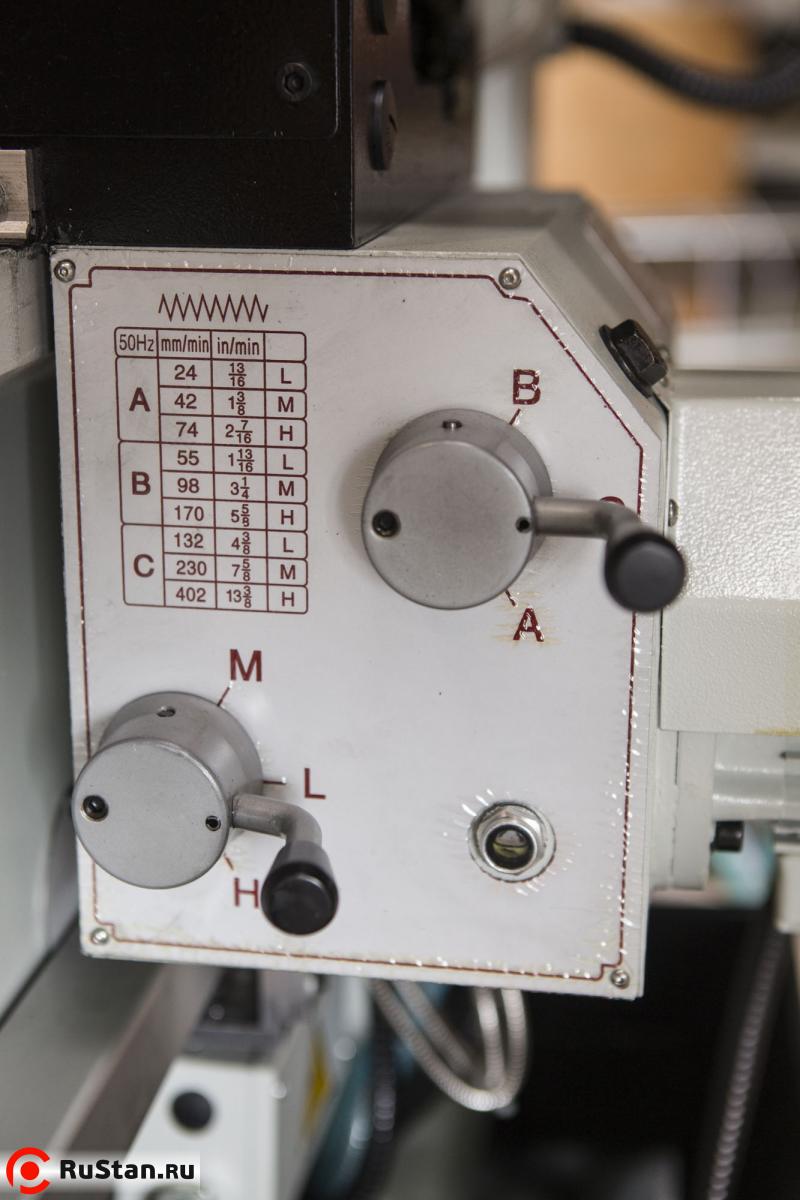

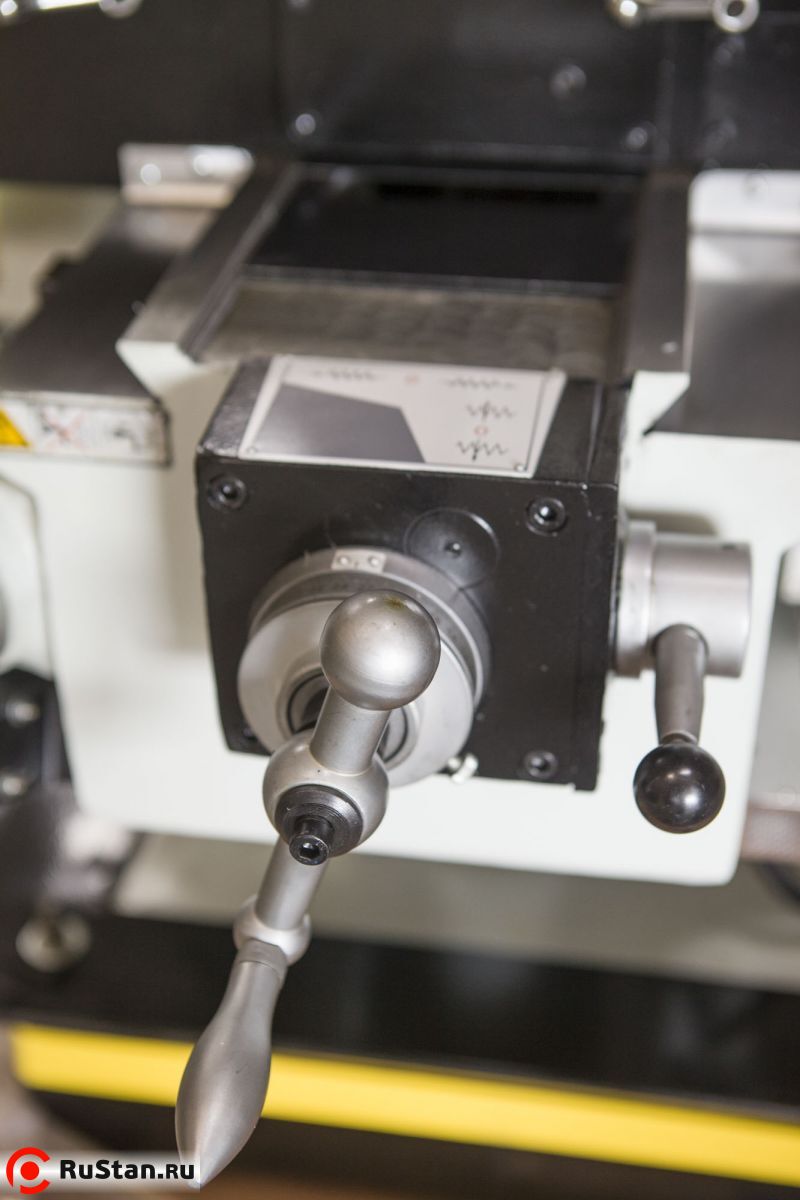

• Автоматические подачи по осям X, Y и Z.

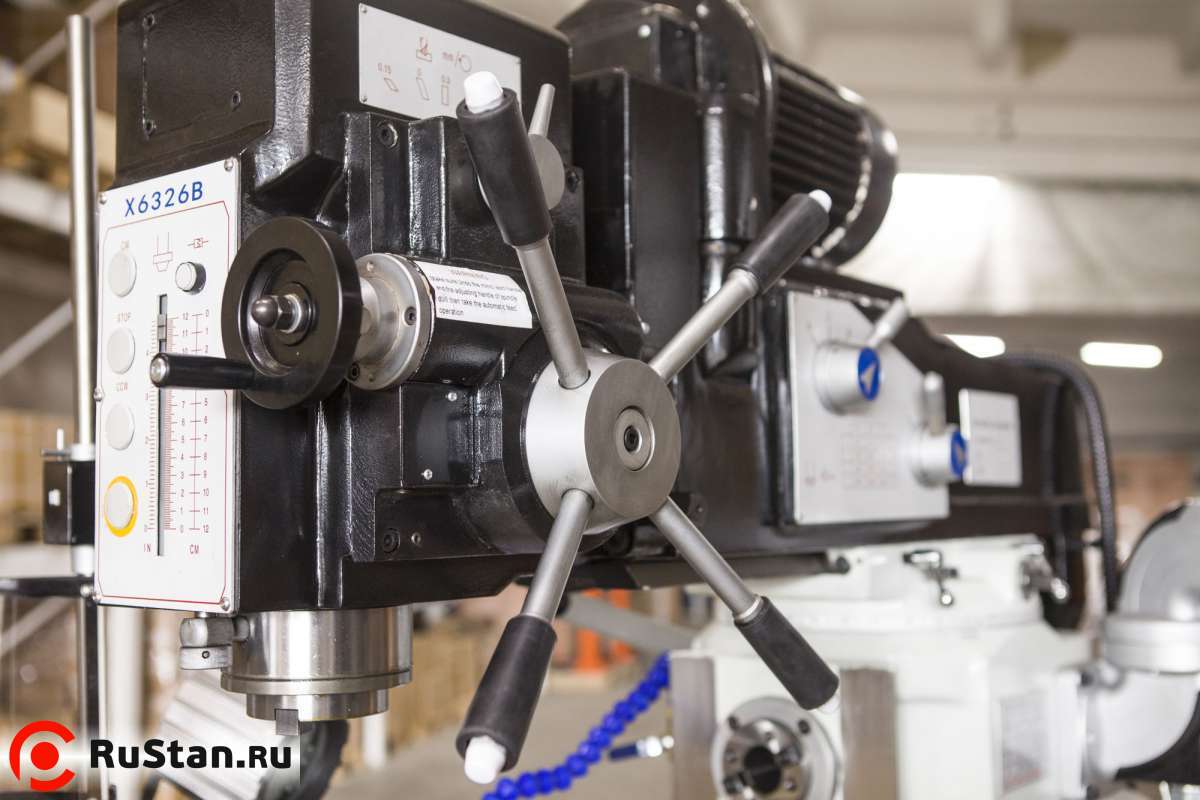

• Автоматическая подача пиноли шпинделя.

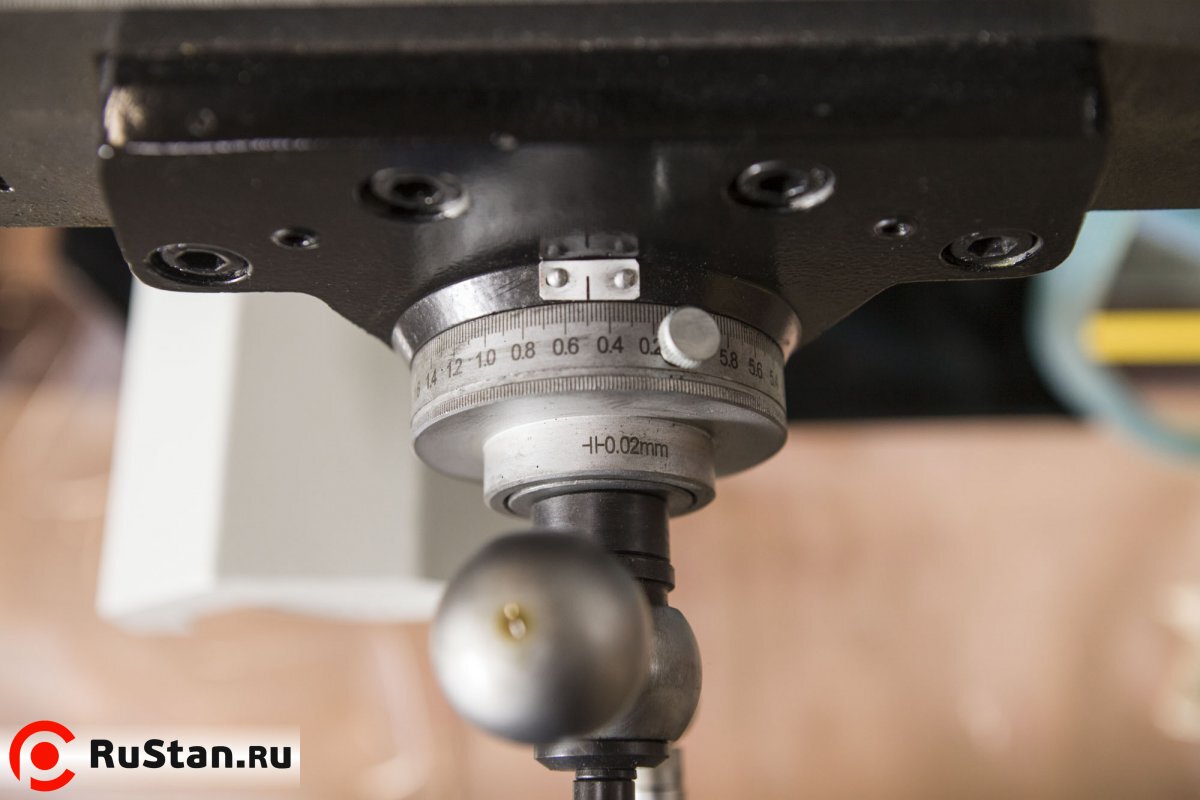

• Три значения подачи пиноли — 0,1/0,15/0,3 мм/об.
• Наклон фрезерной головки на ±45°.

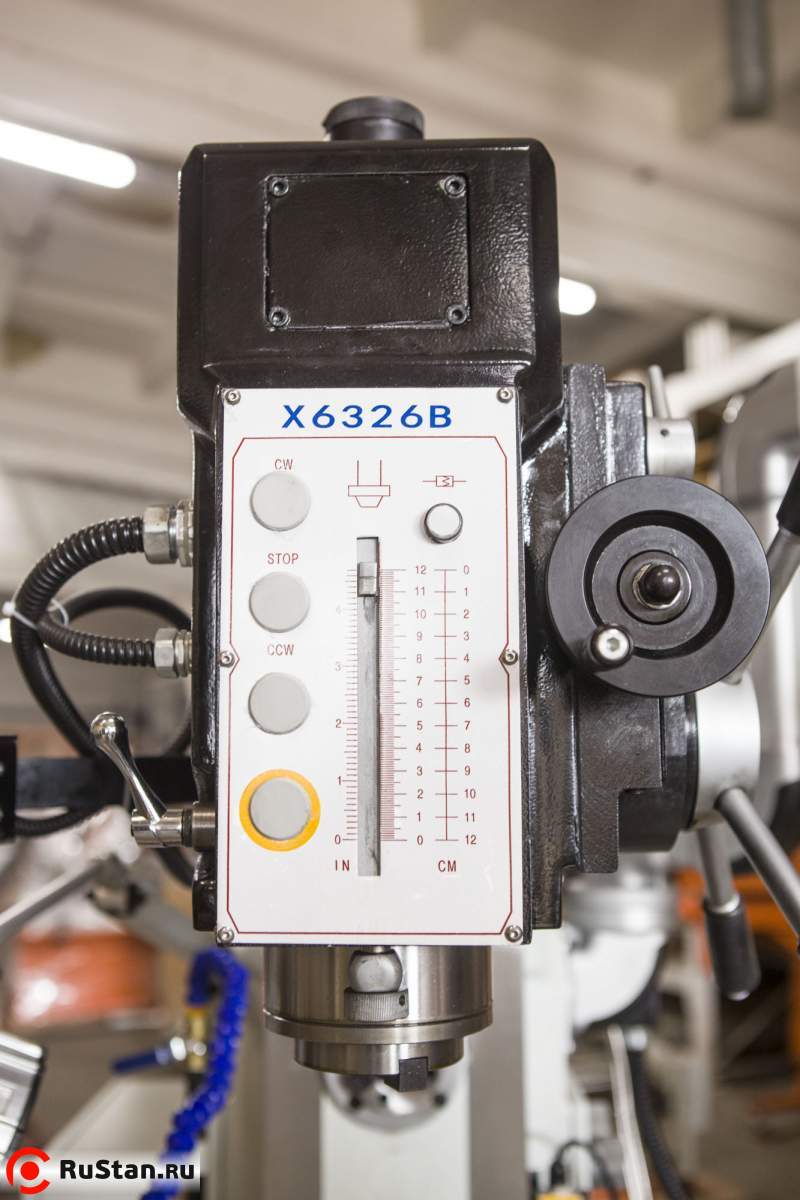

• Правое и левое вращение шпинделя.
• Режим нарезания резьбы.
• Радиальное биение переднего конца шпинделя — не более 0,01 мм.
• Усиленные упорные подшипники шпинделя.
• Устройство цифровой индикации X POS DRO 3 по трём осям.
• Встроенная система подачи СОЖ.
• Поддон для сбора стружки и лампа местного освещения.

Особенности конструкции

Область применения

• Вертикальное фрезерование металлических заготовок.
• Горизонтальное фрезерование деталей.
• Обработка плоскостей, пазов, уступов и канавок.
• Торцевое и концевое фрезерование.
• Сверление отверстий в чугунных и других обрабатываемых заготовках.
• Нарезание внутренних резьб до М16.
• Обработка деталей под различными углами.
• Фрезерование полимерных материалов, поддающихся резанию.
• Работа в механических, инструментальных и ремонтных цехах.
• Единичное и мелкосерийное изготовление деталей.

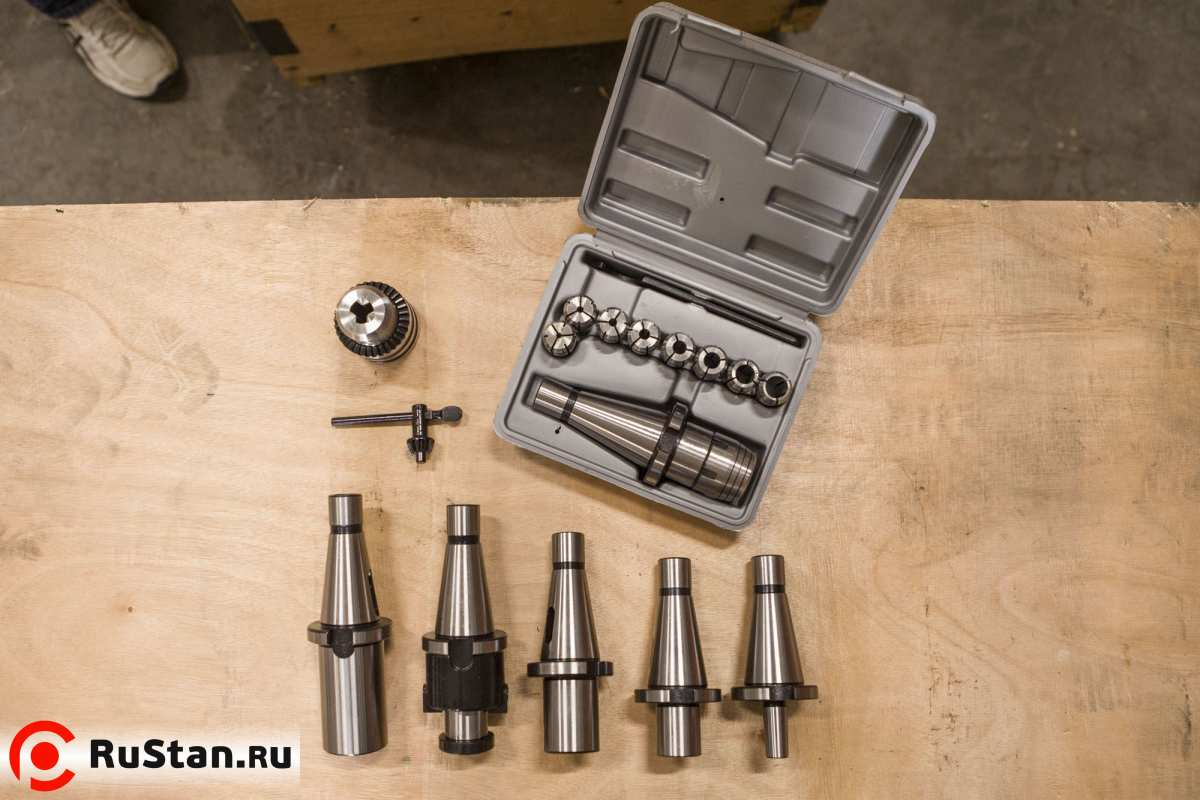

Комплектация

• Сверлильный патрон Ø16 мм
• Оправка сверлильного патрона
• УЦИ по 3-м осям
• Переходные оправки ISO40/MK-4, ISO40/MK-3, ISO40/MK-2
• Оправка торцевой фрезы ISO40/Ø32 мм
• Цанговый патрон ISO40 с набором из 8 цанг Ø4, 5, 6, 8, 10, 12, 14, 16 мм
• Клин сверлильного патрона
• Ключ 21/24

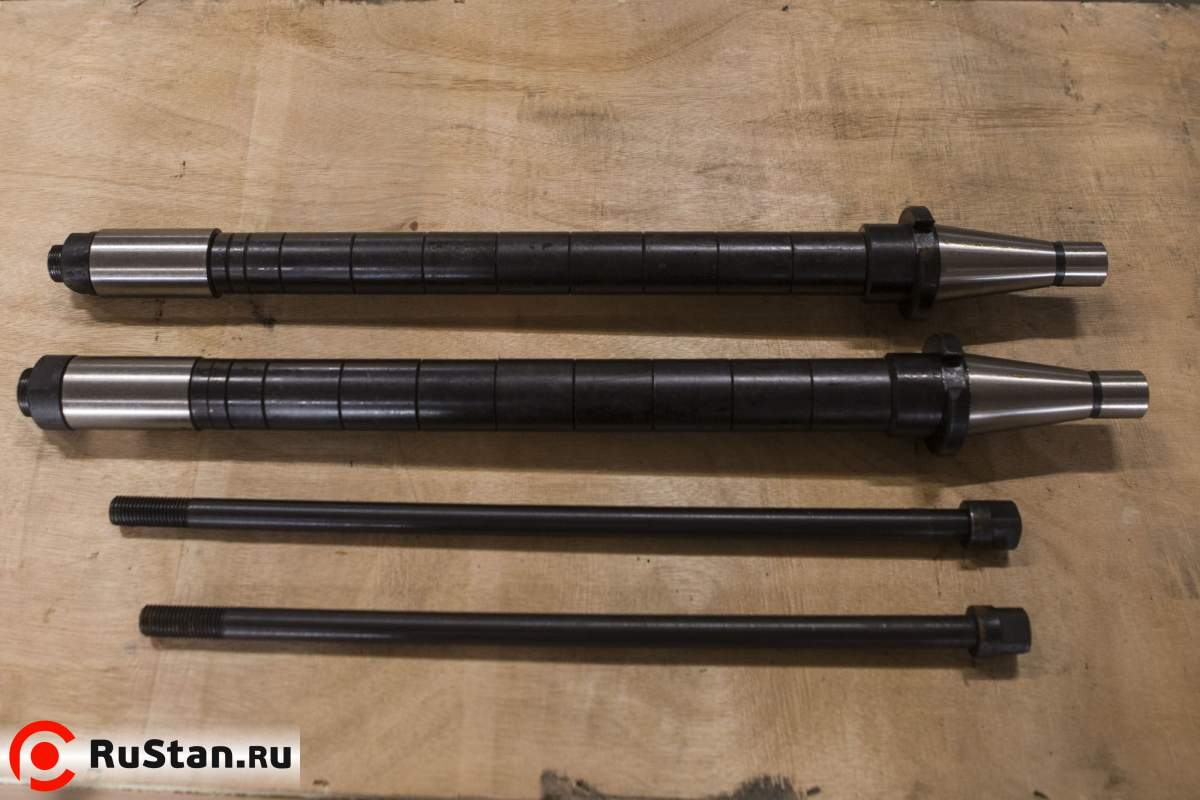

• Зажимная тяга — 2 шт.
• Оправка для горизонтального фрезерования — 2 шт.
• Лампа местного освещения
• Система подвода СОЖ
• Инструкция по эксплуатации
• Сертификат точности
• Упаковочный лист
