Модель:
JMD-1144GHV DRO
Артикул:
50000929T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

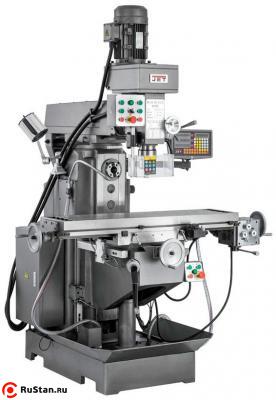

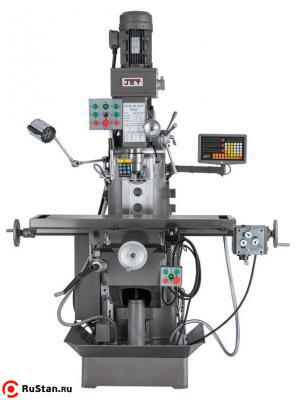

Широкоуниверсальный консольно-фрезерный станок JET JMD-1144GHV DRO, благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене интересен широкому кругу потребителей. Это более продвинутая модель в сравнении с моделями JMD-939

Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

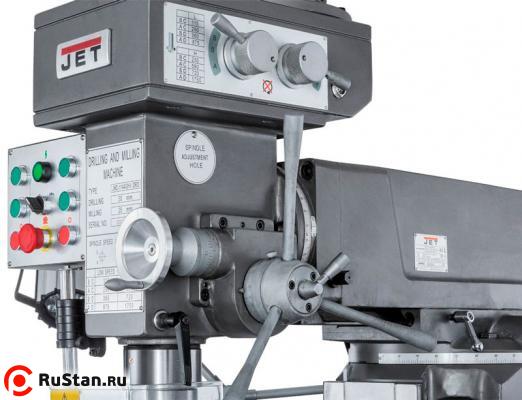

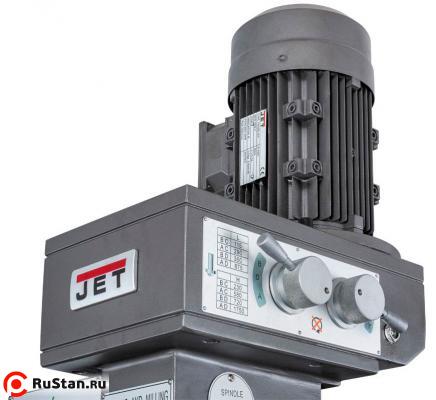

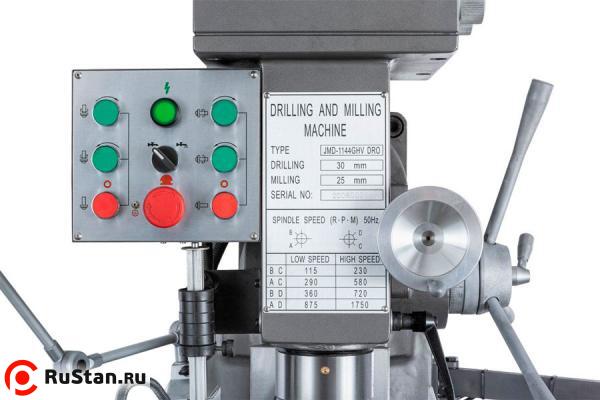

На станке JET JMD-1144GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный шпиндель мощностью 1,5 кВт и горизонтальный шпиндель 2,2кВт со скоростями вращения в диапазонах 115-1750 и 40-1300 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 420 мм, вертикальным шпинделем до колонны от 200 до 650 мм; горизонтальный шпиндель-стол – от 15 до 365мм. Выбор скоростей вертикального шпинделя осуществляется с помощью 8-ми ступенчатой коробки скоростей и имеет предустановленные скорости: 115, 230, 290, 360, 580, 720, 875, 1750 об/мин.

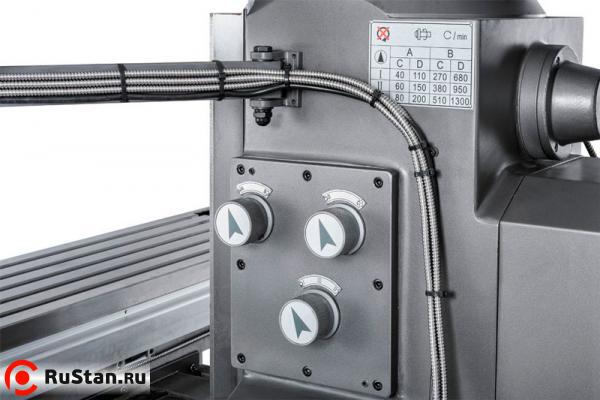

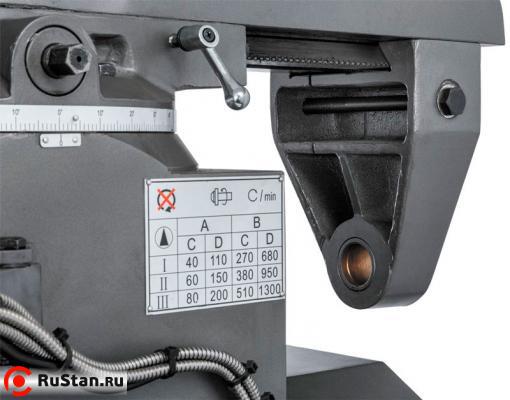

Скорость вращения горизонтального шпинделя изменяется с помощью 12-ти ступенчатой коробки скоростей со следующими значениями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/мин.

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

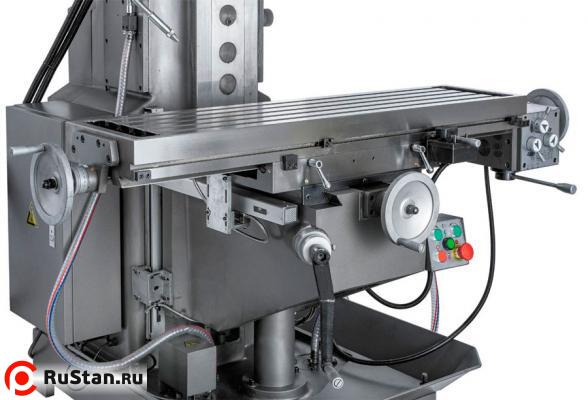

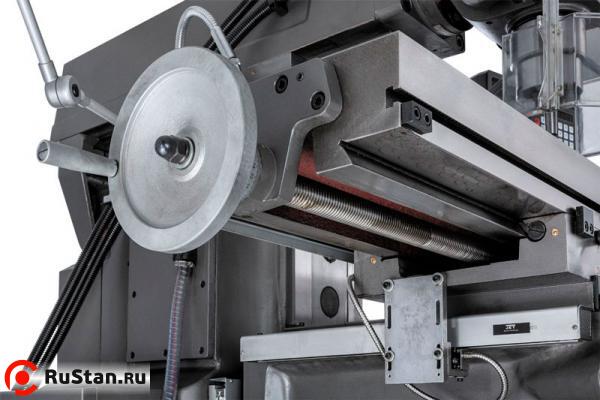

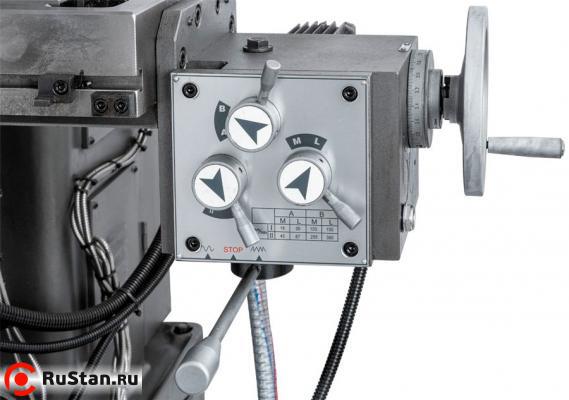

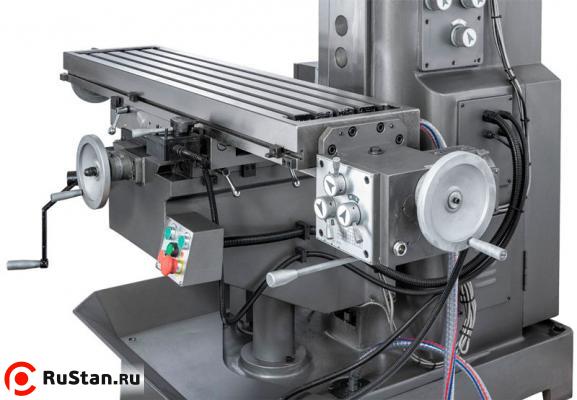

Рабочий стол станка имеет размер 1120х280 мм, ход стола по осям Х и Y – 600х270мм. Для осуществления автоматической подачи стола по оси X станок оснащен коробкой скоростей с 8-мью скоростями: 16, 26, 45, 67, 100, 150, 255, 380 мм/мин.

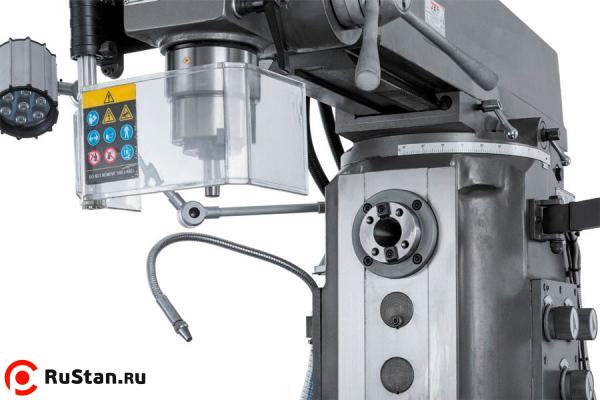

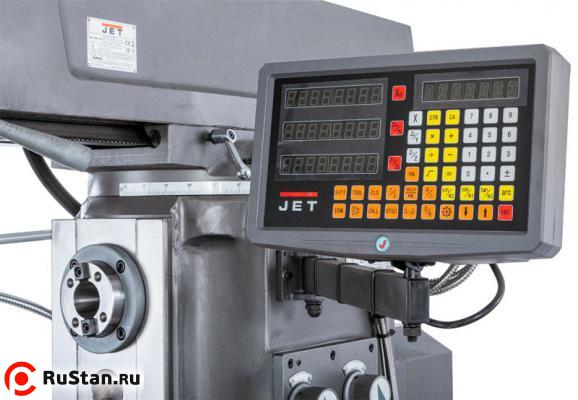

Для повышения точности и скорости обработки широкоуниверсальным станок JET JMD-1144GHV DRO оснащен Устройством цифровой индикации (УЦИ), по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак, а также системой подачи СОЖ, имеет лампу освещения рабочей зоны и ряд других полезных опций.


Технические характеристики JMD-1144GHV DRO

Характеристика Значение
Напряжение, В 400
Максимальный диаметр сверления сталь, мм 30
Максимальный диаметр торцевой фрезы, мм 20
Максимальный диаметр концевой фрезы, мм 63
Вертикальный шпиндель
Количество скоростей вертикального шпинделя, шт 8
Частота вращения вертикального шпинделя, об/мин 115-1750

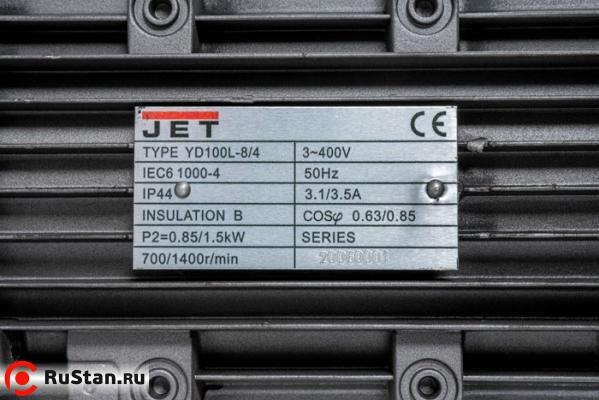

Мощность двигателя вертикального шпинделя, кВт 1,5
Конус вертикального шпинделя ISO 40 (DIN 2080)
Диапазон наклона фрезерной головки, град ±90⁰
Поворот консоли фрезерной головки в горизонтальной плоскости, град ±360⁰
Ход пиноли шпинделя, мм 120
Расстояние от вертикального шпинделя до колонны, мм 200-650
Расстояние от вертикального шпинделя до стола, мм 70-420
Горизонтальный шпиндель
Количество скоростей горизонтального шпинделя, шт 12
Частота вращения горизонтального шпинделя, об/мин 40-1300
Мощность двигателя горизонтального шпинделя, кВт 2,2
Конус горизонтального шпинделя ISO 40 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм 15-365
Фрезерный стол
Размер стола по оси X и Y, мм 1120х280
Ход стола по оси X и Y, мм 600х270
Количество подач по оси X, шт. 8
Автоматическая подача по оси Х, мм/мин 16-380
Ширина Т-образного паза, мм (5) 14
Максимальная нагрузка на стол, кг 150
Габариты (ДхШхВ), мм 1600x1500x2200
Масса JMD-1144GHV DRO , кг 1300
Длина в упаковке, см 160
Ширина в упаковке, см 145
Высота в упаковке, см 225
Масса в упаковке, кг 1400

Комплектация

  • Зажимная тяга (шомпол) М16 – 2 шт.
  • Оправка ISO40/MT3 – 1 шт
  • Переходная оправка МТ3/МТ2 – 1 шт.
  • Дорн ISO40/B18 – 1шт.
  • Сверлильный патрон В18/Ф3-16мм – 1 шт.
  • Крепежные болты для T-образного паза M14x55 – 2 шт.
  • Клин-выколотка – 1 шт.
  • Оправка для горизонтального шпинделя ISO40/Ф27 – 1 шт.
  • Оправка для горизонтального шпинделя ISO40/Ф22 – 1 шт.
  • Шестигранные ключи (3, 4, 5, 6) – 1 комплект
  • Рожковые ключи 8/10; 17/19, 22/24 – 1 комплект
  • Масленка
  • Инструкция по эксплуатации
  • Сертификат точности

Комплектация за дополнительную плату
