Цена для юр. и физ. лиц
1 000 000 руб.
с НДС - на 01.11.2024 г.
Модель:
JET JMD-939GHV DRO
Артикул:
50000849T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Широкоуниверсальный фрезерный станок JMD-939GHV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

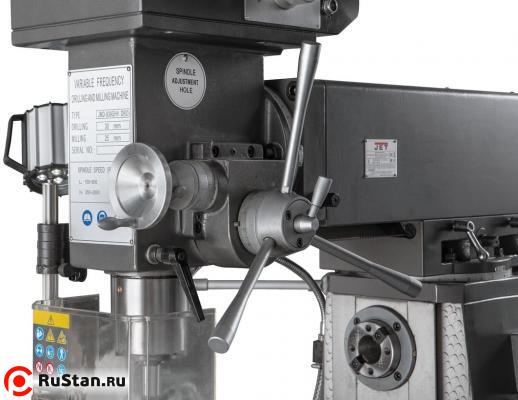

На станке JMD-939GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 100-2000 / 60-1350 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления. Скорость вращения горизонтального шпинделя изменяется посредством клиноременных передач.

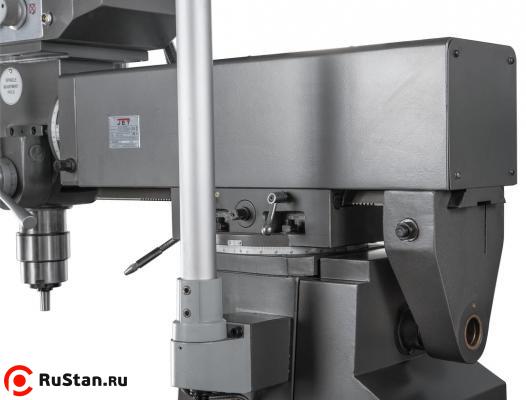

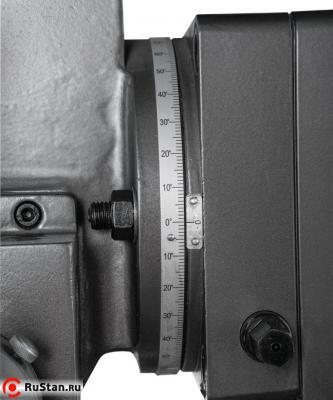

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

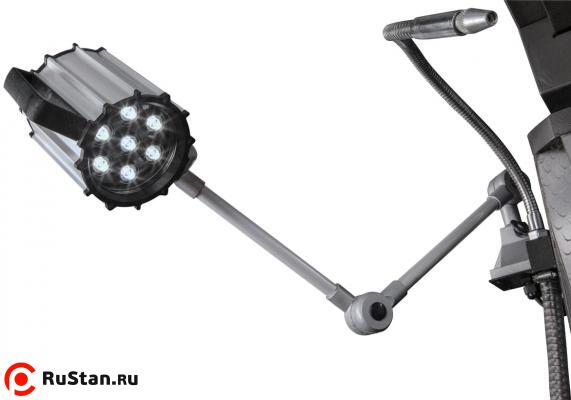

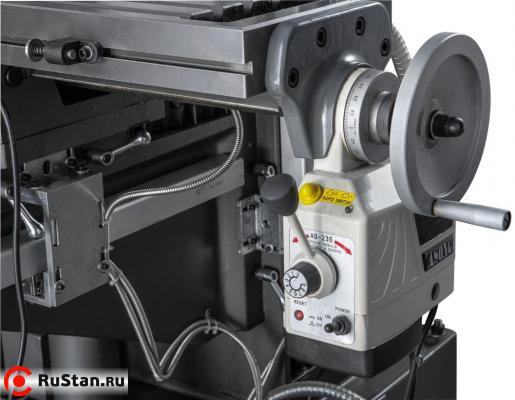

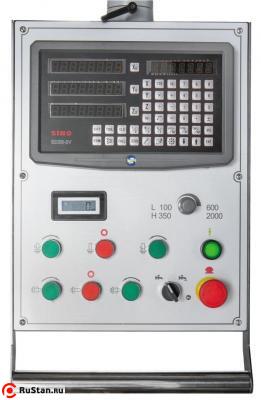

Для повышения точности и скорости обработки широкоуниверсальным станок JMD-939GHV DRO оснащен Устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.


Технические характеристики JET JMD-939GHV DRO

Характеристика Значение
Напряжение, В 400
Максимальный диаметр сверления сталь, мм 30
Максимальный диаметр концевой фрезы, мм 20
Максимальный диаметр торцевой фрезы, мм 63

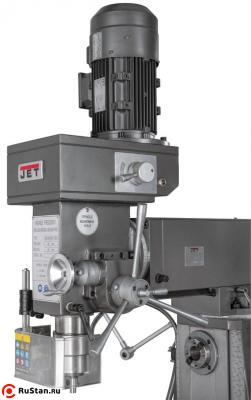

Вертикальный шпиндель

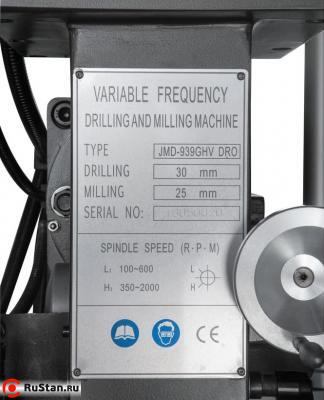

Частота вращения вертикального шпинделя, об/мин 100-600 / 350-2000
Мощность двигателя вертикального шпинделя, кВт 2,2
Конус шпинделя ISO 40 (DIN 2080)
Диапазон наклона фрезерной головки, град ±90⁰
Поворот консоли фрезерной головки в горизонтальной плоскости, град ±360⁰
Ход пиноли шпинделя, мм 120
Расстояние от вертикального шпинделя до колонны, мм 250-650
Расстояние от вертикального шпинделя до стола, мм 70-370

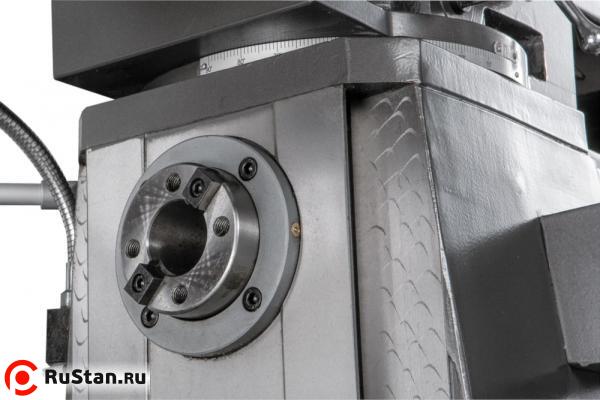

Горизонтальный шпиндель

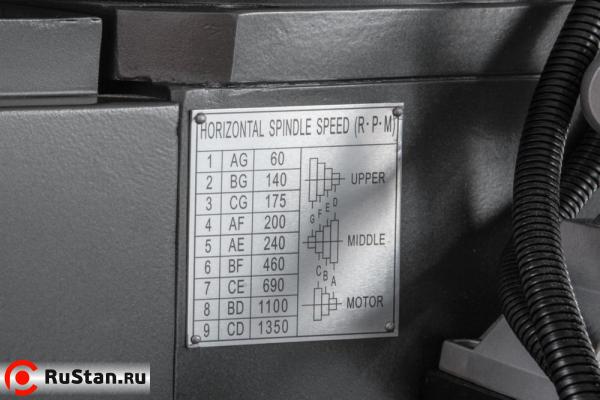

Частота вращения горизонтального шпинделя, об/мин 60-1350
Мощность двигателя горизонтального шпинделя, кВт 1,5
Конус шпинделя ISO 40 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм 20-320

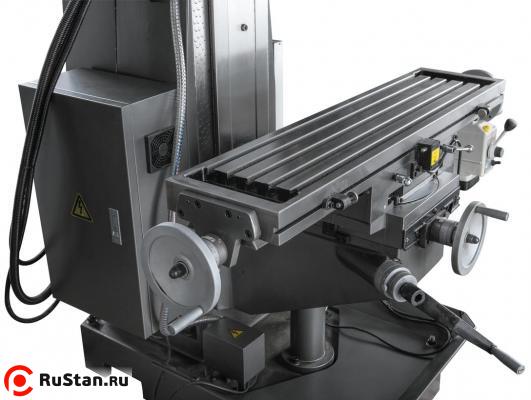

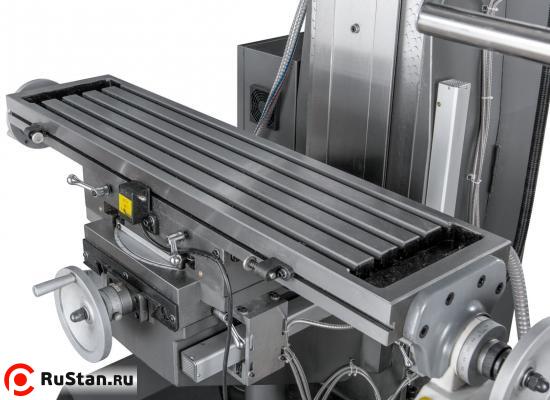

Фрезерный стол
Размер стола по оси X и Y, мм 1000х240
Ход стола по оси X и Y, мм 585 х 185

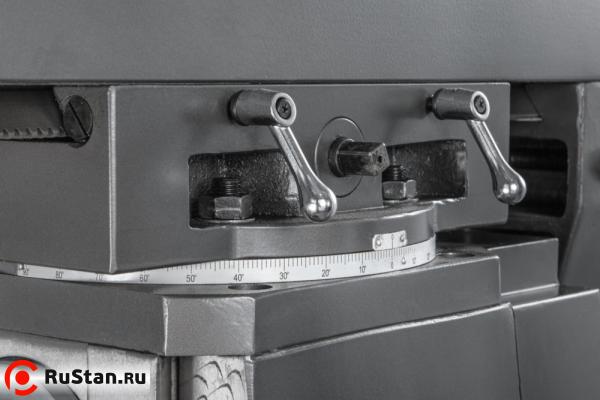

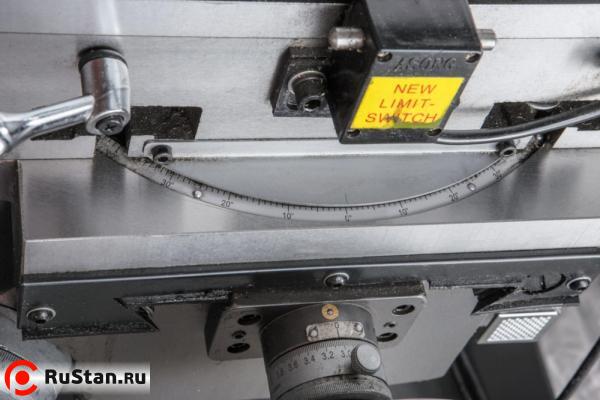

Диапазон поворота стола, град ±30⁰
Ширина Т-образного паза основания, мм (3) 14
Максимальная нагрузка на стол, кг 150
Габаритные размеры (ДхШхВ), мм 1340х1140х2250
Масса JET JMD-939GHV DRO , кг 880
Масса в упаковке, кг 960

Комплектация JET JMD-939GHV DRO

  • Шомпол М16 – 1шт.
  • Оправка ISO40/MT3 – 1шт.
  • Оправка MT3/MT2 – 1шт.
  • Дорн ISO40/В18 – 1шт.
  • Сверлильный патрон 3-16 мм/В18
  • Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
  • Набор шестигранных ключей
  • Клин-выколотка – 2шт.
  • Оправка горизонтального шпинделя Ф22мм со шпоночным пазом – 1шт.
  • Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
  • Рожковый ключ 17-19 – 1 шт.
  • Рожковый ключ 22-24 – 1 шт.
  • Масленка
  • Инструкция по эксплуатации

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о JET JMD-939GHV DRO:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Масса брутто: 960 кг.
Габариты в упаковке ДхШхВ, мм: 1440x1200x2300
