Цена для юр. и физ. лиц
4 650 000 руб.
с НДС - на 05.11.2024 г.
Модель:
JET JUTM-1834 Servo DRO
Артикул:
50000853T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Документы
  • Комментарии
  • Отзывы

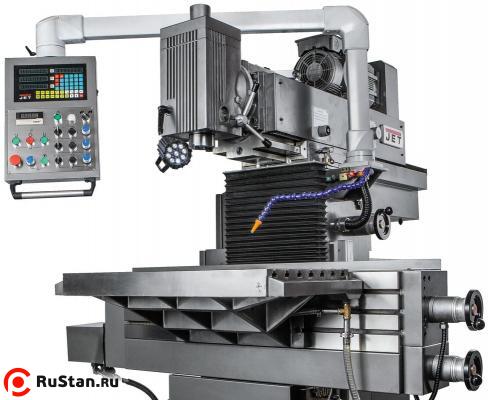

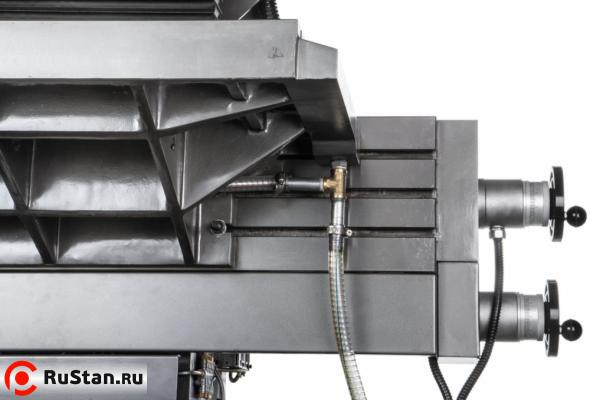

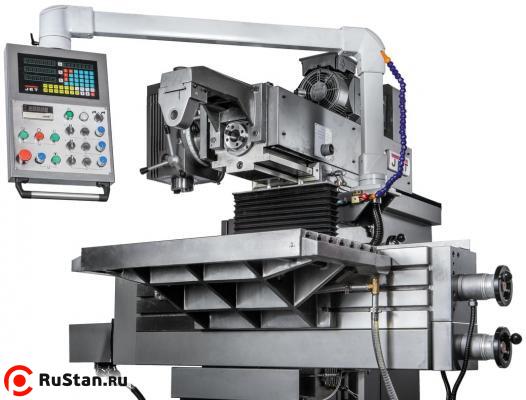

Широкоуниверсальный фрезерный станок JET JUTM-1834 Servo DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении и может достигнуть высокой точности. Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.

Станина станка имеет мощная и тяжелая конструкция станины для исключения вибрации. Двигатель главного привода мощностью 5,5 кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин.

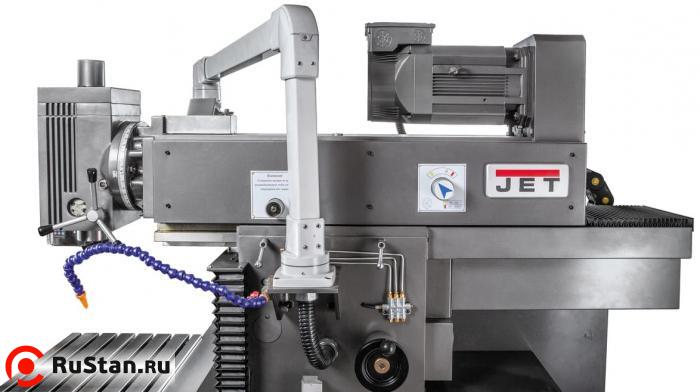

Система перемещений организована c помощью сервоприводов и ШВП по каждой из осей X, Y, Z, что повышает скорость и точность обработки. Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.

Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов.

Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих.

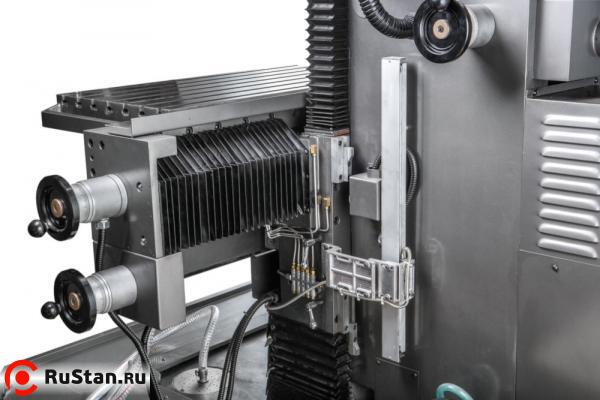

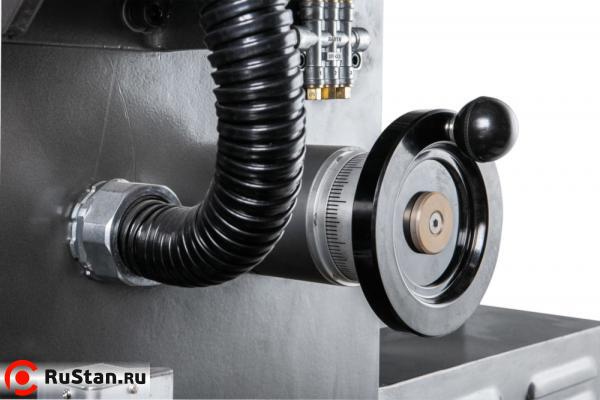

Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y.

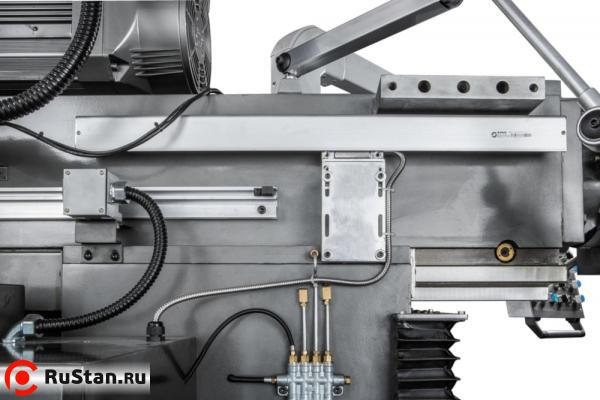

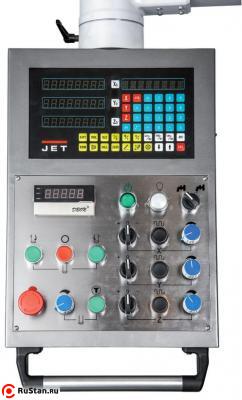

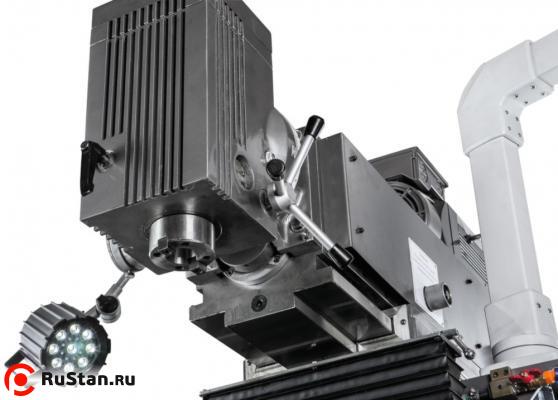

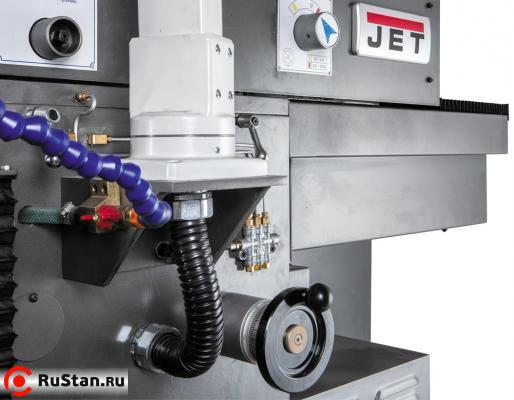

Устройство цифровой индикации (УЦИ), установленное на JUTM-1834 Servo DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.

Особенности JET JUTM-1834 Servo DRO

  • Покрытие Turcite-B по осям X, Y, Z уменьшает коэффициент трения и минимизирует износ направляющих
  • Плавные настройки подачи и быстрая подача по осям X, Y, Z с помощью серводвигателей
  • ШВП по осям X, Y, Z минимизируют люфт
  • Оптимальные регулировки скорости шпинделя и подачи позволяют экономичную обработку различных материалов
  • Переменная регулировка скорости с помощью преобразователя частоты с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.
  • Электронные маховики для ручного перемещения по всем осям входят в стандартную комплектацию
  • Мощная и тяжелая конструкция станины для исключения вибрации

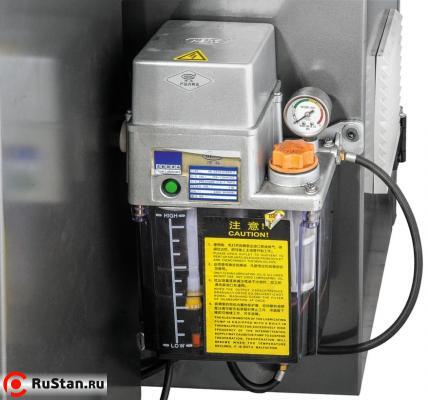

  • Автоматическая система централизованной смазки для направляющих входит в стандартную комплектацию

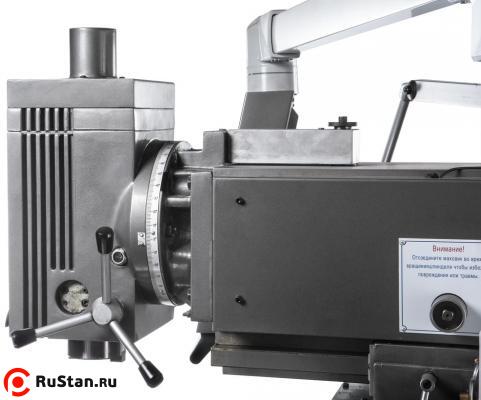

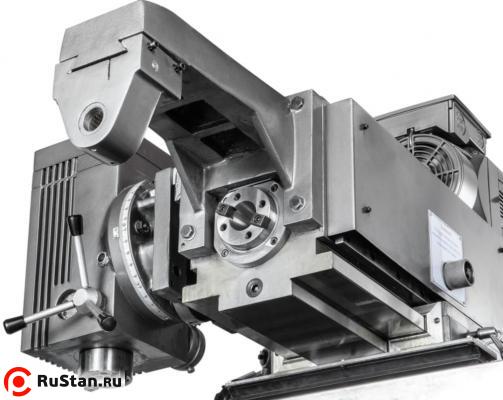

  • Поворотная головка для горизонтального фрезерования
  • Зубчатые колеса в масляной ванне обеспечивают бесперебойную работу редукторов

Технические характеристики JET JUTM-1834 Servo DRO

Характеристика Значение
Напряжение, В 400

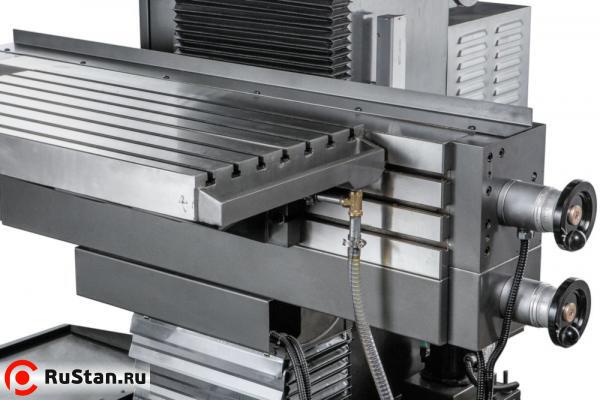

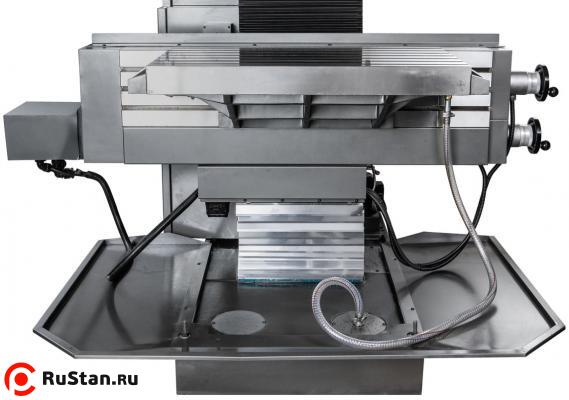

Размер горизонтального стола, мм 850х450
Размер вертикального стола, мм 1190х250
Ширина Т-образного паза горизонтального стола, мм (7) 14х63
Ширина Т-образного паза вертикального стола, мм (3) 14х63
Ход стола по оси X и Y, мм 600x450
Ход стола по оси Z, мм 450
Частота вращения вертикального шпинделя, об/мин 40-440 440-2000

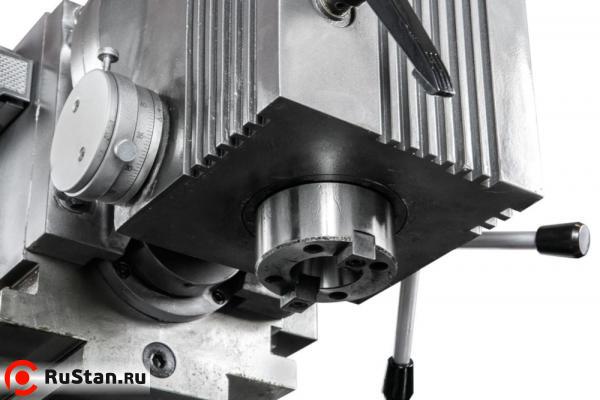

Конус шпинделя ISO 40
Автоматическая подача по оси Х, мм/мин 10-1000
Автоматическая подача по оси Y, мм/мин 10-1000
Автоматическая подача по оси Z, мм/мин 10-1000
Ускоренное перемещение стола, мм/мин 1200
Расстояние от вертикального шпинделя до стола, мм 75-525
Расстояние от вертикального шпинделя до колонны, мм 175-625
Расстояние от горизонтального шпинделя до стола, мм 170-620
Ход пиноли шпинделя, мм 60
Мощность двигателя, кВт 5,5
Крутящий момент серводвигателя по осям X,Y,Z, Нм 10 / 10 / 15
Габариты (ДхШхВ), мм 1600х1800х2000
Масса JET JUTM-1834 Servo DRO , кг 1900
Масса в упаковке, кг 2000

Комплектация JET JUTM-1834 Servo DRO

  • Автоматическая система смазки

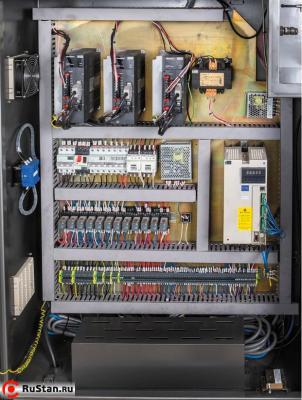

  • Электроавтоматика Schneider Electric
  • Электронный ручной штурвал
  • Фрезерная оправка NT40 Φ-16,22,27,32мм
  • Переходные втулки MT1, 2, 3
  • Цанговый патрон с набором цанг 2, 3, 4, 5, 6, 8, 10, 12 мм
  • Зажимная тяга (Шомпол)

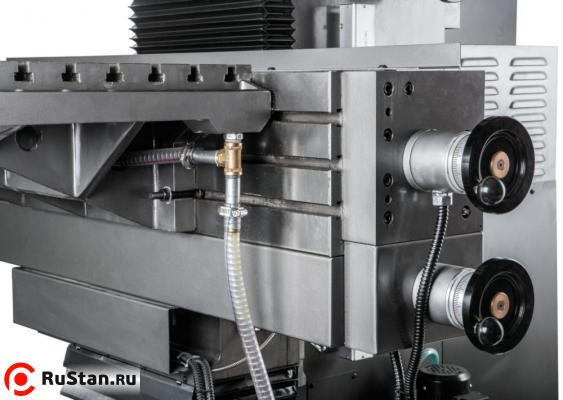

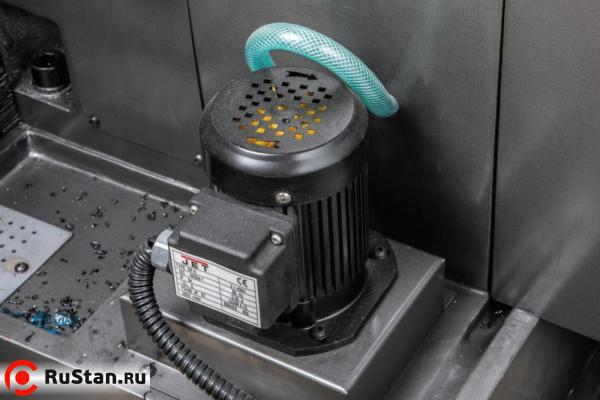

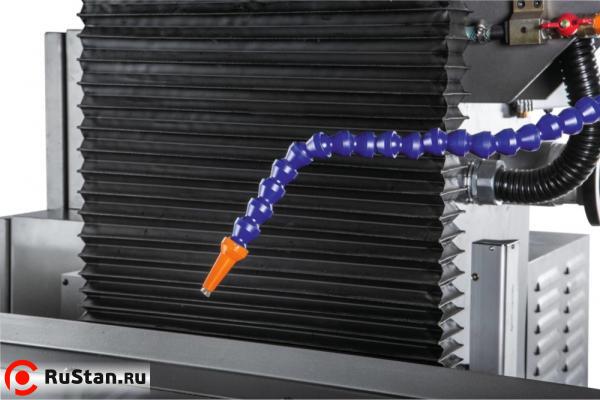

  • Система подачи СОЖ
  • Поддон для сбора стружки
  • Пневмозажим
  • Внешняя оправка для горизонтального фрезерования
  • Светодиодная лампа рабочего освещения
