Фрезерный станок с УЦИ модели XL8132
Модель: | XL8132 |
|
Артикул: | XL8132 |
|
Производитель: | ||
Изготовитель: | Китай |
- Описание
- Комментарии
- Отзывы
Особенности конструкции:
- Высокоточные ШВП по осям X, Y, Z.
- 3 раздельных сервопривода на каждой оси.
- Электронные маховики для ручного перемещения по каждой оси.
- Две ступени переключения скоростей шпинделя, бесступенчатое регулирование частоты вращения шпинделя с цифровой индикацией.

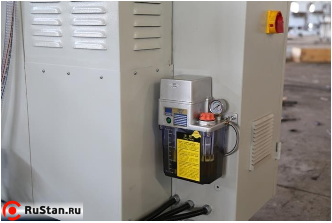

- Наличие системы автоматической смазки направляющих.
- Станция охлаждения, поддон для сбора стружки.

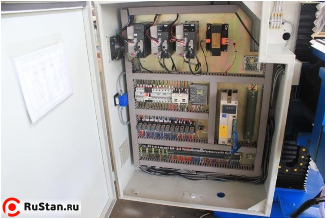

- Электрическая часть выполнена в соответствии со стандартом CE.
- Покрытие Turcite-B по осям Х, Y, Z
- Автоматическая система централизованной смазки направляющих.
Технические характеристики XL8132 |
|
---|---|
Характеристика | Значение |
Размеры горизонтального стола, мм | 750×320 |
T-образные пазы горизонтального стола (Кол-во × ширина × шаг), мм | 5×14×63 |
Размеры вертикального стола, мм | 890×225 |
T-образные пазы вертикального стола (Кол-во × ширина × шаг), мм | 3×14×63 |
Нагрузка на стол, кг | 160 |
Перемещение продольное (X), мм | 405 |
Перемещение поперечное (Y), мм | 305 |
Перемещение вертикальное (Z), мм | 400 |
Перемещение выдвижение пиноли, мм | 60 |
Расстояние от оси горизонтального шпинделя до поверхности стола, мм | 145-545 |
Расстояние от торца вертикального шпинделя до поверхности стола, мм | 50-450 |
Диапазон скоростей, об/мин | 18 ступеней/40-2000 |
Конус шпинделя | NT40 |
Рабочие подачи по осям X/Y/Z, мм/мин | 10-1000 |
Ускоренная подача, мм/мин | 1200 |
Мощность главного привода, кВт | 3,7 |
Крутящие моменты двигателей подач по осям X/Y/Z, Нм | 7,7/7,7/10 |
Размеры (Д×Ш×В), мм | 1500×1700×1800 |
Вес XL8132 , кг | 1450 |
Комплектация:
- Вертикальный и горизонтальный рабочий стол
- Автоматическая централизованная смазка направляющих
- Электронные маховики
- Горизонтальные оправки NT40-16 мм, NT40-22 мм, NT40-27 мм, NT40-32 мм
- Устройство цифровой индикации SINO по 3 осям
- Переходные втулки с конусом МК1, 2, 3
- Цанговый патрон NT40 с комплектом цанг 2, 3, 4, 5, 6, 8, 10, 12 мм
- Система подачи СОЖ
- Поддон для сбора стружки
- Штревель для зажима оправок

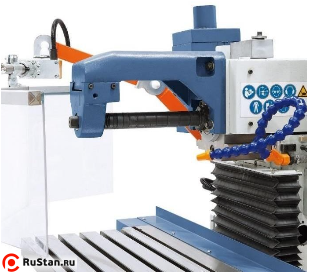

- Кронштейн для горизонтального фрезерования
- Светильник для освещения рабочей зоны
- Инструкция по эксплуатации
- Электрооборудование фирмы Schneider Electric
- Сервопривод и ШВП на каждую ось
- Шпиндель с частотным управлением и 2-ступенчатой коробкой скоростей
- Цифровая индикация оборотов
- Ограждение шпинделя
Дополнительная комплектация:
- Защитное ограждение патрона - 1200 юаней с ндс
- Универсальный поворотный стол - 12500 юаней с ндс
- Делительная головка F12100A - 10000 юаней с ндс
- Тиски станочные неповоротные QM160 - 1000 юаней с ндс
- Ограждение зоны резания - 2300 юаней с ндс
- Сверлильный патрон ISO40-B18 - 200 юаней с ндс
- Набор прижимных приспособлений М12 - 700 юаней с ндс
