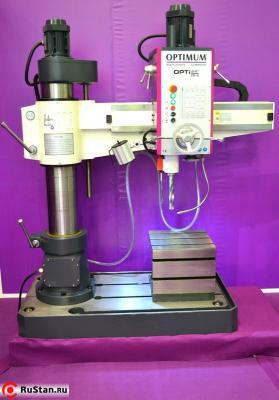

Мощный и точный промышленный радиально-сверлильный станок OPTIMUM DR4 применяется в различных областях - сверление, развертывание, нарезание резьбы.

Особенности станка:

  • Три скорости автоматической подачи пиноли.
  • Нарезание резьбы до М30.
  • Тяжелая массивная литая конструкция.

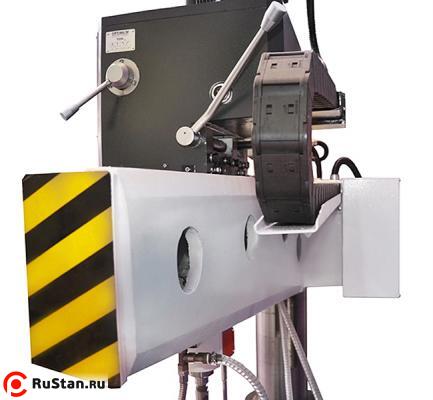

  • Жесткая, устойчивая к нагрузкам конструкция рукава.
  • Редуктор подъема рукава работает в масляной ванне.
  • Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока.
  • Высокопроизводительный высококачественный электродвигатель привода шпинделя.
  • Большой вылет сверлильной головки.
  • Плавность и легкость хода линейных и поворотных осей.

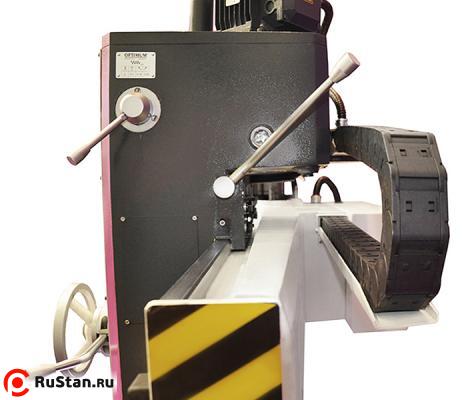

  • Моторизованное перемещение сверлильной головки.
  • Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход.
  • Закаленные и шлифованные шестерни привода шпинделя из хромо-никелевой стали.
  • Закаленные и шлифованные направляющие сверлильной головки.
  • Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности.
  • Оптимизированная конструкция зажимных устройств OPTIMUM DR4 по осям обеспечивает минимальное смещение при зажиме.
  • Массивный точный большеразмерный стол повышенной жесткости.
  • Параллельные Т-образные пазы основного и съемного коробчатого столов.

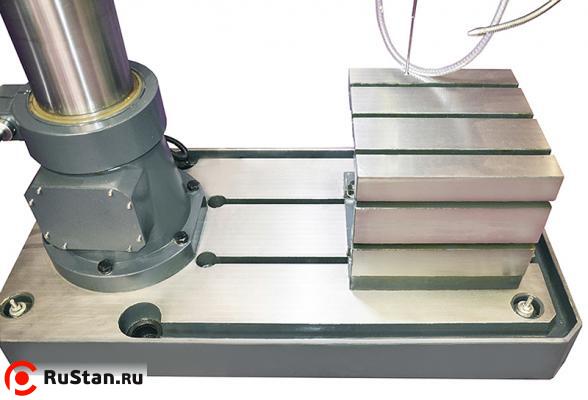

  • Закаленный шлифованный съемный коробчатый стол большого размера.

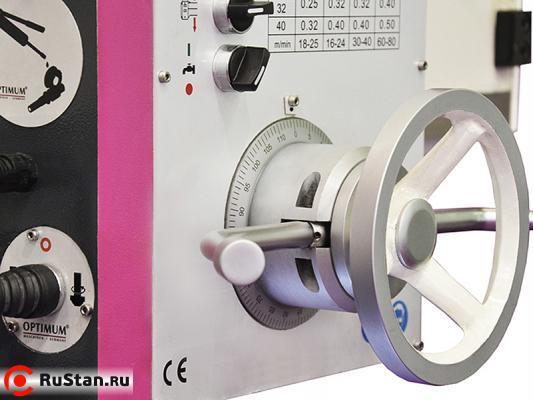

  • Центрально расположенный, эргономичный маховик хода пиноли.
  • Система подачи СОЖ со встроенным в основание баком.

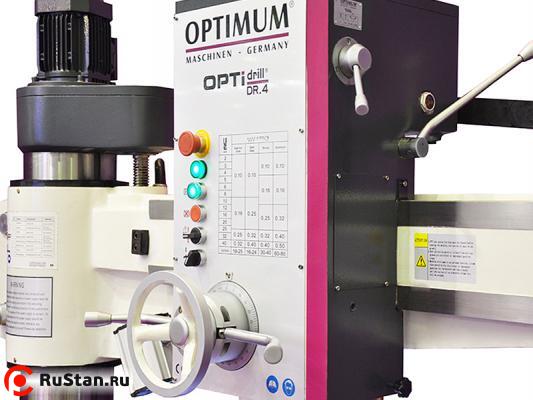

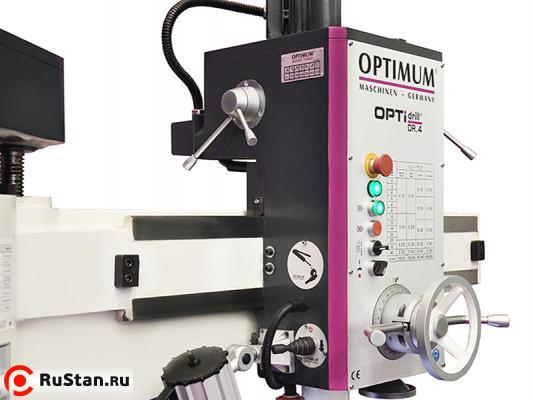

  • OPTIMUM DR4 имеет наглядную и удобную панель управления.

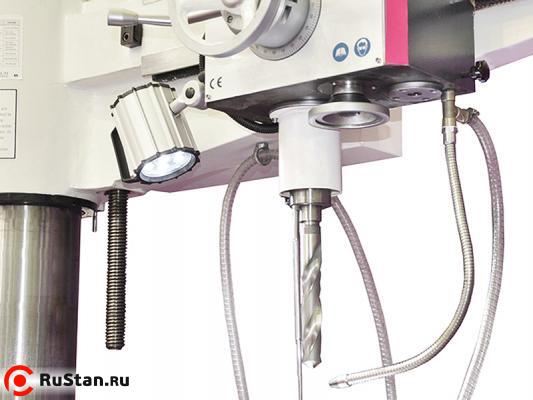

  • Встроенный станочный светильник.
  • Регулируемый упор глубины сверление.
  • Правое / левое вращение шпинделя.
  • Ручной зажим всех осей.

Технические характеристики DR4

Характеристика Значение
Электропитание
Электропитание 380 В ~50 Гц
Общая потребляемая мощность 3 кВт
Привод шпинделя 1,5 кВт
Привод подьема рукава 0,75 кВт
Диаметр сверления
Максимальный диаметр сверления в стали 40 мм
Максимальный диаметр продолжительного сверления в стали 36 мм
Максимальный размер резьбы, нарезаемой в стали М30
Конец шпинделя
Конец шпинделя МК 4
Перемещение пиноли 280 мм
Автоматическая подача
Автоматическая подача пиноли 0,1 - 0,25 мм/об
Количество ступеней автоматической подачи 3
Рукав
Скорость хода вверх/вниз 1270 мм/мин
Угол поворота рукава вокруг колонны ± 180°
Число оборотов
Частота вращения шпинделя 75 - 1220 об/мин
Количество ступеней 6
Сверлильный стол
Размер стола 1360 х 690 мм
Размер съемного коробчатого стола 400 х 400 х 350 мм
Расстояние от шпинделя до стола 250 - 1000 мм
Расстояние от шпинделя до колонны 320 - 1020 мм
Горизонтальный ход сверлильной головки 700 мм
Вертикальный ход рукава 510 мм
Габаритные размеры
Габаритные размеры 1760 х 770 х 2100 мм
Габаритные размеры с повернутым рукавом 1760 х 1760 х 2100 мм
Масса Opti DR4 станка 1600 кг

Стандартная комплектация

  • Съемный коробчатый стол.
  • Руководство по эксплуатации на русском языке.

Комплектация за дополнительную плату
