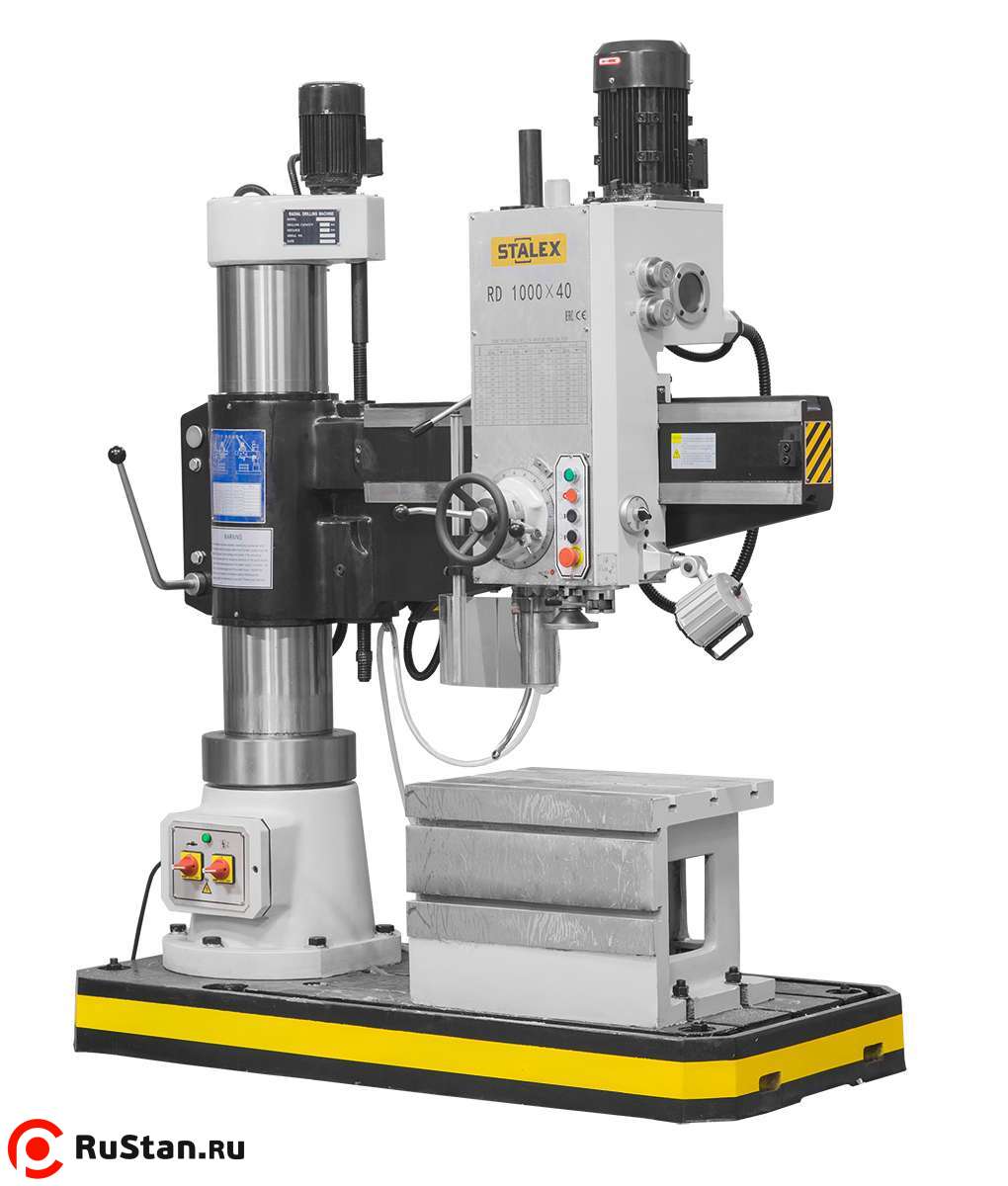

Радиально-сверлильный станок STALEX RD1000x40

Радиально-сверлильный станок STALEX RD1000x40 используется для сверления, зенкерования, растачивания, развёртывания и резьбонарезания. Он предназначен для отверстий в средних и крупных деталях из металлов и обрабатываемых резанием полимеров. Максимальный диаметр сверления стали и чугуна составляет 40 мм.

Расстояние от шпинделя до стойки регулируется в пределах 300–1000 мм, до основания — 220–1000 мм. Стол имеет рабочую зону 600×450×450 мм (Д×Ш×В). Предел растачивания равен 86 мм для стали и 100 мм для чугуна; резьбу можно нарезать до М27 и М30 соответственно.

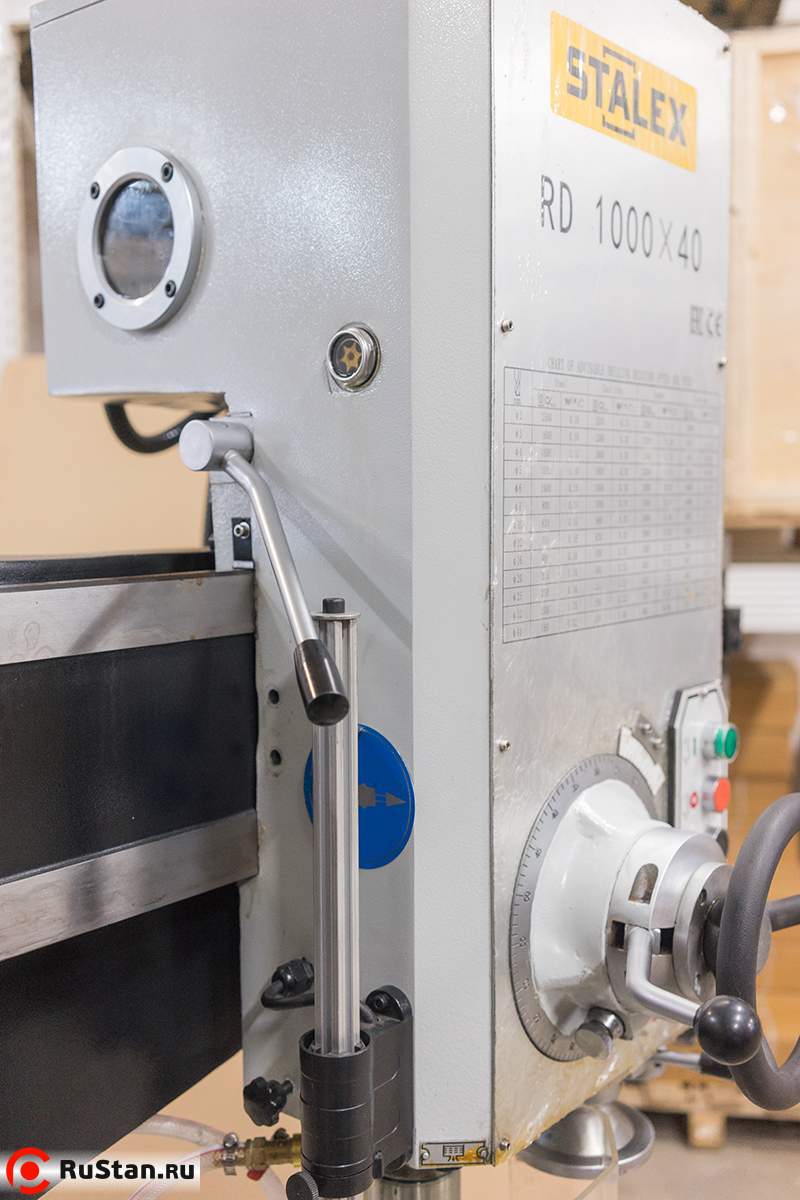

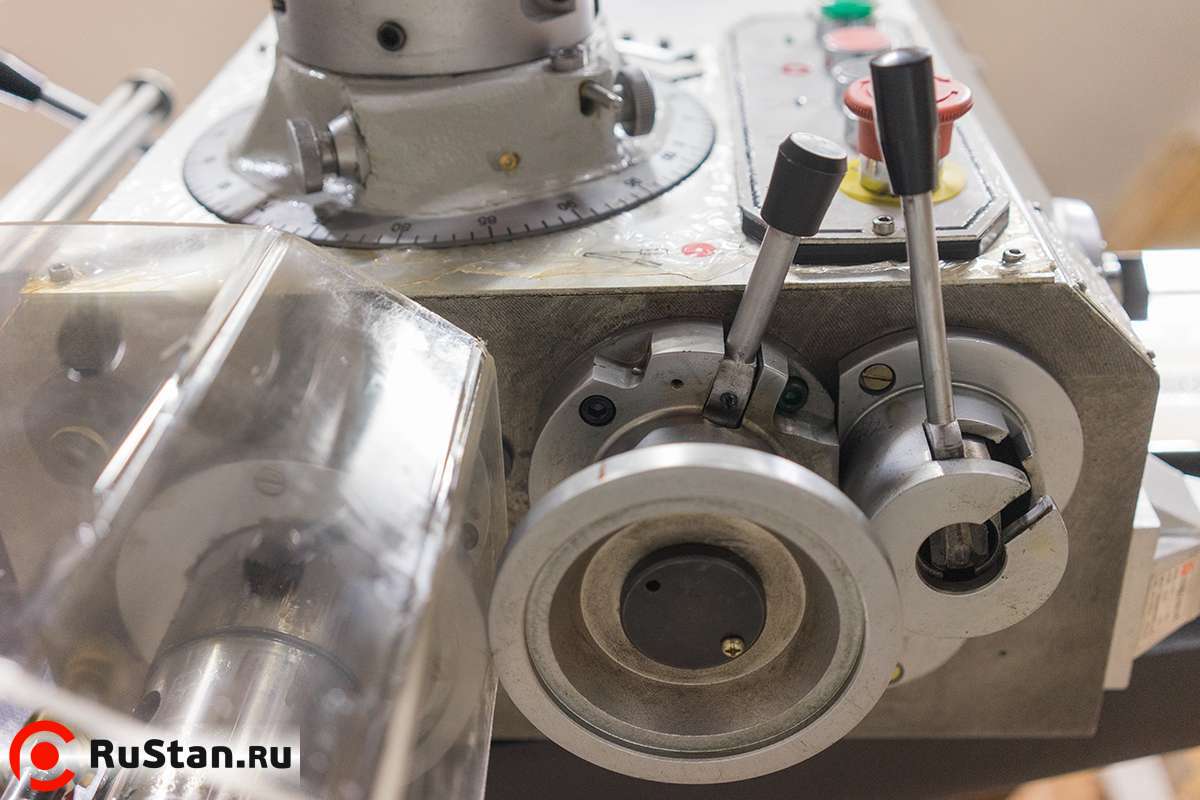

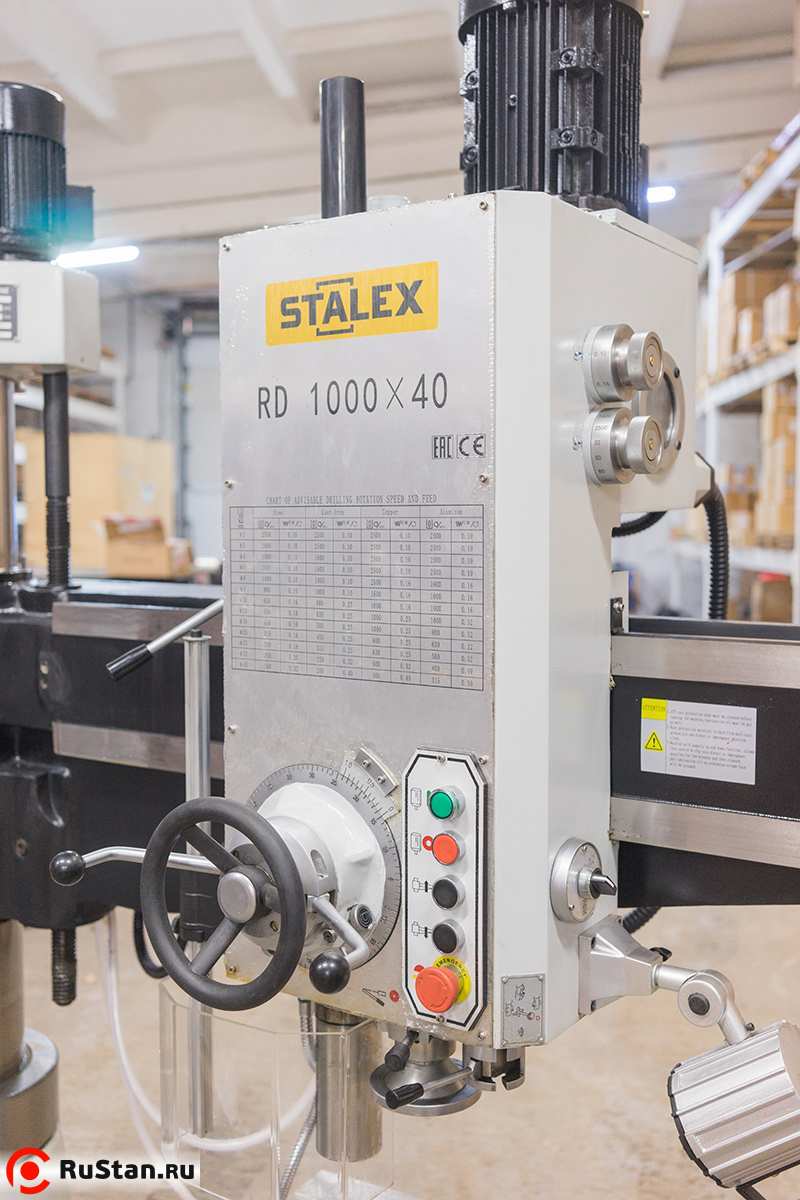

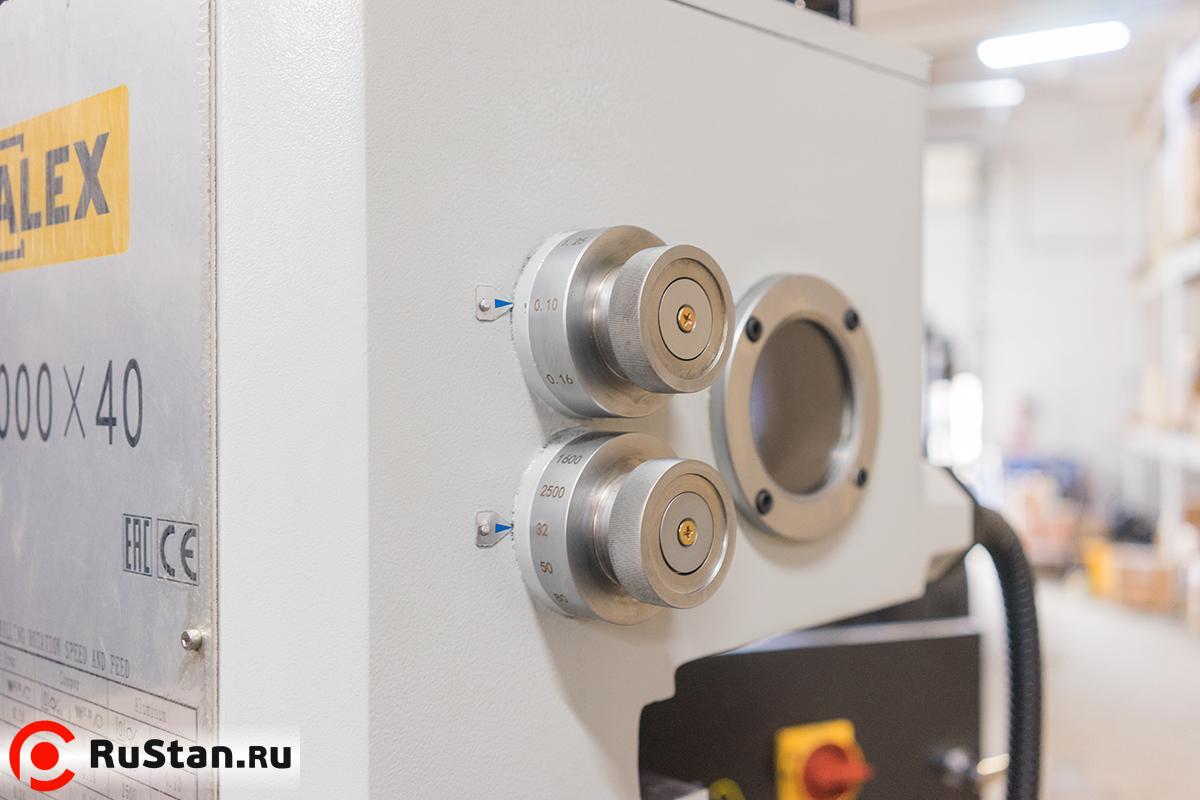

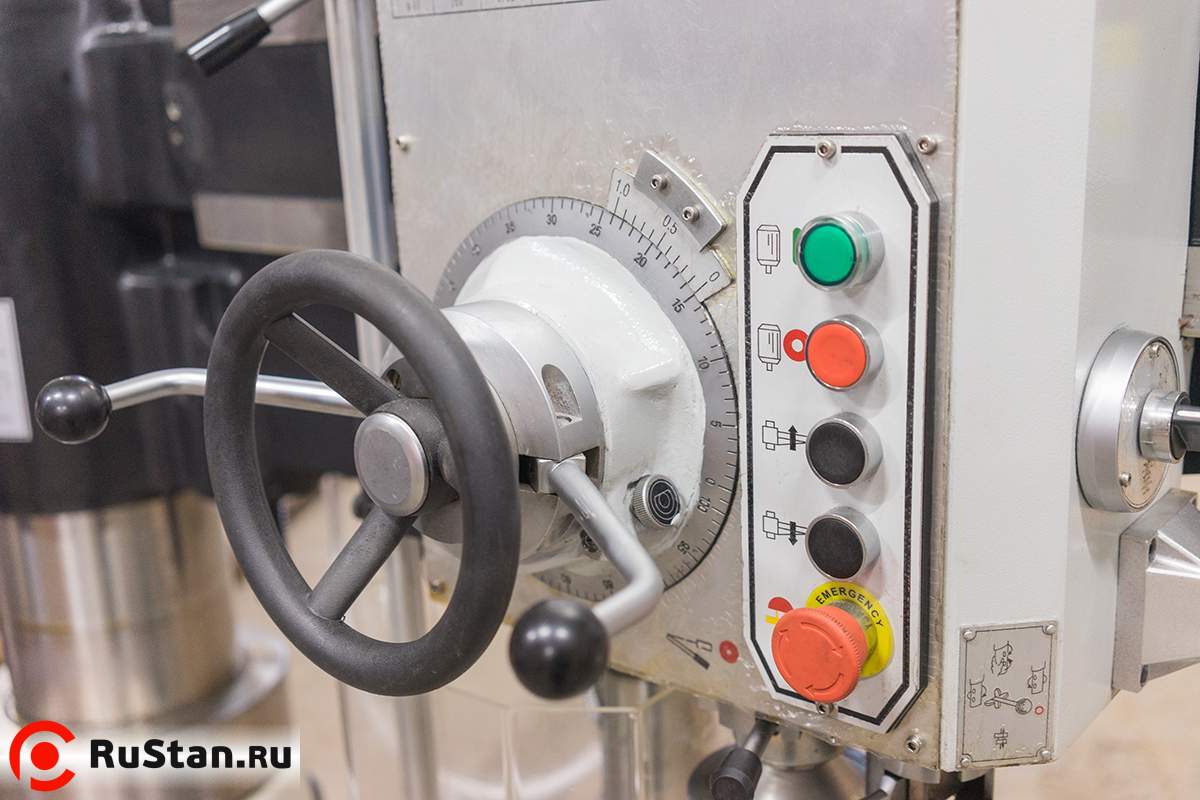

Шпиндель МТ-4 имеет ход пиноли 280 мм. Привод мощностью 2,2 кВт обеспечивает шестнадцать скоростей от 32 до 2500 об/мин, а механизм автоматической подачи — три ступени в диапазоне 0,1–1,25 мм/об. Органы управления размещены на передней стороне шпиндельной бабки.

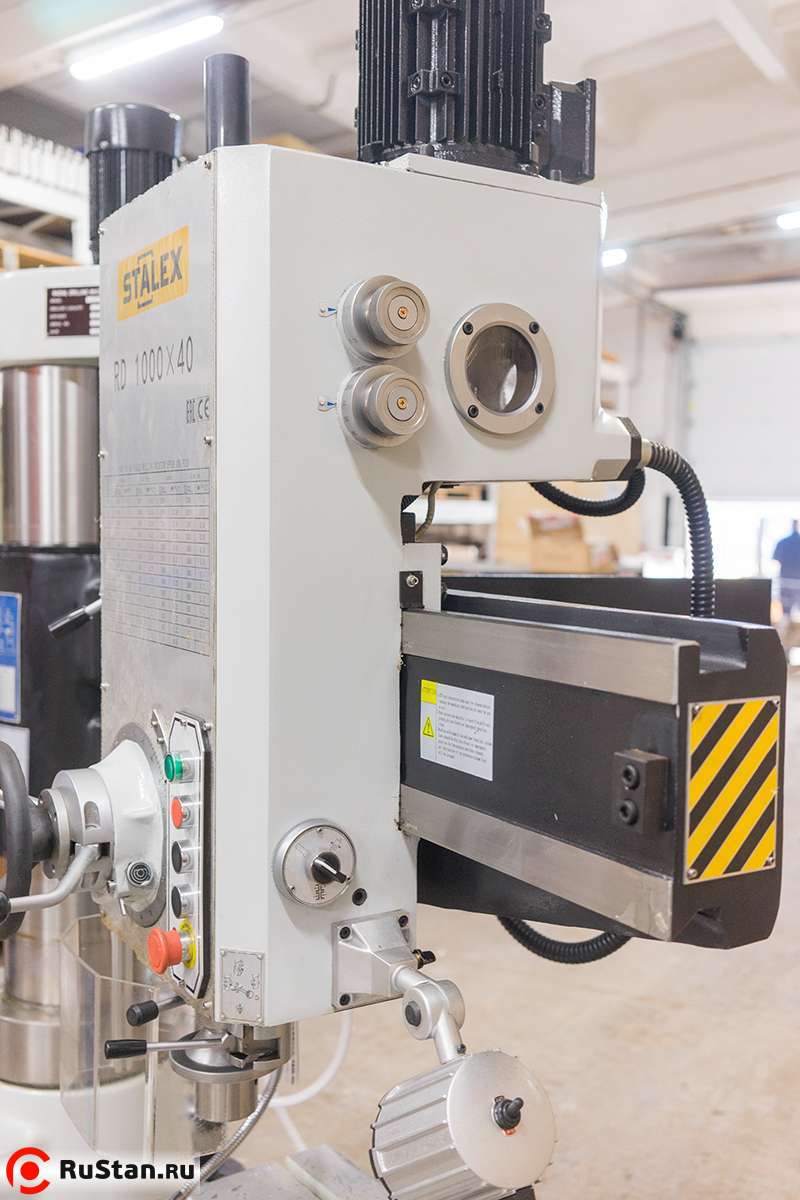

Консоль с рёбрами жёсткости перемещается по шлифованной стойке; её крайние положения контролируются концевыми выключателями. В шпиндельной головке применены закалённые и шлифованные шестерни. Станок оснащён системой СОЖ, компонентами Siemens и независимой защитой двигателя от перегрузки.

Преимущества

• Сверление стали и чугуна диаметром до 40 мм.
• Растачивание до 86 мм в стали и до 100 мм в чугуне.
• Нарезание резьбы до М27 в стали и до М30 в чугуне.
• Рабочая зона стола 600×450×450 мм (Д×Ш×В).
• Расстояние между шпинделем и стойкой от 300 до 1000 мм.
• Шестнадцать частот вращения шпинделя 32–2500 об/мин.
• Двигатель мощностью 2,2 кВт.
• Шпиндель МТ-4 с ходом пиноли 280 мм.
• Три ступени автоматической подачи 0,1–1,25 мм/об.
• Перемещение консоли по шлифованной стойке.
• Рёбра жёсткости консоли.
• Концевые выключатели крайних положений консоли.
• Независимая защита двигателя от перегрузки.
• Закалённые и шлифованные шестерни шпиндельной головки.
• Высокоуглеродистая сталь шпинделя и усиленные подшипники.

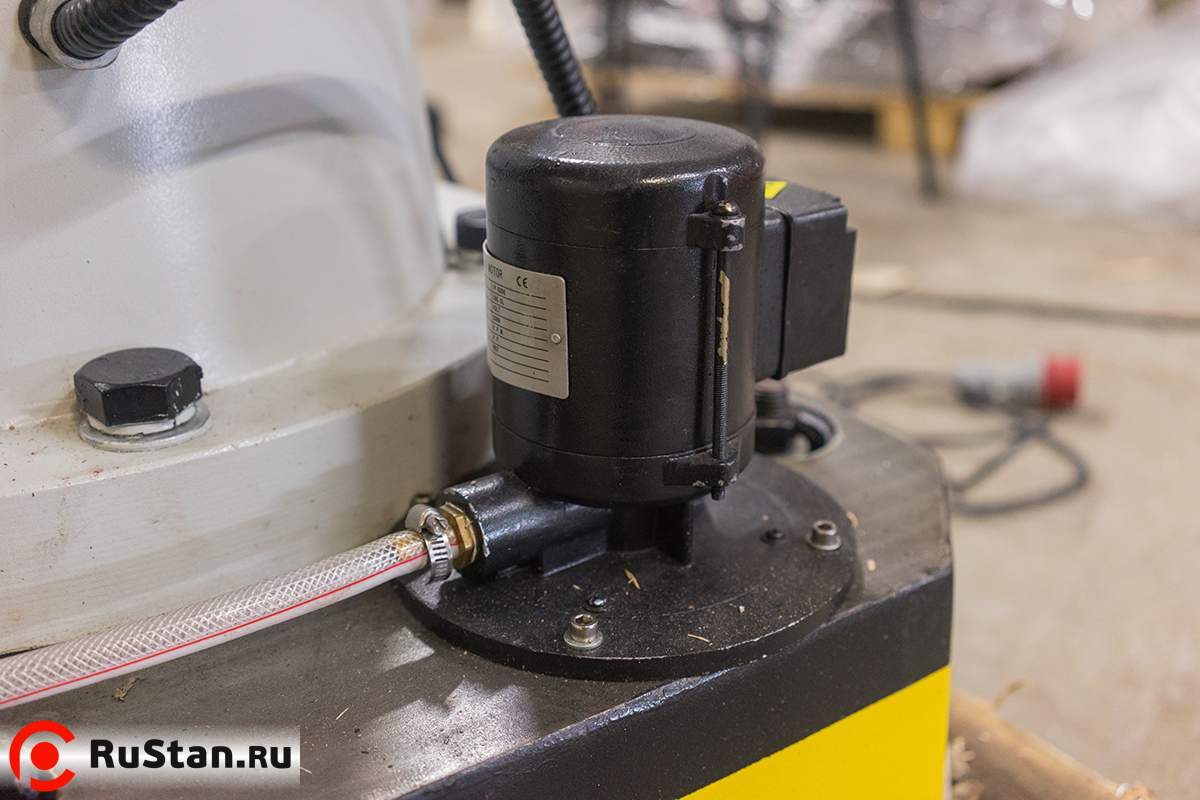

• Система СОЖ с насосом 0,37 кВт.

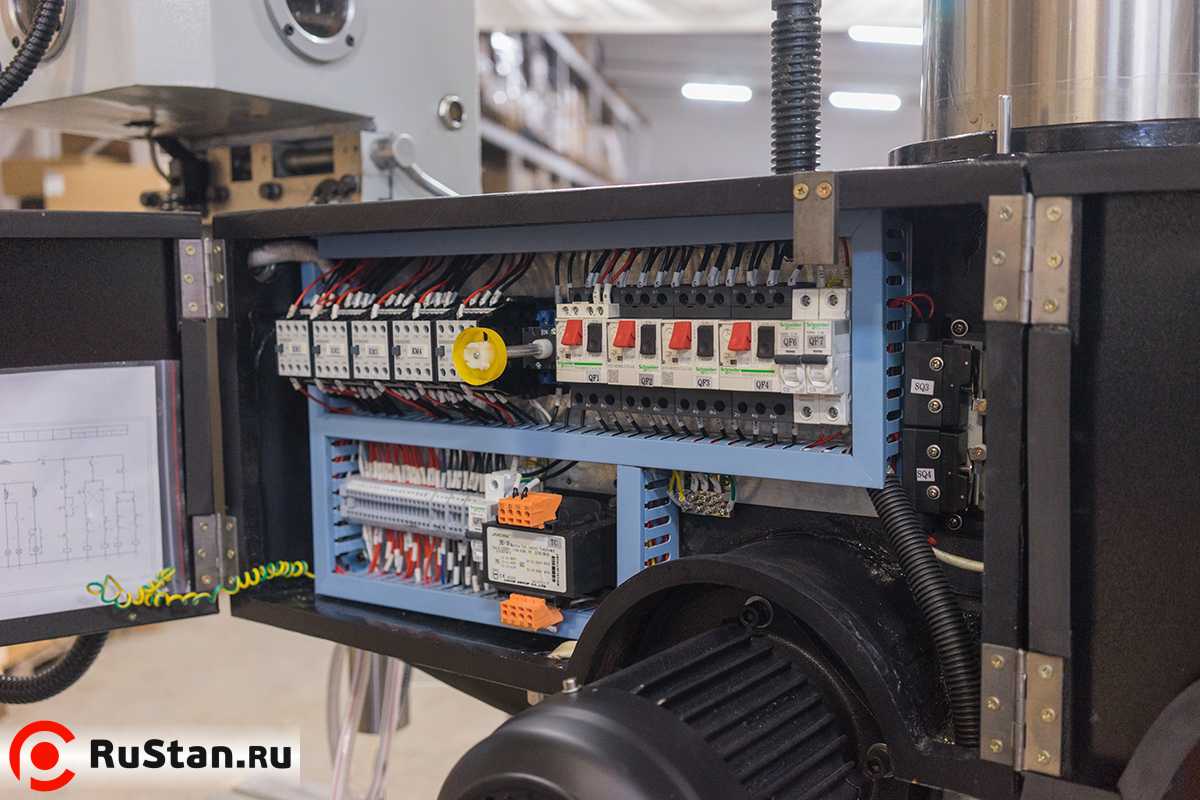

• Электрические компоненты Siemens и рабочая лампа.

Особенности конструкции

Область применения

• Сверление стали диаметром до 40 мм.
• Сверление отверстий в чугуне диаметром до 40 мм.
• Растачивание стальных и чугунных деталей в пределах 86 и 100 мм соответственно.
• Нарезание резьбы до М27 в стали и до М30 в чугуне.
• Зенкерование отверстий.
• Развёртывание отверстий.
• Обработка отверстий в средних и крупных заготовках.
• Работа с полимерными материалами, пригодными для обработки резанием.

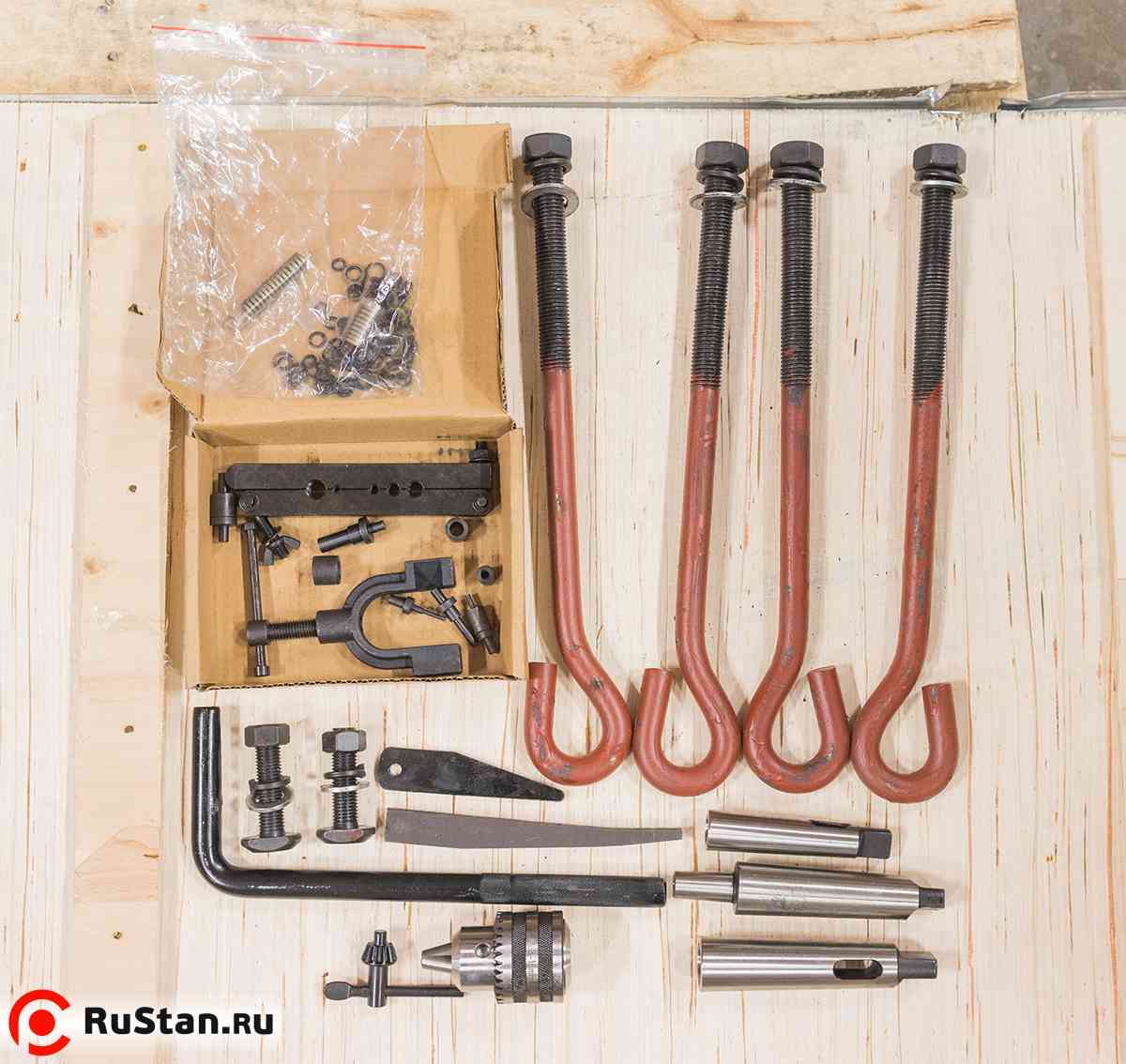

Комплектация

• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
