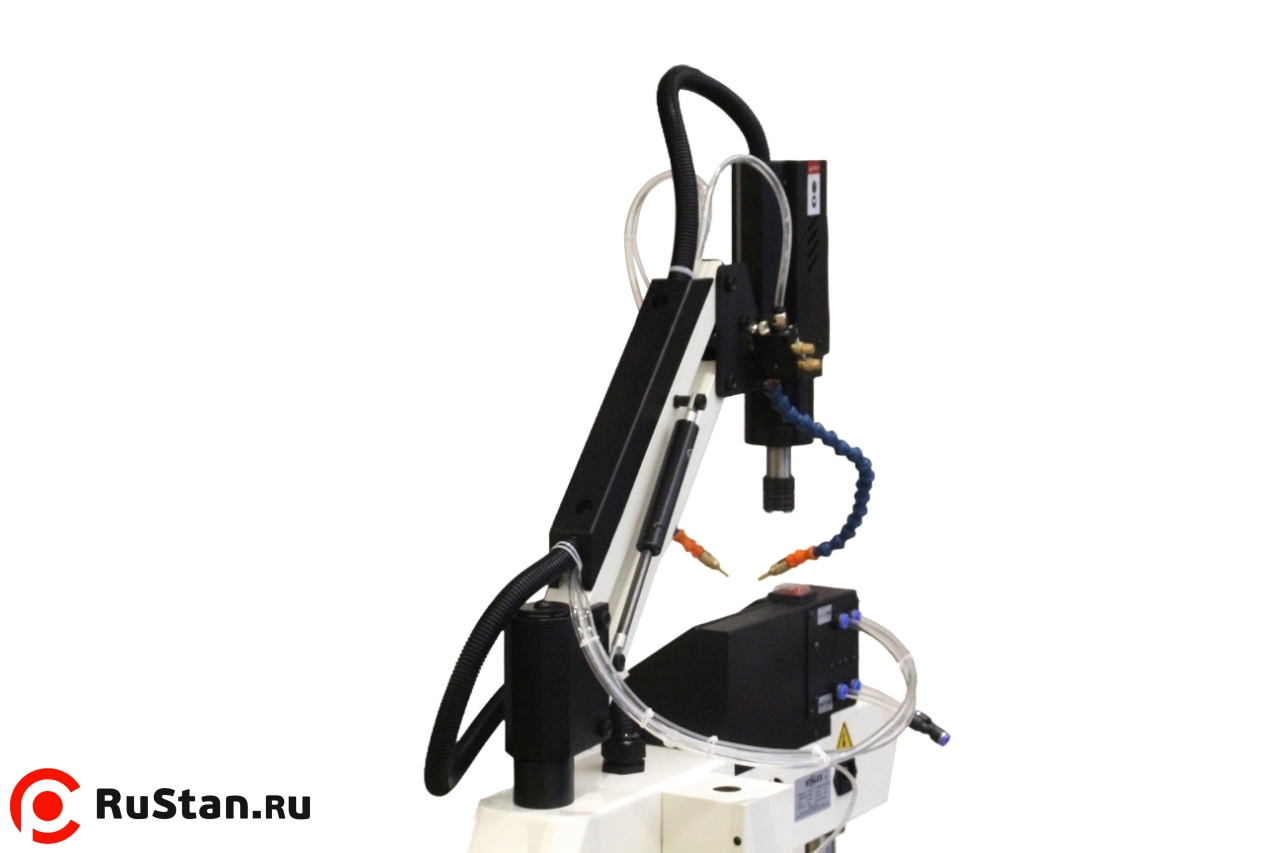

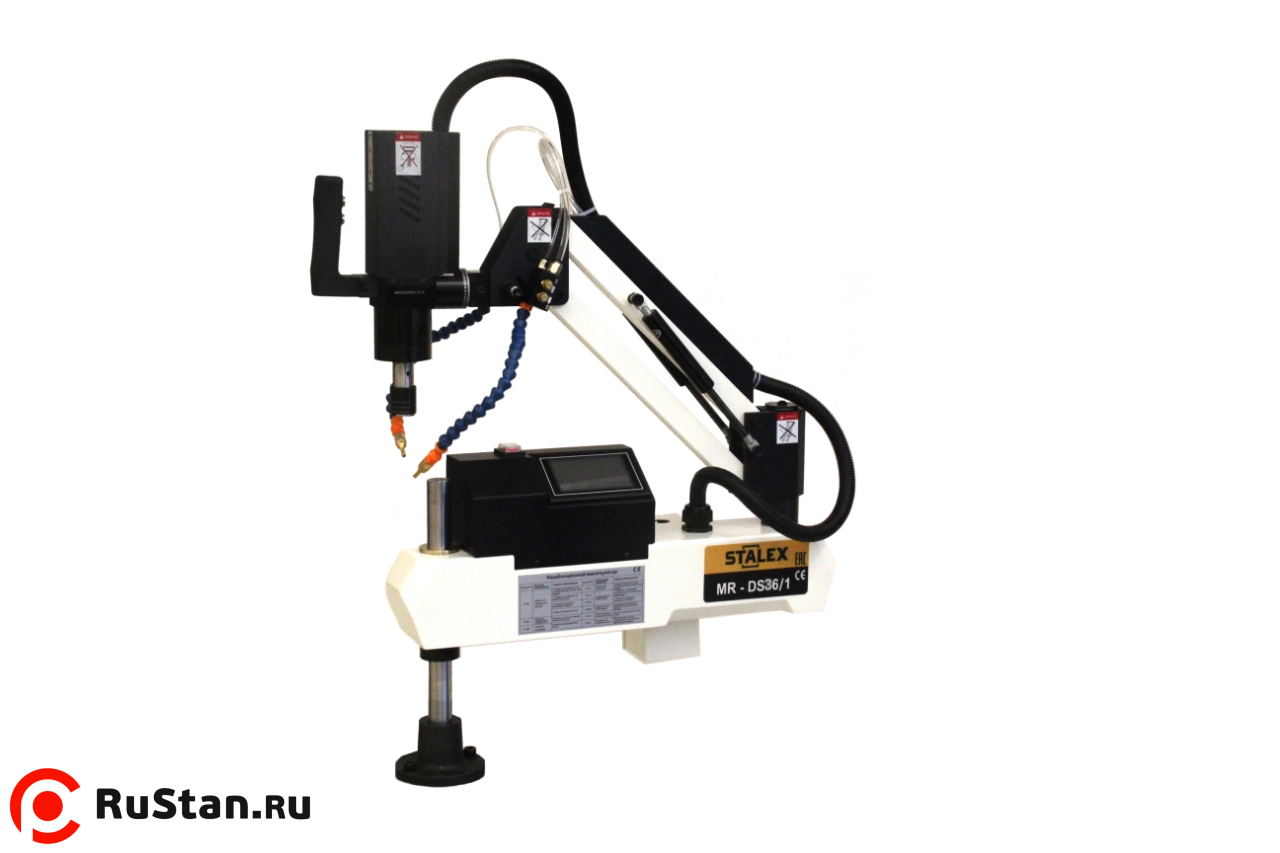

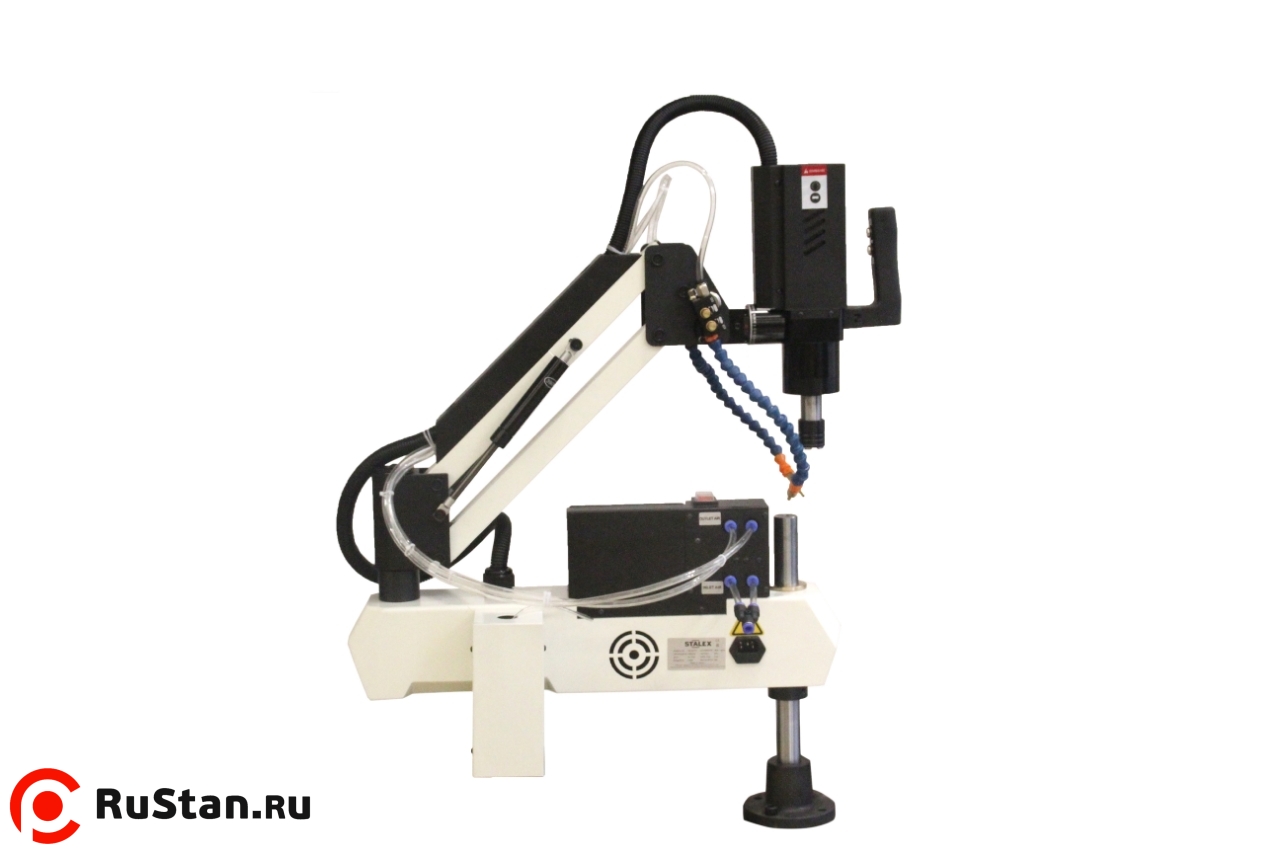

Резьбонарезной манипулятор STALEX MR-DS36/1 с охлаждением

STALEX MR-DS36/1 — резьбонарезной манипулятор с системой охлаждения для резьбы М6–М36. Модель предназначена для сквозных и глухих отверстий в стали, чугуне, цветных сплавах и пластиковых заготовках.

Рычаг обеспечивает рабочий радиус поворота 1100 мм и вертикальное перемещение 520 мм. Манипулятор позволяет подводить метчик к отверстиям, расположенным в пределах этой зоны.

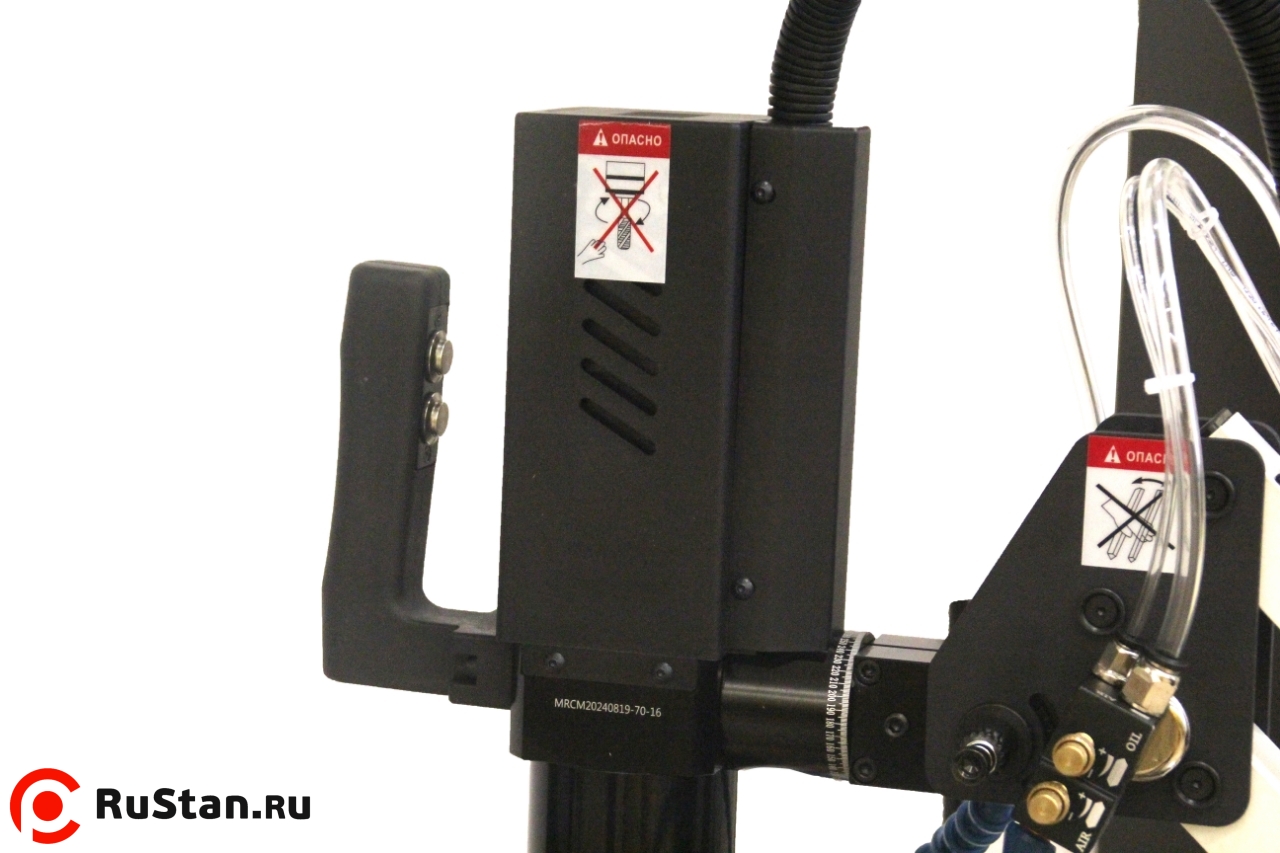

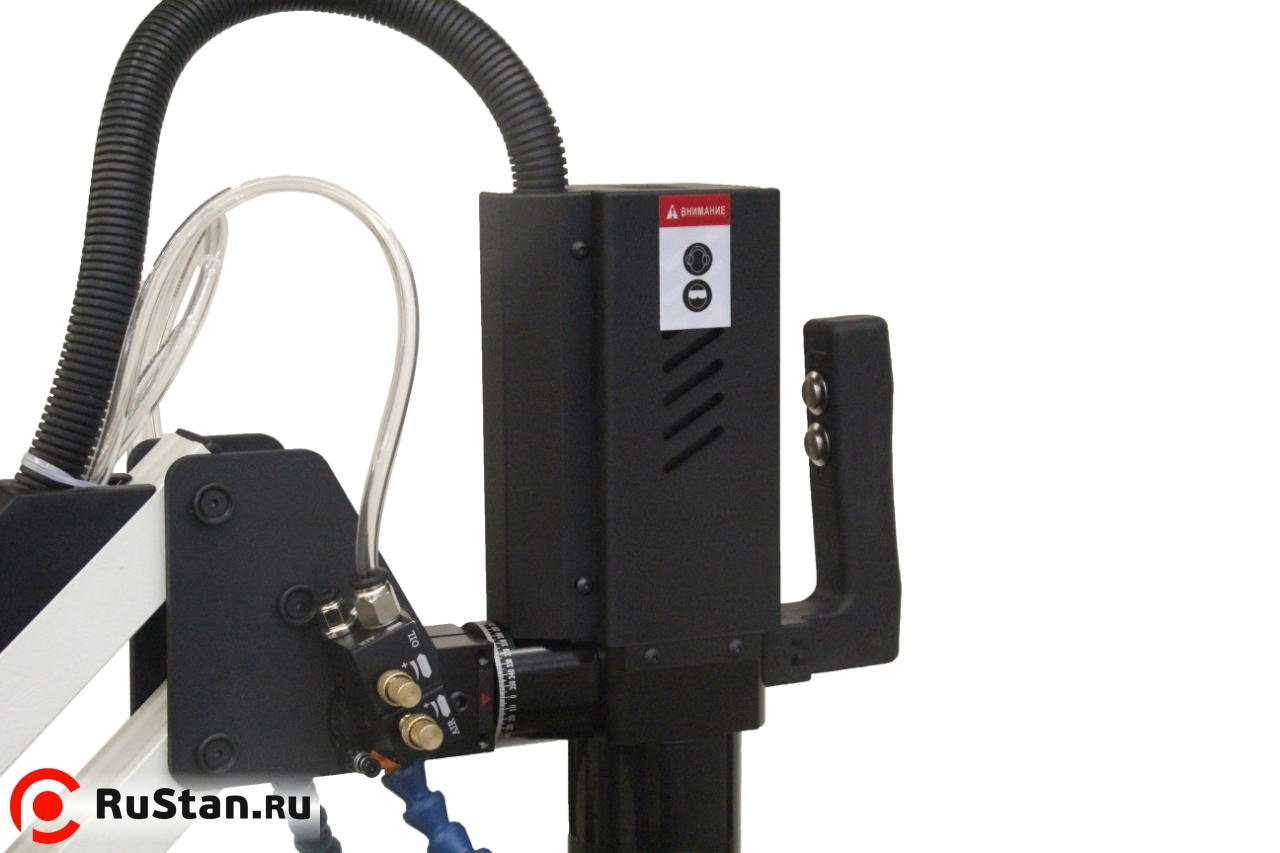

В приводе GOSYNC применены синхронный сервопривод и планетарный редуктор. При мощности двигателя 1200 Вт диапазон вращения составляет 0–150 об/мин, крутящий момент — 300 Н·м. Напряжение питания — 230 В при частоте 50 Гц.

Сенсорная система поддерживает ручной и автоматический режимы, программирование параметров резьбы и возвратно-поступательного цикла. СОЖ подаётся микрораспылением, предусмотрено автоматическое удаление стружки. Для системы требуется компрессор; привод защищён от перегрузки и превышения момента.

Преимущества

• Диапазон резьбонарезания М6-М36.
• Обработка сквозных и глухих отверстий.
• Рабочий радиус рычага 1100 мм.
• Вертикальное перемещение рычага 520 мм.
• Синхронный сервопривод GOSYNC с планетарным редуктором.
• Мощность двигателя 1200 Вт.
• Диапазон вращения 0-150 об/мин.
• Выбор ручного или автоматического режима.
• Программирование скорости прямого и обратного вращения.
• Настройка крутящего момента, глубины и шага резьбы.
• Программируемый возвратно-поступательный цикл.
• Защита от перегрузки и превышения крутящего момента.
• Экран управления с защитой от масла и стружки.
• Охлаждение инструмента микрораспылением СОЖ.
• Автоматическое удаление стружки.

Особенности конструкции

Область применения

• Нарезание резьбы в сквозных отверстиях.
• Резьбонарезание в глухих отверстиях.
• Обработка стальных заготовок.
• Нарезание резьбы в чугуне.
• Работа с цветными сплавами.
• Резьбонарезание в пластиковых деталях.

Комплектация

• Станок
• 12 цанг ISO GT24: М6-8; М10; М12; М14; М16; М18; М20; М22; М24; М27-30; М33; М36 мм
• Система охлаждения
• Инструкция
