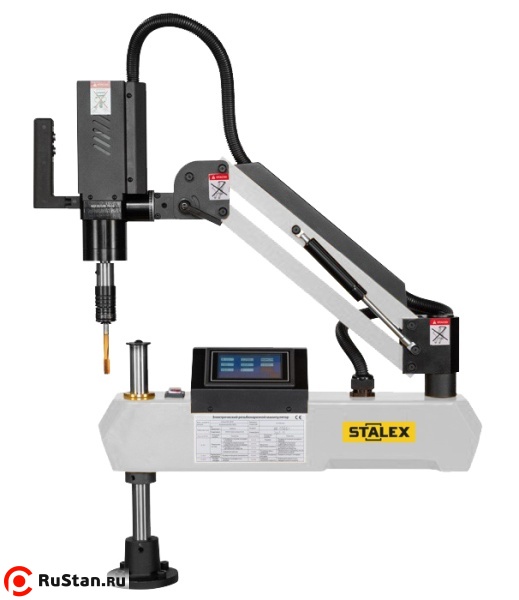

Манипулятор резьбонарезной Stalex MR-DS36, М6-М36 мм, 1200 Вт

STALEX MR-DS36 — манипулятор для нарезания резьбы М6–М36 в сквозных и глухих отверстиях. Модель применяется при обработке стали, чугуна, цветных сплавов и пластиков.

Рычаг охватывает рабочий радиус 1100 мм и перемещается по вертикали на 520 мм. Эти параметры определяют зону позиционирования резьбонарезного инструмента относительно заготовки.

Синхронный сервопривод GOSYNC с планетарным редуктором имеет мощность 1200 Вт. Частота вращения регулируется в пределах 0–150 об/мин, крутящий момент составляет 300 Н·м. Требуемое питание — 230 В, 50 Гц.

Сенсорная система управления поддерживает ручную работу и программируемый автоматический цикл. Можно задать скорость обоих направлений вращения, момент, глубину и шаг резьбы. Возвратно-поступательный режим чередует прямые и обратные обороты; предусмотрена защита от перегрузки и превышения момента.

Преимущества

• Диапазон резьбонарезания М6-М36.
• Обработка сквозных и глухих отверстий.
• Рабочий радиус рычага 1100 мм.
• Вертикальное перемещение рычага 520 мм.
• Синхронный сервопривод GOSYNC с планетарным редуктором.
• Мощность двигателя 1200 Вт.
• Диапазон вращения 0-150 об/мин.
• Выбор ручного или автоматического режима.
• Программирование скорости прямого и обратного вращения.
• Настройка крутящего момента, глубины и шага резьбы.
• Программируемый возвратно-поступательный цикл.
• Защита от перегрузки и превышения крутящего момента.
• Экран управления с защитой от масла и стружки.

Особенности конструкции

Область применения

• Нарезание резьбы в сквозных отверстиях.
• Резьбонарезание в глухих отверстиях.
• Обработка стальных заготовок.
• Нарезание резьбы в чугуне.
• Работа с цветными сплавами.
• Резьбонарезание в пластиковых деталях.

Комплектация

• Станок
• 12 цанг ISO GT24: М6-8; М10; М12; М14; М16; М18; М20; М22; М24; М27-30; М33; М36 мм
• Инструкция
