Вертикально-сверлильный станок JETRUS JDP-17LT (400В)

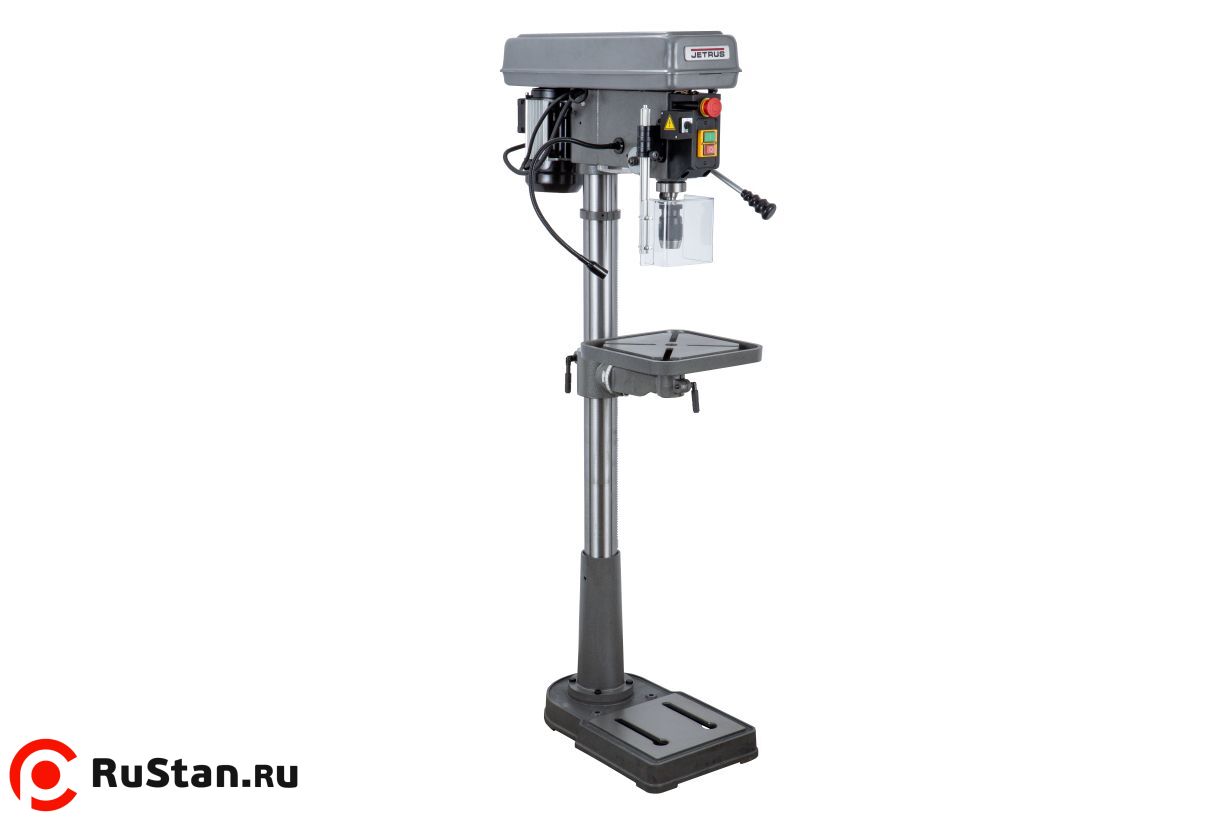

JETRUS JDP-17LT вертикально-сверлильный станок, промышленной серии, напольного исполнения, с подключением к сети в 400 вольт. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применяться для серийного изготовления деталей.

Станок имеет устойчивое чугунное основание размером 545 x 330 мм, с параллельно расположенными пазами шириной 21 мм для закрепления заготовок струбцинами или другими зажимными приспособлениями.

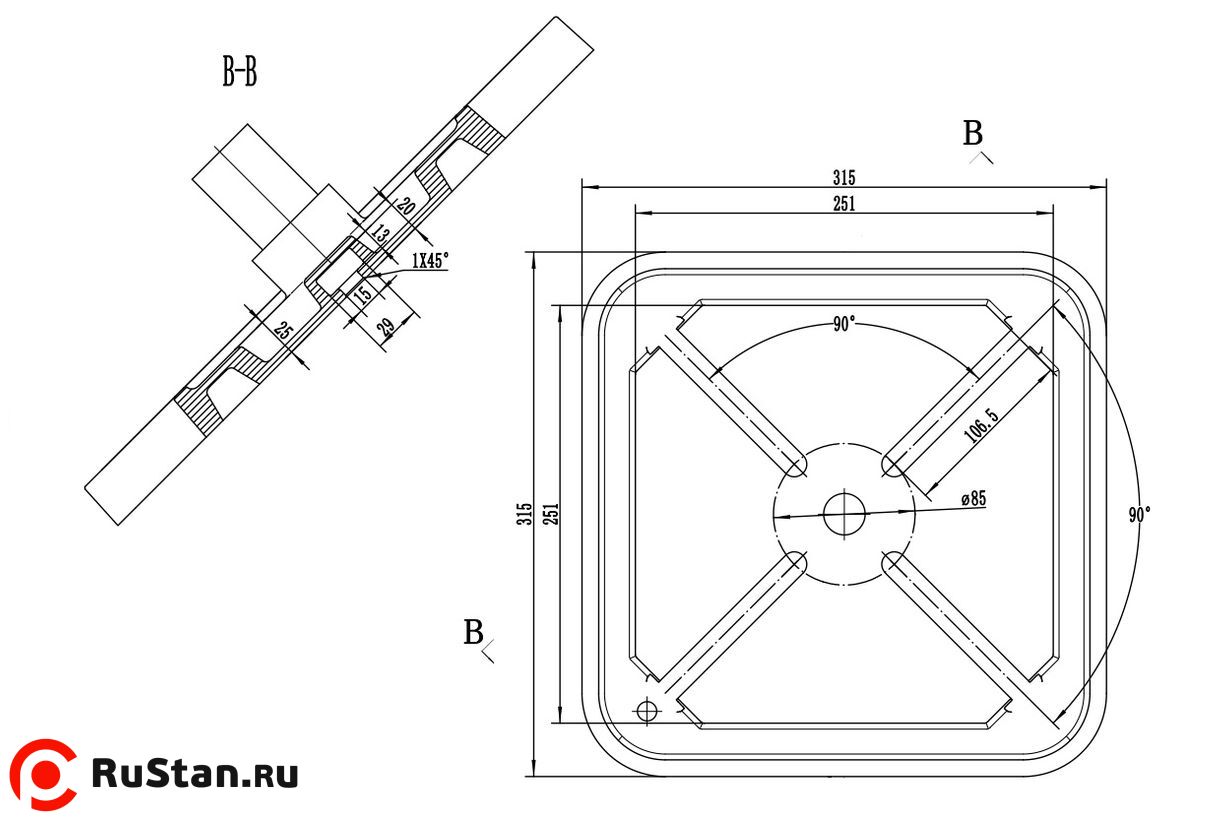

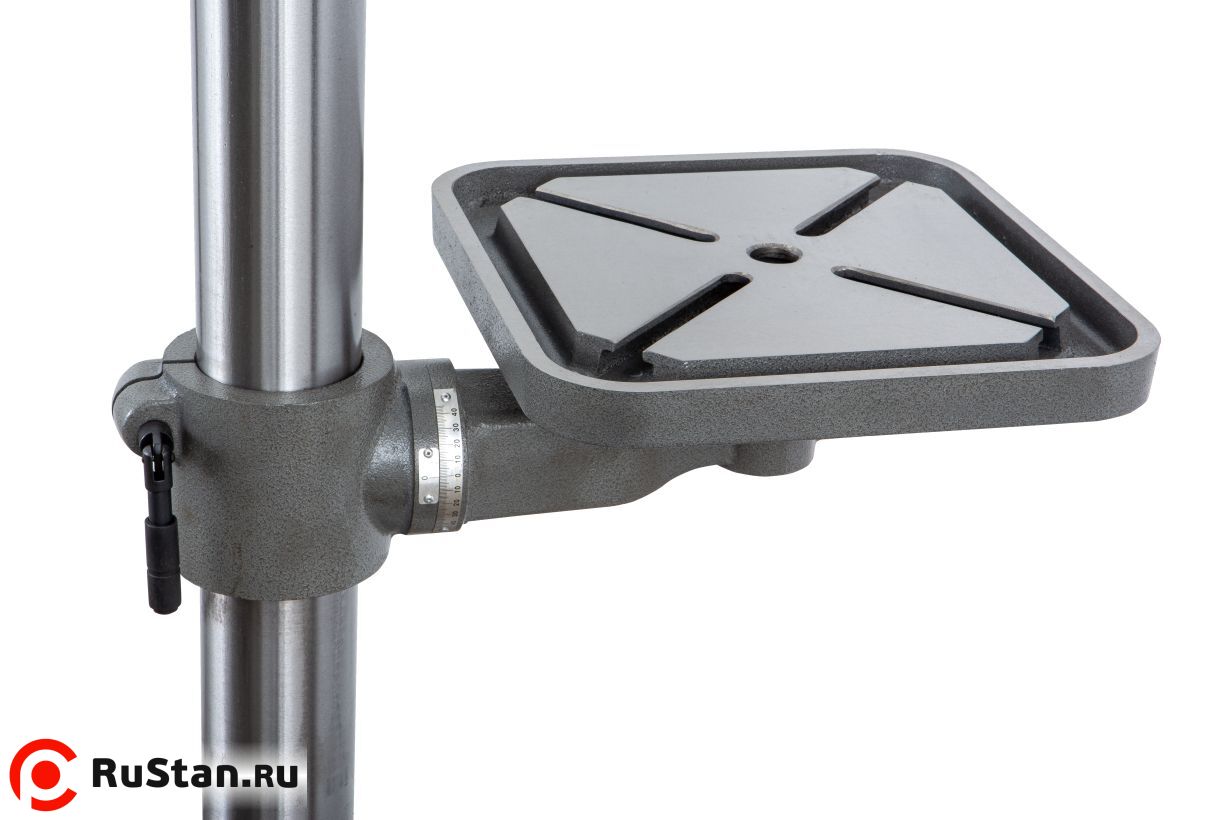

На основание установлена колонна диаметром 80 мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 315х315 мм с 4-мя Т-образными пазами, расположенными крест-накрест, ширина пазов 15 мм. Максимальное расстояние между шпинделем и основанием составляет 1220 мм, а расстояние между шпинделем и рабочим столом – 720 мм.

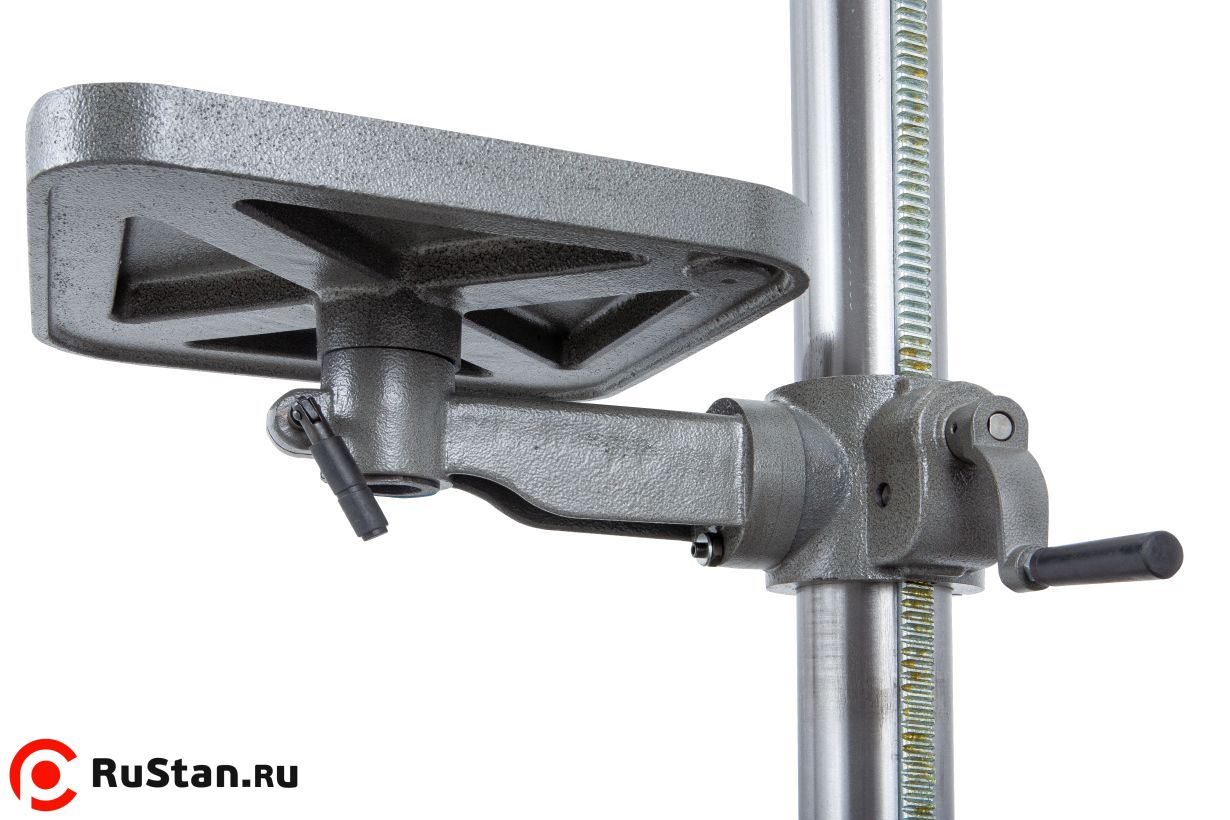

Стол имеет возможность поворота вокруг своей оси и вокруг колонны на 360°. Наклон стола вправо/влево в пределах ±45°.

Сверлильная головка позволяет сверлить отверстия максимальным диаметром до 16 мм. Конус шпинделя МК-2.

Выходная мощность приводного двигателя составляет 750 Вт.

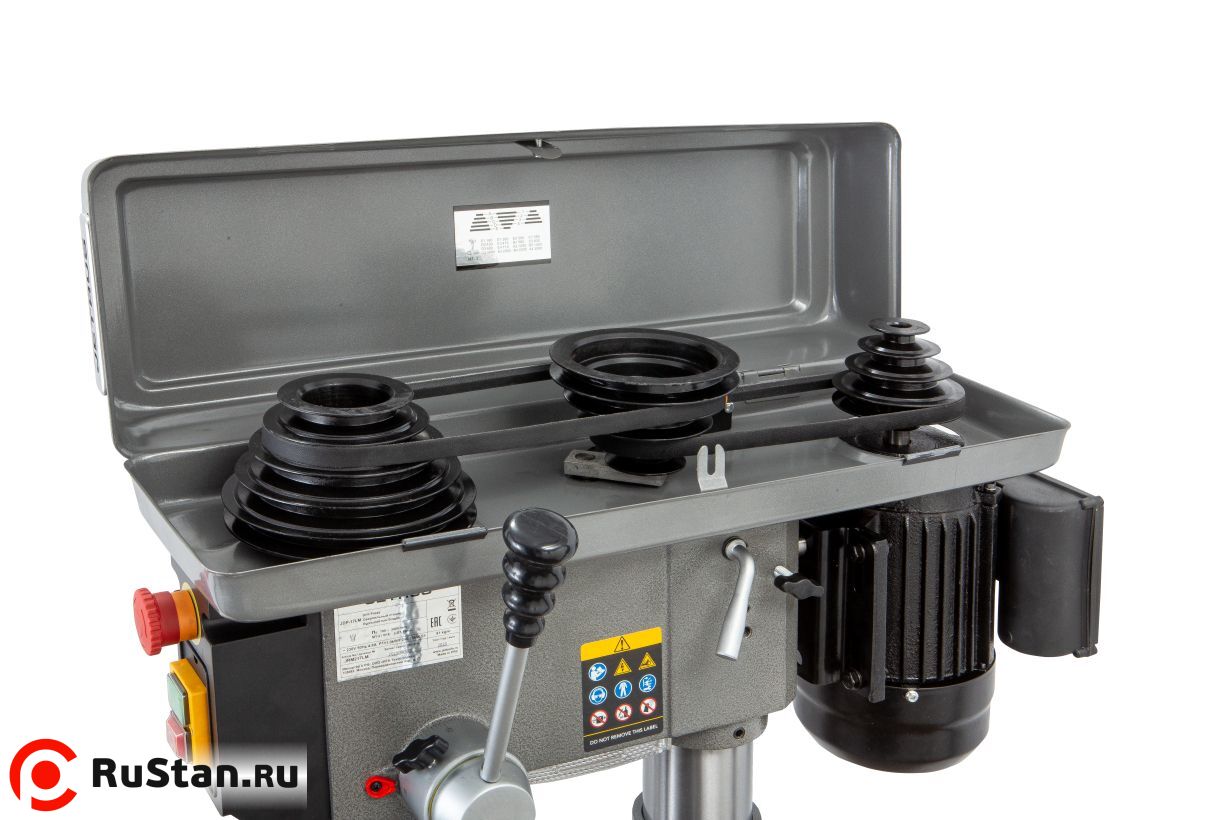

Вращающий момент с двигателя на вал шпинделя передаётся с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 180 до 3000 об/мин и имеет 16 скоростей. На передней панели расположен переключатель для включения реверса.

Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала на лимбе с миллиметровой разметкой, а также стопорный зажимной винт для ограничения хода пиноли.

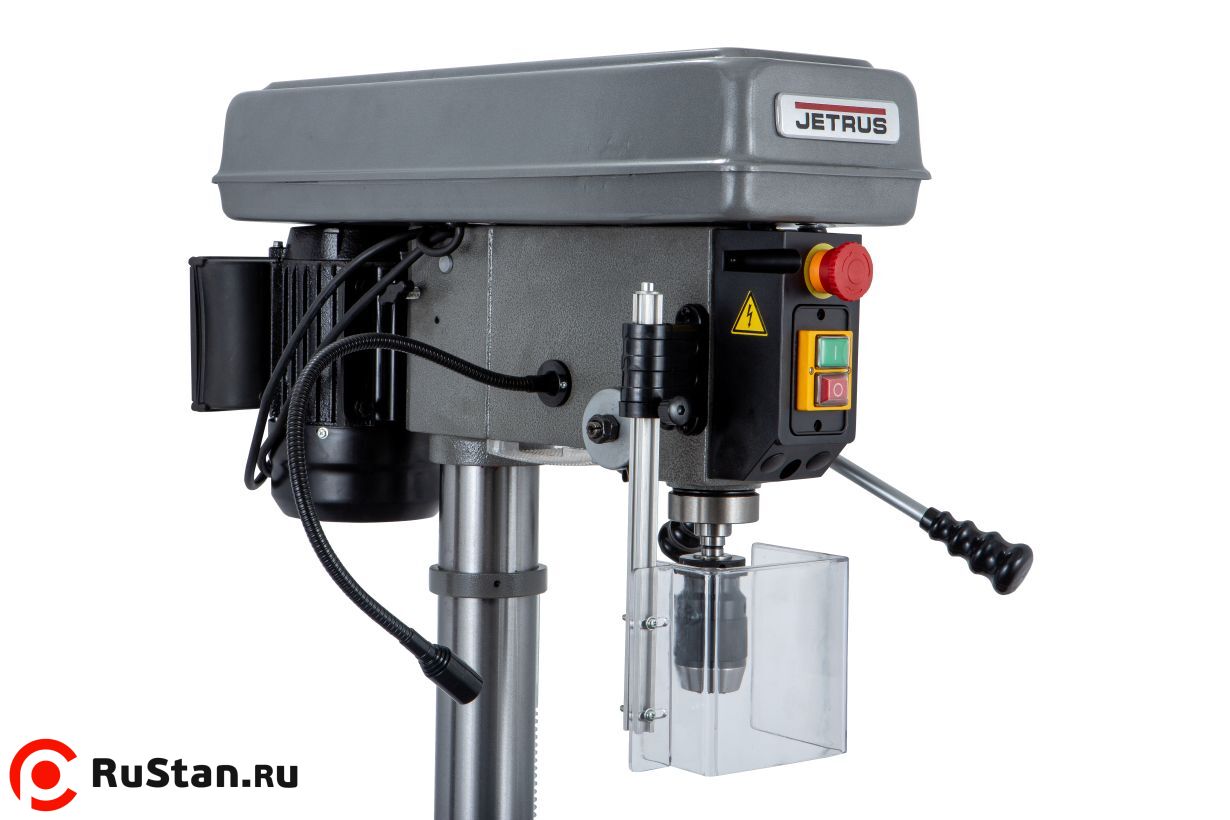

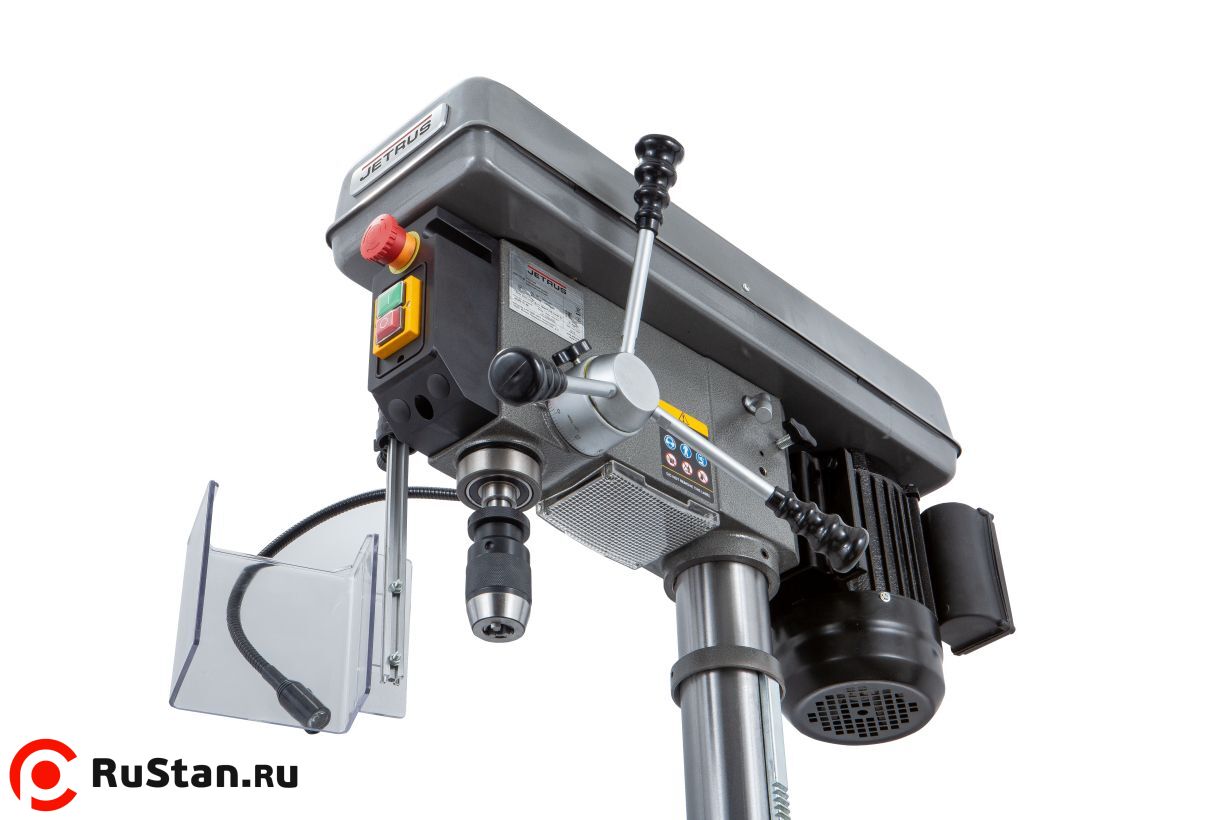

В целях обеспечения безопасной работы на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный концевой датчик, который не позволит включить станок при открытой крышке. Для аварийной остановки на передней панели станка расположен красный аварийный выключатель грибкового типа. Включение шпинделя осуществляется нажатием на зелёную кнопку, для остановки вращения предусмотрена красная кнопка.

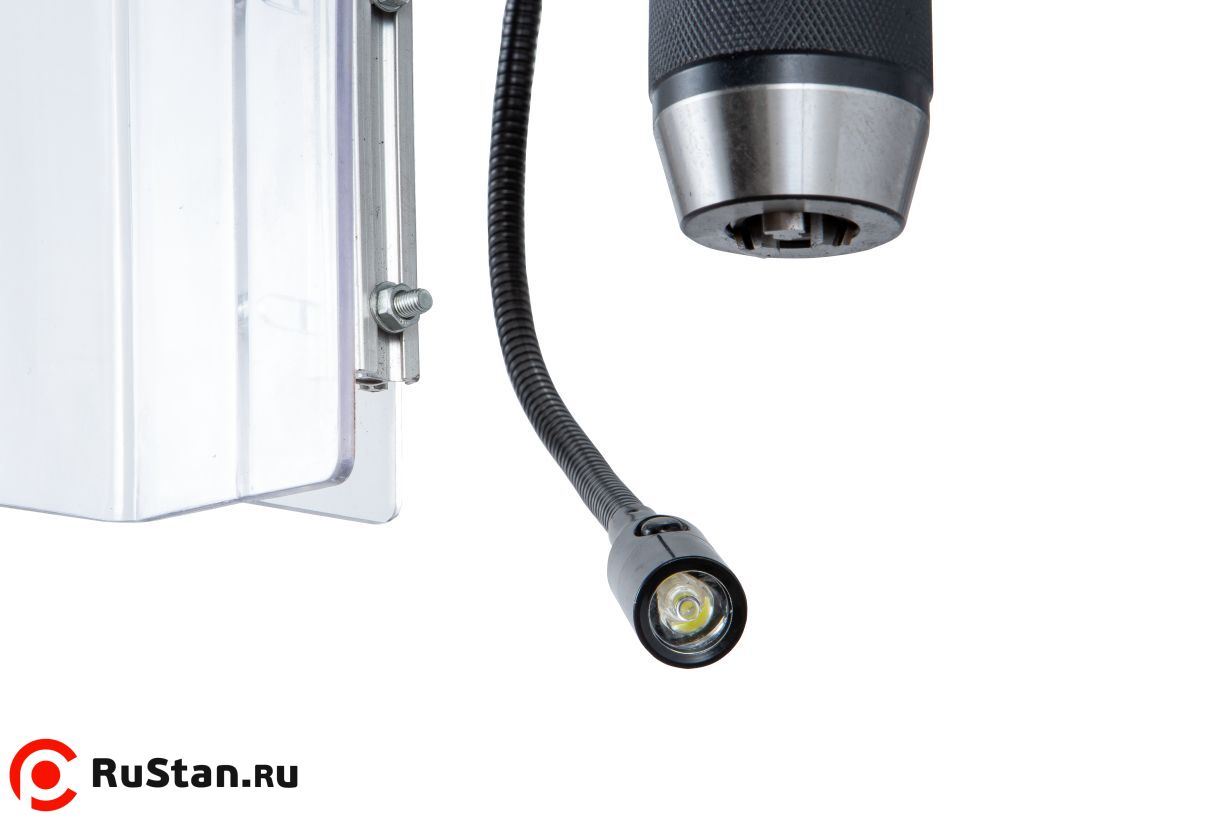

Станок оснащён лампой местного освещения с гибким держателем, который обеспечивает удобное размещение и направление света в зону резания.

Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16 мм/В16, защитный экран, лампу местного освещения и инструкцию по эксплуатации.

Стандартная комплектация станка JETRUS JDP-15LT

• Быстрозажимной сверлильный патрон 1-16мм/В16
• Защитный экран
• Лампа местного освещения с гибким держателем
• Руководство по эксплуатации
