Станок вертикально сверлильный тяжелый STALEX MGB40

Тяжёлый промышленный станок STALEX MGB40 выполняет сверление, развёртывание, зенкование, цекование и нарезание внутренних резьб. Конструкция с коробчатой колонной предназначена для обработки отверстий; максимальный диаметр сверления стали Ст. 3 составляет 40 мм, размер резьбы — М36.

Стол 550×480 мм имеет три Т-образных паза размером 16 мм и вертикальный ход по оси Z 300 мм. Расстояние шпиндель–стол равно 750 мм, шпиндель–основание — 1200 мм, шпиндель–колонна — 335 мм. Сверлильная голова поднимается отдельным двигателем на ход до 200 мм.

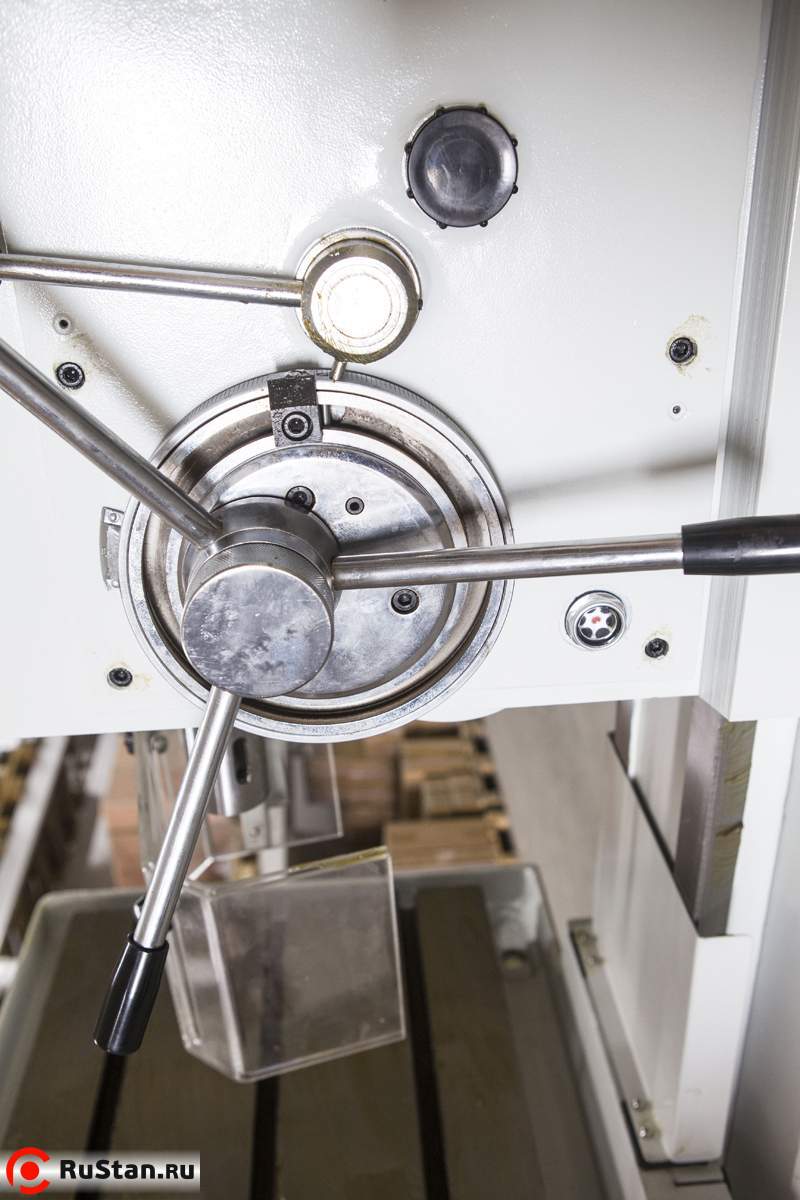

Шпиндель с конусом МТ-4 и ходом пиноли 250 мм приводится двигателем мощностью 3,0 кВт. Двенадцать скоростей охватывают диапазон 31,5–1400 об/мин. Девять автоматических подач от 0,056 до 1,80 мм/об включаются механически; максимально допустимый крутящий момент шпинделя — 350 Н·м.

Автоматический режим глубокого сверления использует ступенчатую подачу и позволяет регулировать глубину. Несущая конструкция выполнена из серого чугуна. Система СОЖ, лампа рабочей зоны и электрические компоненты Schneider Electric дополняют оснащение модели.

Преимущества

• Сверление стали Ст. 3 диаметром до 40 мм.
• Нарезание внутренней резьбы до М36.

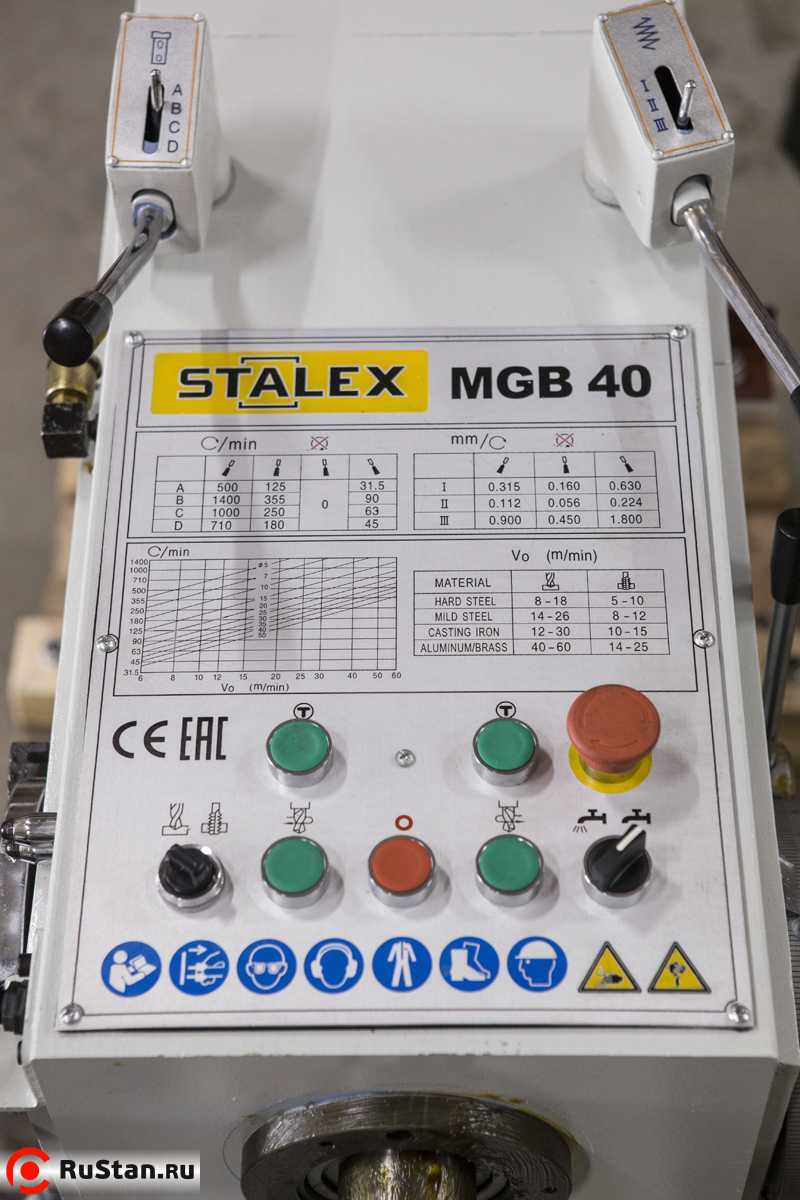

• Двенадцать частот вращения шпинделя от 31,5 до 1400 об/мин.

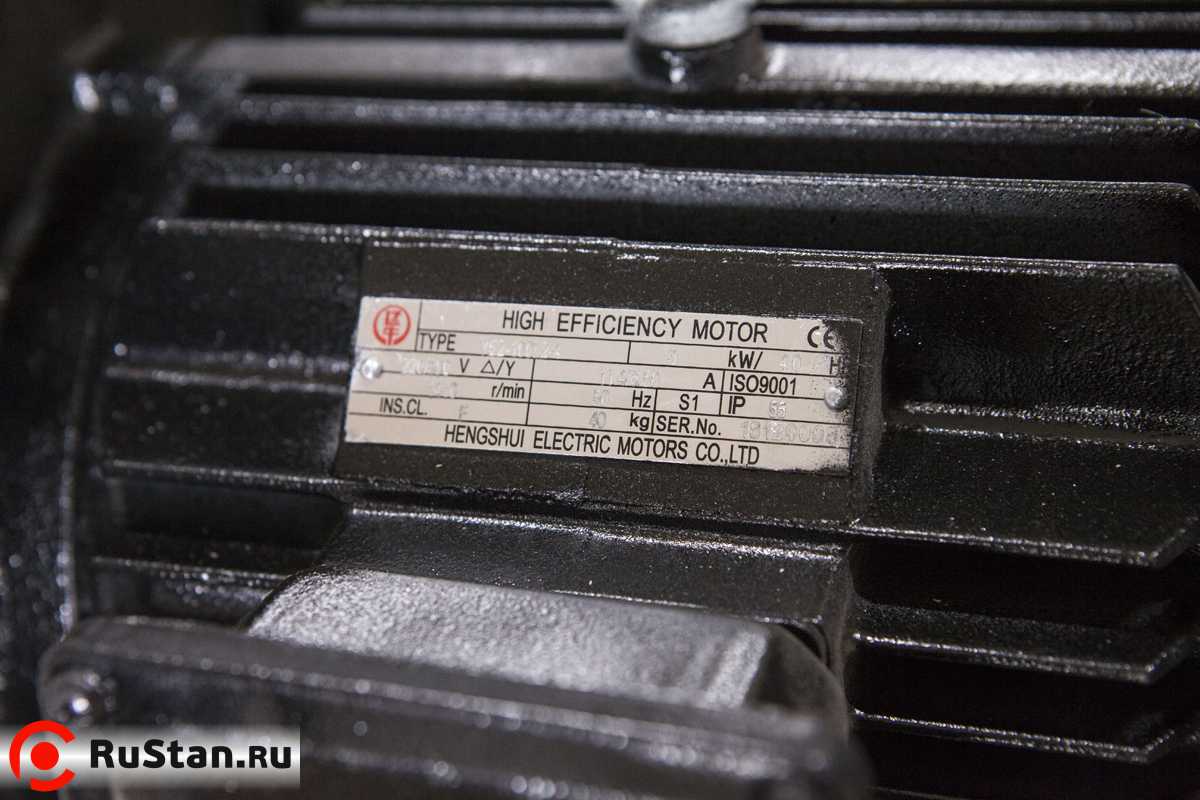

• Мощность двигателя 3,0 кВт с расчётом на продолжительную работу.
• Шпиндель с конусом МТ-4 и ходом пиноли 250 мм.

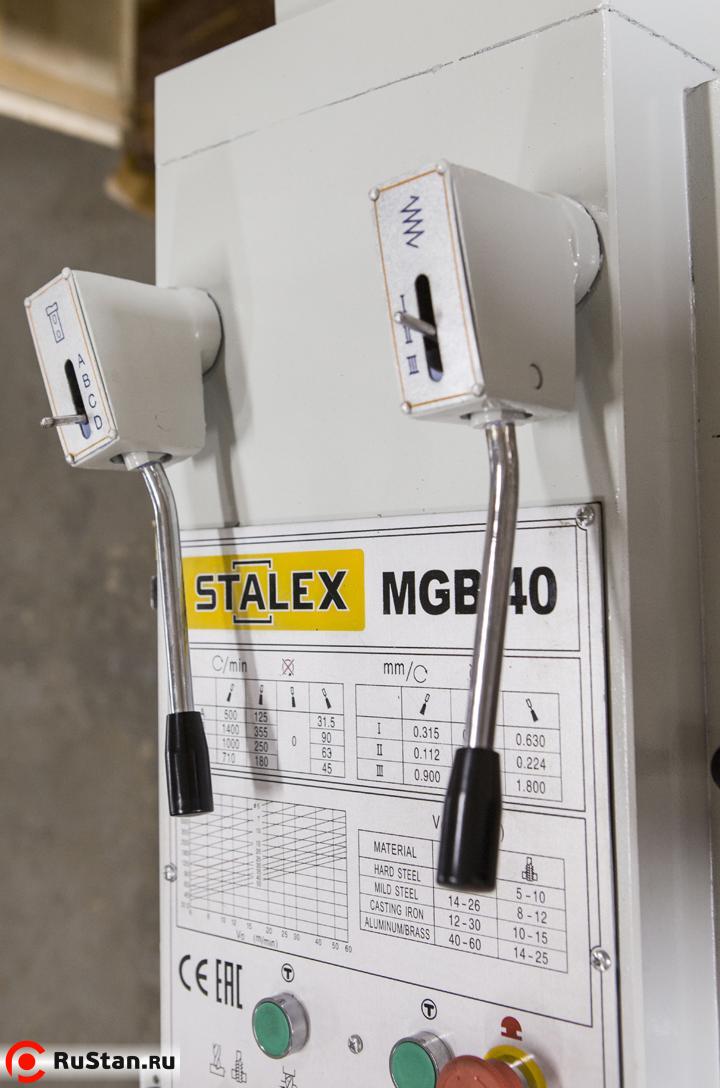

• Девять ступеней автоматической подачи 0,056–1,80 мм/об.
• Допустимый момент шпинделя 350 Н·м.
• Максимальное усилие подачи 16000 Н.
• Автоматическое сверление глубоких отверстий со ступенчатой подачей.
• Возможность задания глубины сверления.
• Стол размером 550×480 мм с тремя Т-образными пазами.

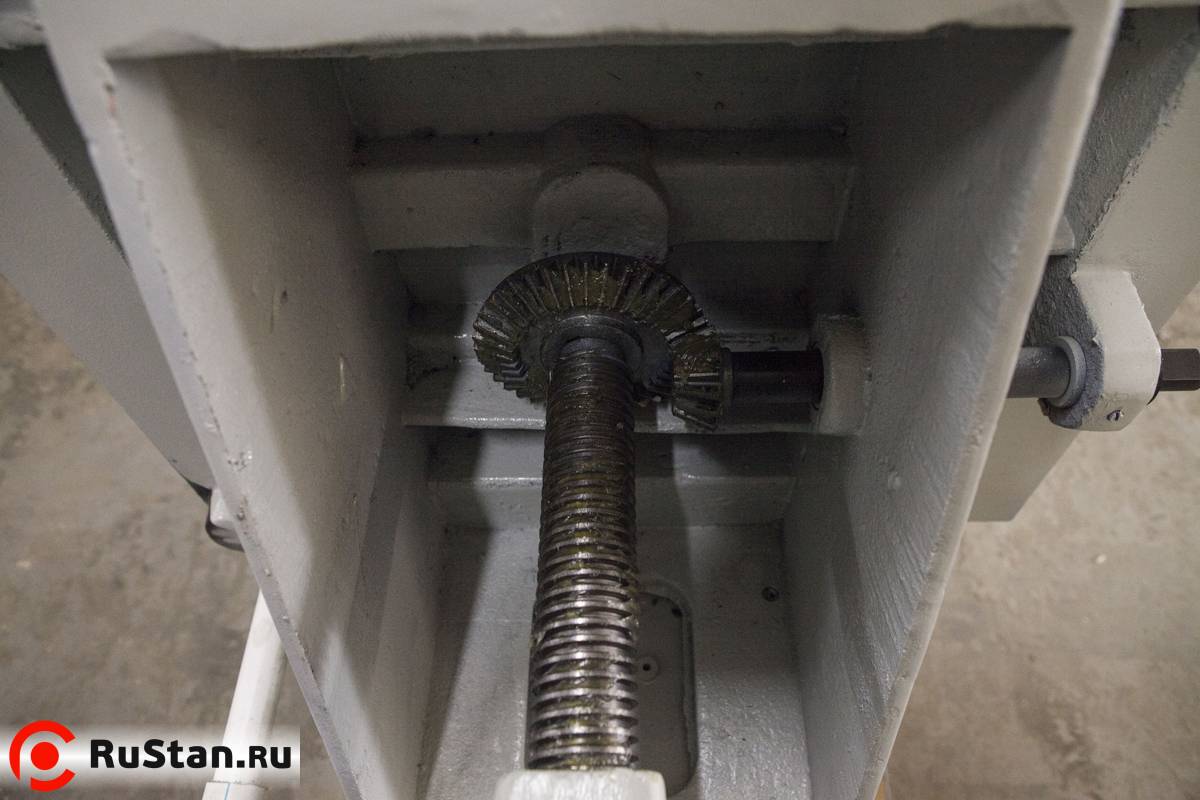

• Вертикальное перемещение стола на 300 мм по оси Z.
• Двигатель подъёма головы с ходом 200 мм.
• Массивная чугунная конструкция с коробчатой колонной.
• Встроенная подача СОЖ насосом мощностью 0,25 кВт.

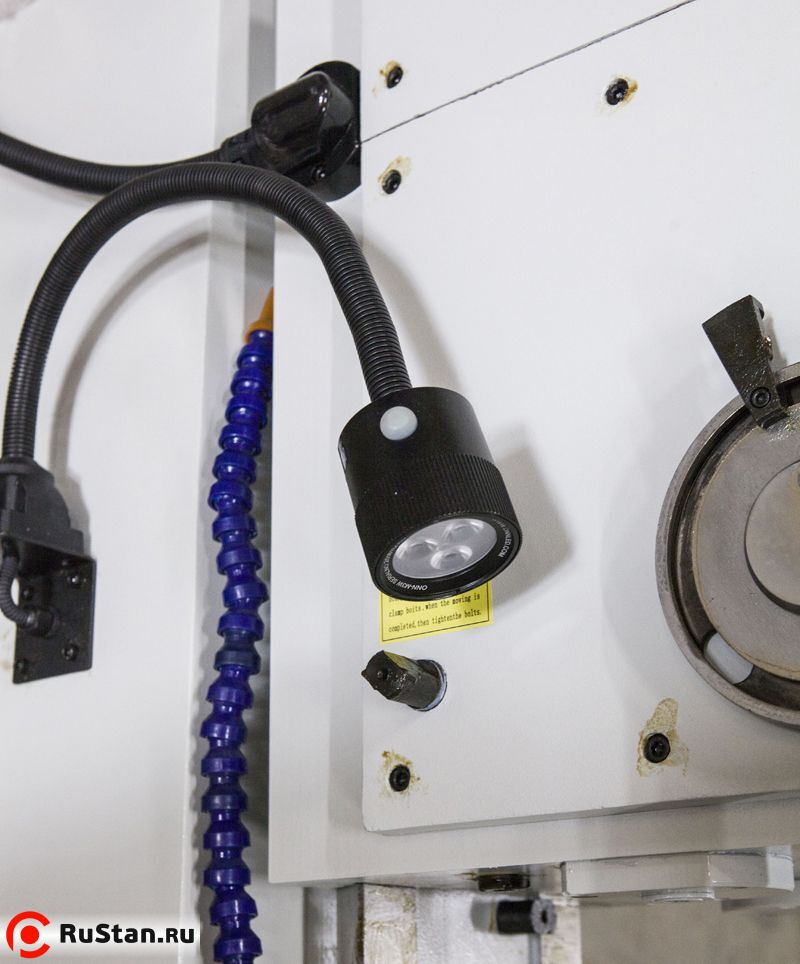

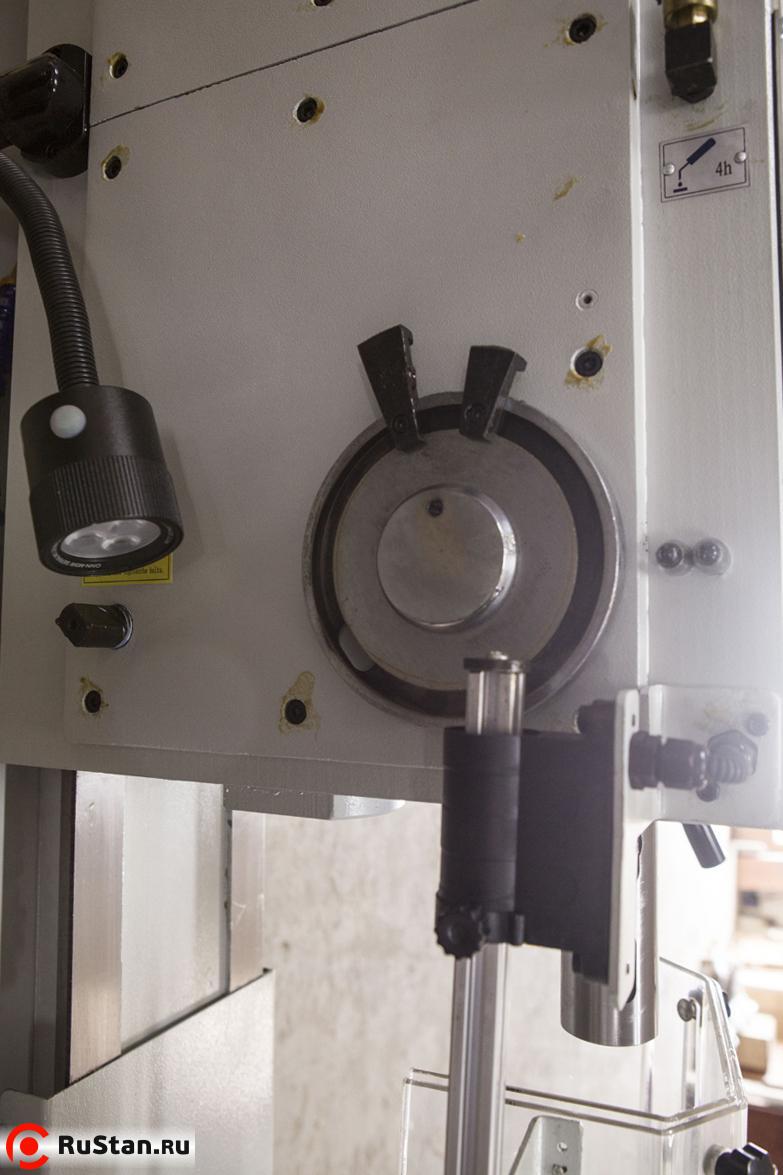

• Местная лампа для освещения зоны обработки.
• Компоненты Schneider Electric в электрической части.

Особенности конструкции

Область применения

• Сверление стали Ст. 3 с диаметром отверстия до 40 мм.
• Развёртывание отверстий.
• Зенкование отверстий.
• Нарезание внутренних резьб до М36.
• Цекование поверхностей вокруг отверстий.
• Глубокое сверление с автоматической ступенчатой подачей.

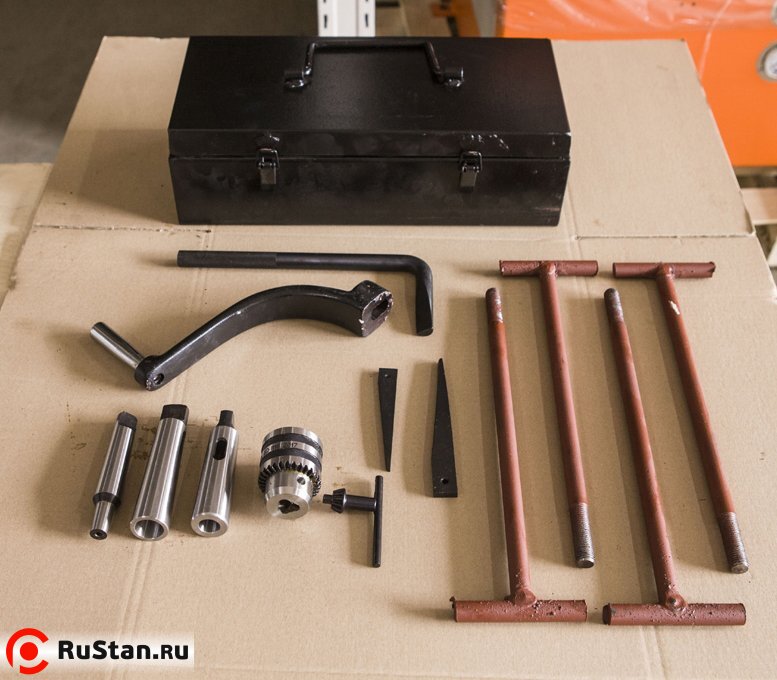

Комплектация

• Лампа местного освещения
• Автоподача по оси Z
• Функция резьбонарезания
• Система СОЖ
• Инструкция по эксплуатации
