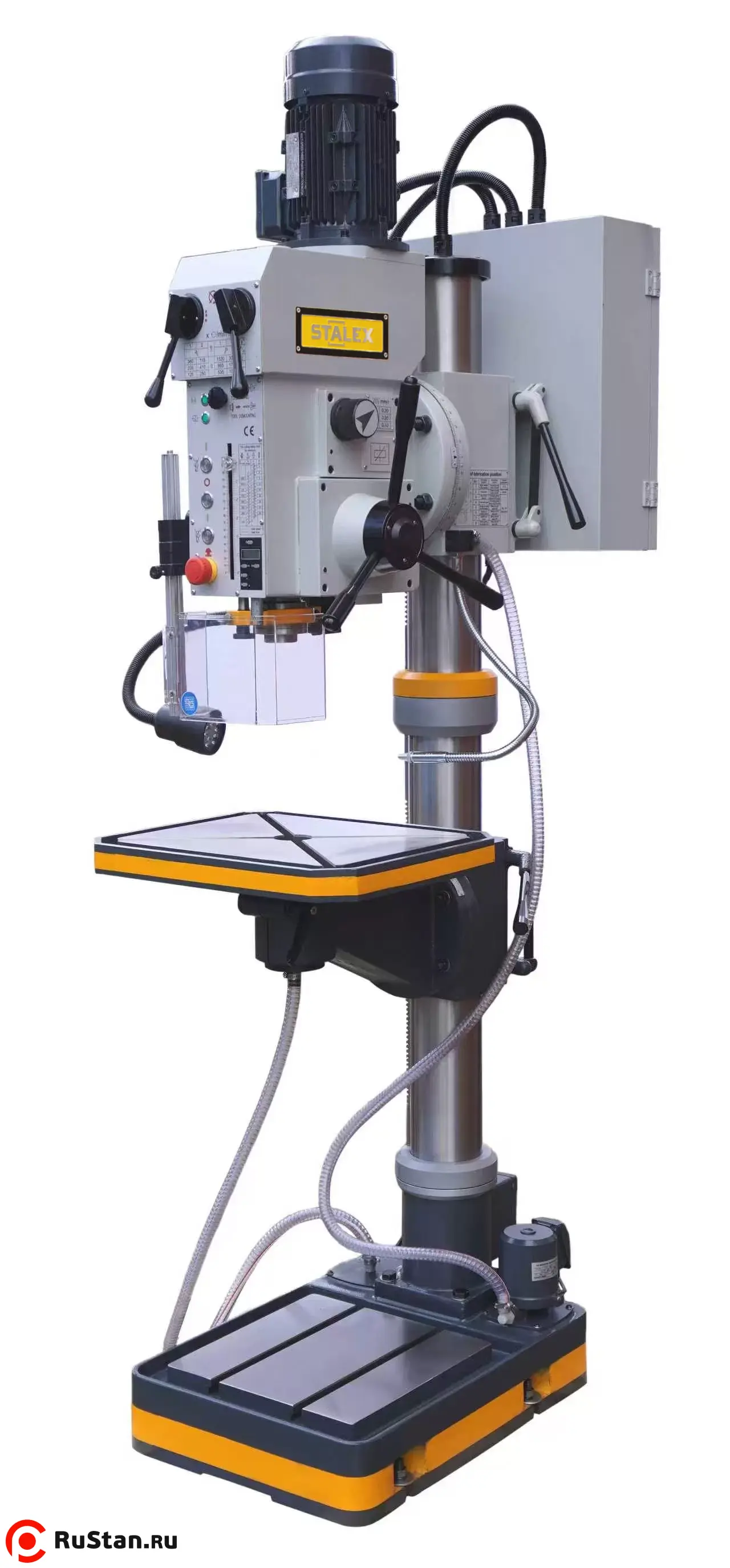

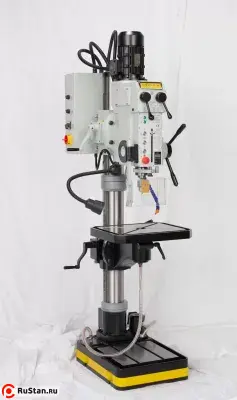

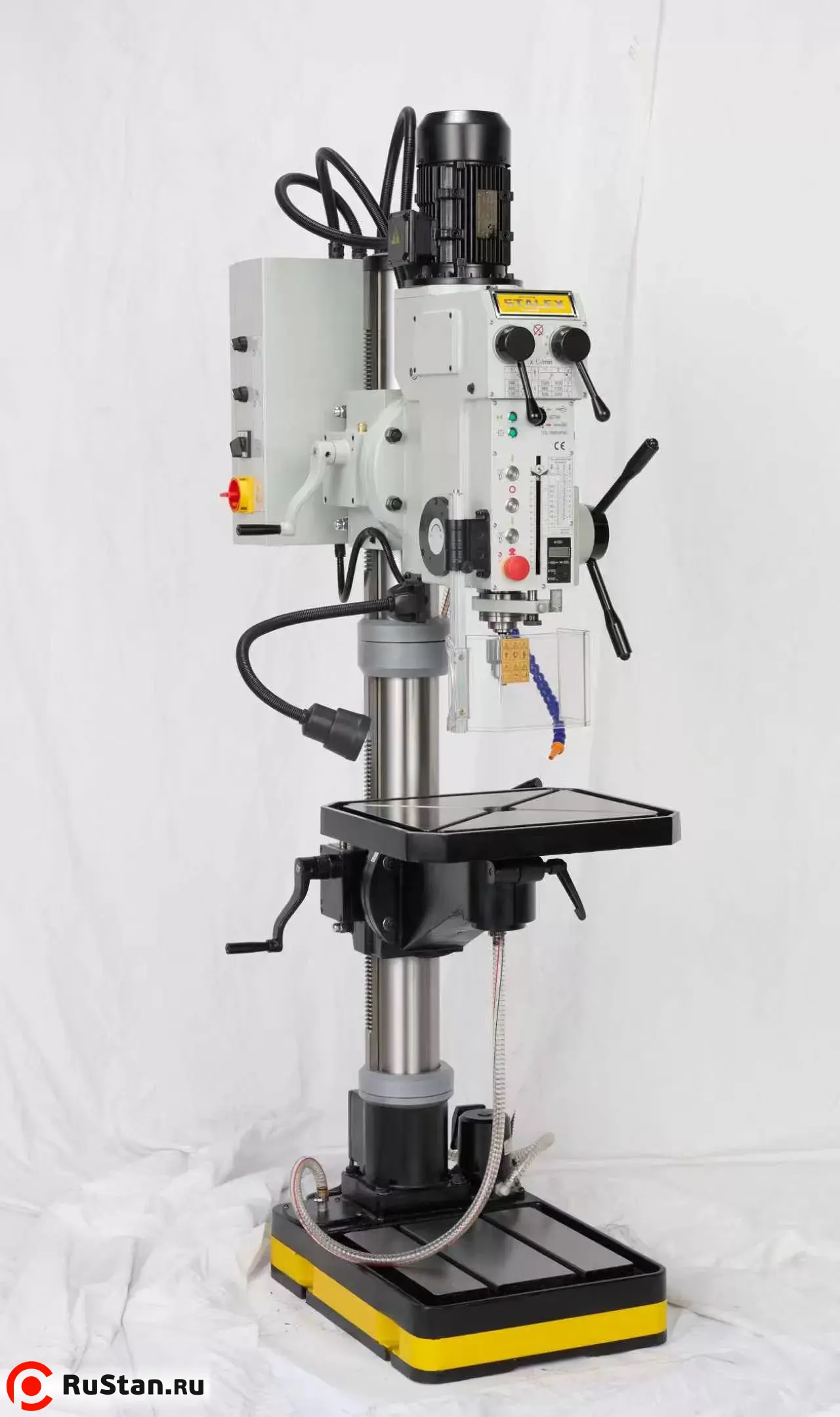

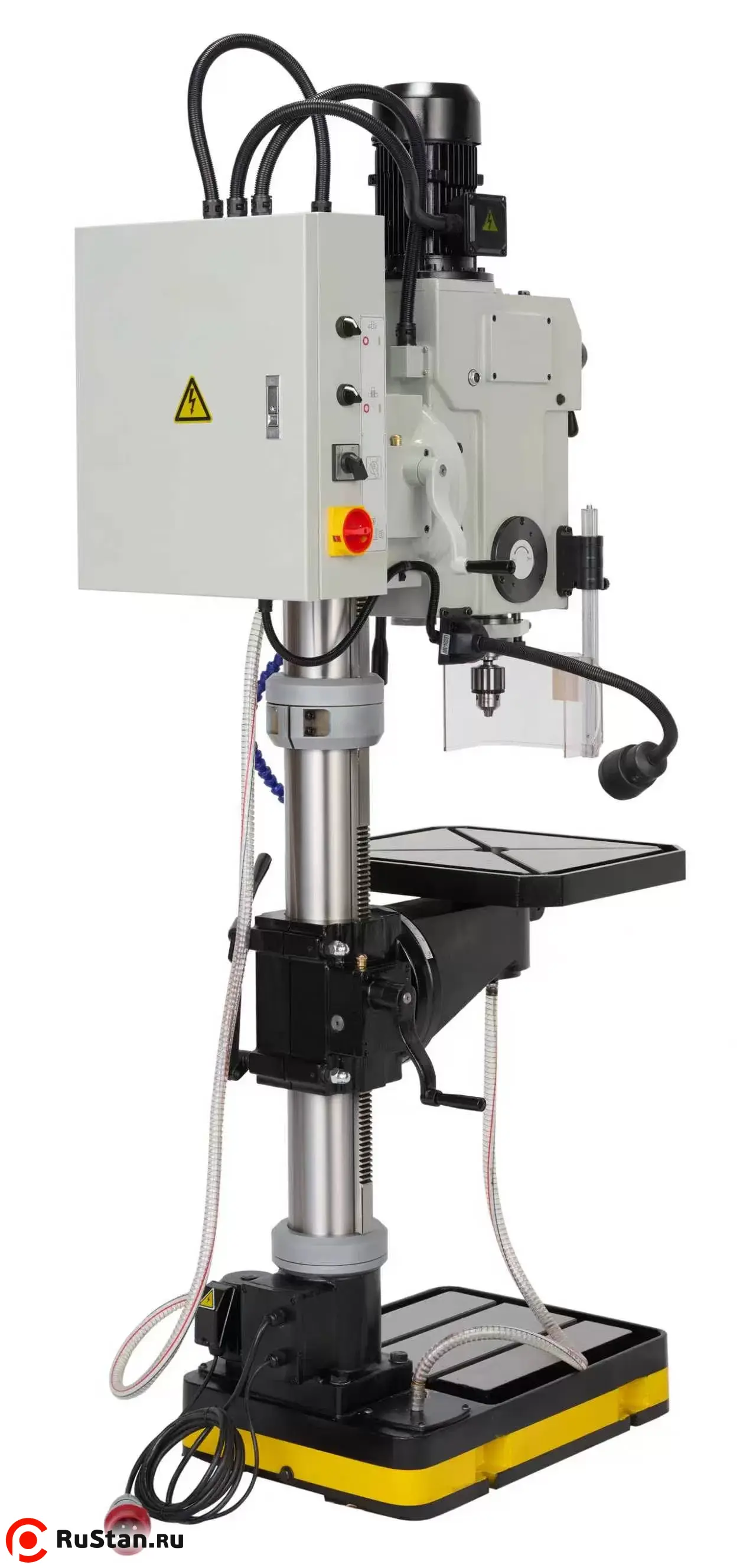

Станок вертикально сверлильный редукторный STALEX SHD-35PF Pro

STALEX SHD-35PF Pro — редукторный сверлильный станок по металлу, предназначенный для сверления, зенкования и нарезания внутренних резьб. Модель подходит для производственных участков, механических и ремонтных мастерских, где требуется оборудование с автоматической подачей пиноли, реверсом шпинделя и системой подачи смазочно-охлаждающей жидкости.

Станок рассчитан на сверление отверстий диаметром до 35 мм в стали Ст.3 и нарезание резьбы до M22 в чугуне. Механическая коробка скоростей шпиндельной бабки в сочетании с двухскоростным двигателем мощностью 1,1/1,5 кВт позволяет выбирать режим обработки с учётом материала заготовки и диаметра инструмента.

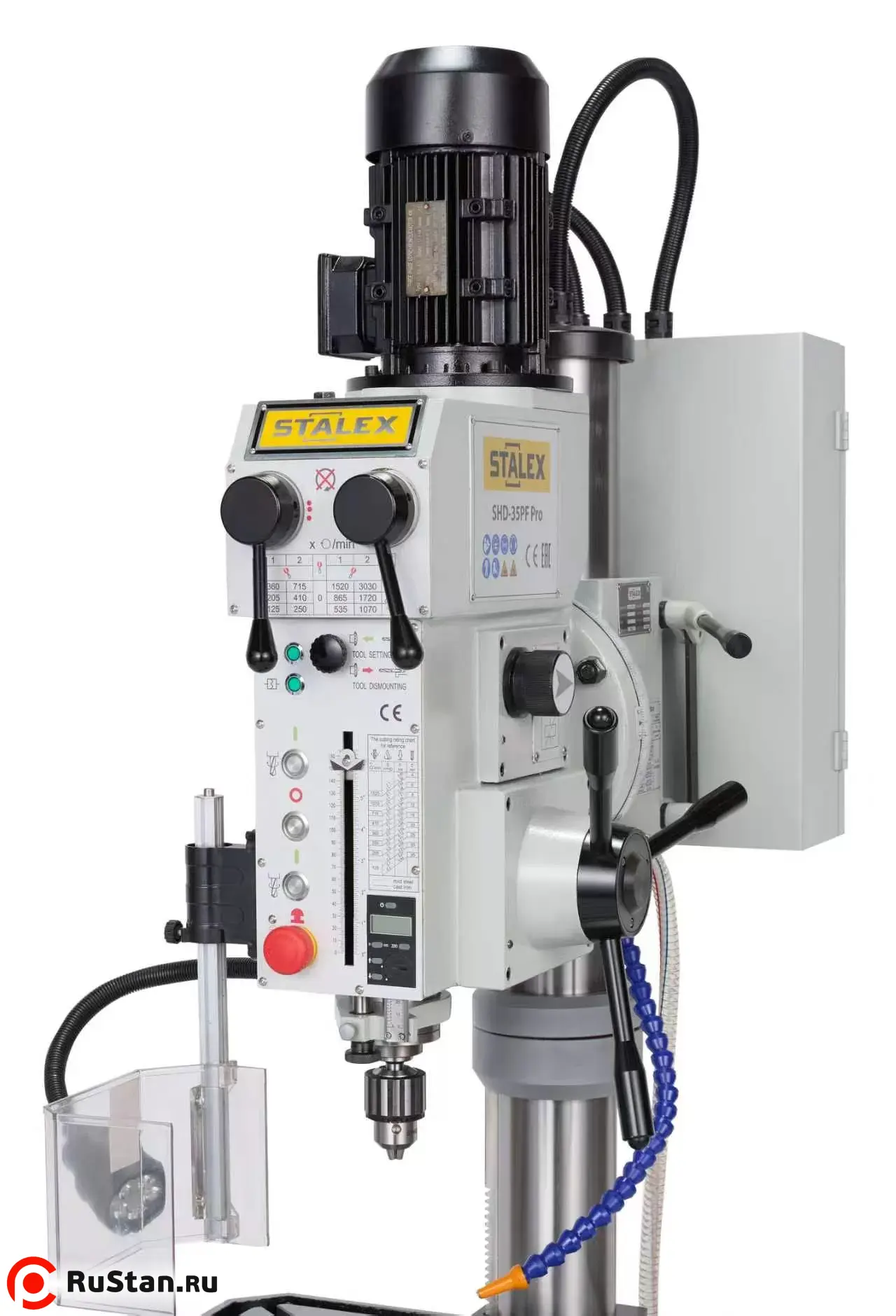

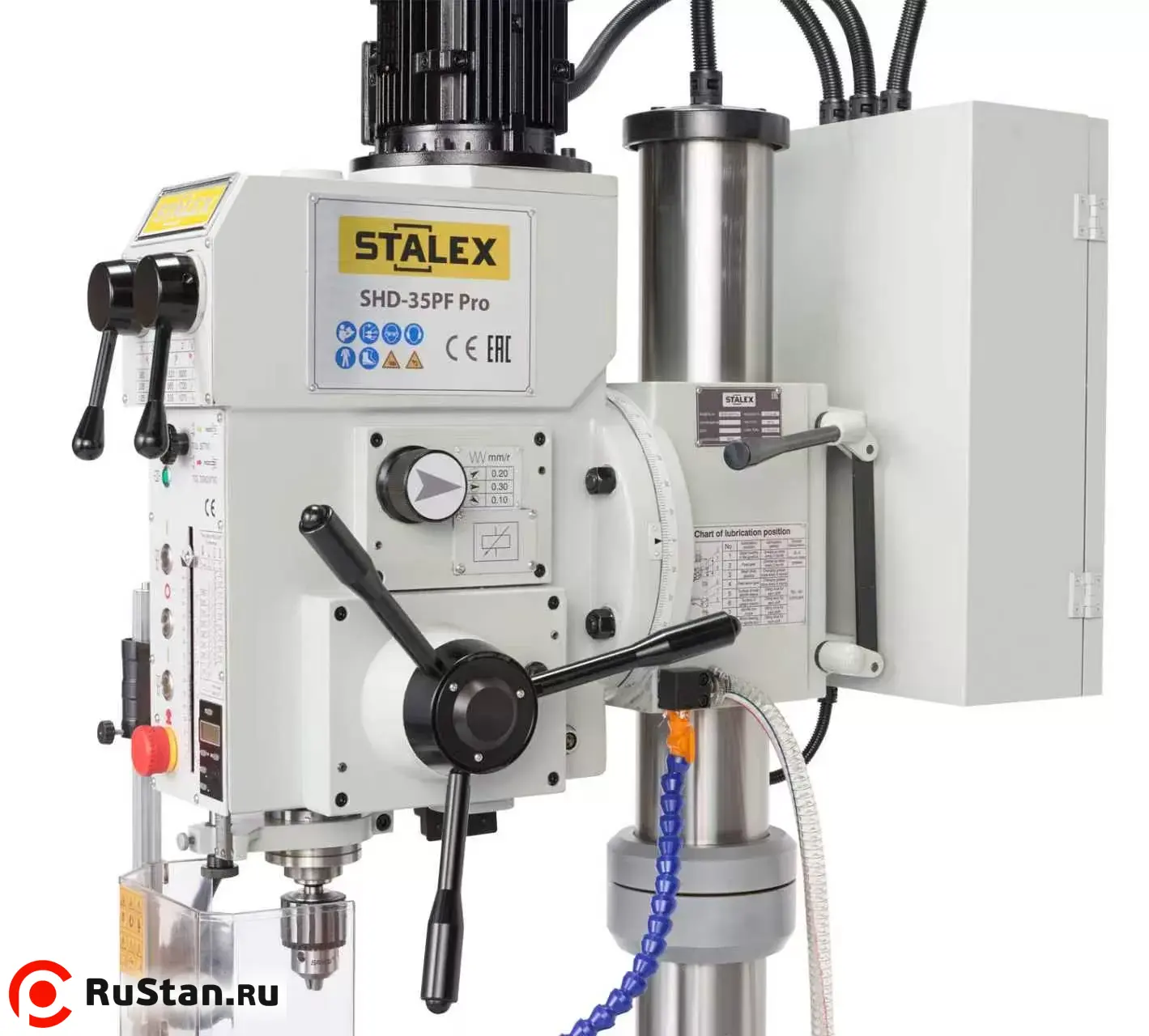

Шпиндель с конусом MT-4 имеет 12 диапазонов частоты вращения от 125 до 3030 об/мин. Ход пиноли составляет 160 мм. Автоматическая подача пиноли включается электромагнитным способом и предусматривает три значения: 0,1/0,2/0,3 мм/об. Правое и левое вращение шпинделя позволяет выполнять сверлильные и резьбонарезные операции.

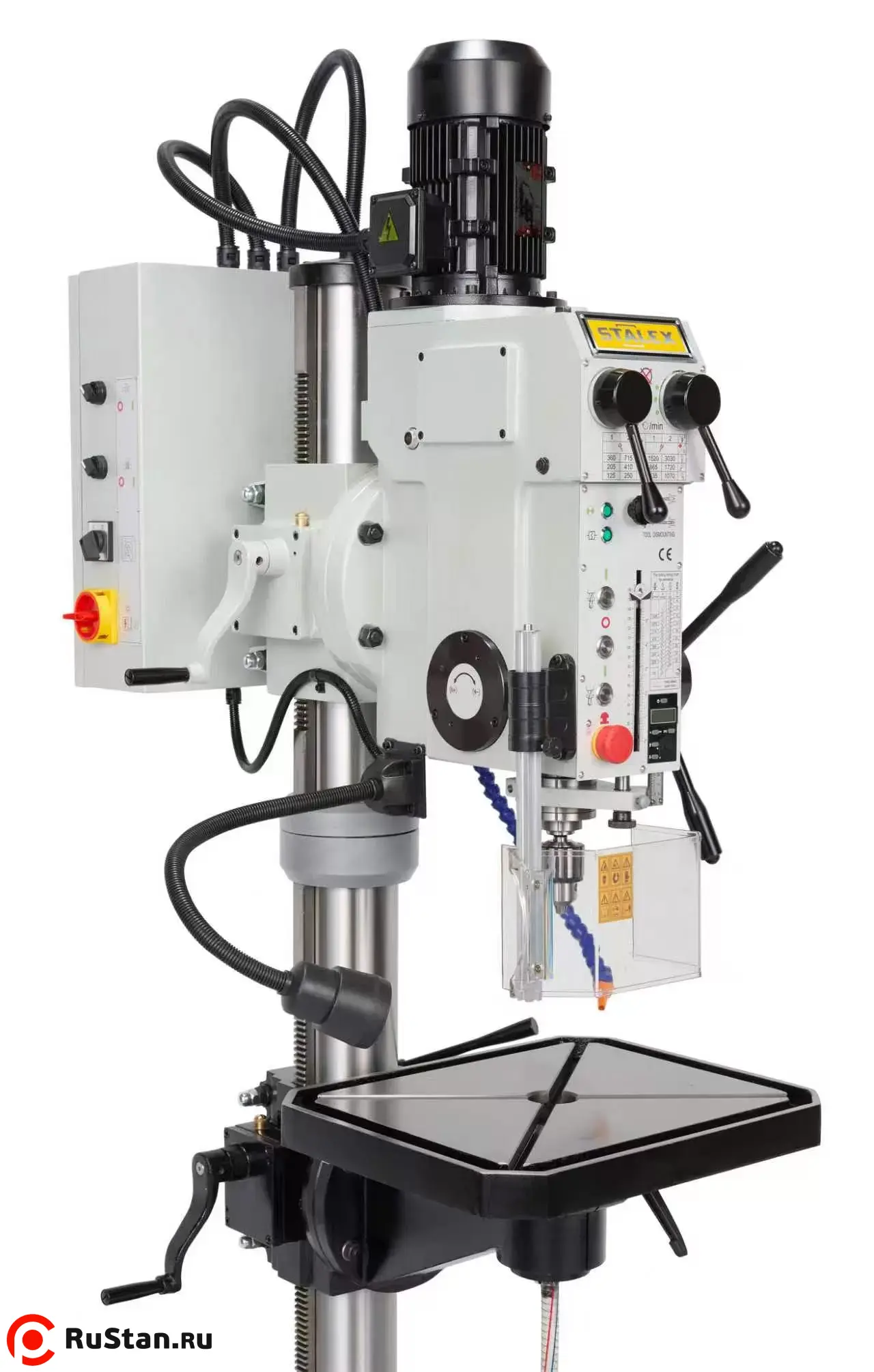

STALEX SHD-35PF Pro имеет массивную конструкцию из серого чугуна и толстостенную вертикальную колонну диаметром 120 мм. Рабочий стол размером 500×420 мм рассчитан на нагрузку до 150 кг. Сверлильная головка и рабочий стол наклоняются на ±45°. Для охлаждения инструмента предусмотрена встроенная система подачи СОЖ с насосом мощностью 0,075 кВт.

Преимущества

• Редукторный сверлильный станок для сверления, зенкования и резьбонарезания.
• Максимальный диаметр сверления стали Ст.3 — 35 мм.
• Максимальный диаметр резьбонарезания по чугуну — M22.
• Механическая коробка скоростей шпиндельной бабки.
• 12 диапазонов частоты вращения шпинделя.
• Диапазон частоты вращения шпинделя — 125–3030 об/мин.
• Конус шпинделя MT-4.
• Ход пиноли шпинделя — 160 мм.
• Автоматическая подача пиноли шпинделя.
• Три значения автоподачи — 0,1/0,2/0,3 мм/об.
• Электромагнитное включение автоматической подачи.
• Правое и левое вращение шпинделя.
• Двухскоростной двигатель мощностью 1,1/1,5 кВт.
• Массивная конструкция из серого чугуна.
• Вертикальная колонна диаметром 120 мм.
• Рабочий стол размером 500×420 мм.
• Максимальная нагрузка на стол — 150 кг.
• Наклон сверлильной головки на ±45°.
• Наклон рабочего стола на ±45°.
• Перемещение рабочего стола — 720 мм.
• Встроенная система подачи СОЖ.

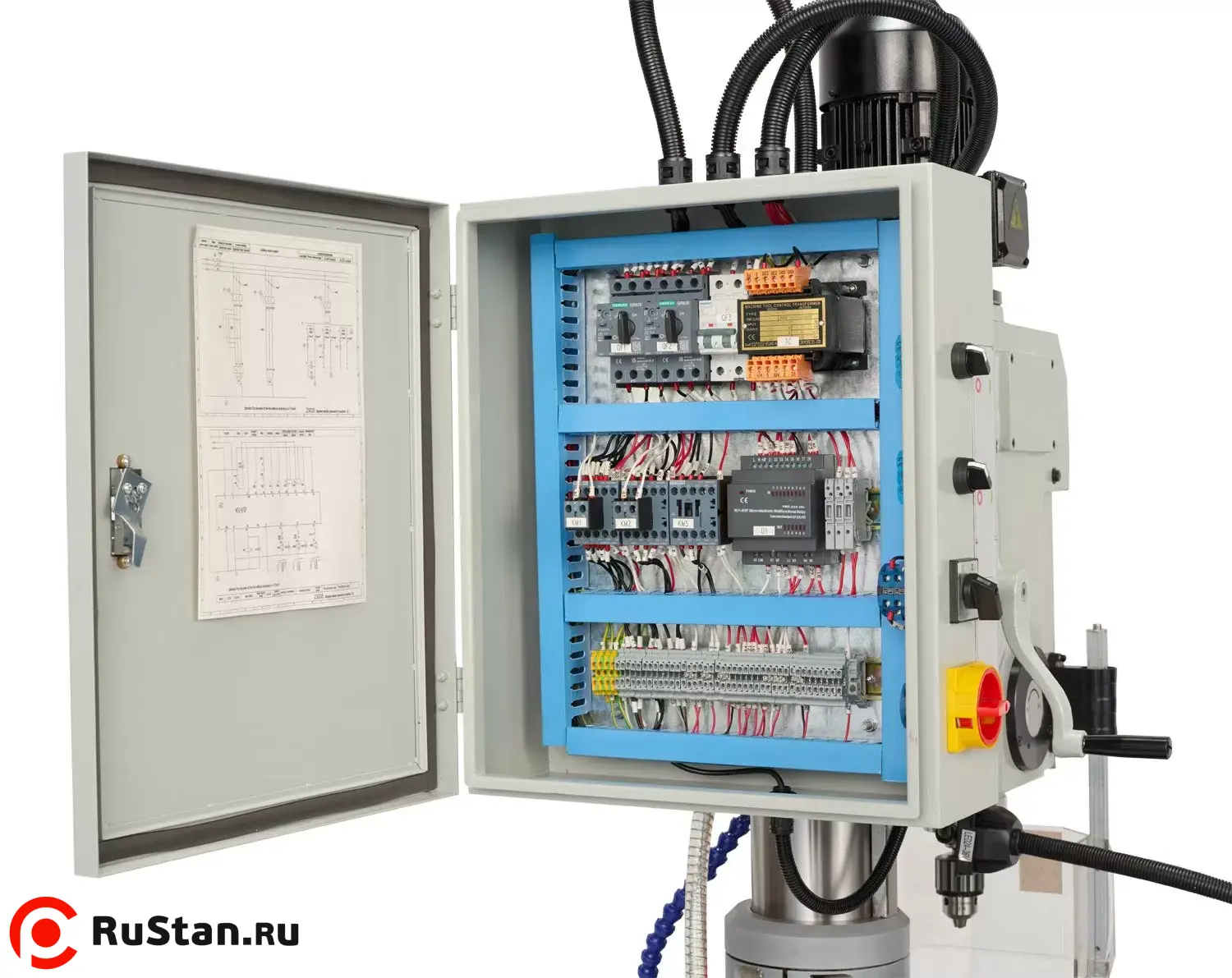

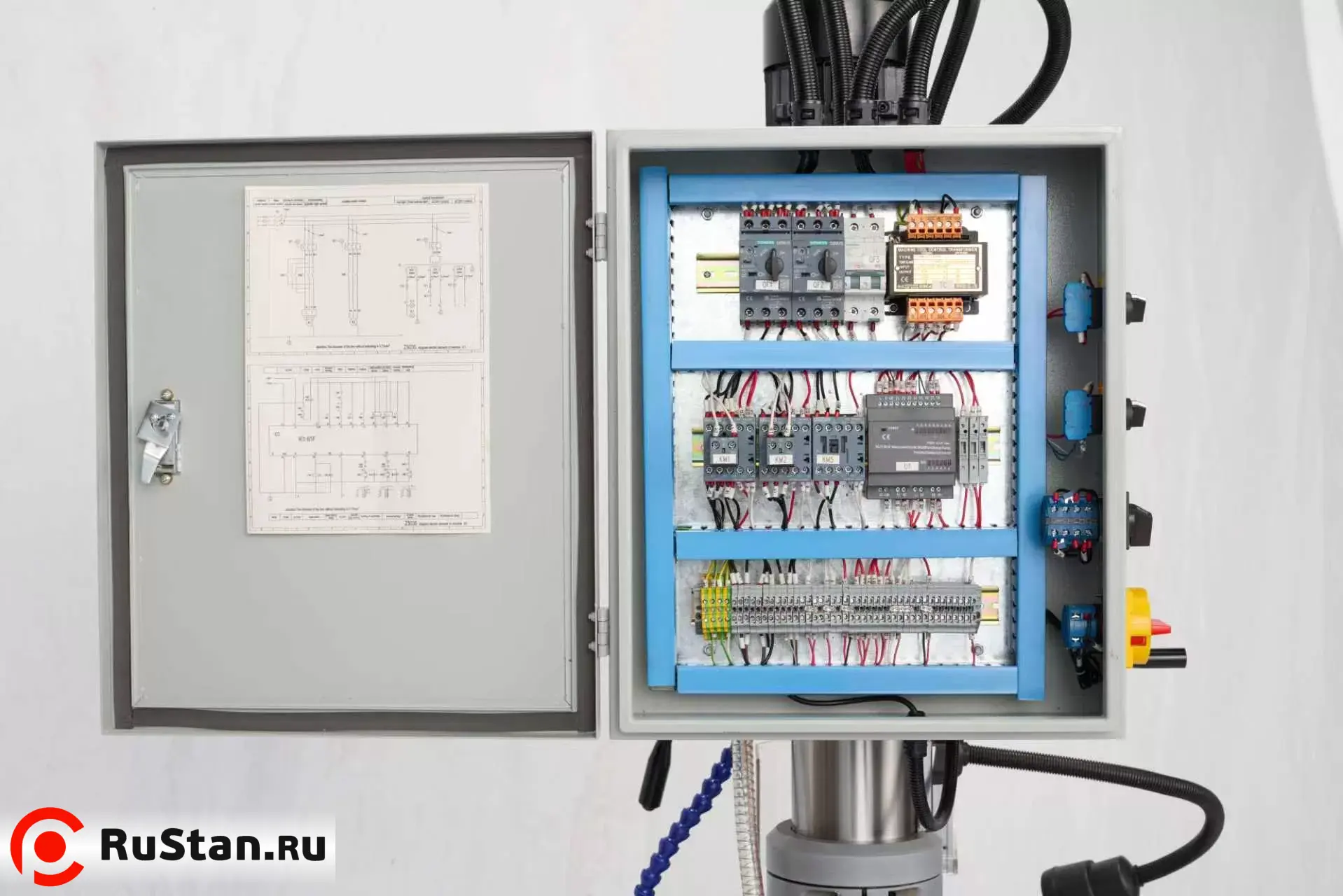

• Электрокомпоненты Siemens.
• Изготовлен в соответствии со стандартом CE.

Особенности конструкции

Область применения

• Сверление отверстий диаметром до 35 мм в стальных заготовках.
• Зенкование отверстий.
• Нарезание внутренних резьб до M22 в чугуне.
• Сверление отверстий под углом при наклоне сверлильной головки.
• Обработка заготовок с использованием наклоняемого рабочего стола.
• Выполнение сверлильных операций с автоматической подачей пиноли.
• Слесарные и ремонтные работы.
• Эксплуатация в механических и производственных цехах.
• Единичное и мелкосерийное изготовление деталей.

Комплектация

• Сверлильный патрон
• Оправка сверлильного патрона MT-4/B16
• Переходник MT-4/MT-3
• Переходник MT-3/MT-2
• Лампа местного освещения
• Автоподача пиноли по оси Z
• Защита патрона
• Система СОЖ
• Функция резьбонарезания
• Инструкция по эксплуатации
