Станок вертикально сверлильный тяжелый STALEX MGB50

STALEX MGB50 — тяжёлый промышленный сверлильный станок для обработки отверстий и нарезания внутренней резьбы. Модель выполняет сверление, развёртывание, зенкование и цекование; предельный диаметр сверления стали Ст. 3 составляет 50 мм, размер резьбы — М36.

Стол 560×480 мм оснащён тремя Т-образными пазами размером 16 мм и имеет вертикальное перемещение по оси Z 300 мм. Между шпинделем и столом предусмотрено расстояние 750 мм, между шпинделем и основанием — 1200 мм. Вылет относительно колонны составляет 335 мм.

Шпиндель с конусом МТ-5 получает вращение от двигателя мощностью 4,0 кВт. Девять скоростей распределены в диапазоне 45–850 об/мин, а девять автоматических подач — в пределах 0,056–1,80 мм/об. Ход пиноли равен 250 мм, максимальное усилие подачи — 16000 Н.

Коробчатая колонна и несущие элементы из серого чугуна образуют массивную конструкцию. Голова поднимается двигателем и перемещается на 200 мм. Для глубокого сверления предусмотрены ступенчатая подача и настройка глубины; система СОЖ и местное освещение входят в оснащение станка.

Преимущества

• Максимальный диаметр сверления стали Ст. 3 — 50 мм.
• Нарезание внутренней резьбы до М36.
• Конус МТ-5 для установки инструмента в шпиндель.
• Девять скоростей вращения от 45 до 850 об/мин.

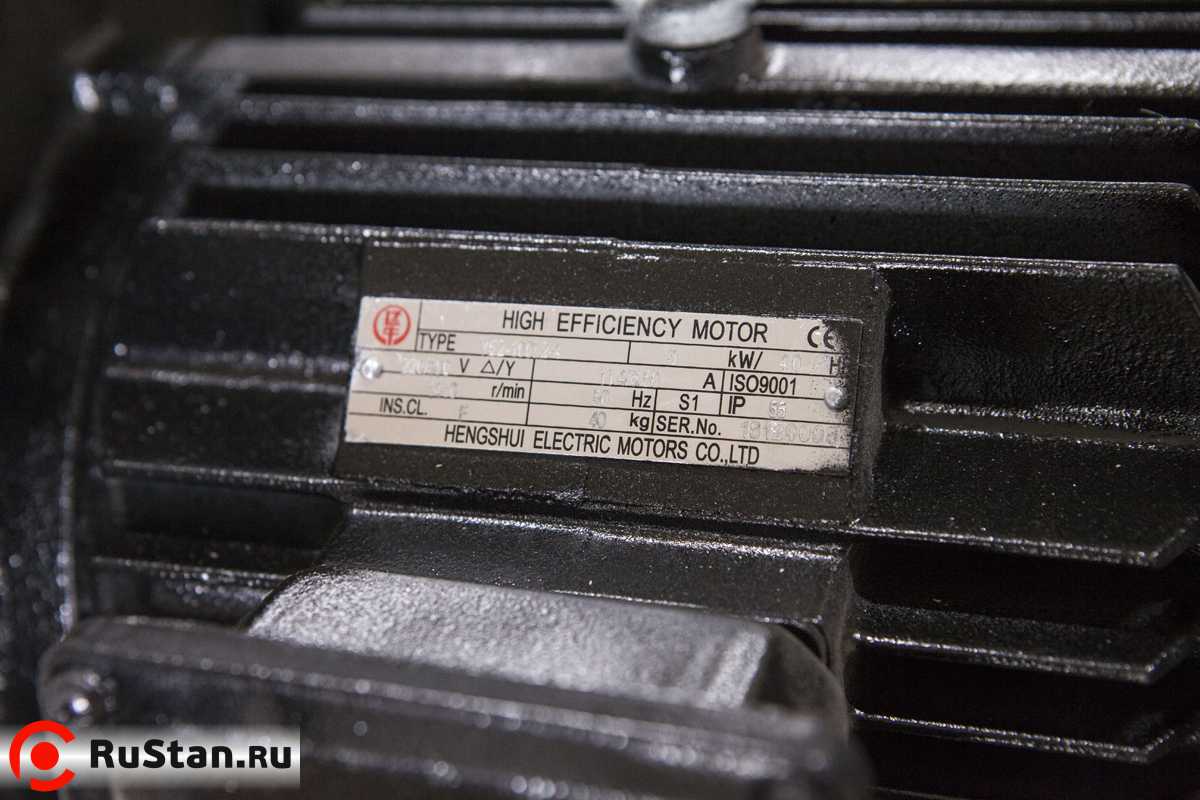

• Главный двигатель мощностью 4,0 кВт для продолжительной работы.
• Допустимый крутящий момент шпинделя до 350 Н·м.

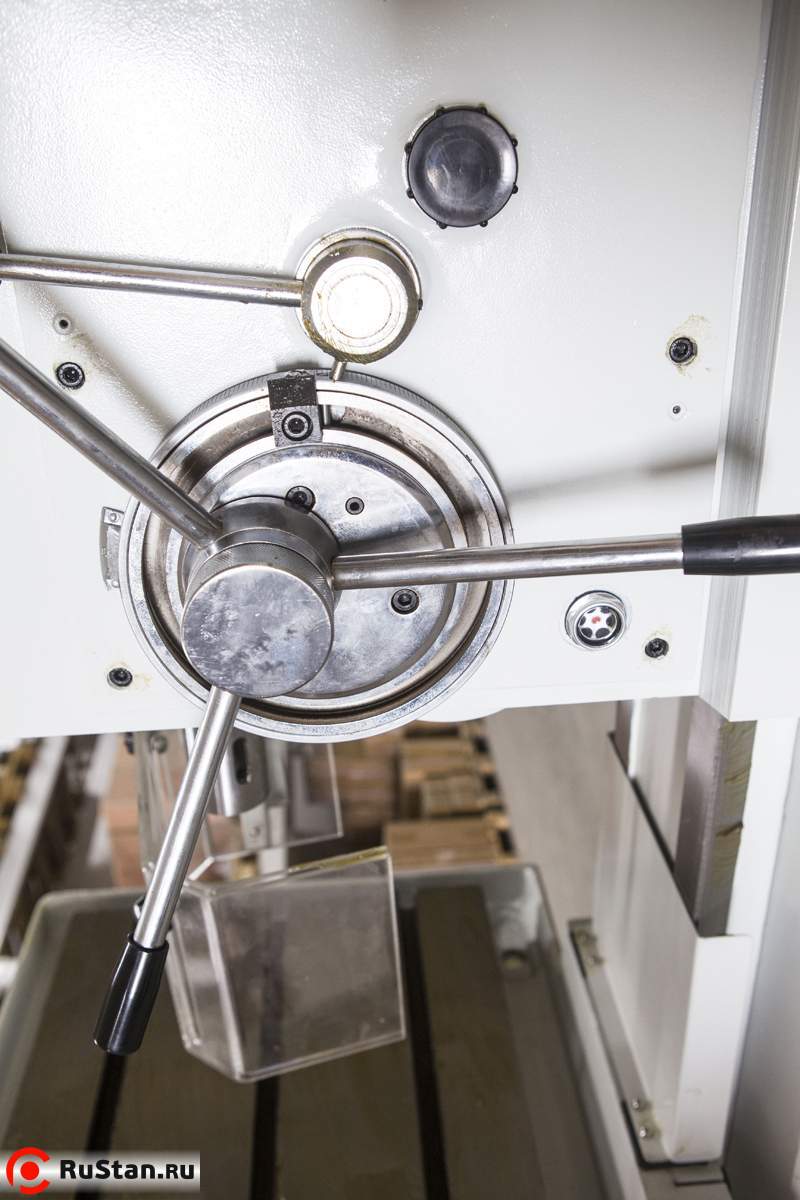

• Пиноль с рабочим ходом 250 мм.

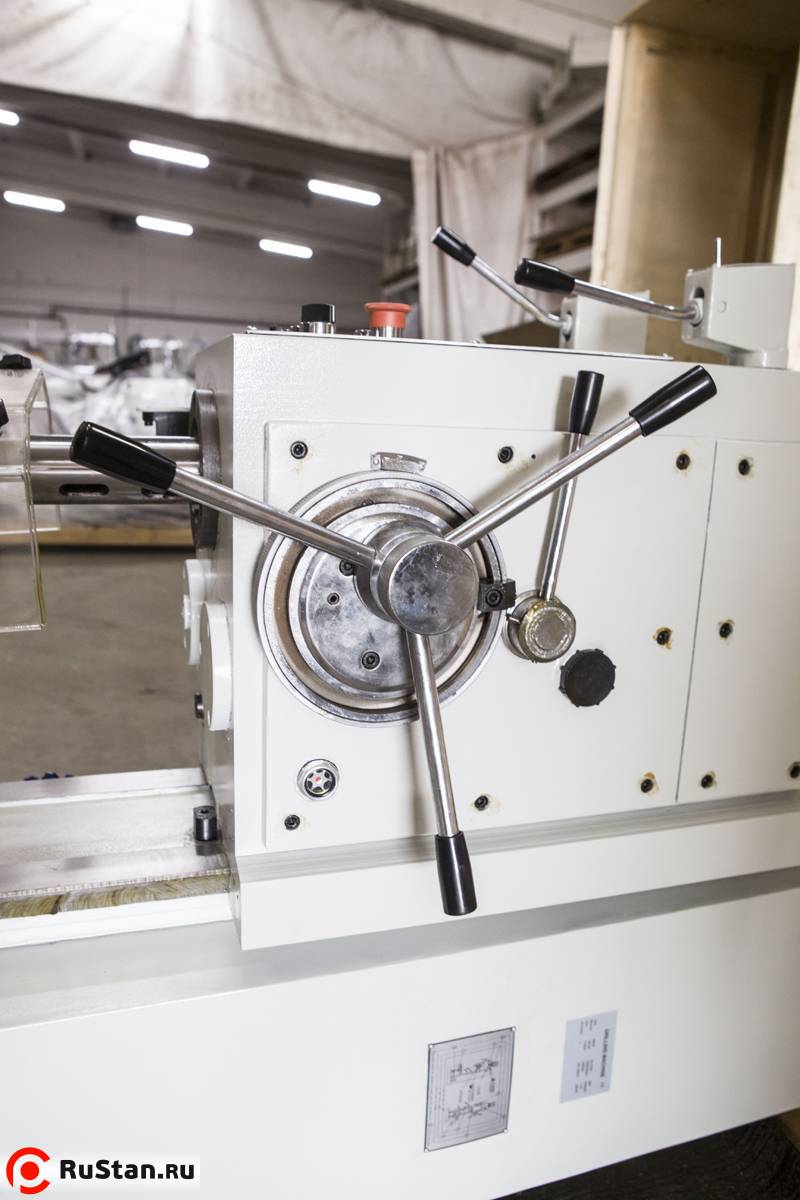

• Автоматическая подача с девятью ступенями в диапазоне 0,056–1,80 мм/об.
• Ступенчатая подача при автоматическом сверлении глубоких отверстий.
• Регулировка глубины сверления.
• Стол размером 560×480 мм с тремя Т-образными пазами.
• Ход стола по оси Z 300 мм.

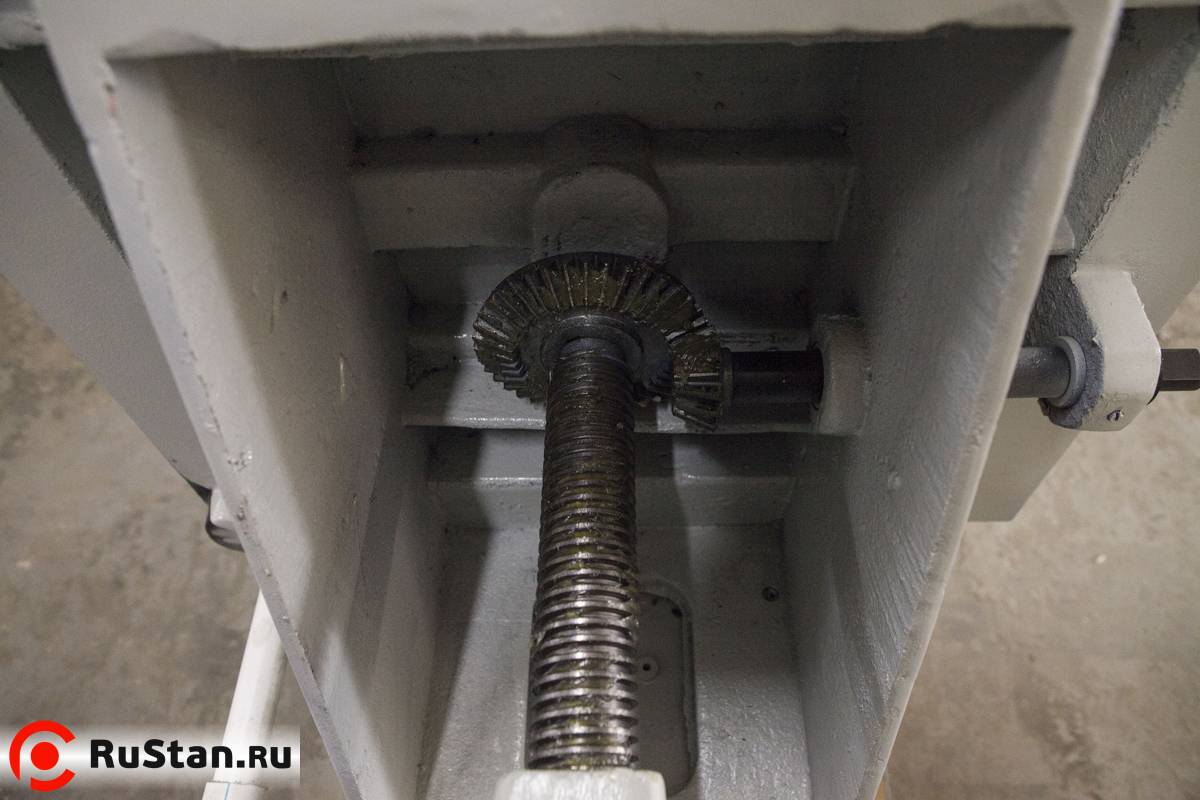

• Отдельный двигатель подъёма сверлильной головы.
• Коробчатая колонна в массивной конструкции из серого чугуна.
• Подача СОЖ насосом мощностью 0,25 кВт.

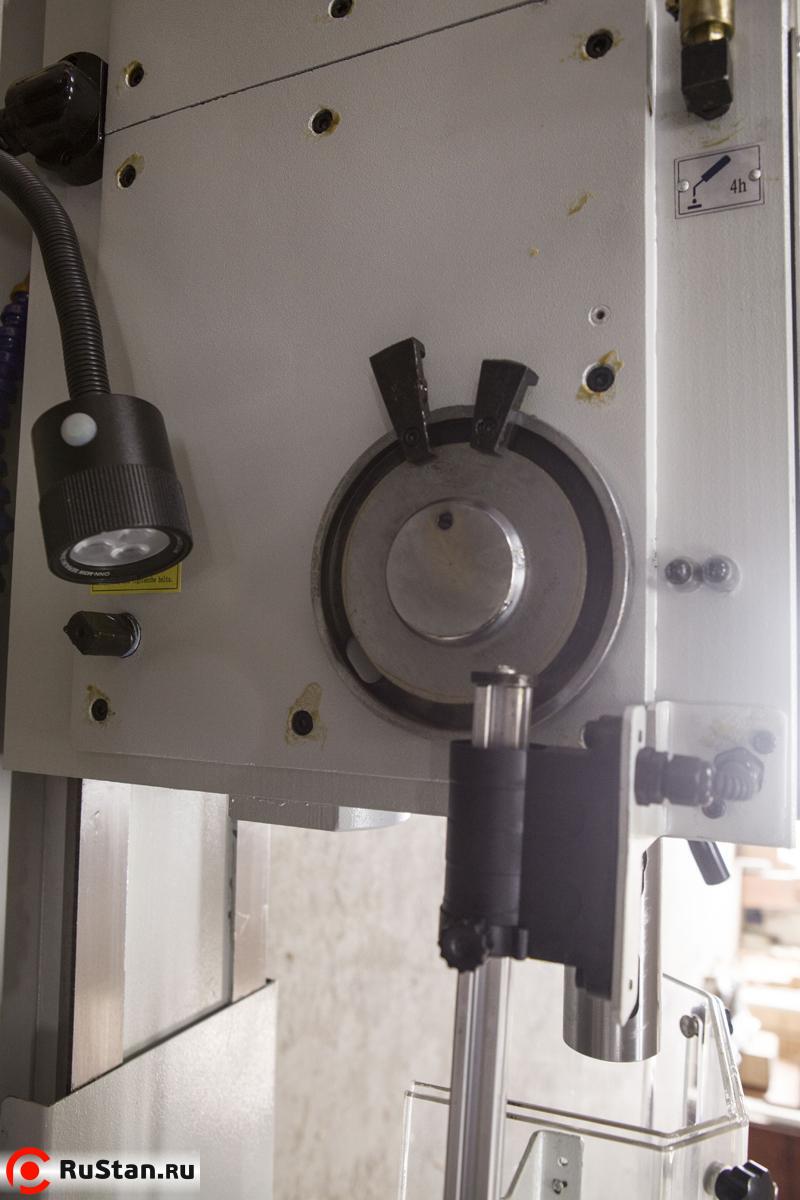

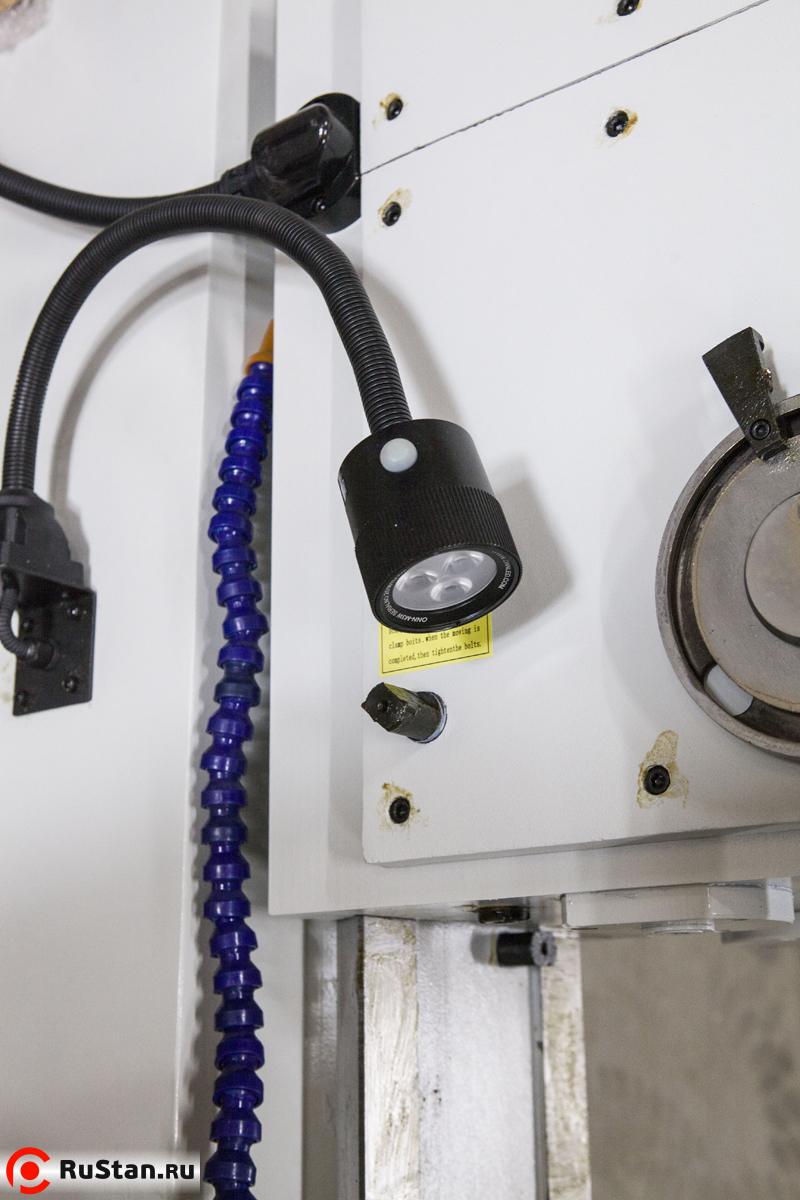

• Локальное освещение рабочей зоны.
• Электрооборудование с компонентами Schneider Electric.

Особенности конструкции

Область применения

• Получение отверстий в стали Ст. 3 диаметром до 50 мм.
• Нарезание внутренней резьбы до М36.
• Развёртывание подготовленных отверстий.
• Зенкование отверстий.
• Цекование поверхностей у отверстий.
• Сверление глубоких отверстий с автоматической ступенчатой подачей.

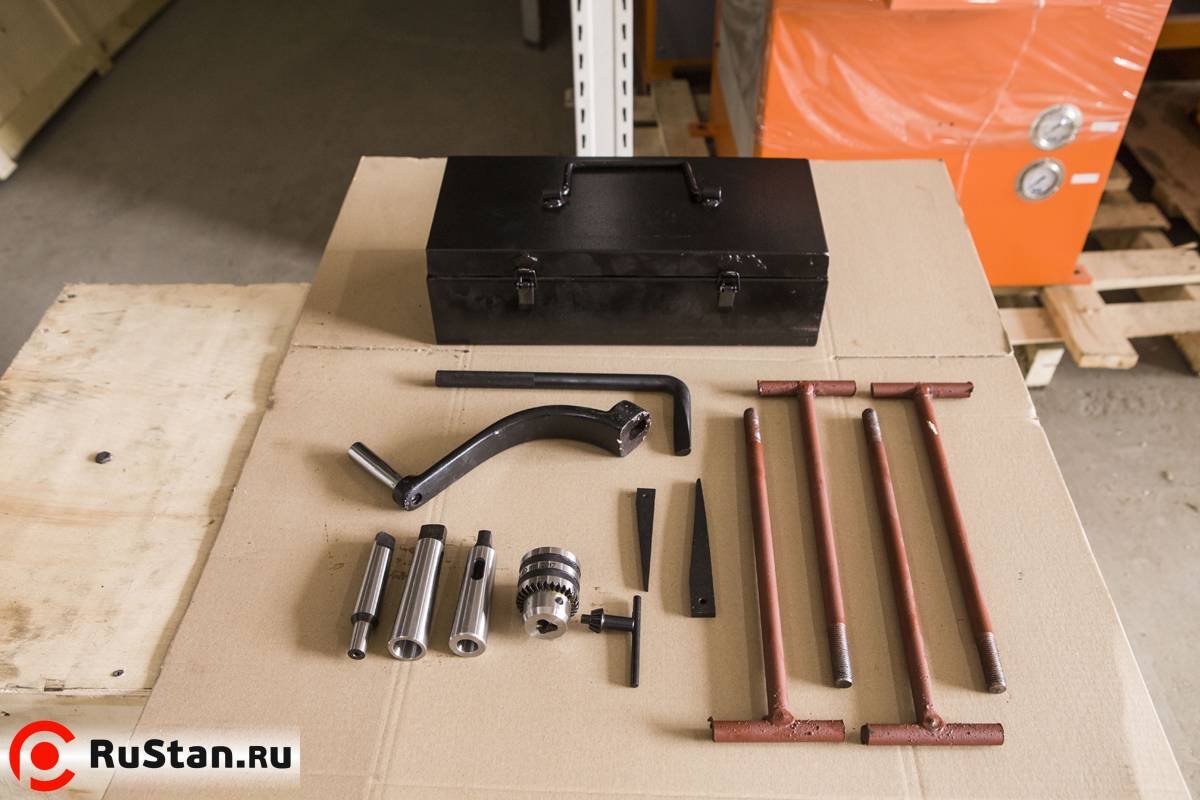

Комплектация

• Лампа местного освещения
• Автоподача по оси Z
• Функция резьбонарезания
• Система СОЖ
• Инструкция по эксплуатации
