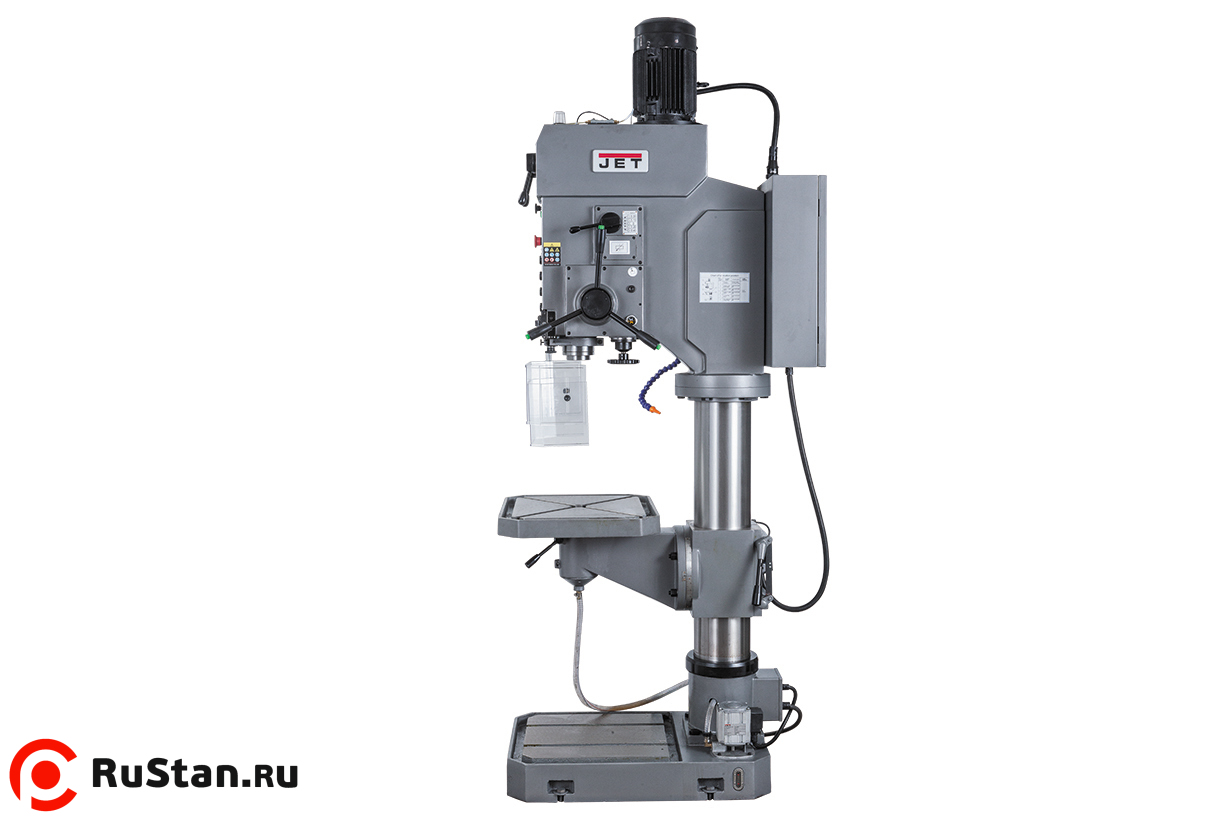

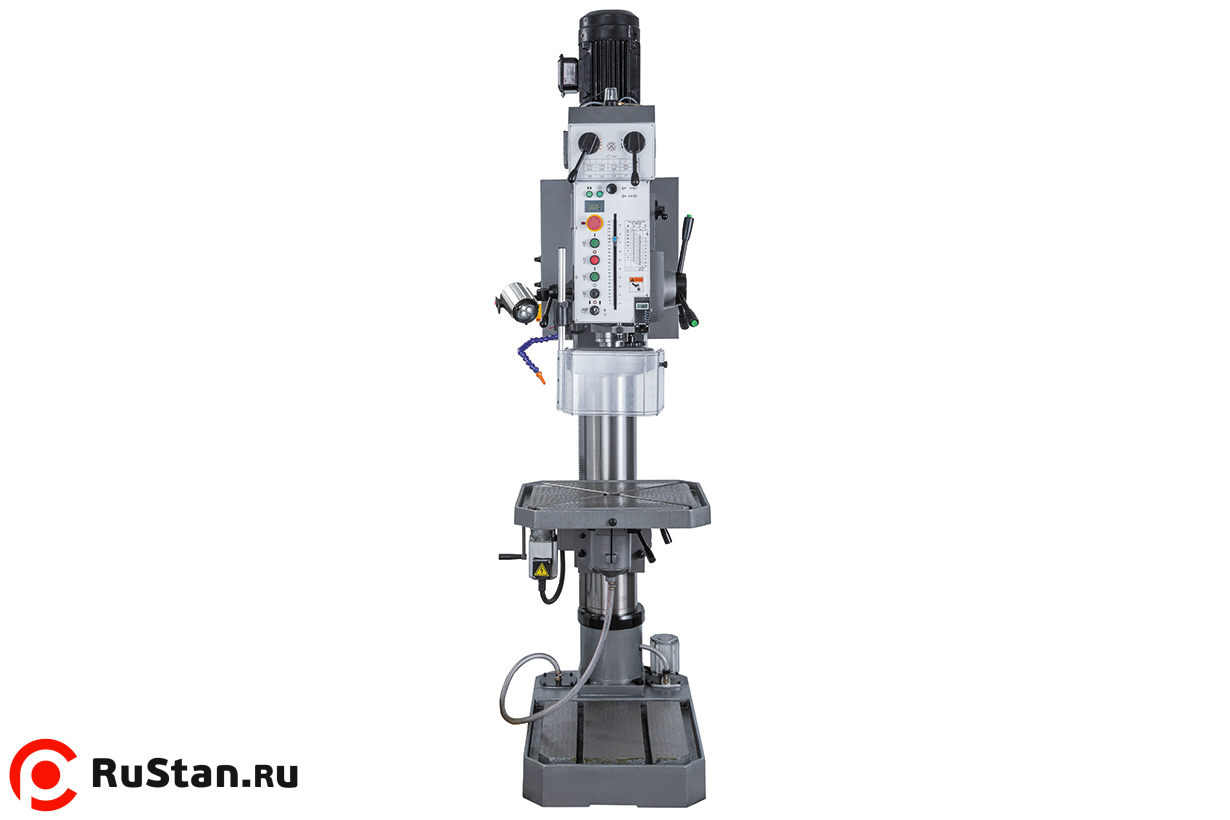

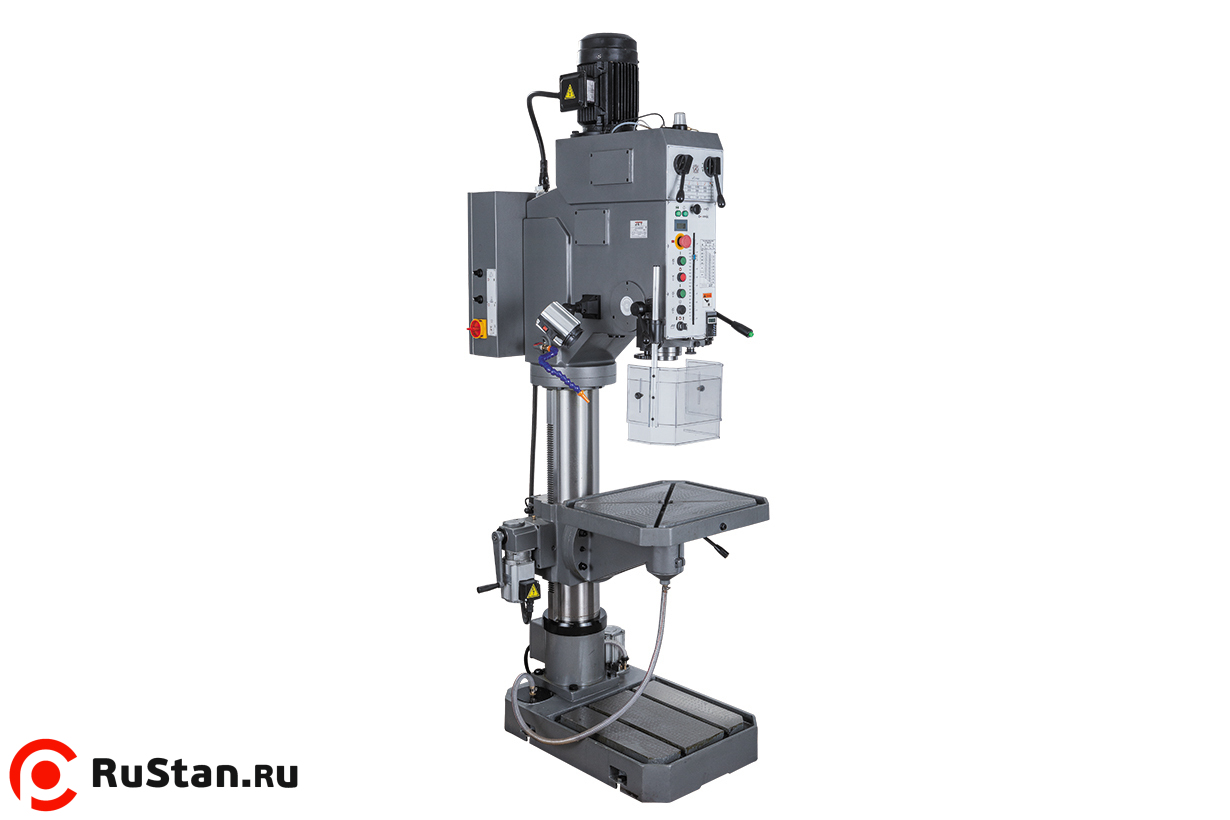

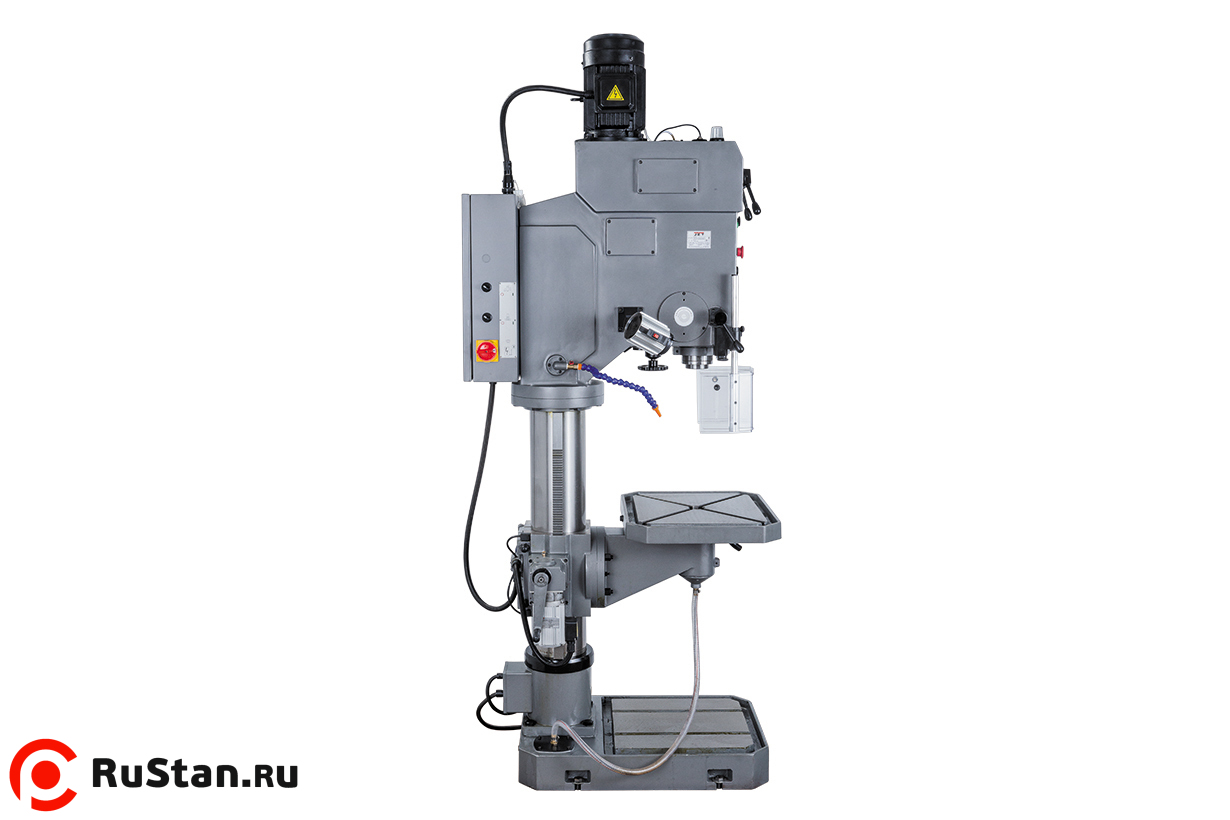

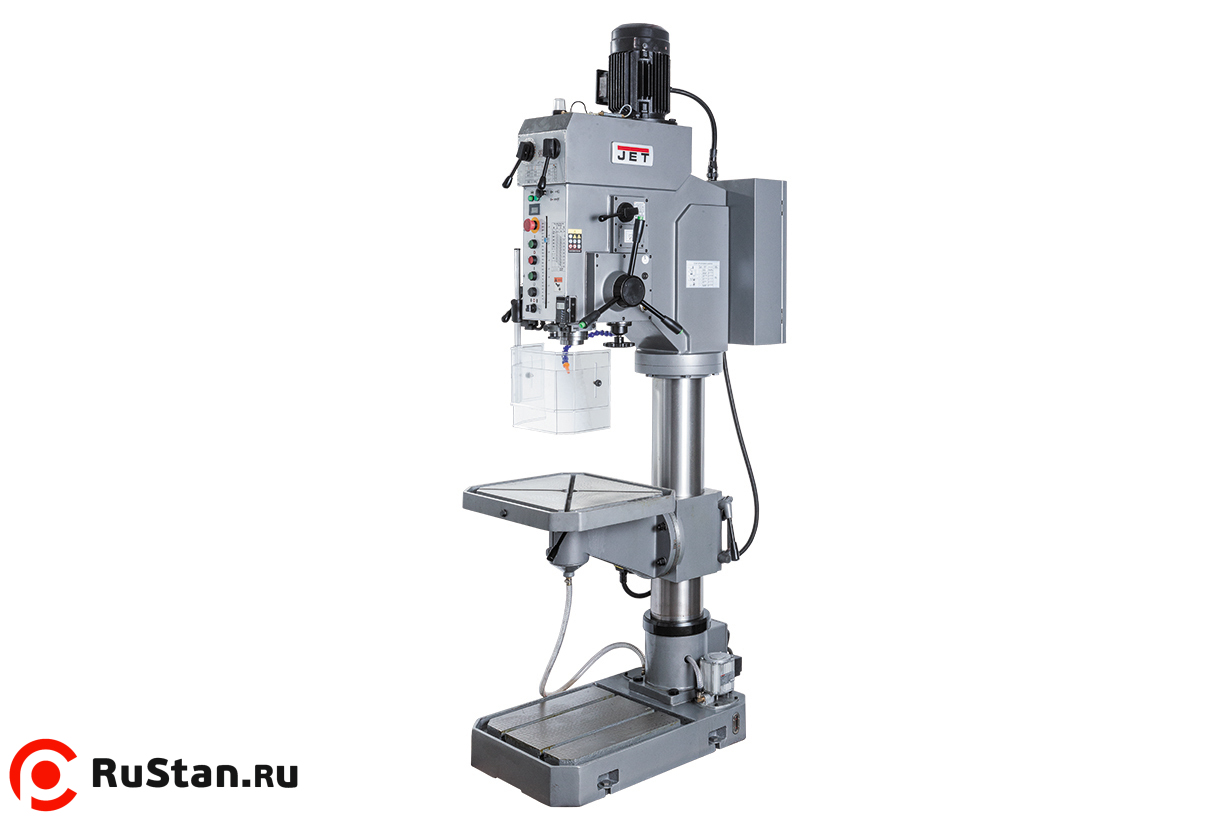

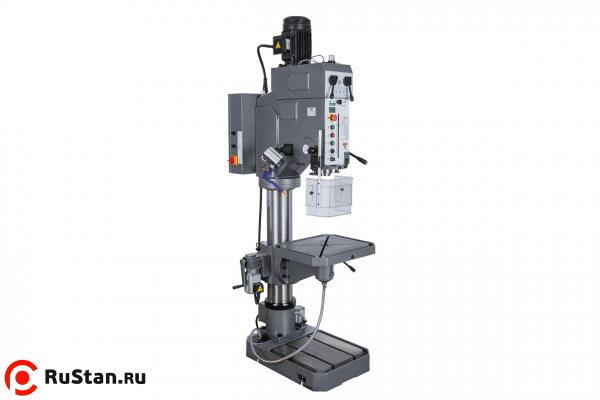

Станок вертикально сверлильный JET GHD-55PFAL

Редукторный вертикально-сверлильный станок GHD-55PFAL является обновленной моделью, пришедшей на смену хорошо зарекомендовавшему себя сверлильному станку GHD-55PFA, который поставляется уже более 10-ти лет. Он пользуется большой популярностью на крупных металлообрабатывающих заводах, в т.ч. при серийном производстве деталей.

Мощный, надежный редукторный сверлильный станок для тяжелых работ с максимальным диаметром сверления до 50 мм и диаметром нарезания резьбы до М30. Имеет функции автоматической подачи, режим резьбонарезания, возможность поворота рабочего стола и вращения вокруг колонны, механизированного перемещения стола по вертикали и встроенной системы СОЖ.

Эту модель можно рекомендовать как современную и более производительную замену станкам советской эпохи, произведенным на Стерлитамакском станкостроительном заводе типа 2А150, 2H150 и 2C50, а также подобным аналогам других производителей.

Станок предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания.

Главный двигатель мощностью 3,0 кВт с надежной 12-ти ступенчатой коробкой скоростей, с частотой вращения шпинделя в диапазоне от 77 до 2060 об/мин и индикацией на цифровом табло.

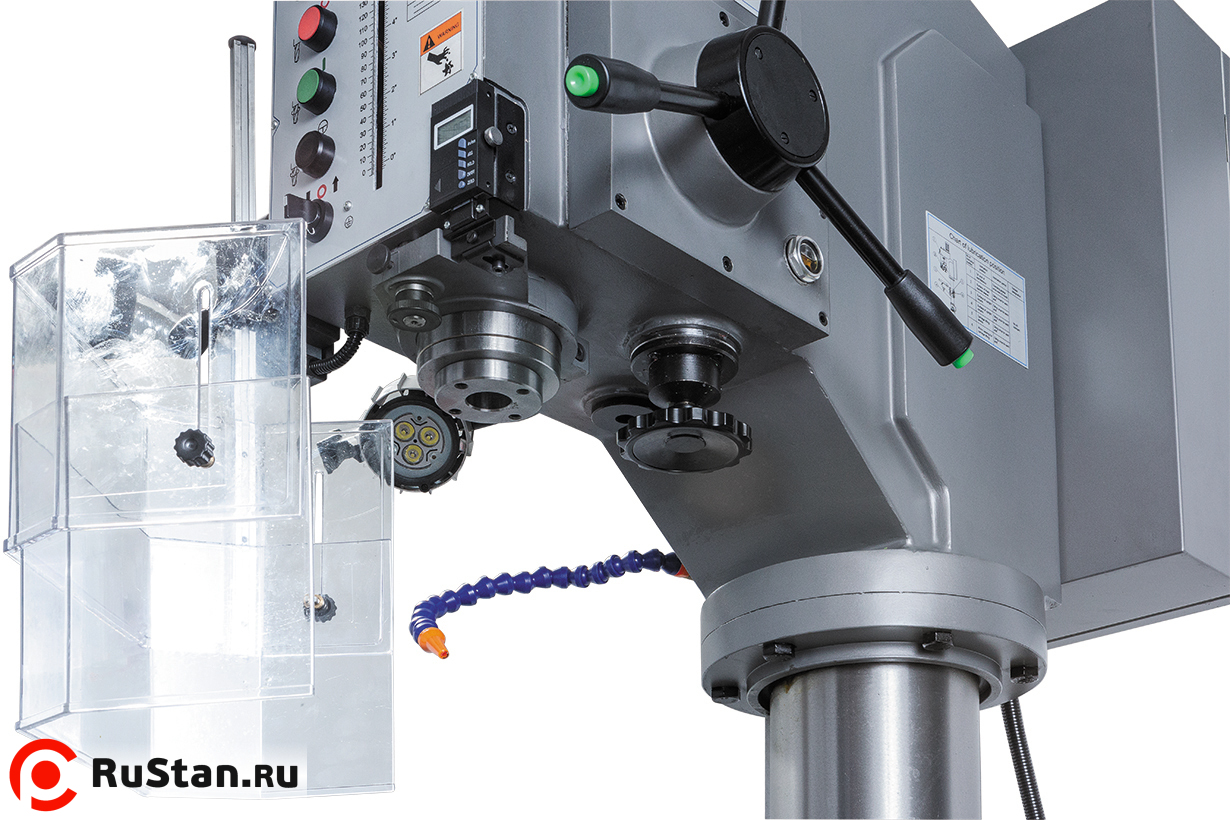

Модель GHD-55PFAL оснащена 4-х скоростной автоматической подачей пиноли шпинделя со скоростями 0,1/0,2/0,3/0,4 мм/об, которые позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

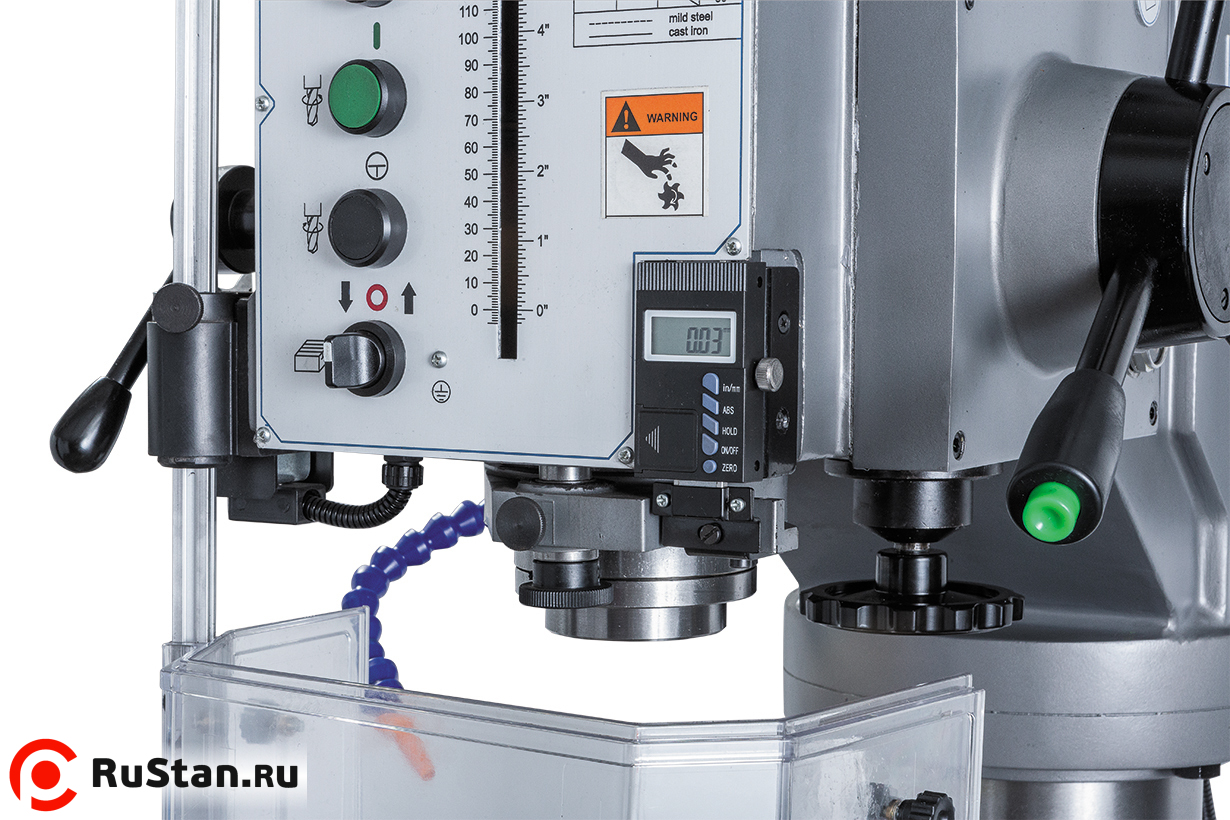

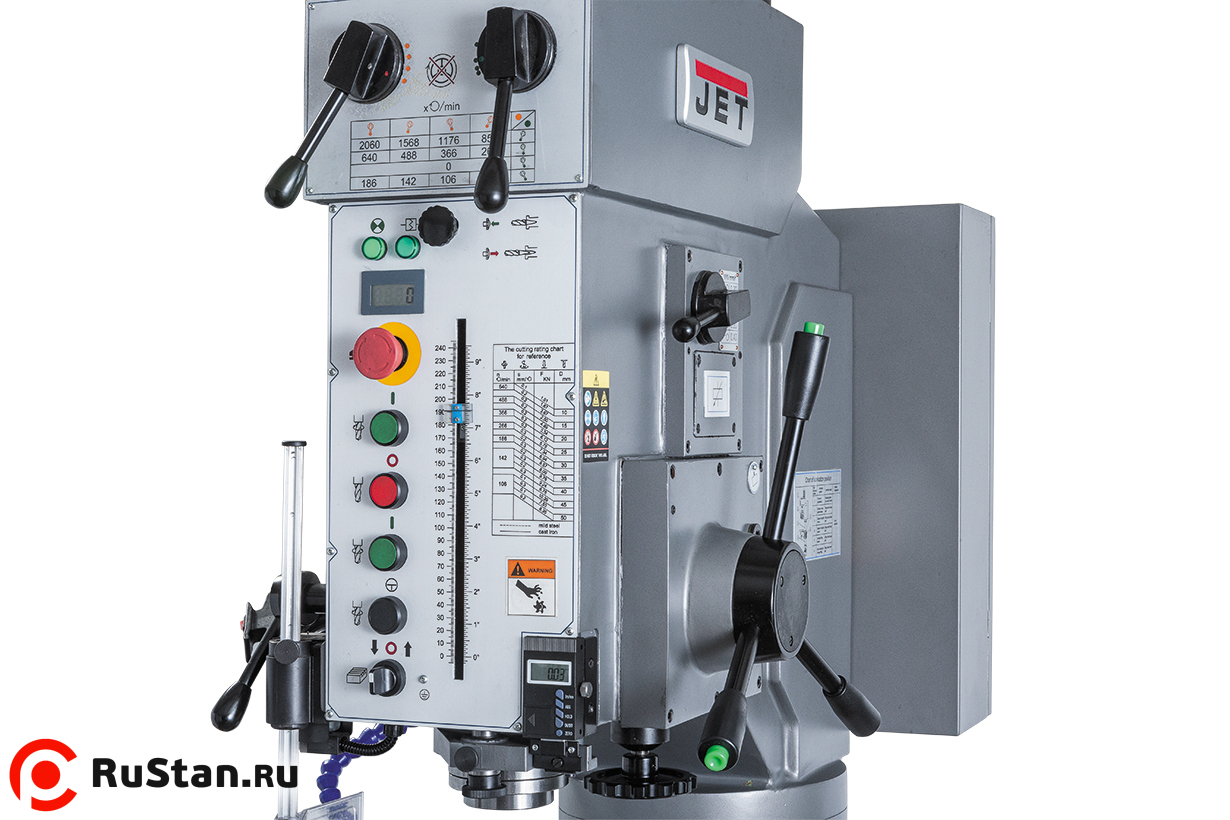

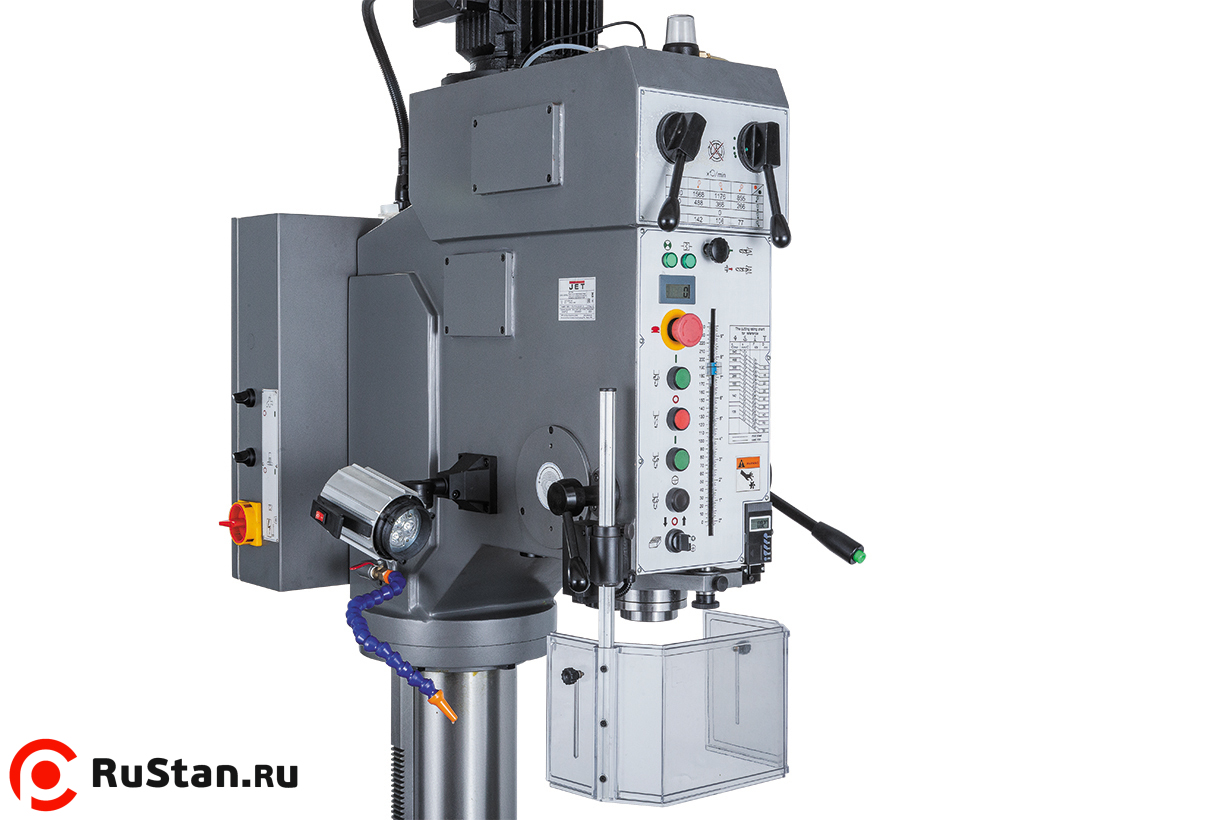

Станок оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Изменение направления вращения шпинделя осуществляется с помощью электромагнитной муфты кнопкой в рукоятках подачи. Максимальный ход пиноли шпинделя составляет 240 мм.

Внушительная жесткость станка достигается за счет мощного чугунного основания размером 445х435 мм с 2-мя параллельными Т-образными пазами шириной 18 мм. В основание встроен бак и помпа для подачи СОЖ в зону резания.

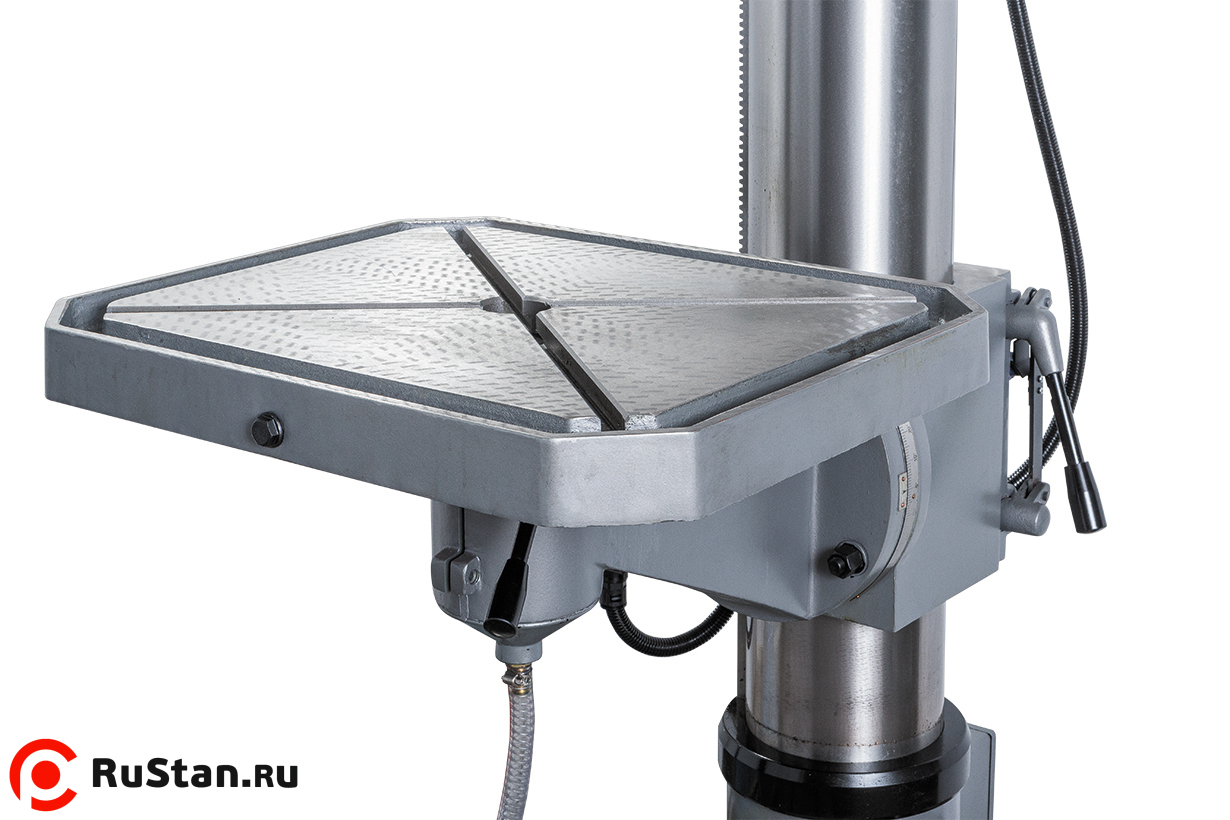

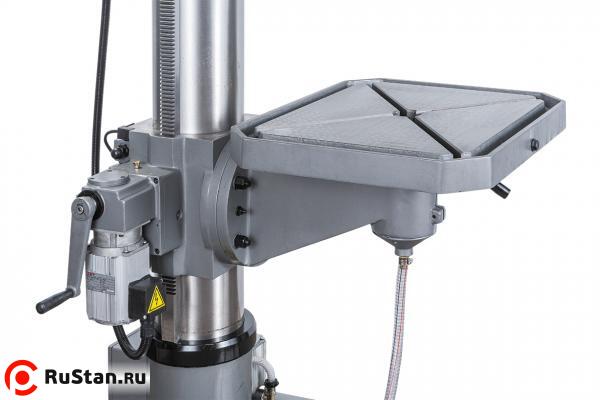

Массивный рабочий стол размером 570х480 мм, изготовлен из высококачественного чугуна, имеет возможность вращения вокруг своей оси и вокруг оси колонны на 360°. Наклон стола вправо и влево осуществляется в пределах ±50°. Для закрепления приспособлений и заготовок предусмотрены 2 Т-образных паза, расположенные крест-накрест, с шириной пазов 14 мм.

Комплектация

• Сверлильный патрон 1-13 мм/В16
• Дорн МК4/В16
• Переходные втулки МК3/МК1; МК4/МК3; МК4/МК2
• Клин-выколотка
• Инструкция по эксплуатации
