Модель: | CS6250x3000 |
|
Производитель: | Китай |
|
Изготовитель: | Китай |
- Описание
- Комментарии
- Отзывы
Универсальный токарный станок CS6250 предназначен для обработки внешних и внутренних цилиндрических поверхностей, конических поверхностей и других поворотных поверхностей, рассверливания отверстий и смазочных канавок. Данный токарный станок имеет повышенную жесткость шпиндельного узла и рамы. Это позволяет вести обработку с большим усилием резания, полностью используя мощность привода. Каленые и шлифованные косозубые шестерни обеспечивают бесшумность работы, долговечность станка и плавность переключения. Большой выбор резьб различных видов. Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Преимущества токарных станков серии CS
- Индукционно закаленные направляющие
- Жесткая на скручивание станина станка
- Широкий диапазон оборотов шпинделя и 24-х ступенчатая коробка
- Большой диапазон резьб и подач
- Большое усилие резания 14000Н и подачи 3500Н
- Леворучное или праворучное управление суппортом
- Высокая точность станков позволяет достигать округлости в пределах 0.01мм и цилиндричность в пределах 0.02мм на 200мм
- Легкое и плавное перемещение суппорта
- Ускоренные подачи по X,Z
- Пиноль оснащена линейкой

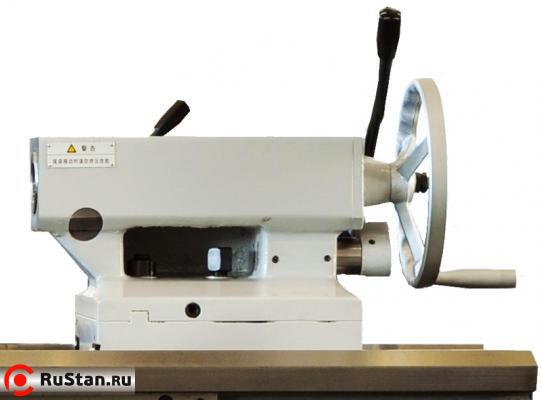

- Задняя бабка имеет продольную подстройку для резки конусов
Технические характеристики CS6250x3000 |
||
---|---|---|
Характеристика | Единица измерения | Значение |
Мах диаметр обработки над станиной | мм | Ø500 |
Мах диаметр обработки над суппортом | мм | Ø300 |
Мах диаметр обработки над выемкой в станине | мм | Ø710 |
Эффективная длина выемки | мм | 240 |
Максимальная длина заготовки | мм | 3000 |
Максимальная длина обточки | мм | 2950 |
Шпиндель со сквозным осевым отверстием | мм | Ø52 |
Конус отверстия в шпинделе | - | MT6 |
Число передач | - | 24 |
Скорость вращения шпинделя | об/мин | 9-1600 |
Метрическая резьба | - | 0.5~224мм/48 |
Дюймовая резьба | витков /дюйм | 72~1/8 t.p.i/46 |
Питчевая резьба | - | 56~1/4 D.P/45 |
Модульная резьба | - | 0.5~112 M.P/42 |
Диапазон продольных подач | мм/об | 0.012-2.73/93 |
Диапазон поперечных подач | мм/об | 0.028-6.43/93 |
Поперечное ускоренное перемещение | м/мин | 50Hz:4.5; 60Hz:5.4 |
Продольное ускоренное перемещение | м/мин | 50Hz:1.9; 60Hz:2.3 |
Шаг ШВП | мм | 12 |
Мах ход резцовой салазки | мм | 145 |
Мах ход поперечной каретки | мм | 320 |
Угол поворота плиты | ° | 90 |
Сечение резца | мм | 25×25 |
Диаметр пиноли задней бабки | мм | Ø75 |
Конус пиноли задней бабки | - | MT5 |
Мах ход пиноли задней бабки | мм | 150 |
Продольное перемещение задней бабки | мм | ±15 |
Мощность главного двигателя | кВт | 7,5 |
Мощность привода ускоренных подач | кВт | 0.3 |
Мощность насоса СОЖ | кВт | 0.12 |
Габаритные размеры станка | мм | 4632х975х1450 |
Вес CS6250x3000 | кг | 2900 |
Стандартная комплектация CS6250
- 3-х кулачковый патрон
- 4-х кулачковый патрон
- Планшайба
- Неподвижный люнет
- Подвижный люнет
- Авто-стоп
- Защита от стружки
- Система подачи СОЖ
- Освещение рабочей зоны
- Ножной тормоз
- Вращающийся центр
- Задняя бабка
- Переходная втулка
- Инструкция на русском языке
Дополнительная комплектация
- Быстросменный резцедержатель американского типа
- Индикатор резьбы
- Быстросменный резцедержатель
- Защита патрона
- Защита резцедержателя
- УЦИ
- Шпиндель со сквозным осевым отверстием Ø82
- Конус отверстия в шпинделе Ø90 1:20
