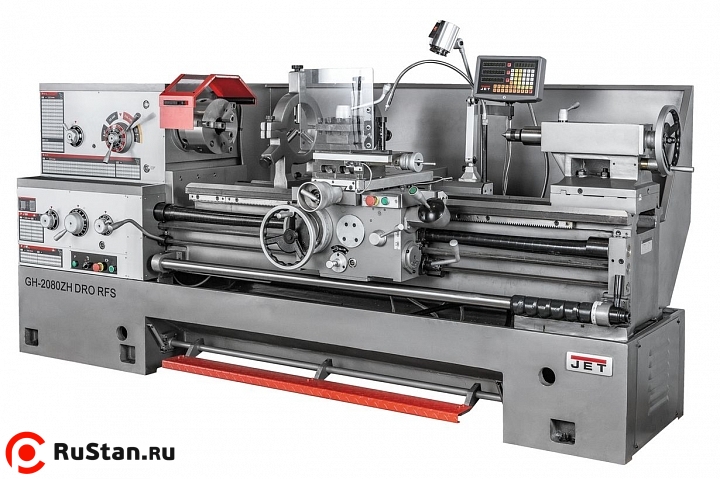

Токарно-винторезный станок по металлу JET GH-2080ZH DRO

Универсальный токарно-винторезный станок GH-2080 ZH DRO производства компании JET поставляется с завода в расширенной комплектации: система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки, набор инструмента для обслуживания и лампа освещения уже входят в заявленную стоимость. Это позволяет свести к минимуму время подготовки станка ко вводу в эксплуатацию и существенно сэкономить на комплектующих.

Станок справится с заготовками диаметром до 500 мм при обточке над станиной (до 700 мм при снятии gap-мостика до 310 мм над поперечным суппортом. У данной модели расстояние между центрами увеличено до 2030 мм, для сокращения времени на установку и подгонку заготовок предусмотрен ускоренный режим перемещения суппорта. У GH-2080ZH DRO предустановлено 24 позиции скорости шпинделя в диапазоне от 9 до 1600 об/мин.

Минимальный скоростной режим применяется для нарезания резьбы плашкой. Коробка подач станка имеет 80 режимов автоматических продольных и поперечных подач, что обеспечивает возможность нарезки всех известных типов резьб с точностью и скоростью (частота биения на шпинделе у данной модели не превышает 9 микрон). GH-2080ZH DRO оборудован режимом толчкового пуска для облегчения смены скоростей оператором. Станок помещен на чугунную станину, которая служит для уменьшения уровня вибраций и эффективного теплоотвода от инструмента и шпинделя.

Особенности конструкции

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
• Передняя бабка с фрикционной муфтой

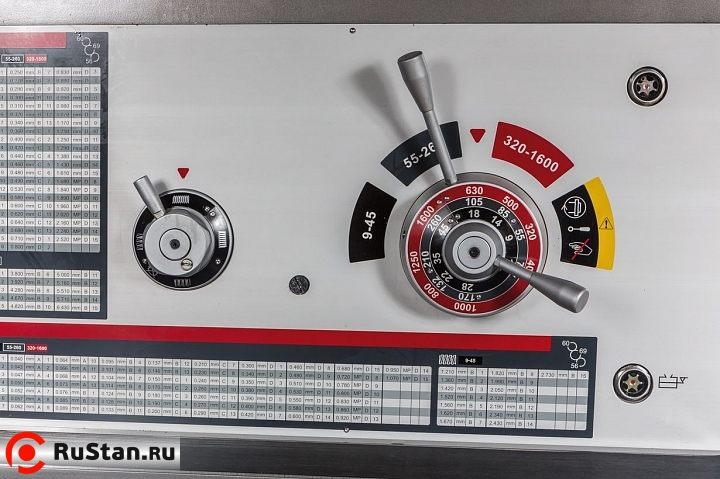

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

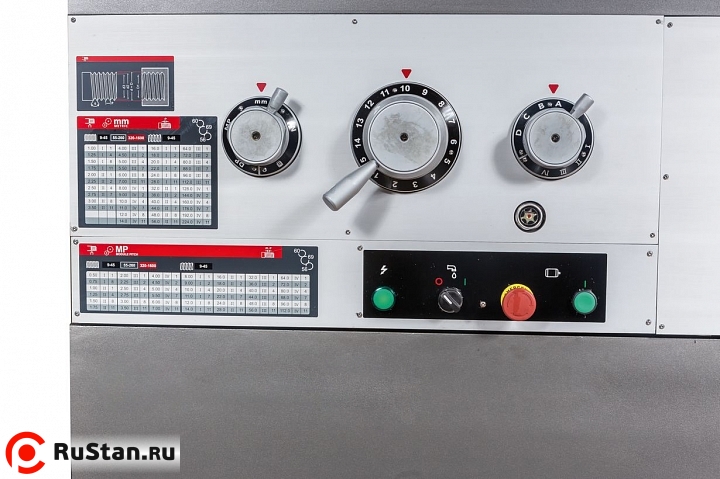

• Коробка подач позволяет нарезать резьбу без замены шестерен

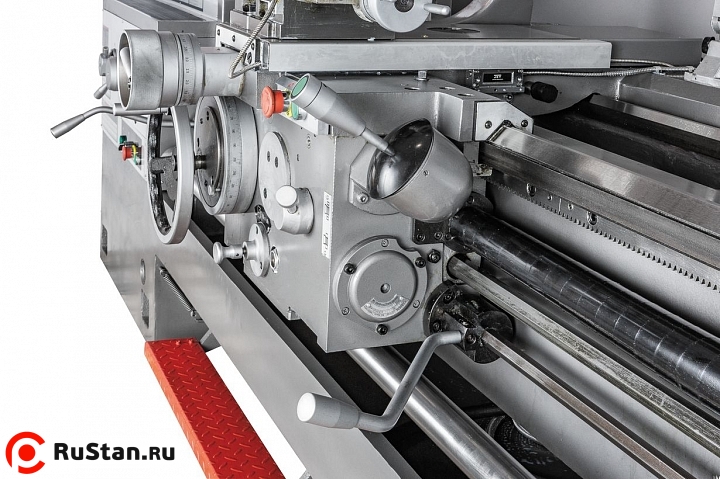

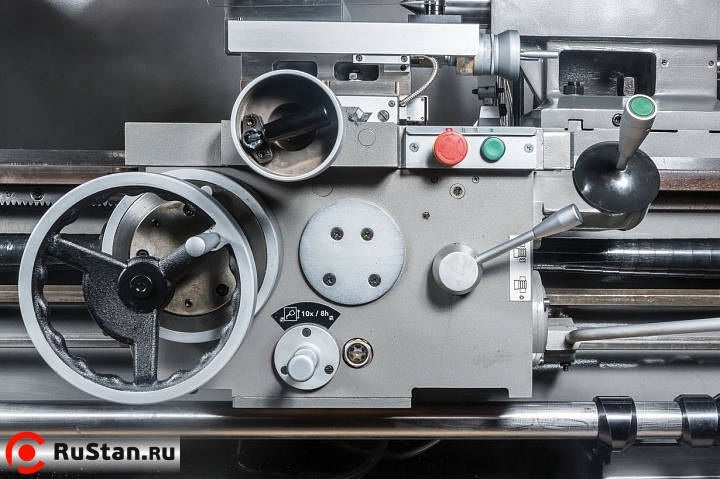

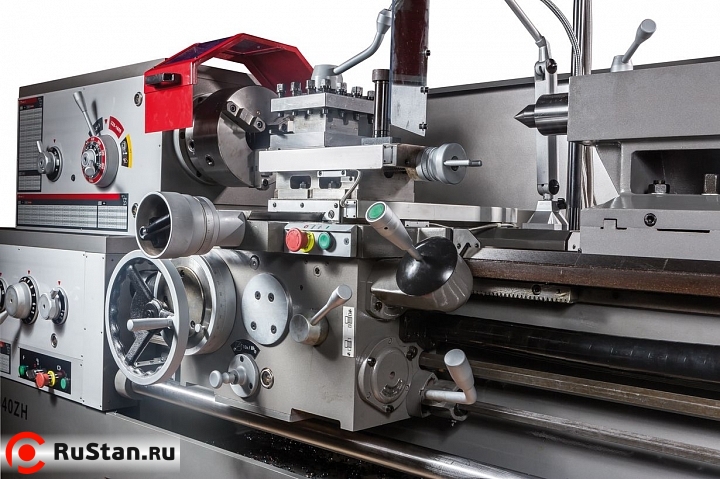

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины

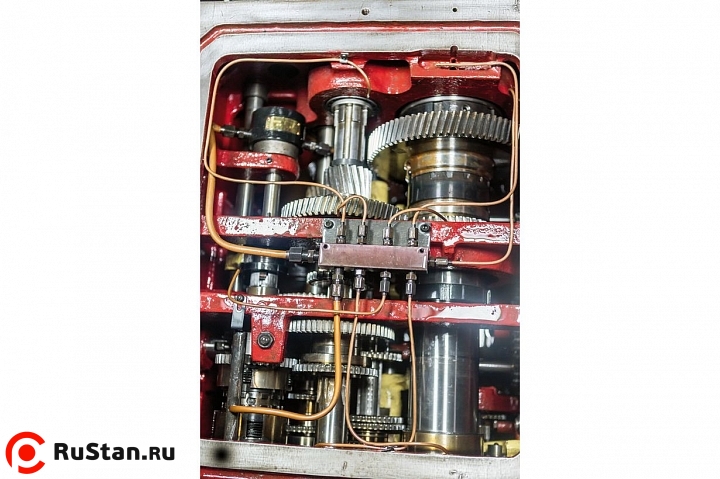

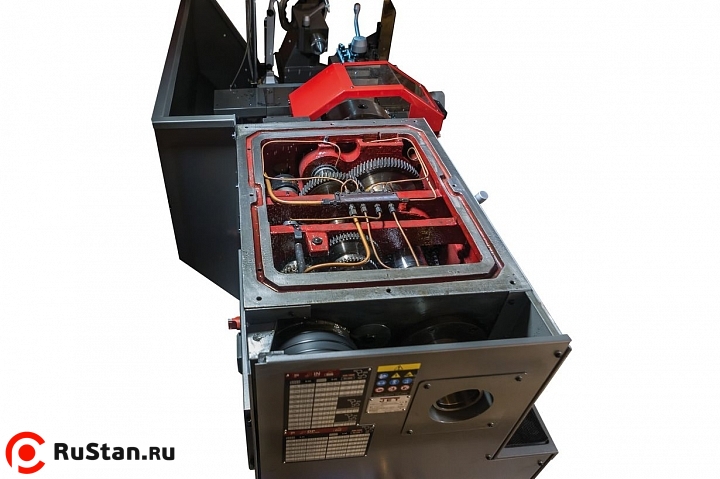

• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

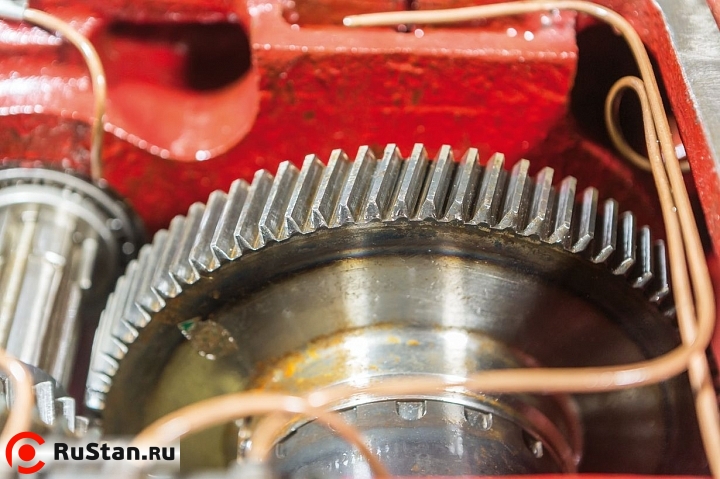

• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок

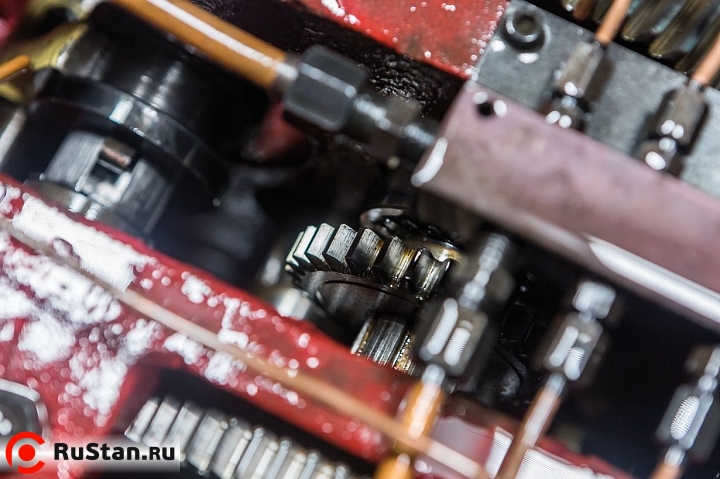

• Централизованная система подачи смазки продольного суппорта

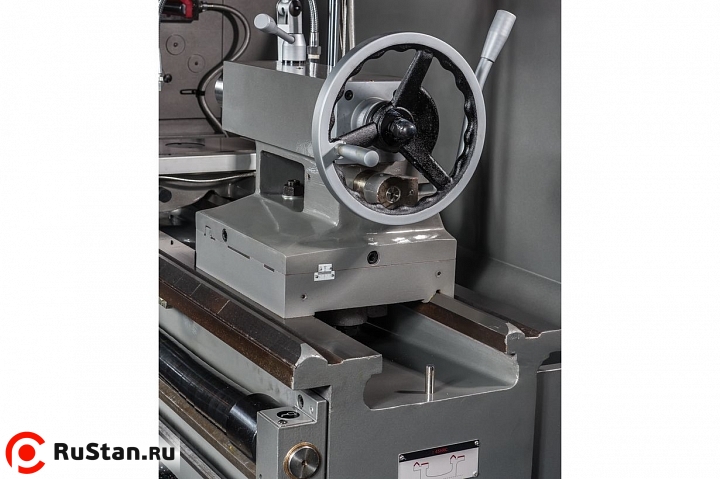

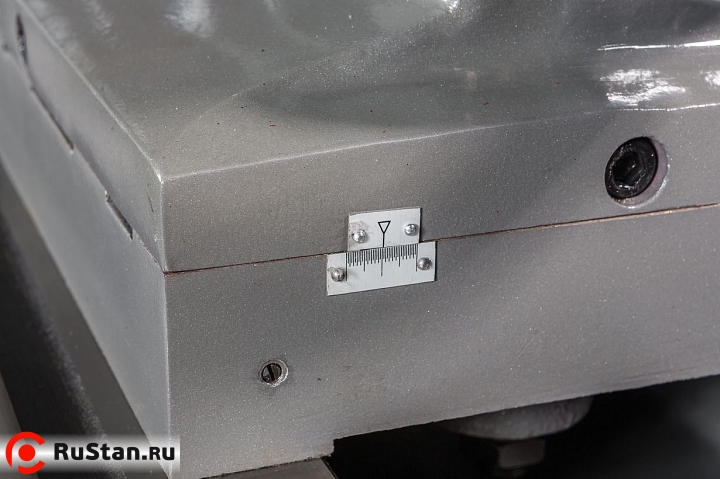

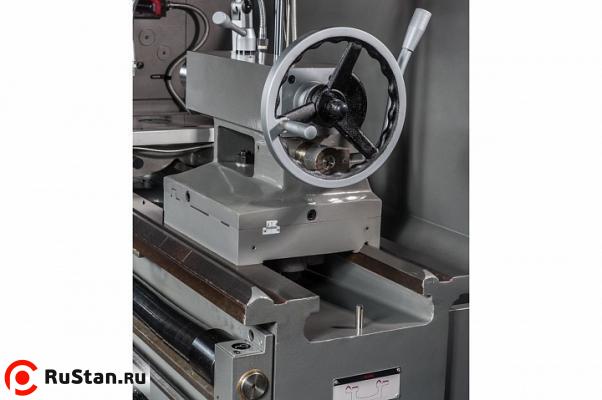

• Регулируемая в поперечном направлении задняя бабка для обточки конусов

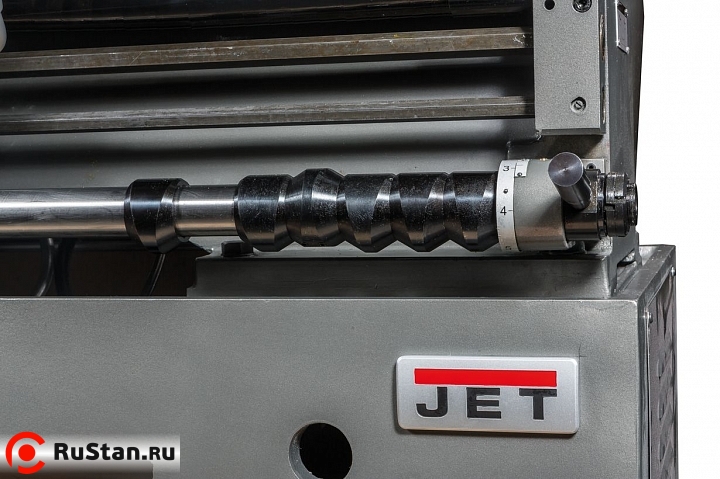

• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20

Стандартная комплектация

• 6 регулировочных опор
• Защитное ограждение
• Защита резцедержателя

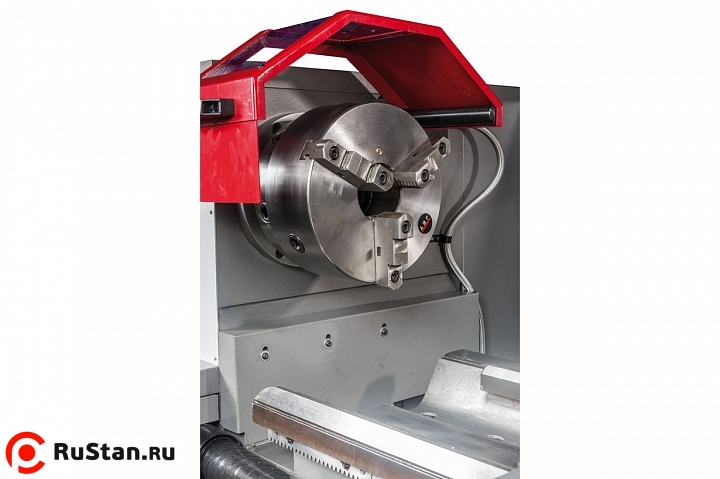

• Защита патрона с концевым выключателем
• Трехкулачковый патрон 250мм с базовыми и обратными кулачками
• 4-кулачковая планшайба 320мм
• Зажимная шайба 400мм

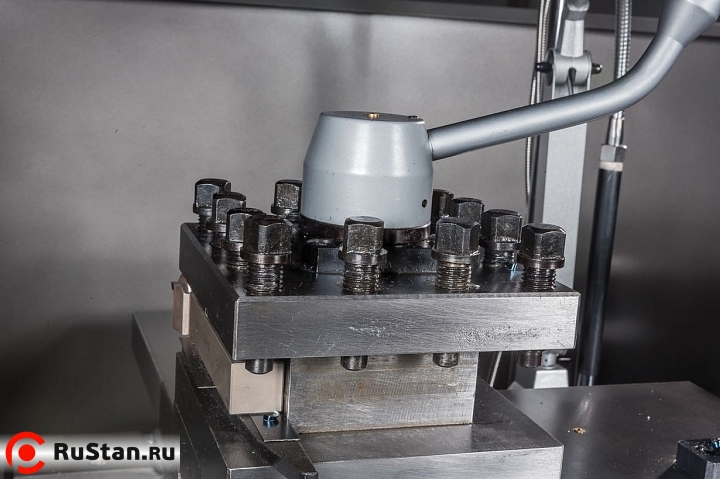

• 4-х позиционный резцедержатель с функцией поворота
• Неподвижный люнет
• Подвижный люнет

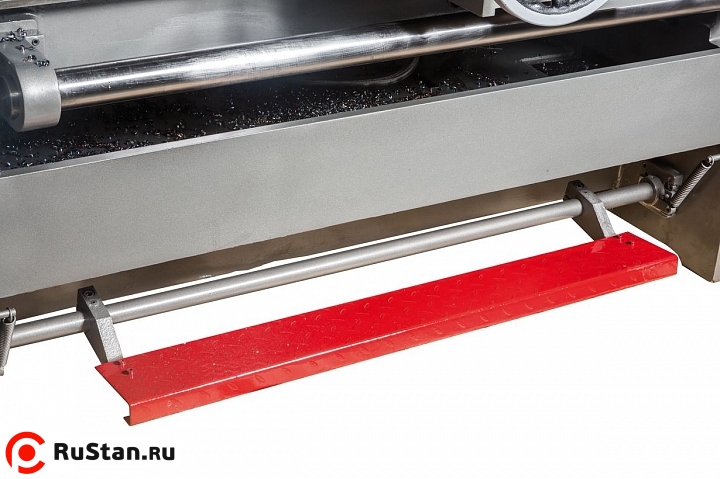

• Ножной тормоз с концевым выключателем
• Система подвода СОЖ
• Галогеновая лампа
• Вращающийся центр MК 5
• Невращающийся центр MК 5
• Переходная втулка MК 7/ MК 5
• Резьбоуказатель
• Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи)
• Рабочий инструмент в ящике
• Масленка
• Руководство по эксплуатации
• Список запасных частей
