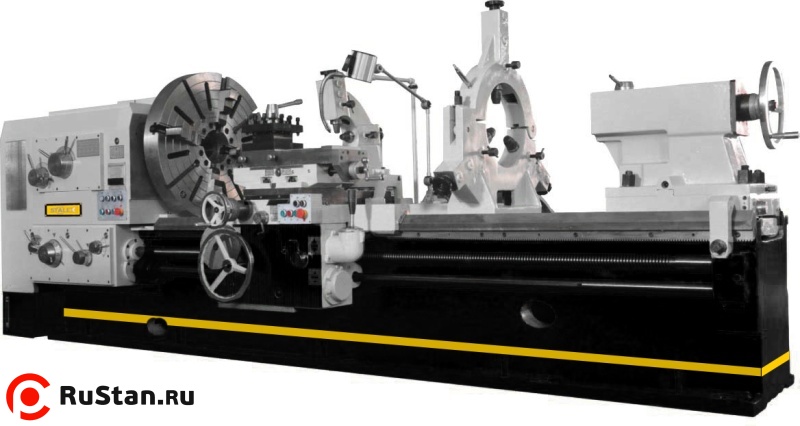

Токарно-винторезный станок STALEX Apollo D850/3000

STALEX Apollo D850/3000 предназначен для токарной обработки и нарезания метрических, дюймовых, модульных и диаметральных резьб. При расстоянии между центрами 3000 мм максимальная длина обточки составляет 2750 мм. Модель оборудована УЦИ по трём осям.

Диаметр обточки ограничен 850 мм над станиной и 520 мм над поперечным суппортом. Максимальная масса детали при работе в центрах — 4000 кг. Ходы X/Z/z-1 составляют 600/2750/250 мм; в резцедержатель устанавливается инструмент размером до 32×32 мм.

Главный шпиндель опирается на роликовые подшипники и имеет проходное отверстие 105 мм. Его торец обозначен ISO A2-11, конус — METRIC №120. Привод с инвертором мощностью 17,0 кВт работает в диапазоне 5–630 об/мин.

Основа станка — широкая моноблочная станина с закалёнными и шлифованными призматическими направляющими. Переключатель на суппорте управляет подачами по X и Z, а предохранительная муфта защищает их механический блок. В поставку включены планшайба 800 мм, люнет 40–350 мм, конусная линейка 800 мм и система подачи СОЖ.

Преимущества

• Диаметр обточки 850 мм над станиной и 520 мм над поперечным суппортом.
• Расстояние между центрами 3000 мм при максимальной длине обточки 2750 мм.
• Ход по оси X — 600 мм, по оси Z — 2750 мм.
• Допустимая масса детали при обработке в центрах до 4000 кг.
• Моноблочная станина шириной 600 мм.
• Призматические направляющие с индукционной закалкой и шлифованием.
• Главный привод с инвертором мощностью 17,0 кВт.
• Частота вращения шпинделя в диапазоне 5–630 об/мин.
• Проходное отверстие шпинделя диаметром 105 мм.
• Главный шпиндель на роликовых подшипниках.
• Джойстиковый переключатель подач X и Z на суппорте.
• Регулируемая предохранительная муфта механического блока подачи.
• УЦИ по трём осям в стандартной комплектации.
• Четырёхпозиционный резцедержатель для инструмента размером до 32×32 мм.
• Пиноль задней бабки с конусом MT-6 и ходом 250 мм.
• Конусная линейка длиной 800 мм входит в комплект.
• Неподвижный люнет для диаметров 40–350 мм.
• Система подачи СОЖ и LED-лампа местного освещения.
• Электрические компоненты Siemens.

Особенности конструкции

Область применения

• Точение деталей с максимальной длиной обточки 2750 мм.
• Обработка диаметром до 850 мм над станиной и до 520 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 4000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 30–1/4 TPI.
• Нарезание диаметральной резьбы в диапазоне 60–0,5 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Точение конусов с использованием комплектной линейки длиной 800 мм.
• Обработка с поддержкой детали неподвижным люнетом 40–350 мм.

Комплектация

• 4-х кулачковая планшайба Ø800 мм
• 4-х позиционный резцедержатель
• Неподвижный люнет Ø40-350 мм
• УЦИ по 3-м осям
• Защитный экран патрона
• Электрокомпоненты Siemens
• Регулируемые опоры станины
• Конусная линейка L=800 мм
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
