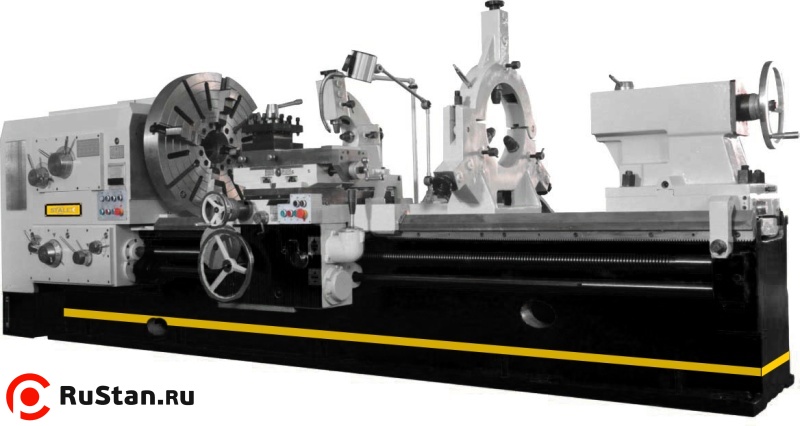

Токарно-винторезный станок STALEX Apollo D850/4000

Токарно-винторезный станок STALEX Apollo D850/4000 выполняет точение и нарезание резьбы в метрической, дюймовой, модульной и диаметральной системах. Расстояние между центрами — 4000 мм, максимальная длина обточки — 3750 мм. В станине предусмотрен съёмный мостик gap длиной 470 мм.

Над станиной обрабатываются диаметры до 850 мм, над поперечным суппортом — до 520 мм. Максимальная масса детали в центрах составляет 4000 кг. Ходы по осям X/Z/z-1 равны 600/3750/250 мм; ширина моноблочной станины — 600 мм.

Шпиндель на роликовых подшипниках имеет отверстие диаметром 105 мм, торец ISO A2-11 и конус METRIC №120. Главный привод мощностью 17,0 кВт оснащён инвертором и обеспечивает частоты вращения 5–630 об/мин. Пиноль задней бабки с конусом MT-6 перемещается на 250 мм.

Подачами управляют джойстиком на суппорте, механический блок защищает регулируемая предохранительная муфта. В комплектацию входят УЦИ по трём осям, конусная линейка 800 мм, планшайба 800 мм и отдельный трёхкулачковый патрон 500 мм. Для рабочей зоны предусмотрены подвод СОЖ и LED-освещение.

Преимущества

• Диаметр обточки 850 мм над станиной и 520 мм над поперечным суппортом.
• Расстояние между центрами 4000 мм при максимальной длине обточки 3750 мм.
• Ход по оси X — 600 мм, по оси Z — 3750 мм.
• Допустимая масса детали при обработке в центрах до 4000 кг.
• Съёмный мостик gap длиной 470 мм.
• Моноблочная станина шириной 600 мм.
• Призматические направляющие с индукционной закалкой и шлифованием.
• Главный привод с инвертором мощностью 17,0 кВт.
• Частота вращения шпинделя в диапазоне 5–630 об/мин.
• Проходное отверстие шпинделя диаметром 105 мм.
• Главный шпиндель на роликовых подшипниках.
• Джойстиковый переключатель подач X и Z на суппорте.
• Регулируемая предохранительная муфта механического блока подачи.
• УЦИ по трём осям в стандартной комплектации.
• Четырёхпозиционный резцедержатель для инструмента размером до 32×32 мм.
• Пиноль задней бабки с конусом MT-6 и ходом 250 мм.
• Конусная линейка длиной 800 мм входит в комплект.
• Неподвижный люнет для диаметров 40–350 мм.
• Система подачи СОЖ и LED-лампа местного освещения.
• Электрические компоненты Siemens.
• Комплектная планшайба 800 мм дополнена трёхкулачковым патроном 500 мм.

Особенности конструкции

Область применения

• Точение деталей с максимальной длиной обточки 3750 мм.
• Обработка диаметром до 850 мм над станиной и до 520 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 4000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 30–1/4 TPI.
• Нарезание диаметральной резьбы в диапазоне 60–0,5 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Точение конусов с использованием комплектной линейки длиной 800 мм.
• Обработка с поддержкой детали неподвижным люнетом 40–350 мм.

Комплектация

• 4-х кулачковая планшайба Ø800 мм
• 3-х кулачковый патрон Ø500 мм
• 4-х позиционный резцедержатель
• Неподвижный люнет Ø40-350 мм
• УЦИ по 3-м осям
• Защитный экран патрона
• Электрокомпоненты Siemens
• Регулируемые опоры станины
• Конусная линейка L=800 мм
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
