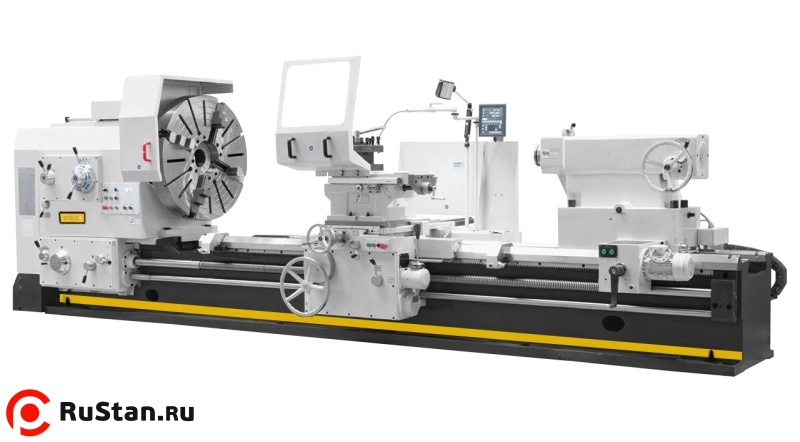

Токарно-винторезный станок STALEX D1000/1500

STALEX D1000/1500 — токарно-винторезный станок для точения и нарезания метрических, дюймовых, модульных и диаметральных резьб. Расстояние между центрами составляет 1500 мм. Диаметр обточки над станиной — 1000 мм, над поперечным суппортом — 650 мм.

Ширина станины равна 755 мм; съёмный мостик имеет длину 610 мм. Максимальная масса детали при установке в центрах составляет 6000 кг, в патроне — 1500 кг. Перемещения по X/Z/z-1 равны 510/1300/300 мм.

Главный привод мощностью 22,0 кВт обеспечивает 24 скорости прямого вращения от 3,15 до 315 об/мин и 12 скоростей реверса от 5 до 400 об/мин. Шпиндель имеет проходное отверстие 130 мм и максимальный момент 12800 Н·м. Для плавного пуска используется механическая многодисковая муфта.

Направляющие закалены индукционным методом и отшлифованы, шестерни и валы также проходят закалку и шлифование. В оснащение входят УЦИ по трём осям, моторизованная задняя бабка, система СОЖ и защитный экран с концевым выключателем. Станок поставляется с планшайбой 1000 мм и неподвижным люнетом 50–470 мм.

Преимущества

• Обточка диаметром до 1000 мм над станиной и до 650 мм над поперечным суппортом.
• Расстояние между центрами 1500 мм.
• Ходы по X/Z/z-1 — 510/1300/300 мм.
• Допустимая масса детали при обработке в центрах до 6 000 кг.
• Главный привод мощностью 22,0 кВт.
• Прямое вращение шпинделя: 24 скорости, 3,15–315 об/мин.
• Реверс шпинделя: 12 скоростей, 5–400 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Съёмный мостик gap длиной 610 мм.
• Станина шириной 755 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 160 мм.
• Четырёхкулачковая планшайба диаметром 1000 мм.
• Неподвижный люнет для диаметров 50–470 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 1000 мм над станиной.
• Обточка деталей диаметром до 650 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 6 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 50–470 мм.

Комплектация

• 4-х кулачковая планшайба Ø1000 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø50-470 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
