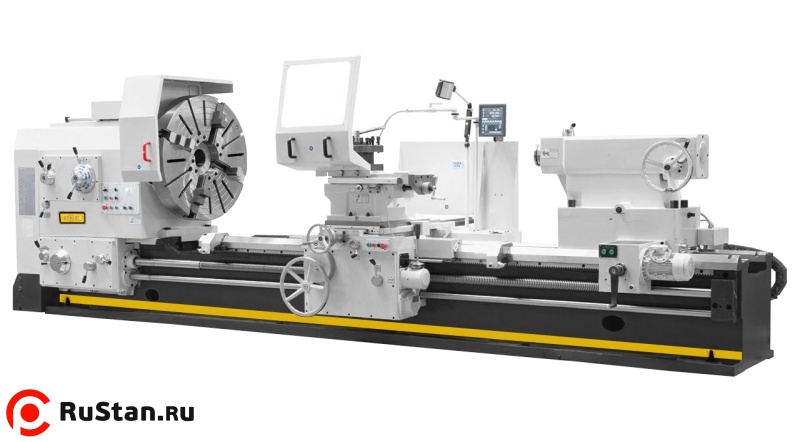

Токарно-винторезный станок STALEX D1000/3000

STALEX D1000/3000 — промышленный токарно-винторезный станок с расстоянием между центрами 3000 мм. Он предназначен для точения и нарезания метрических, дюймовых, модульных и диаметральных резьб. Диаметр обточки над станиной достигает 1000 мм, над поперечным суппортом — 650 мм.

Станина имеет ширину 755 мм и съёмный мостик длиной 610 мм. Ход по оси Z составляет 2800 мм, по X — 510 мм, по z-1 — 300 мм. Четырёхпозиционный резцедержатель с фиксатором рассчитан на инструмент размером до 45×45 мм.

Главный привод мощностью 22,0 кВт передаёт вращение шпинделю с проходным отверстием 130 мм. Предусмотрена 21 скорость прямого вращения 3,15–315 об/мин и 12 скоростей реверса 4–315 об/мин. Максимальный крутящий момент на шпинделе — 12800 Н·м.

Направляющие проходят индукционную закалку и шлифование; механическая многодисковая муфта обеспечивает плавный пуск. Станок оснащён УЦИ по трём осям, моторизованной задней бабкой и системой подвода СОЖ. В комплект включены планшайба 1000 мм, неподвижный люнет 50–470 мм, защитный экран и рабочая LED-лампа.

Преимущества

• Обточка диаметром до 1000 мм над станиной и до 650 мм над поперечным суппортом.
• Расстояние между центрами 3000 мм.
• Ходы по X/Z/z-1 — 510/2800/300 мм.
• Главный привод мощностью 22,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 3,15–315 об/мин.
• Реверс шпинделя: 12 скоростей, 4–315 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Станина шириной 755 мм.
• Съёмный мостик gap длиной 610 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 160 мм.
• Четырёхкулачковая планшайба диаметром 1000 мм.
• Неподвижный люнет для диаметров 50–470 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 1000 мм над станиной.
• Обточка деталей диаметром до 650 мм над поперечным суппортом.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 50–470 мм.

Комплектация

• 4-х кулачковая планшайба Ø1000 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø50-470 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
