Модель: | станок токарный 1К62 |
|
Производитель: | Россия |
Аналоги станок токарный 1К62
- Описание
- Комментарии
- Отзывы

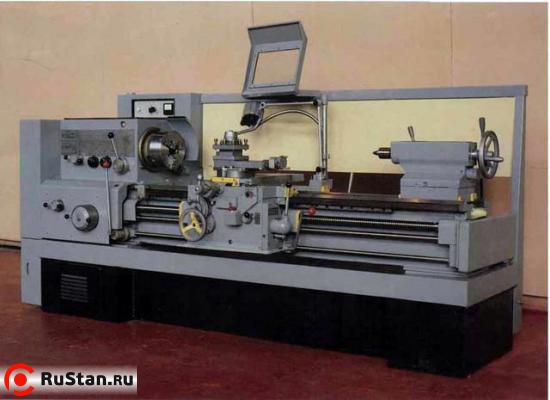

Токарно винторезный станок 1К62 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
Основные достоинства предлагаемой серии станков - высокая мощность главного привода, большая жесткость и прочность всех звеньев кинематической цепи, надежность и виброустойчивость конструкции, широкий диапазон частот вращения шпинделя, рассчитанных на скоростное и силовое резание.
Базовая модель серии - универсальный токарно-винторезный станок 1К62Д, который является усовершенствованным прототипом хорошо зарекомендовавшего себя во многих странах мира станка 1К62, выпускавшегося ранее заводом "Красный пролетарий".
- Шпиндель станков установлен на специальных подшипниках, которые обеспечивают необходимую жесткость и высокую точность обработки.
- Обработка разнообразных материалов может производиться с ударными нагрузками без потери точности.
- Станки 1К62 могут использоваться для обработки закаленных заготовок из жаропрочной и инструментальной стали, требующих тяжелых режимов резания.
Технические характеристики токарного станка 1К62
Параметры станка | Значение | |
---|---|---|
Наибольший диаметр обрабатываемой заготовки, мм: | ||
|
435 | |
|
224 | |
Наибольшая длина обрабатываемой заготовки, мм | 1000,1500 | |
Размер внутреннего конуса в шпинделе | Морзе 6 | |
Диаметр цилиндрического отверстия в шпинделе | 55 (62*) | |
Число ступеней частот вращения шпинделя | 23 | |
Частота вращения шпинделя | 12,5...2000 мин-1 | |
Число ступеней рабочих подач: | ||
|
42(56*) | |
|
42(56*) | |
Рабочие подачи, мм/об: | ||
|
0,70...4,16 (0,036...7,54*) | |
|
0,035...2,08 (0,018...3,77*) | |
Число нарезаемых резьб: | ||
|
45(53*) | |
|
28(57*) | |
|
38 | |
|
37 | |
|
5 | |
Шаг нарезаемой резьбы: | ||
|
0,5...192 мм | |
|
0,5...48 модулей | |
|
24...15/8 ниток на дюйм | |
|
96...1 питч | |
|
3/8", 7/16", 8; 10 и 12 мм | |
Быстрые установочные перемещения суппорта, м/мин: | ||
|
4,5 | |
|
2,25 | |
Размер внутреннего конуса в задней бабке | Морзе 5 | |
Наибольшее перемещение пиноли задней бабки, мм | 200 | |
Поперечное смещение корпуса задней бабки, мм | ±15 | |
Наибольшее сечение резца | 25 | |
Давление воздуха, МПа | 0,4...0,6 | |
Питание от электросети напряжением | 220/380 В (50Гц) | |
Мощность электродвигателя главного привода, кВт | 11 (7,5*) | |
Габаритные размеры станка, мм: | ||
|
2786, 3286, 3786 | |
|
1200 | |
|
1500 | |
Масса станка, кг , при длине обработки: | ||
|
3080 | |
|
3440 | |
|
3800 |
23 режима скорости в диапазоне от 12,5 до 2000 об/мин обеспечивают широкие возможности обработки и назначение станка - токарная обработка металлов любой твердости. Переключение режимов осуществляется в коробке скоростей со сменными шестернями. Станок оборудован асинхронным электродвигателем мощностью 10 кВт (2000 об/мин), подачу суппорта обеспечивает вспомогательный двигатель мощностью 1 кВт (1400 об/мин). Двигатели оснащены тепловыми реле для предупреждения перегрева. Высокая мощность и широкий выбор скоростей обеспечивают высокую эффективность станка и в силовом, и в скоростном резании.
В соответствии с требованиями ГОСТ №8-82 данный станок относится к первой группе точности «Н». Для крепления заготовок могут быть использованы трехкулачковые (диаметр — 250 мм) или четырехкулачковые (400 мм) патроны самоцентрирующегося типа.
