Доска после сушки почти всегда покидает штабель с сюрпризом: одна кромка ушла винтом, пласть выгнулась дугой, углы гуляют. Положить такую заготовку в щит или пустить под фрезер бессмысленно — геометрия развалится на первом же стыке.

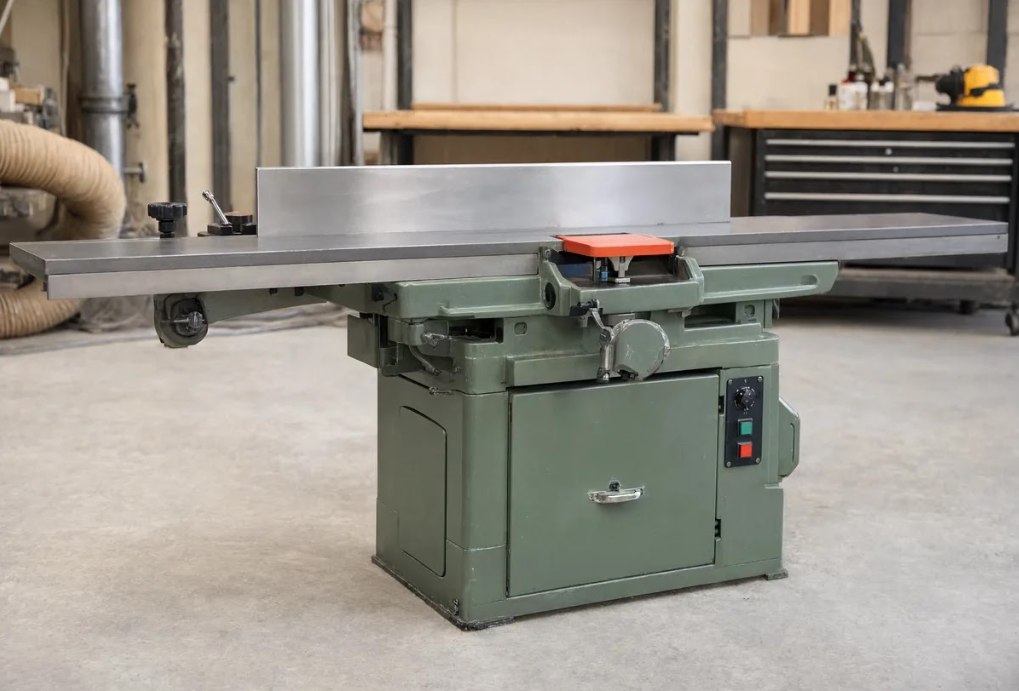

Фуговальный станок — это машина первичной чистовой обработки древесины, которая создаёт на заготовке ровную базовую плоскость и прямой угол. С него начинается вся технологическая цепочка деревообработки: пока нет ровной пласти, остальному оборудованию не от чего отталкиваться.
Фуговальный станок — что это и для чего он нужен
Строгальных машин в цехе несколько, и каждая делает свою часть работы. Задача фуганка одна: получить первую ровную поверхность (пласть) и кромку строго под 90° к ней. Кривая, покоробленная или скрученная доска после нескольких проходов получает ровную плоскость и прямой угол.
Дальнейшие операции без этого этапа не работают. Рейсмус калибрует толщину относительно уже ровной стороны. Склейка щита требует кромок, которые сходятся без зазора по всей длине. Фрезерный станок повторяет базу, приложенную к столу. Ошибка на старте разъезжается по всей цепочке и вылезает в готовом изделии.
Важно! Фуганок обрабатывает две смежные поверхности — пласть и кромку. Противоположные стороны заготовки остаются нетронутыми, ими занимается рейсмус.
Чем фуговальный станок отличается от рейсмуса
Разница в принципе действия. Фуганок исправляет геометрию: заготовка опирается на неподвижные столы, ножи срезают выступающие участки, и кривизна постепенно уходит.
Рейсмус работает от базовой плоскости. Вальцы прижимают доску к столу и протягивают её под ножевым валом, снимая слой сверху. Заготовка при этом повторяет форму нижней стороны — покоробленная доска выйдет ровной по толщине и такой же покоробленной по форме.
Отсюда порядок в цепочке: сначала фуганок даёт базу, потом рейсмус калибрует размер. Обратная последовательность результата не даёт.

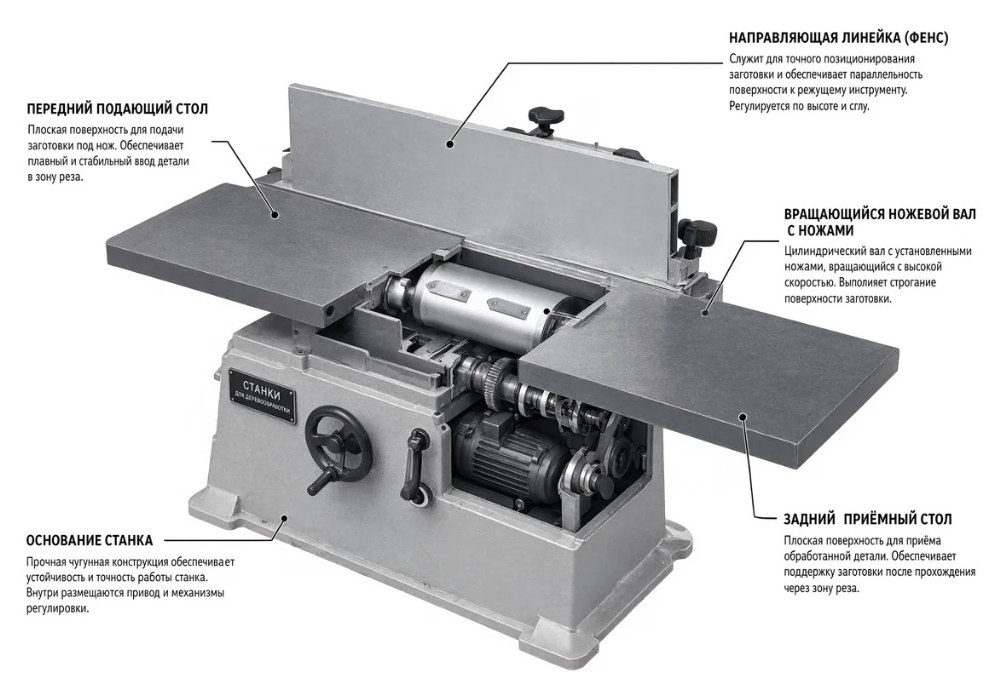

Устройство фуговального станка
Точность работы складывается из состояния каждого узла — просевший стол или сбитый вал сразу видны на заготовке.
Ключевые узлы
- Передний (приёмный) стол. Регулируется по высоте и задаёт глубину строгания за один проход — обычно 0,5–3 мм. Чем ниже опущен относительно ножей, тем толще снимаемый слой.
- Задний (выходной) стол. Выставляется строго в одной плоскости с режущей кромкой ножей, допуск 0,02–0,05 мм. Несоосность между кромкой и столом даёт «ступеньку» на выходе — самый частый дефект на фуганках.
- Ножевой вал. Расположен в проёме между столами, несёт 2, 3 или 4 ножа. Скорость вращения и число ножей влияют на чистоту поверхности.
- Направляющая линейка. Удерживает заготовку под прямым углом при строгании кромки. Перемещается поперёк стола, чтобы нагрузка распределялась по разным участкам ножей и износ шёл равномерно.
- Станина. Массивная чугунная конструкция гасит вибрации от вала и держит геометрию столов под нагрузкой.
- Защитный кожух ножевого вала. Обязательный элемент, закрывающий открытый участок ножей перед подачей заготовки.
Как настройки узлов влияют на результат
Высота переднего стола определяет толщину съёма за проход. Подъём на 0,5 мм даёт чистовой проход с гладкой поверхностью, опускание на 3 мм — черновой, с высокой нагрузкой на двигатель и грубым следом от ножей.
Положение заднего стола отвечает за геометрию по всей длине доски. Стол выше режущей кромки — заготовка утыкается в его край, либо приподнимается над ножами по мере продвижения, из-за чего доска получается выпуклой (с «горбом» в центре). Стол ниже кромки — доска в конце прохода проваливается на вращающийся вал, и ножи оставляют характерную выемку («ступеньку»).
Направляющую линейку проверяют угольником перед началом смены: сбитый на полградуса упор даст кромку, которая при склейке щита разойдётся веером.
Принцип работы фуговального станка

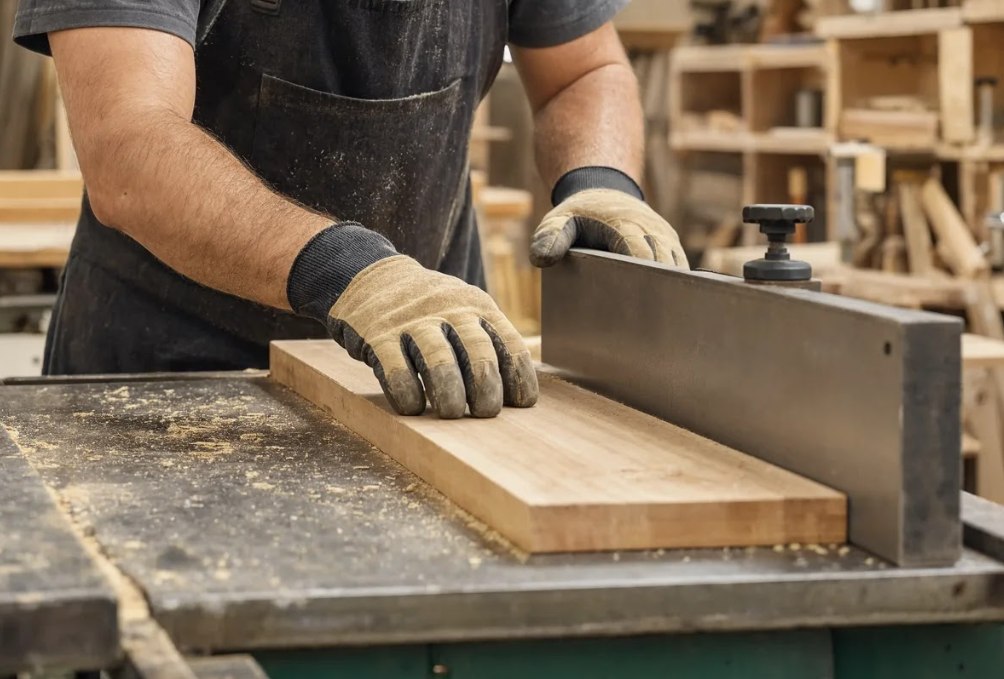

Порядок действий на фуговальном станке по дереву выглядит так:
- оператор опускает передний стол на нужную глубину снятия;
- заготовку кладут вогнутой стороной вниз и прижимают к направляющей линейке;
- доску подают на ножевой вал равномерным движением, удерживая прижим руками или толкателем;
- ножи срезают древесину в самых высоких точках поверхности;
- после нескольких проходов пласть выходит плоской по всей длине.
Подача идёт вручную, опора — на неподвижные столы и упор. Вальцов, которые протягивают заготовку, конструкция не предусматривает: именно свободная опора позволяет делать ровную поверхность из кривой доски.
Что делает фуговальный станок: области применения
Круг операций у фуганка ограниченный и конкретный:
- выравнивание пласти — устранение коробления, крыловатости и местных бугров на широкой поверхности доски;
- строгание кромки под 90° к пласти — базовая подготовка перед склейкой щитов;
- снятие фаски под заданным углом за счёт наклона направляющей линейки;
- черновая подготовка пиломатериала перед рейсмусованием, фрезерованием и форматной раскройкой.
Виды фуговальных станков по дереву
По ширине строгания
Ширина стола ограничивает максимальный размер заготовки:
- 150–200 мм при мощности 1,5–3 кВт — домашняя мастерская и ремонтный участок;
- 250–400 мм при 3–5,5 кВт — столярный цех и мебельное производство;
- 400–630 мм при 5,5–11 кВт и выше — деревообрабатывающий завод.
Ширину берут с запасом 10–20% относительно текущей номенклатуры.
По типу подачи
Ручная подача оставляет всё на операторе: скорость проведения, равномерность прижима, контроль угла. Качество прямо зависит от навыка, производительность невысокая. Вариант рабочий для единичного производства и небольших партий.
Автоподача держит стабильную скорость прохода в диапазоне 6–24 м/мин. Производительность вырастает в 2–4 раза, а качество по всей партии остаётся одинаковым. Для серийного выпуска механизм необходим.
По типу ножевого вала
Прямой вал с 2–4 плоскими ножами — классическая конструкция, простая в обслуживании и заточке.
Спиральный вал несёт множество твердосплавных пластин, расположенных по винтовой линии. Работает заметно тише, чище проходит свилеватую древесину со сложным направлением волокон. Выкрошилась режущая грань — пластину разворачивают на 90° и продолжают работу.
Косой вал занимает промежуточное положение и снижает ударную нагрузку на двигатель за счёт постепенного входа кромки в материал.

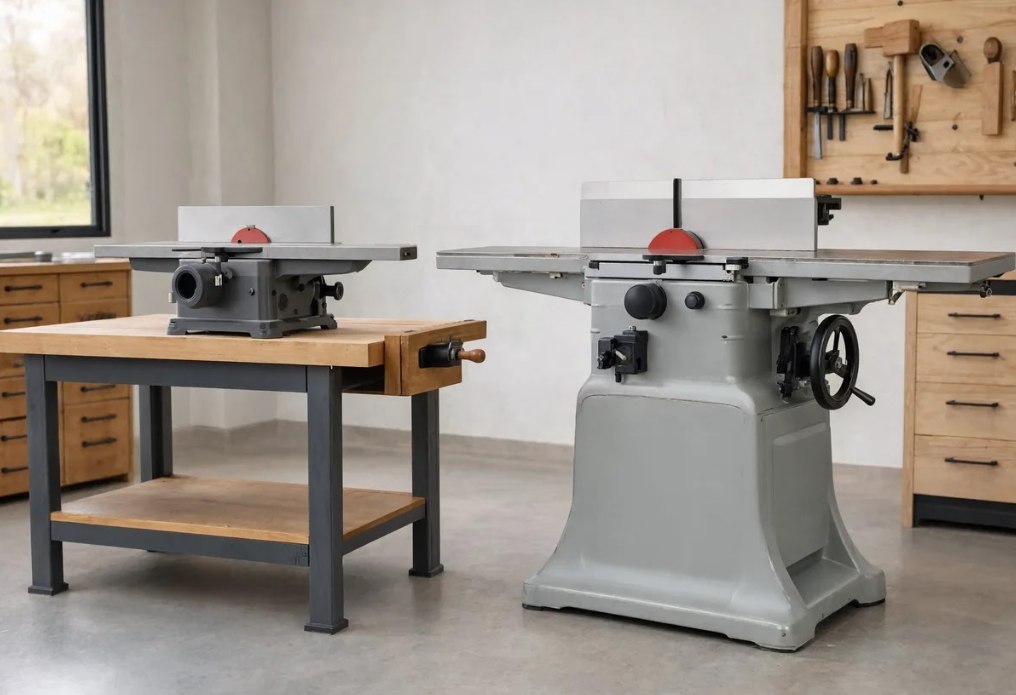

По исполнению
Настольные модели компактны и мобильны, подходят для хобби и мелкого ремонта. Напольные стоят на массивных чугунных станинах, размещаются стационарно и служат годами при интенсивной работе. Фуговально-рейсмусовые совмещают два режима в одном корпусе — решение для мастерской, где каждый квадратный метр на счету.
Как выбрать фуговальный станок: ключевые характеристики
Таблица 1. Параметры выбора фуговального станка
| Тип производства | Ширина строгания | Длина стола | Мощность | Тип подачи |
|---|---|---|---|---|
| Мастерская, ремонт | 150–200 мм | 1200–1500 мм | 1,5–3 кВт | Ручная |
| Столярный цех, мебель | 250–400 мм | 1800–2000 мм | 3–5,5 кВт | Ручная, автоподача |
| Промышленное производство | 400–630 мм | 2500–3000 мм | 5,5–11 кВт | Автоподача |
Ширина строгания
Параметр определяет максимальную ширину заготовки, которую станок примет. Запас 10–20% пригодится при обработке под углом и при расширении ассортимента изделий.
Длина стола
В столярном деле работает правило: станок способен качественно выровнять доску, длина которой до двух (а при должном навыке — до двух с половиной) раз превышает суммарную длину его столов. Слишком короткий стол под очень длинной доской действительно превращает фуганок в копир, но гнаться за гигантскими габаритами не нужно.
Ориентиры по суммарной длине столов:
- 1200–1500 мм — универсальный размер, уверенно правит заготовки до 2,5 метров;
- 1800–2000 мм — профессиональный стандарт для длинных деталей, дверных коробок и бруса (до 4–5 метров);
- 2500–3000 мм — тяжёлые машины для специфических задач и массивного домостроения.
Мощность двигателя
Мощность подбирают под ширину строгания: 1,5–3 кВт для 150–200 мм, 3–5,5 кВт для 250–300 мм, от 5,5 до 11 кВт и выше для 400–630 мм.
Дуб, бук и ясень нагружают привод сильнее хвойных пород. Под твёрдую древесину нужно закладывать запас мощности минимум 30%, иначе двигатель перегревается и просаживает обороты на глубоком проходе.
Материал стола и станины
Чугунные столы держат идеальную геометрию, гасят вибрации и служат десятилетиями. Стальные легче и дешевле, плоскостность у них приходится проверять чаще. Для интенсивной эксплуатации массивная чугунная станина принципиальна — от её жёсткости зависит стабильность настроек.
Требования к установке и эксплуатации
Аспирация
Стружки фуганок производит много, особенно на черновых проходах по широкой доске. Патрубок кожуха ножевого вала подключают к системе аспирации, минимальный диаметр — 100 мм.
Работа без вытяжки быстро забивает пространство между столами: стружка попадает под заготовку, приподнимает её и портит поверхность.
Электроподключение и безопасность
Промышленные модели питаются от трёхфазной сети 380 В, 50 Гц. Заземление обязательно.
Важно! Защитный кожух ножевого вала снимать нельзя. Короткие заготовки подают только толкателем — минимальная длина обычно от 200 мм, точное значение указано в паспорте конкретной модели.
Обслуживание и уход за станком
Что проверяют регулярно:
- контроль остроты ножей — тупая кромка мнёт волокна и оставляет ворс на поверхности;
- очистка столов от смолы и налипшей стружки, особенно после хвойных пород;
- проверка плоскостности столов линейкой по диагонали и вдоль;
- натяжение приводных ремней и состояние подшипников вала;
- смазка направляющих механизмов регулировки столов.
Типичные ошибки при работе на фуганке
Заготовку кладут на стол выпуклой стороной вниз — доска качается на бугре, ножи снимают материал неравномерно, и кривизна остаётся. Правильное положение — вогнутой стороной вниз, опора идёт на две крайние точки.
Слишком глубокий проход по твёрдой породе перегружает двигатель и вырывает волокна на участках со сложным направлением роста. Тонкие проходы по 0,5–1 мм дают чище результат при том же итоговом съёме.
Работа с заготовкой короче паспортного минимума кончается выбросом детали и травмой рук. Короткие бруски фугуют в составе длинной цельной заготовки, а разрезают уже после обработки.
Фуговальные станки в каталоге «РуСтан»
«РуСтан» — маркетплейс промышленного оборудования с поставкой по всей России, от Калининграда до Владивостока. В каталоге компании представлены фуговальные станки по дереву с разной шириной строгания: компактные модели для мастерской, цеховые машины среднего класса, промышленные линии для потока.
Всё оборудование поставляется с необходимыми сертификатами. Специалисты подбирают модель под конкретную номенклатуру заготовок, компания обеспечивает доставку и сервисное обслуживание.
Часто задаваемые вопросы
Можно ли фуговать клеёный щит или ДСП?
Клеевой шов и абразивные наполнители плит быстро сажают ножи. Прямой вал тупится за считаные проходы, твердосплавные пластины держатся дольше.
Почему заготовка выходит с уклоном по длине?
Чаще всего оператор переносит прижим на передний стол после входа доски под вал. Прижимать нужно к заднему столу — по уже обработанной части.
Сколько проходов требует сильно покоробленная доска?
Столько, сколько нужно для выхода сплошной поверхности без пропущенных пятен. Снимают по 0,5–1 мм за раз, глубокий проход рвёт волокна.
Как часто нужно проверять высоту заднего стола?
После каждой замены или заточки ножей. Допуск 0,02–0,05 мм проверяют линейкой или индикатором по кромке ножа в верхней точке вала.
Подойдёт ли фуговально-рейсмусовый станок для цеха?
Для малой мастерской — рабочий вариант. При серийных объёмах постоянные переключения режимов съедают время, выгоднее два отдельных станка.
