Токарный станок — оборудование, без которого невозможно представить обработку деревянных и металлических деталей. Версий множество: можно выбрать решение и для крупных производственных цехов, и для небольших мастерских.
Заготовка вращается, резец снимает лишний материал, и в руках мастера рождается деталь нужной формы. Что можно сделать на токарном станке, зависит от конкретной модели оборудования: простая универсальная установка справится с обтачиванием вала, а станок с числовым программным управлением выточит деталь сложного профиля с точностью до тысячных долей миллиметра. Современные установки выполняют широкий спектр задач — от чернового точения заготовки до нарезки резьбы и расточки отверстий, поэтому один станок закрывает добрую половину задач цеха. Такая гибкость объясняет, почему точение выбирают и на крупных заводах, и в небольших мастерских, где ремонтируют технику самого разного назначения.
Основные виды токарной обработки металла
Токарная обработка — это снятие слоёв металла с вращающейся заготовки при помощи режущего инструмента. Заготовка вращается в патроне вокруг своей оси, а резец, двигаясь вдоль или поперёк, убирает лишний материал слой за слоем, пока заготовка не примет нужную форму и размер. Такой принцип лежит в основе всех видов токарных работ, от простого обтачивания цилиндра до сложного нарезания резьбы.
Специалисты выделяют несколько крупных направлений: точение наружных и внутренних поверхностей, нарезание резьбы, сверление и расточку отверстий, подрезку торцов, а также проточку канавок и фасонных элементов. Детали, изготовленные на токарных станках, используются в машиностроении, автомобилестроении и приборостроении — от простых втулок до валов авиационных двигателей.

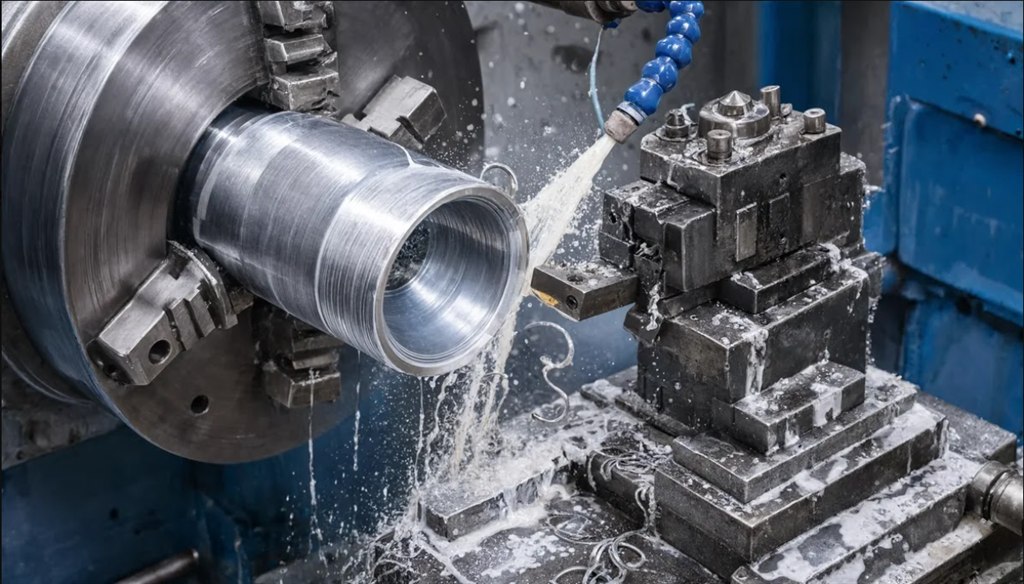

Точение цилиндрических и конических поверхностей
Точение — базовая операция, с которой начинается обработка почти любой заготовки. Различают черновое и чистовое точение. Черновой проход снимает основную массу лишнего материала быстро, без оглядки на чистоту поверхности — задача в том, чтобы за минимум времени приблизить заготовку к нужным размерам, а мелкие дефекты устранит следующий этап. Чистовое точение, наоборот, работает на результат: небольшая глубина резания, медленная подача, итог — точный размер и гладкая поверхность.
Таким способом получают валы, оси, втулки, шестерни и другие цилиндрические детали, которые потом становятся частью редукторов, двигателей, станочного оборудования. Помимо цилиндров, резец формирует конические поверхности. Для этого ось задней бабки смещают либо поворачивают верхнюю часть суппорта на нужный угол. Фасонные поверхности со сложным профилем вытачивают по копиру или на станке с ЧПУ, где форма резца или траектория движения задаёт любой контур, вплоть до самого замысловатого.
Резьбонарезание
Резьбу нарезают двумя принципиально разными способами — снаружи и внутри заготовки. Наружную резьбу формируют резьбовым резцом за несколько проходов, гребёнкой или плашкой — кольцом с внутренней резьбой и стружечными канавками, которое сразу снимает готовый профиль на болтах, винтах и шпильках. Внутреннюю резьбу нарезают метчиком либо внутренним резьбовым резцом, предварительно просверлив или расточив отверстие нужного диаметра.
Внутренняя резьба сложнее наружной: стружка образуется в закрытом пространстве, и её труднее вывести из зоны реза, поэтому мастеру приходится чаще прерывать подачу инструмента и следить за отводом стружки. Резьбовое соединение встречается почти в каждой конструкции — болты, гайки, шпильки и другой крепёж не обходятся без точной резьбы.
| Параметр | Наружная резьба | Внутренняя резьба |
|---|---|---|
| Инструмент | Резец, плашка, гребёнка | Метчик, внутренний резец |
| Сложность нарезания | Ниже | Выше |
| Контроль размеров | Резьбовым калибром-кольцом | Резьбовым калибром-пробкой |
| Удаление стружки | Свободное | Затруднено |
| Применение | Болты, винты, шпильки | Гайки, отверстия под крепёж |
Сверление и расточка
Сверление создаёт в заготовке новое отверстие заданного диаметра и глубины. Сверло закрепляют в пиноли задней бабки или в револьверной головке, а заготовка вращается навстречу инструменту. Расточка решает другую задачу: увеличивает диаметр уже готового отверстия или исправляет его геометрию, если сверло увело ось в сторону.
Для финишной обработки отверстий применяют вспомогательные приёмы. Зенкерование расширяет и выравнивает отверстие после сверления, снимая более тонкую стружку и повышая точность по сравнению со сверлом. Зенкование формирует коническую или цилиндрическую фаску под потайную головку крепежа. Развёртывание — заключительный и самый точный этап: развёртка с множеством режущих кромок снимает минимальный припуск и оставляет гладкую, прецизионную поверхность. Такие приёмы востребованы при изготовлении корпусных деталей, валов и элементов двигателей, где отверстие под подшипник или вал требует жёсткого допуска.
Подрезка торцов и обтачивание
Подрезка торца формирует ровную плоскость, перпендикулярную оси вращения заготовки. С неё начинают почти любой цикл работы на станке, потому что без ровного торца невозможно точно выставить длину и базировать заготовку для дальнейших переходов. Резец движется от центра к краю или, наоборот, поперёк оси, снимая тонкий слой металла.
Обтачивание обрабатывает наружную цилиндрическую или коническую поверхность заготовки по всей её длине. Эта операция снимает основной слой металла, формируя заданный чертежом диаметр детали. Вместе с подрезкой эти приёмы решают сразу несколько задач: создают базовые поверхности для дальнейших измерений, обеспечивают нужные габариты и подгоняют размер под чертёж. Без подрезки и обтачивания не обходится изготовление осей, валов, крепёжных элементов и фитингов.
Канавки, проточки и фасонные поверхности
Канавки и проточки — узкие углубления на цилиндрической поверхности заготовки. Их нарезают под стопорные кольца, посадочные места уплотнителей, для снижения веса или повышения износостойкости узла. Резец в этом случае устанавливают перпендикулярно оси заготовки, а скорость вращения шпинделя снижают — узкий инструмент испытывает повышенную нагрузку, быстро выйдет из строя при высоких оборотах.
Отдельный приём — накатывание рифлений. Ролик с рельефным профилем прижимают к вращающейся заготовке, за счёт чего происходит пластическая деформация металла, без снятия стружки. Результат — рифлёная поверхность, улучающая сцепление и повышающая прочностные характеристики за счёт образования наклёпа.
Типы токарных станков и их возможности
Токарные станки различают по нескольким признакам: обрабатываемому материалу, степени автоматизации, по конструкции и назначению. От типа оборудования напрямую зависит, какие виды работ доступны мастеру и с какой точностью получится их выполнить.

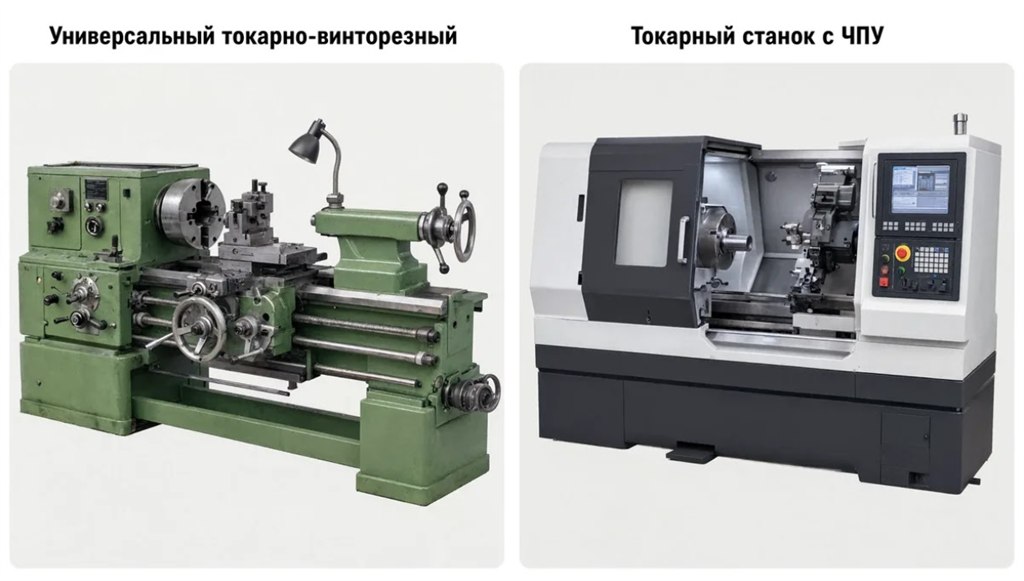

Токарно-винторезные станки
Самый распространённый тип оборудования для металлообработки. Конструкция включает несколько элементов:
- Станину. Основание из чугуна, обеспечивающее общую жёсткость и устойчивость.
- Переднюю и заднюю бабку. Передняя бабка фиксирует шпиндель, вал, через который на заготовку передаётся крутящий момент от привода.
- Шпиндель с патроном.
- Суппорт с резцедержателем. Удерживает рабочую оснастку и перемещает её по заготовке.
- Коробку скоростей и подач.
- Ходовой винт.
На таком токарном станке выполняют обтачивание цилиндрических и конических поверхностей, подрезку торцов, сверление, нарезание резьбы, расточку и проточку канавок, отрезку готовой детали от прутка. Оборудование востребовано в ремонтном производстве и при изготовлении резьбовых соединений на заказ.
Универсальные токарные станки
Устройства востребованы в единичном и мелкосерийном производстве, ремонтных мастерских. Принцип работы прост: патрон держит заготовку, она вращается, а резец в суппорте перемещается вдоль или поперёк, снимая лишний материал.
Главные плюсы — универсальность, простая настройка под разные задачи, надёжность. Ограничение — ручное управление, требующее квалификации оператора. Качество, точность, скорость работы в значительной степени зависят от опыта мастера.
Токарные станки с ЧПУ
Числовое программное управление — обязательное условие для серийного массового производства, выпуска деталей сложной геометрии. Программу для обработки готовят через системы CAD и CAM, переводят в G-коды. На основе программы станок сам меняет оснастку, корректирует обороты шпинделя и траекторию резца. Работа оператора сводится к контролю процесса и загрузке заготовок.
Станки с ЧПУ обрабатывают сложные профили, фасонные поверхности с точностью до тысячных долей миллиметра. Это обеспечивает преимущества:
- Стабильность повторяемости результата от изделия к изделию.
- Высокая скорость обработки.
- Исключение выпуска брака.
Станки с ЧПУ работают в авиастроении, при производстве медицинского оборудования и в автомобилестроении — везде, где действуют микронные допуски. Современный токарный станок с ЧПУ держит точность позиционирования порядка ±0,002–0,005 мм.
Токарно-фрезерные и многофункциональные обрабатывающие центры
Сложные технологичные установки, объединяющие токарную и фрезерную обработку в одном станке. Не требуются постоянные переносы детали с места на место. За один цикл удаётся получить элементы с плоскими, цилиндрическими и фигурными поверхностями: фасками, скруглениями, пазами, шлицами. Это экономит время и монтажное пространство — вместо двух станков цех размещает один.
Многофункциональные центры незаменимы при выпуске узлов сложной геометрии для аэрокосмической и энергетической отраслей, где заготовка проходит десятки переходов, а любая лишняя переустановка негативно сказывается на точности.
Что можно изготовить на токарном станке
Список изделий, получаемых точением, огромен — от простого крепежа до сложных компонентов авиационных двигателей. Итоговый набор зависит от материала заготовки, требуемой точности и объёма партии. Сталь, чугун, алюминий, латунь, титан и их сплавы одинаково хорошо поддаются точению, меняется лишь скорость резания, подача и выбор резца под конкретный металл.
| Группа деталей | Примеры | Отрасль применения |
|---|---|---|
| Валы и оси | Ступенчатые, гладкие, шлицевые валы | Машиностроение, приборостроение |
| Втулки и гильзы | Подшипниковые втулки, направляющие | Сборка редукторов, двигателей, приводных систем |
| Зубчатые колёса | Шестерни, муфты | Коробки передач, станки |
| Крепёж | Болты, шпильки, гайки | Большинство промышленных и хозяйственных отраслей |
| Декоративные изделия | Сувениры, балясины | Производство мебели, интерьерных аксессуаров |

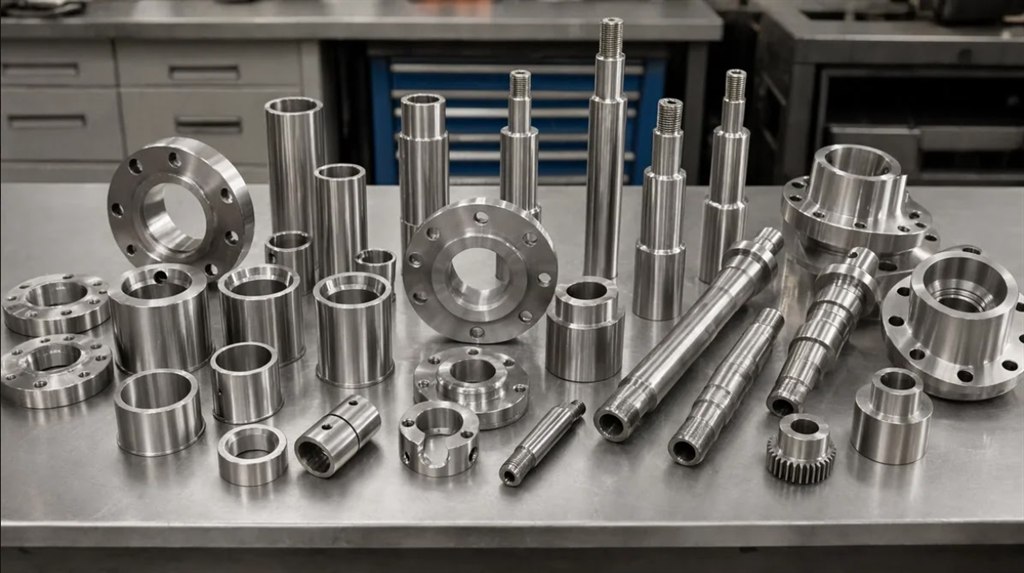

Детали для машиностроения и промышленности
Валы и оси — наиболее массовая группа продукции. Ступенчатые, гладкие, шлицевые валы передают крутящий момент в редукторах, коробках передач, станочных приводах. Элементы работают в паре со втулками, гильзами, зубчатыми колёсами, фланцами и муфтами, связывающими узлы механизмов. Отдельная категория — корпусные детали с отверстиями под подшипники, где важны точность диаметра, соосность расположения отверстий.
Крепёжные элементы, болты, шпильки, гайки с нестандартным шагом резьбы, тоже могут быть изготовлены на станке, в особенности, когда стандартный крепёж из магазина не подходит по размеру или материалу. Все перечисленные группы деталей работают в двигателях, редукторах и станочном оборудовании, где от точности зависит ресурс всего механизма.
Изделия для ремонта и восстановления
Распространённый сценарий использования — ремонт техники на токарных станках. Примеров несколько:
- Проточка изношенной шейки вала до чистого металла с дальнейшим наращиванием под размеры, соответствующие схеме восстановления.
- Нарезка новой резьбы вместо сорванной, деформированной.
- Проточка канавок для установки уплотнительных колец из резины, силикона, других полимерных, эластомерных материалов.
- Выпуск переходников, втулок вместо деформированных, повреждённых элементов или запчастей, снятых с официального производства.
Токарный станок востребован в автомобильном, промышленном и других направлениях ремонта. Зачастую проще изготовить с его помощью новую деталь, нежели ждать доставки из-за рубежа, искать оригинал или аналог. При соблюдении правил производства качество изделия не уступит заводскому.
Изделия из дерева и других материалов
Токарный станок по дереву позволяет вытачивать корпусные, утилитарные, декоративные изделия, будь то рукоятки инструмента, ножки мебели, интерьерные аксессуары, лестничные балясины, шахматные фигуры. Заготовка вращается, резец снимает стружку, из простого бруска выходит деталь с четкими плавными контурами, соответствующими проектной схеме.
Обработка пластика на токарном станке имеет свою строгую специфику. Вопреки мифам, полимерам часто требуется охлаждение, так как они обладают низкой теплопроводностью. Тепло при резании не отводится стружкой, из-за чего пластик может начать плавиться, деформироваться и налипать на резец. А вот выточка деталей из алюминия и латуни действительно проходит легче: износ инструмента здесь ниже, чем при обработке стали, за счёт мягкости этих цветных металлов и меньшего сопротивления резанию.
Преимущества токарной обработки
Механизация обработки обеспечивает ей множество преимуществ, а внедрение ЧПУ — увеличивает их количество:
- Высокая точность — станки с ЧПУ выдерживают допуски до нескольких микрон, гарантируют стабильность качества от первого до последнего изделий в партии.
- Многофункциональность — один станок используют для заточки, сверления, нарезки резьбы.
- Универсальность. Техника совместима со множеством материалов: сталью, алюминием, латунью, титаном, пластиком, композитами, деревом.
- Скорость. Автоматизация значительно уменьшает расходы времени на обработку одной детали.
- Минимизация брака — программное управление исключает негативное влияние человеческого фактора.
Как выбрать токарный станок под задачи
Выбор оборудования начинается с материала заготовки: металл требует жёсткой станины, мощного привода и запаса по крутящему моменту, дерево — куда более лёгкой и компактной конструкции. Размер и сложность будущей продукции — второй критерий: крупные валы нуждаются в станке с большим расстоянием между центрами, а сложные фасонные профили без ЧПУ выточить попросту не получится.
Объём производства определяет степень автоматизации: единичный заказ или ремонт разумно доверить настольному либо универсальному станку, серию в десятки штук — полуавтоматической установке, а крупную серию — станку с ЧПУ, где программу один раз настраивают и потом просто меняют заготовки. Наличие числового программного управления обязательно, если изделие имеет сложную форму, требует высокой точности или его выпускают большими партиями без участия оператора на каждом шаге.
| Задача | Рекомендуемый тип станка | Пример оборудования |
|---|---|---|
| Единичный ремонт, простые детали | Универсальный токарный станок | Токарно-винторезный станок общего назначения |
| Мелкосерийное производство | Полуавтоматический станок | Станок с частичной автоматизацией цикла |
| Крупносерийное производство | Станок с ЧПУ | Токарный обрабатывающий центр |
| Сложная геометрия, авиастроение | Токарно-фрезерный центр | Многофункциональный обрабатывающий центр |
Заключение
Токарный станок был и остается фундаментом любого производственного цеха. Грамотно подобранное оборудование способно взять на себя львиную долю технологических процессов — от черновой обдирки металла до нарезки прецизионной резьбы с микронными допусками. Какая именно машина вам нужна, классическая универсальная или современный многофункциональный центр с ЧПУ, зависит исключительно от серийности, чертежей и специфики материалов. И хотя мастерство токаря по-прежнему играет огромную роль, без надежного и точного «железа» добиться стабильного качества просто не выйдет.
