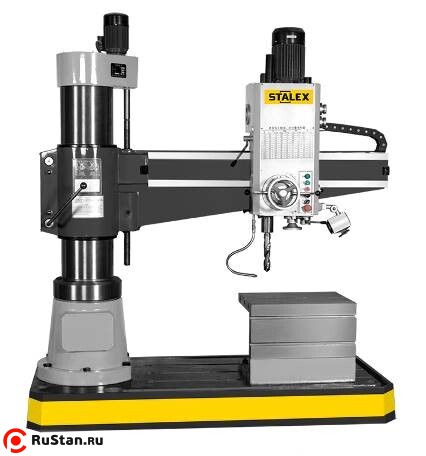

Радиально-сверлильный станок STALEX RD2000x63

STALEX RD2000x63 — радиально-сверлильный станок для обработки отверстий в средних и крупных деталях. Он выполняет сверление, зенкерование, растачивание, развёртывание и резьбонарезание в металлах и полимерных материалах, допускающих резание. Предельный диаметр сверления — 63 мм в стали и 85 мм в чугуне.

Консоль поворачивается вокруг стойки на 360° и перемещается по вертикали на 800 мм. Расстояние шпиндель–колонна регулируется от 450 до 2050 мм, шпиндель–основание — от 400 до 1600 мм. Рабочая зона стола составляет 950×630×500 мм (Д×Ш×В), горизонтальное перемещение головки по консоли — 1600 мм.

Шпиндель имеет конус МТ-5 и ход пиноли 400 мм. Привод мощностью 5,5 кВт обеспечивает шестнадцать скоростей 20–1600 об/мин; шестнадцать автоматических подач охватывают диапазон 0,04–3,2 мм/об. Растачивание возможно до 140 мм в стали и до 170 мм в чугуне, нарезание резьбы — до М50 и М56 соответственно.

Шпиндельная головка и колонна фиксируются гидравлическим зажимом. Консоль усилена рёбрами, в шпиндельной головке применены закалённые и шлифованные шестерни. Система СОЖ размещена в основании, электрическая часть выполнена с компонентами Schneider Electric.

Преимущества

• Сверление стали до 63 мм и чугуна до 85 мм.
• Растачивание диаметром до 140 мм в стали и до 170 мм в чугуне.
• Нарезание резьбы до М50 в стали и до М56 в чугуне.
• Расстояние между шпинделем и колонной 450–2050 мм.
• Горизонтальное перемещение головки по консоли на 1600 мм.
• Поворот консоли вокруг стойки на 360°.
• Вертикальное перемещение консоли 800 мм.
• Рабочая зона стола 950×630×500 мм (Д×Ш×В).
• Шпиндель МТ-5 с ходом пиноли 400 мм.
• Шестнадцать частот вращения шпинделя от 20 до 1600 об/мин.
• Шестнадцать автоматических подач пиноли 0,04–3,2 мм/об.
• Главный двигатель мощностью 5,5 кВт.
• Гидравлический зажим шпиндельной головки и колонны.
• Отдельный двигатель подъёма мощностью 1,5 кВт.
• Консоль с рёбрами жёсткости.
• Закалённые и шлифованные шестерни на шлицевых валах.
• Шпиндель из высокоуглеродистой стали с усиленными подшипниками.
• Система подвода СОЖ с насосом 0,125 кВт.
• Электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Сверление стальных деталей диаметром до 63 мм.
• Сверление отверстий в чугуне диаметром до 85 мм.
• Растачивание стали до 140 мм и чугуна до 170 мм.
• Нарезание резьбы до М50 в стали и до М56 в чугуне.
• Зенкерование отверстий.
• Развёртывание отверстий.
• Обработка средних и крупных деталей.
• Обработка полимерных материалов, пригодных для резания.

Комплектация

• Система подвода СОЖ
• Рабочий стол
• Переходные оправки
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
