Редукторный сверлильный станок с автоматической подачей пиноли шпинделя JET JGHD-32PF
367 000 руб.
с НДС - на 21.11.2024 г.
Модель: | JGHD-32PF |
|
Артикул: | 50000860T |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
- Доставка

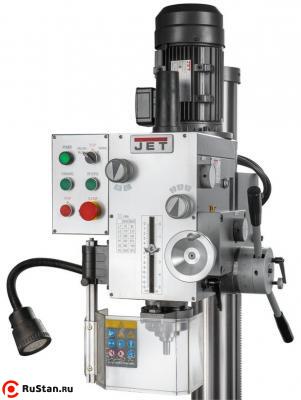

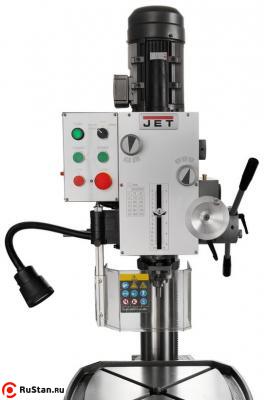

Редукторный вертикально-сверлильный станок JGHD-32PF с максимальным диаметром сверления по стали 32мм и по чугуну до 40мм, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным выпуском продукции; оснащенный приспособлениями станок может быть применен в массовом производстве.
Станок предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания. При условии дополнительной установки крестовых тисков с продольным и поперечным ходом, наличие шомпола на сверлильном станке позволяет проводить мелкие фрезерные операции.

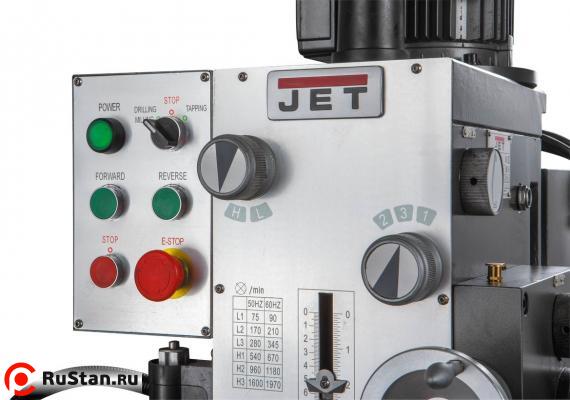

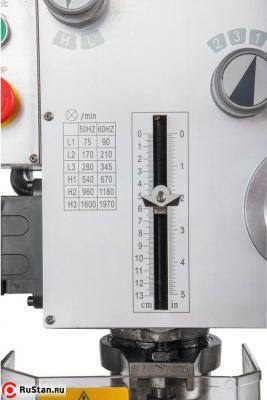

Редуктор шести ступенчатой коробки скоростей с частотами вращения шпинделя 75, 170, 280, 540, 960,1600 об/мин и автоматическая подача пиноли шпинделя со скоростями 0,1 / 0,18 / 0,26 мм/об позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.
JGHD-32PF оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Ограничитель глубины нарезания резьбы позволяет автоматически включать реверс при достижения предельных значений.
Исполнение и технические характеристики станка позволяют его эксплуатацию в ремонтных мастерских на кораблях и судах с возможностью работы в портах с питанием электрической сети 400В 60Гц. В этом случае частота вращения шпинделя увеличивается на 20%. Гарантийный срок эксплуатации при таких режимах полностью сохраняется, при соблюдении инструкций и правил эксплуатации.
Технические характеристики JET JGHD-32PF |
|
---|---|
Характеристика | Значение |
Максимальный диаметр сверления, мм | Ø 32 |
Максимальный диаметр нарезаемой резьбы, мм | М12 |
Конус шпинделя | MT4 |
Расстояние от шпинделя до стойки, мм | 297,5 |
Расстояние шпиндель-стол, мм | 715 |
Расстояние шпиндель-основание, мм | 1180 |
Диапазон поворота вертикальной головы (вправо/влево) | ±90° |

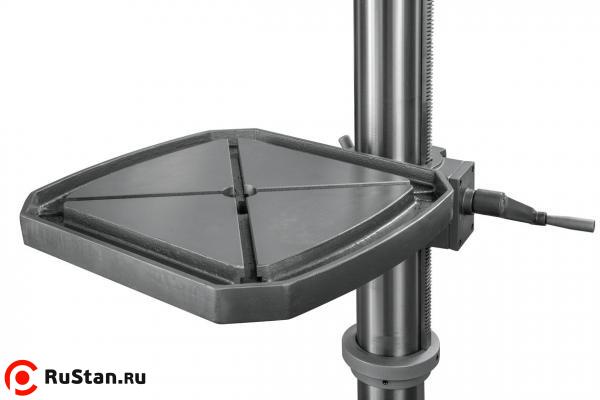

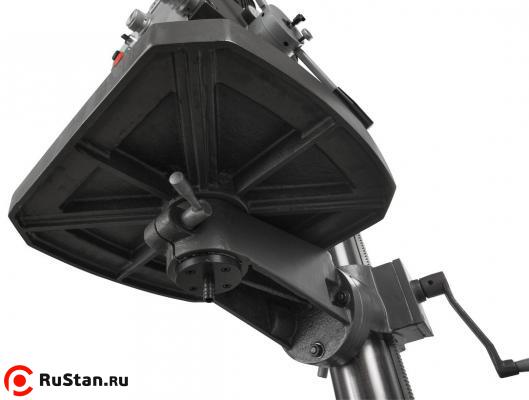

Размер стола по оси X и Y, мм | 500 x 460 |
Ширина Т-образного паза стола (расположение крестом), мм | (2) 14х25 |

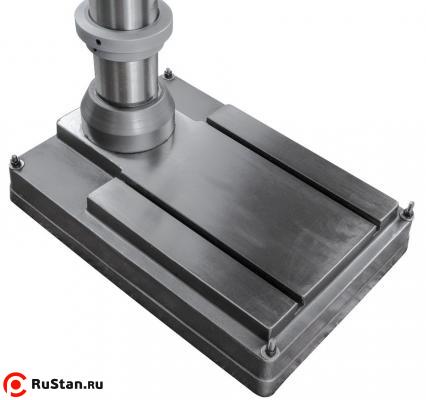

Размер основания, мм | 650 x 450 |
Ширина Т-образного паза основания, мм | (2) 14х25 |
Расстояние между Т-образными пазами, мм | 230 |
Диаметр колонны, мм | Ø115 |
Поворот шпиндельной бабки (влево, вправо), град | 90 |
Количество автоматических подач по оси Z, шт | 3 |

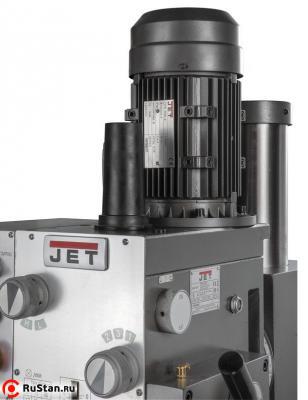

Мощность двигателя, кВт | 1,5 |
Частота вращения шпинделя, об/мин | 75/170/280/540/960/1600 |
Автоматическая подача пиноли, мм/об | 0,1 / 0,18 / 0,26 |
Напряжение, В | 400 |
Устройтво подачи СОЖ | да |
Автоподача | есть |
Автореверс | нет |
ДxШxВ в упаковке, мм | 730x760x1885 |
Масса JGHD-32PF , кг | 335 |
Масса в упаковке, кг | 365 |

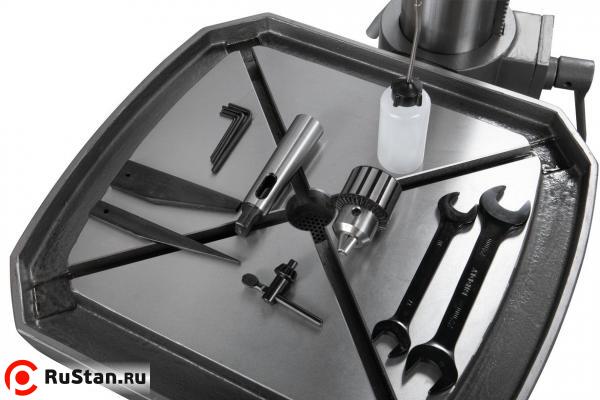

Комплектация JET JGHD-32PF
- Шомпол М16 – 1шт.
- Переходная втулка MT4/3 – 1шт.
- Дорн МT4/В16 – 1шт.
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
- Клин-выколотка – 2шт.
- Рожковые ключи 22-24 и 17-19 – 2шт.
- Набор шестигранных ключей
- Масленка
- Инструкция по эксплуатации
Комплектация за дополнительную плату
