Станок вертикально сверлильный тяжелый STALEX MGB32

Тяжёлый сверлильный станок STALEX MGB32 с коробчатой колонной предназначен для сверления, развёртывания, зенкования и цекования отверстий, а также нарезания внутренней резьбы. Максимальный диаметр сверления стали Ст. 3 — 32 мм, размер нарезаемой резьбы — М22.

Стол размером 550×400 мм имеет три Т-образных паза размером 14 мм и перемещается по оси Z на 300 мм. Расстояние от шпинделя до колонны составляет 280 мм, до стола — 680 мм, до основания — 1200 мм. Сверлильная голова имеет отдельный привод подъёма и ход 200 мм.

Двигатель мощностью 2,2 кВт обеспечивает работу шпинделя с девятью скоростями в пределах 50–2000 об/мин. Конус шпинделя — МТ-4, ход пиноли — 200 мм. Девять автоматических подач охватывают диапазон 0,056–1,80 мм/об; включение подачи механическое.

Для глубоких отверстий предусмотрено автоматическое сверление со ступенчатой подачей и регулировкой глубины. Основу станка составляет массивная конструкция из серого чугуна. В оснащение входят система подвода СОЖ, местная лампа и электрические компоненты Schneider Electric.

Преимущества

• Сверление стали Ст. 3 диаметром до 32 мм и нарезание внутренней резьбы до М22.
• Девять скоростей шпинделя от 50 до 2000 об/мин.

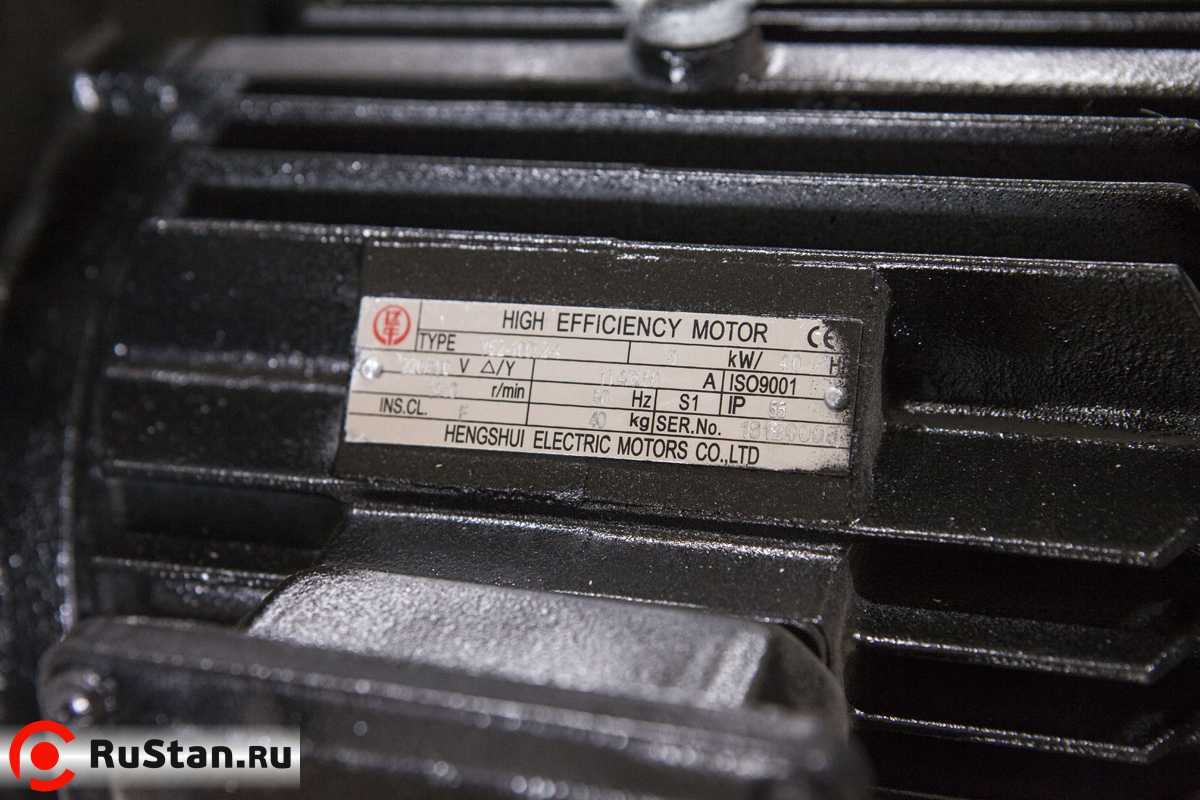

• Двигатель мощностью 2,2 кВт рассчитан на продолжительную работу.
• Посадочный конус шпинделя МТ-4.
• Ход пиноли 200 мм для осевой подачи инструмента.
• Девять автоматических подач в диапазоне 0,056–1,80 мм/об.
• Автоматическое сверление глубоких отверстий со ступенчатой подачей.
• Возможность регулировки глубины сверления.
• Максимальный допустимый момент шпинделя 160 Н·м.
• Максимальное усилие подачи 9000 Н.

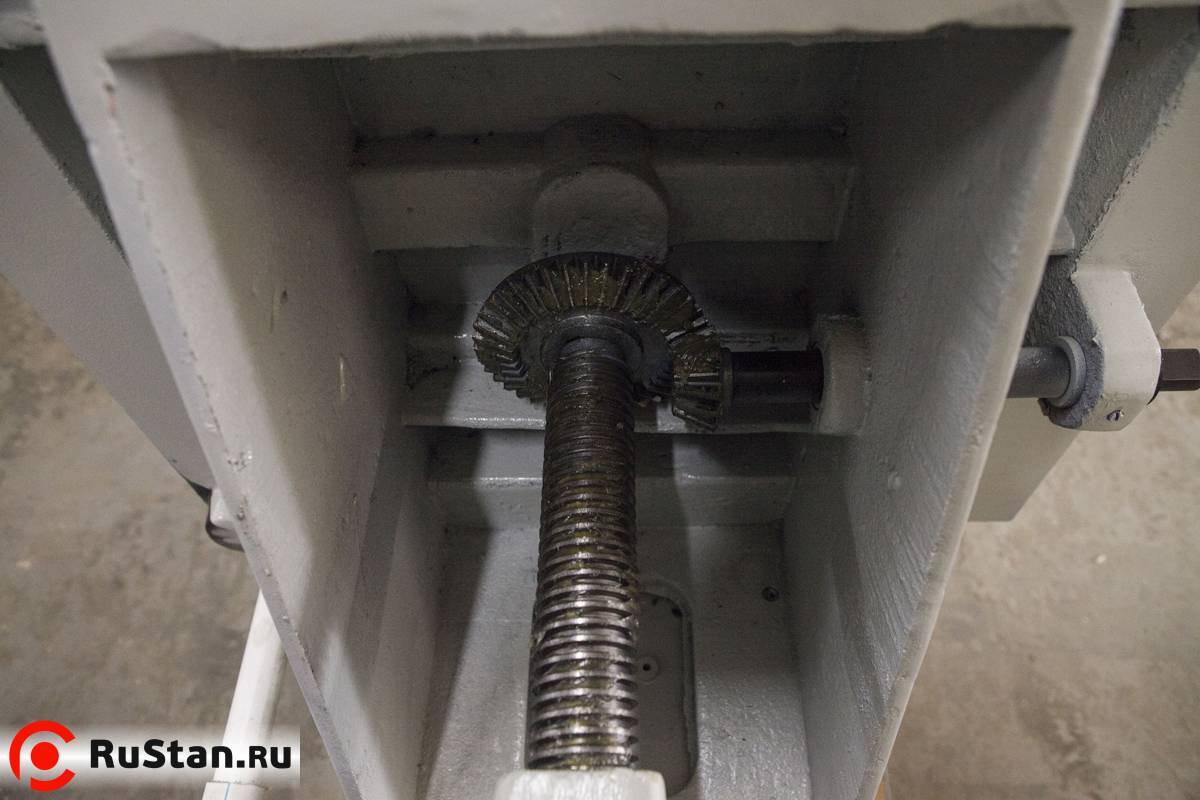

• Моторизованный подъём сверлильной головы с ходом 200 мм.
• Стол 550×400 мм с тремя Т-образными пазами размером 14 мм.
• Перемещение стола по оси Z на 300 мм.
• Коробчатая колонна и массивная чугунная конструкция.
• Система СОЖ с насосом мощностью 0,25 кВт.

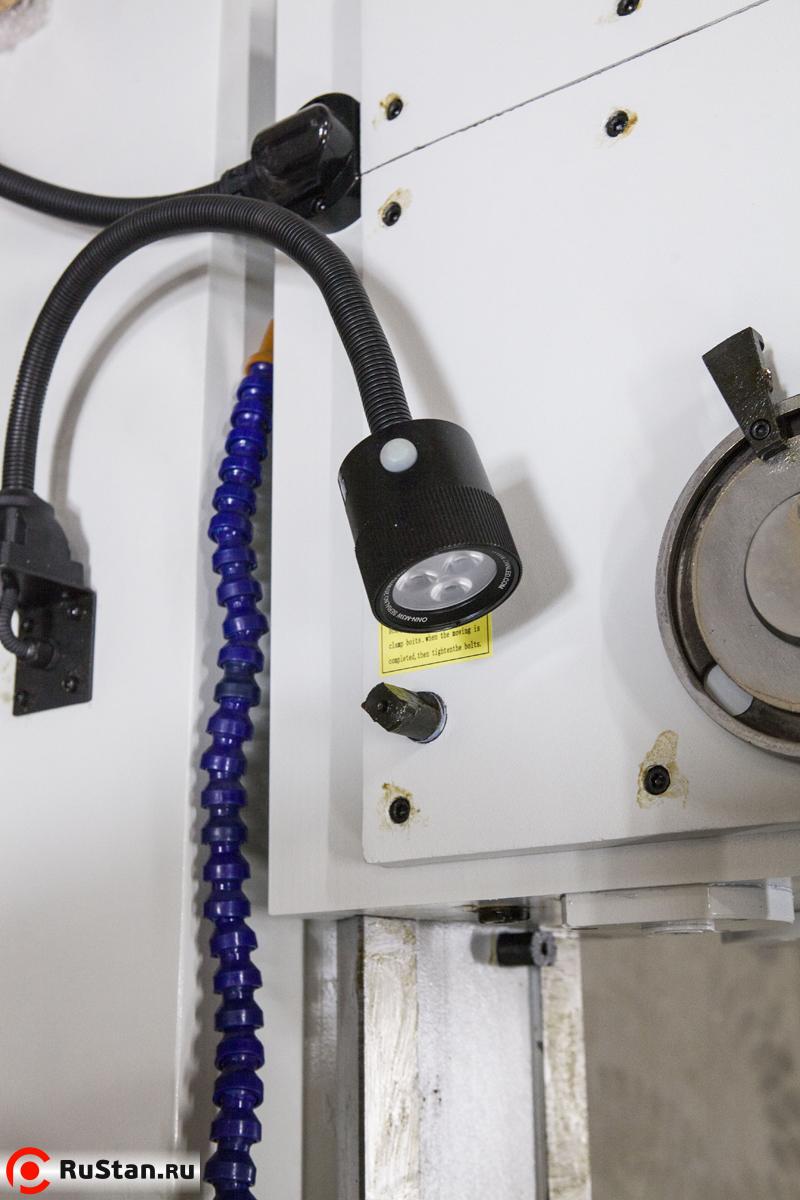

• Лампа для местного освещения зоны обработки.
• Электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Сверление стали Ст. 3 с диаметром отверстия до 32 мм.
• Развёртывание отверстий.
• Зенкование отверстий.
• Цекование опорных поверхностей вокруг отверстий.
• Нарезание внутренней резьбы размером до М22.
• Автоматическое сверление глубоких отверстий со ступенчатой подачей.

Комплектация

• Лампа местного освещения
• Автоподача по оси Z
• Функция резьбонарезания
• Система СОЖ
• Инструкция по эксплуатации

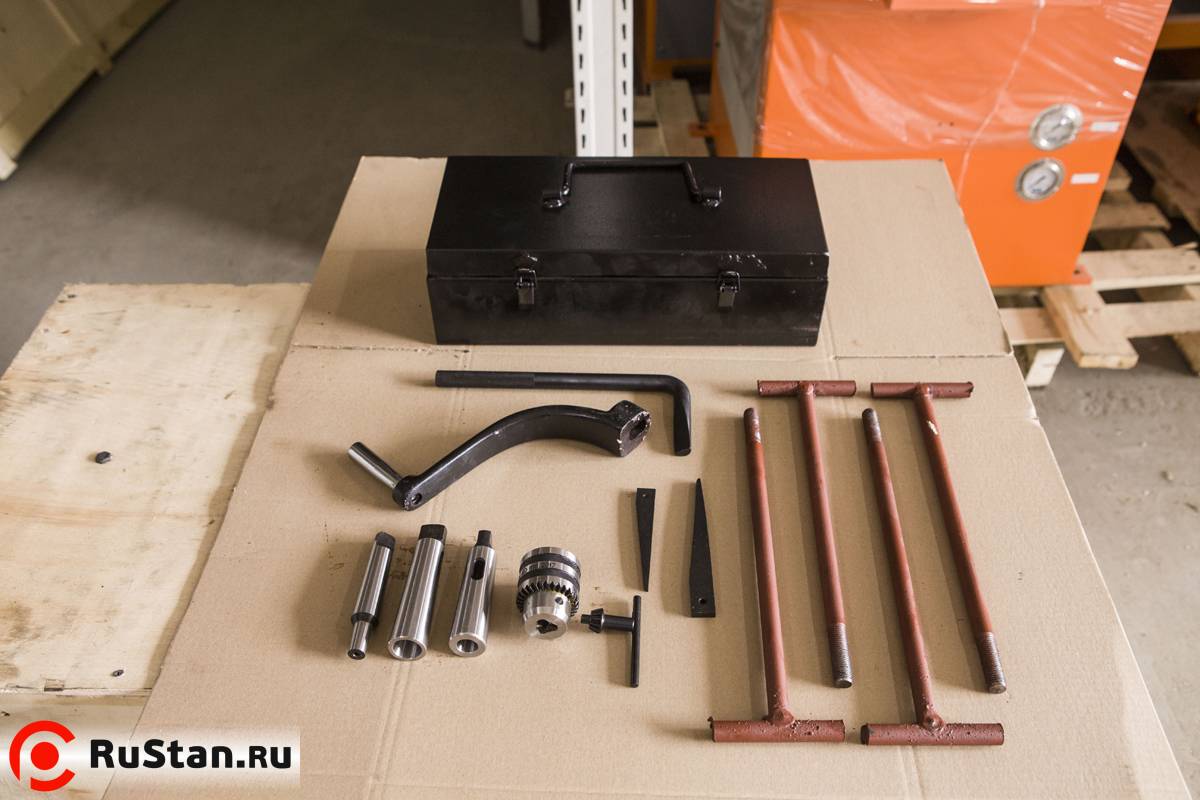

• Инструмент для обслуживания
