Токарные станки с ЧПУ серии CT40 предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.

Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.


Токарные станки с наклонной станиной позволяют производить высокоскоростную и точную обработку деталей с упрощенным отводом стружки. Увеличенное количество позиций в резцедержке позволяют производить обработку с большим количеством технологических операций различным режущим инструментом, который меняется автоматически. Система ЧПУ, сервомодули и серводвигатели Fanuc обладают высокой отказоустойчивостью и требуют минимального технического обслуживания в процессе эксплуатации станка.

Особенности

  1. Высокоскоростной токарный станок с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
  2. Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
  3. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
  4. Инновационная система ЧПУ Fanuc 0i-TF Plus (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
  5. Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
  6. Сервопривод шпинделя Fanuc Alfa il12/7000, сервоприводы по осям X/Z Fanuc Alfa iS 8/4000.
  7. Высокоскоростной прецизионный шпиндель 4 500 об/мин установлен на прецизионные подшипники NSK (Япония).
  8. Циркуляционная система смазки шпиндельной бабки.
  9. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
  10. Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.

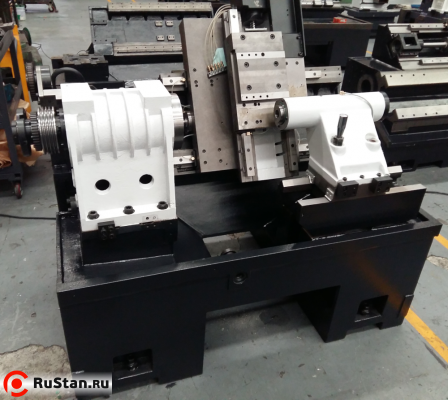

  11. Жесткая вибростойкая литая станина с углом наклона 45° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
  12. Высокоточные шлифованные шариковые винты THK (Япония) с предварительным натягом класса точности С3.
  13. Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
  14. Высокоскоростные линейные направляющие качения THK (Япония) с максимальной скоростью перемещений 24 м/мин.

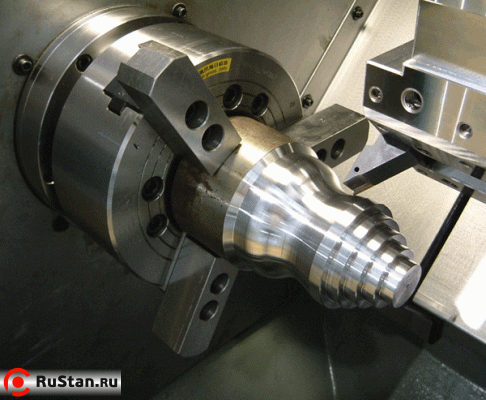

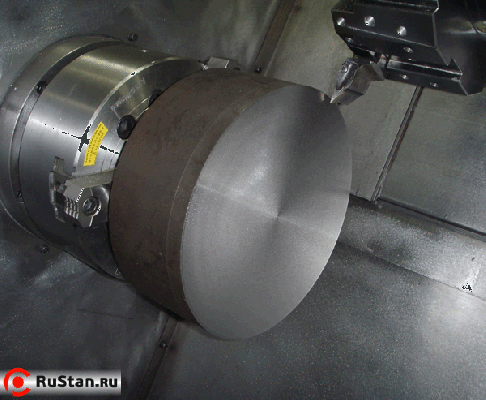

  15. Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 / 250 мм Auto Strong (Тайвань).

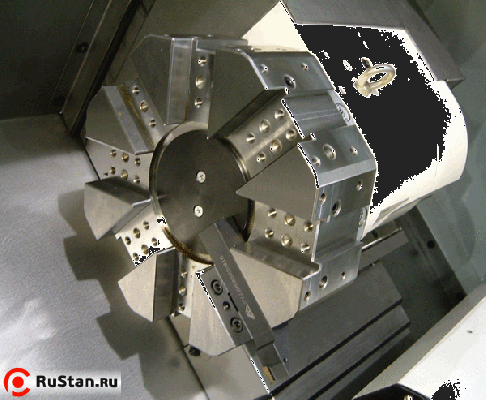

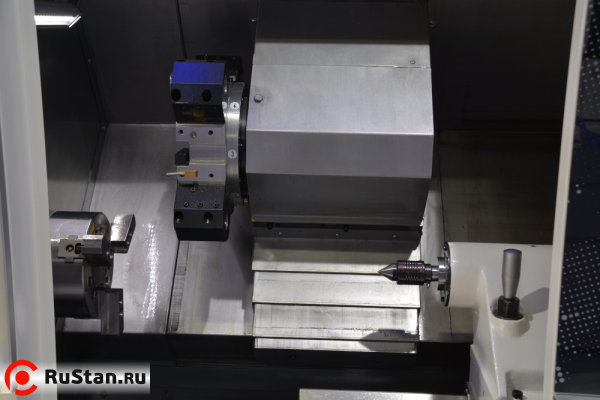

  16. Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов (опция: 12 инструментов) со временем смены инструмента 0,5 с.
  17. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.

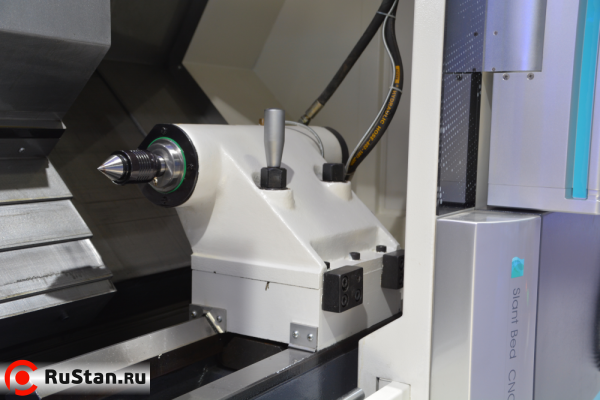

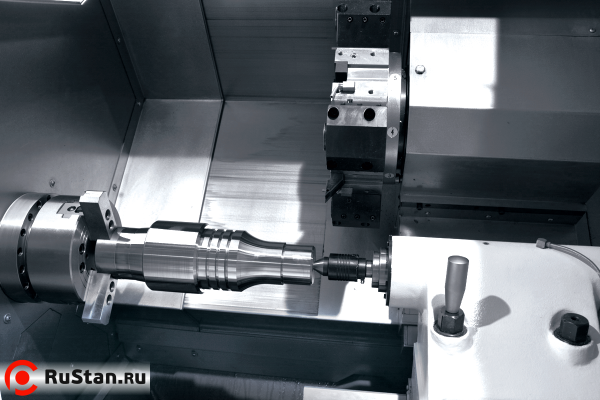

  18. Гидравлическая задняя бабка.
  19. Система подачи СОЖ с баком емкостью 200 литров.
  20. Автоматическая импульсная система смазки направляющих и ходовых винтов.
  21. Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
  22. Полностью закрытая рабочая зона с защитными устройствами.
  23. Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
  24. Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
  25. Ножная педаль зажима / разжима токарного патрона.

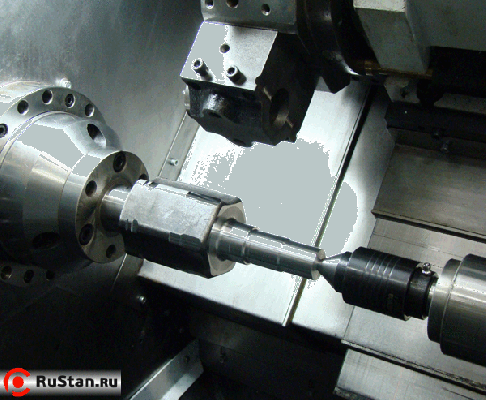

Рабочая зона Сменщик инструмента Гидравлический патрон Система управления
Рабочая зона Сменщик инструмента Гидравлический патрон Система управления
Высокопроизводительная, жесткая и вибростойкая компактная конструкция Револьверного типа, 8 инструментов, время смены инструмента 0,5 / 1,4 с Гидравлический токарный патрон Auto Strong N-208 Ø200 мм (Тайвань) Инновационная система ЧПУ Fanuc 0i TF Plus
Привод оси Х Задняя бабка Манометры гидросистемы Транспортер для стружки
Привод оси Х Задняя бабка Манометры гидросистемы Транспортер для стружки
Сервопривод Fanuc Alfa iS 8/4000, наклон станины 45° Гидравлическая, ход 460 мм, ход пиноли 130 мм Раздельное регулирование давления системы, токарного патрона и задней бабки Ленточный, может быть смонтирован сбоку или сзади станка

Технические характеристики CT40

Характеристика Значение
Электропитание
Общая потребляемая мощность 25 кВт 380 В ~50 Гц
Мощность двигателя шпинделя 11 / 15 кВт
Система управления
Система ЧПУ Fanuc 0i TF Plus
Опциональные системы ЧПУ Siemens 828D
Станочные данные
Максимальный диаметр обработки 440 мм
Максимальный диаметр обработки над станиной 300 мм
Максимальный диаметр обработки над суппортом 260 мм
Межцентровое расстояние 450 мм
Тип направляющих качения
Угол наклона станины 45°
Шпиндель
Число оборотов шпинделя 45 - 4500 об/мин
Проходное отверстие шпинделя 62 мм
Максимальный диаметр обрабатываемого прутка 51 мм
Токарный патрон 200 мм
Фланец шпинделя А2-6
Диаметр шпинделя в передней опоре 100 мм
Крутящий момент шпинделя 98 / 130 Нм
Перемещения и подачи
Перемещение по оси Х 165 мм
Перемещение по оси Z 500 мм
Скорость рабочей подачи по оси Х 10 000 мм/мин
Скорость рабочей подачи по оси Z 10 000 мм/мин
Скорость быстрого хода по оси Х 20 000 мм/мин
Скорость быстрого хода по оси Z 24 000 мм/мин
Диаметр / шаг ШВП по оси Х 28 / 8 мм
Диаметр / шаг ШВП по оси Z 36 / 12 мм
Точность
Повторяемость ± 0,002 мм
Позиционирование ± 0,004 мм
Сменщик инструмента
Тип сменщика инструмента гидравлический
Количество инструмента 8 (опция: 12)
Максимальный размер державки резца 25 х 25 мм
Время смены инструмента (соседний / противоположный) 0,45 / 1,2 с
Точность позиционирования сменщика инструмента 0,008 мм
Задняя бабка
Конус пиноли задней бабки МК4
Диаметр пиноли задней бабки 80 мм
Ход пиноли задней бабки 130 мм
Ход задней бабки 460 мм
Габаритные размеры
Емкость бака СОЖ 200 литров
Емкость гидростанции 55 литров
Габаритные размеры (Д х Ш х В, задний отвод стружки) 2945 x 2690 x 1825 мм
Габаритные размеры (Д х Ш х В, боковой отвод стружки) 3950 x 1735 x 1825 мм
Масса CT40 станка 4000 кг

Комплект поставки:

  1. Гидравлический 3-кулачковый токарный патрон Ø200 мм с отверстием.
  2. 8-позиционный гидравлический сменщик инструмента.
  3. Гидравлическая задняя бабка.
  4. Педаль зажима / розжима токарного патрона.
  5. Ленточный транспортер для удаления стружки.
  6. Тележка для сбора стружки.
  7. Обслуживающий инструмент.
  8. Руководство по эксплуатации на русском языке.

Дополнительные опции:

  1. Система ЧПУ Siemens 828D.
  2. Автоподатчик прутка (барфидер).
  3. 12-позиционный гидравлический сменщик инструмента.
  4. 8-позиционный гидравлический сменщик инструмента с блоками VDI30.
  5. Датчик измерения инструмента Renishaw HPRA.
  6. Пневматический уловитель деталей.
  7. Кондиционер электрошкафа.
