Модель: | BD-9G |
|
Артикул: | 50001009M |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
Аналоги BD-9G
- Описание
- Дополнительная оснастка
-
Документы
-
Видео
- Комментарии (2)
- Отзывы (1)

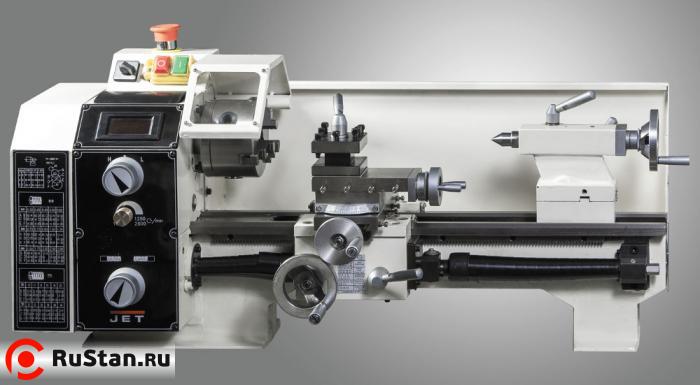

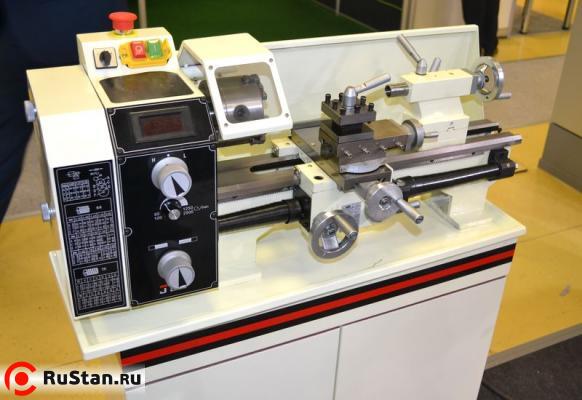

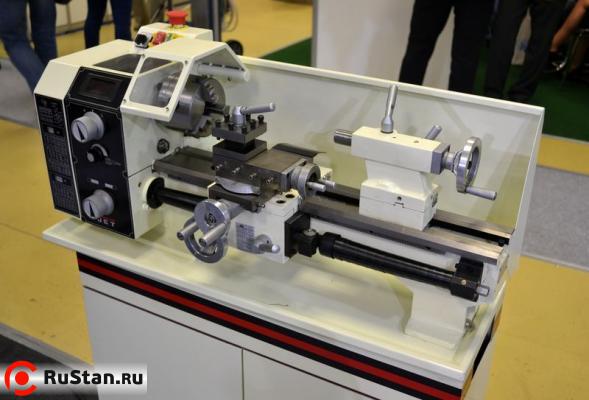

Настольный токарно-винторезный станок JET BD-9G ориентирован на использование небольшими мастерскими при небольших эксплуатационных нагрузках, а также домашними мастерами, чье хобби связанно с металлообработкой. Он способен производить широкий спектр работ с высокой точностью и качеством над заготовками диаметром до 200 мм над станиной и 140 мм над суппортом.
BD-9G имеет сертификат EAC, что подтверждает точное соответствие всем техническим регламентам и наличие обязательного гарантийного обслуживания в странах Таможенного союза.

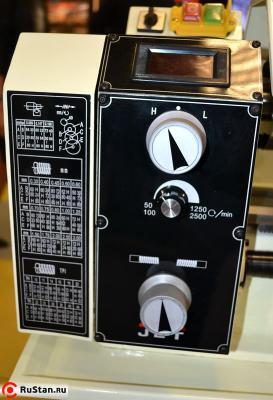

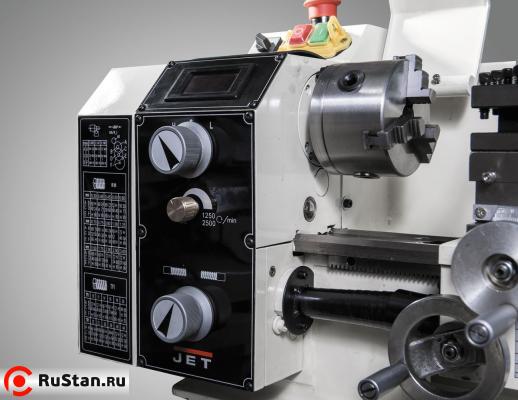

На станке BD-9 G предусмотрена двухступенчатая регулировка оборотов шпинделя «Hi» (100 - 2500 об/мин) и «Low» (50 - 1250 об/мин). После выбора нужного диапазона, точная настройка скорости осуществляется с помощью поворотной рукоятки. Как и во всех станках данного класса предусмотрено правое и левое вращения шпинделя. Для продления срока службы ходового винта и защиты его от попадания стружки производитель применил оригинальное техническое решение - спиральный кожух. Станок оснащен автоматической системой правой и левой подачи, переключение производится простым поворотом управляющей рукоятки. С помощью этой же рукоятки автоподачу можно быстро отключить. Установленный резьбоуказатель способствует точности нарекания резьбы.
Закаленные и отшлифованные с особой тщательностью направляющие станка и чугунная станина , поглощающая вибрации, которые неизбежно появляются при обработке металла, обеспечивают высокую точность и качество обработки.
Особенности конструкции JET BD-9G
- Предназначен для индивидуального использования для хобби, или для работы в мастерских с небольшой нагрузкой
- Закаленные направляюще обеспечивают высокую точность обработки конечного изделия
- Чугунная станина гарантирует высокую жесткость станка и эффективно поглощает вибрации возникающее при обработке металла резанием
- Станок соответствует требованиям ЕАС (свидетельствует, что оборудование прошло все установленные в технических регламентах Таможенного союза процедуры оценки)
- Возможность нарезания как правой, так и левой резьбы, так же на станке установлен резьбоуказатель, что гарантирует высокое качество резьбы
- Правое и левое вращение шпинделя
- Плавная регулировка скорости вращения шпинделя в двух диапазонах
- Автоматическая продольная подача
Технические характеристики BD-9G |
|
---|---|
Характеристика | Значение |
Параметры: | |
Наибольший диаметр обработки над станиной | 200 мм |
Наибольший диаметр обработки над суппортом | 140 мм |
Межцентровое расстояние | 400 мм |
Ширина станины | 100 мм |
Передняя бабка: | |
Диаметр отверстия шпинделя | 21 мм |
Конус шпинделя | МТ3 |
Количество частот вращения шпинделя | Частота изменяется плавно |
Частота вращения шпинделя | 50-1250/100-2500 об/мин |
Подача и нарезание резьбы: | |
Число ступеней метрической резьбы | 15 |
Диапазон метрической резьбы | 0,3-3 мм |
Число ступеней дюймовой резьбы | 12 |
Диапазон дюймовой резьбы | 10~44 ниток на дюйм |
Диапазон продольной подачи | 0,089; 0,147;0,198 мм/об |

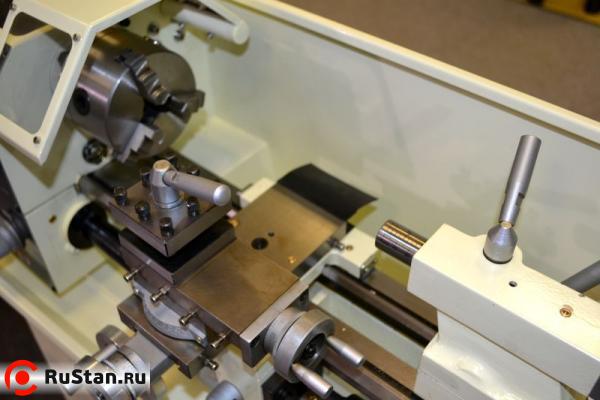

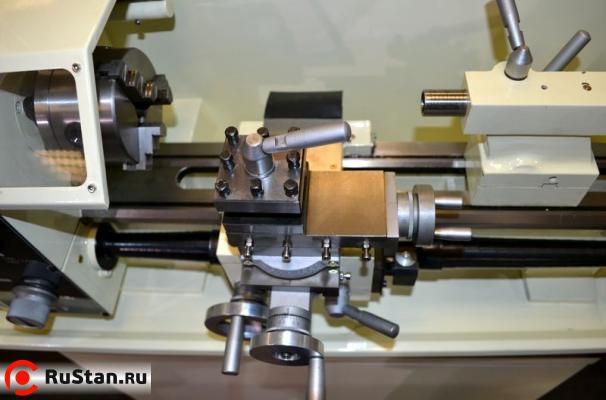

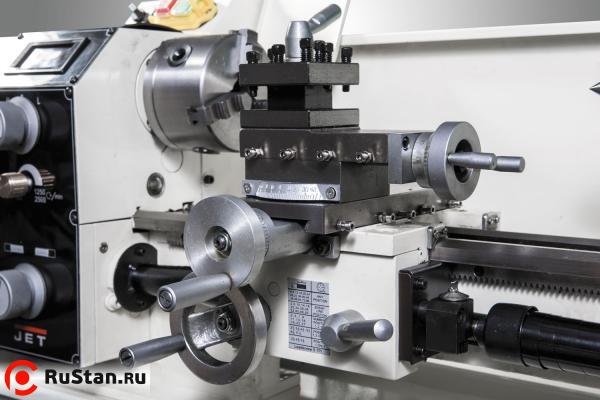

Резцедержатель и суппорт: | |
Тип резцедержателя | 4-х позиционный; 12 мм. |
Макс. перемещение верхнего суппорта | 80 мм |
Макс. поперечное перемещение суппорта | 75 мм |
Макс. перемещение салазок | 270 мм |

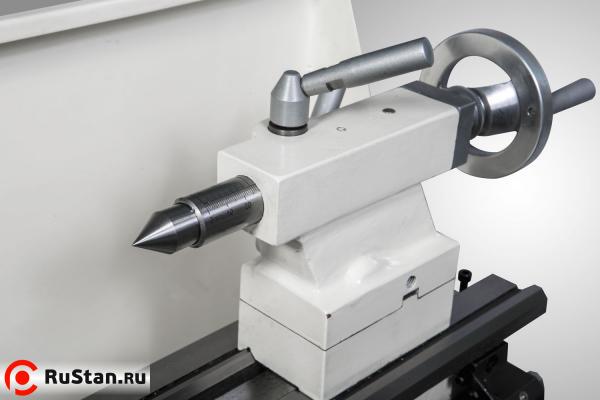

Задняя бабка: | |
Ход пиноли | 50 мм |
Конус пиноли | МТ2 |
Прочее: | |
Двигатель | 750Вт, 1-фазный, 230В, 50Гц |
Габаритные размеры: | |
Длина | 810 мм |
Ширина | 390 мм |
Высота без/с подставкой | 400/1200 мм |
Вес BD-9G | 80 кг |
Комплектация станка JET BD-9G
- Неподвижный центр МТ3
- Неподвижный центр MT2
- Обратные кулачки
- Масляный шприц
- Ключ для 3-х кулачкового патрона
- Набор инструмента для обслуживания станка
- Сменные зубчатые колеса
- Инструкция
