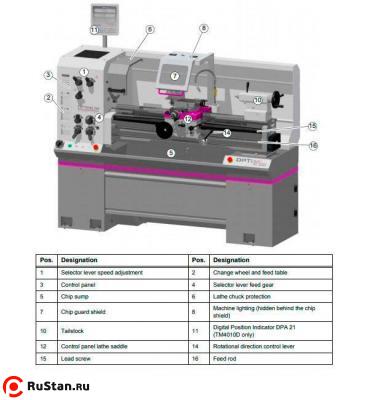

Токарно-винторезный станок OPTIturn TM 4010
Код товара:
59291
В наличии 1 шт.
1 127 232 руб.
с НДС - на 12.12.2024 г.
| Модель: |  |
OPTIturn TM 4010 |
| Артикул: | |
3403040 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
- Доставка
Токарно-винторезный станок OPTIturn TM 4010. Модификация TM 4010D с цифровым указателем положения DPA 21.
Особенности
- Закаленные и шлифованные направляющие оси Z
- Крепление шпинделя Camlock DIN ISO 702-2 № 5
- Допуск радиального биения шпинделя менее 0,015 мм
- Шестерни и валы закалены и отшлифованы, работают в масляной ванне, установлены на прецизионных подшипниках
- Задняя бабка с закаленной и отшлифованной пинолью

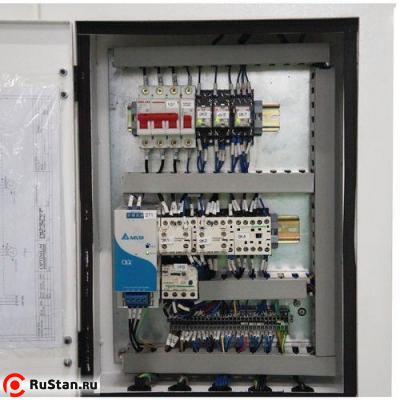

- Электрическая система 24 В
- Все шестерни механизма подачи сделаны из стали, закалены и отшлифованы, валы на игольчатых подшипниках. Все компоненты смазываются в масляной ванне
- Безопасные маховики по осям X и Z с функцией разблокировки
- Устройство аварийной остановки
- Минимальное биение шпинделя гарантирует высокую грузоподъемность благодаря установленным прецизионным коническим роликовым подшипникам

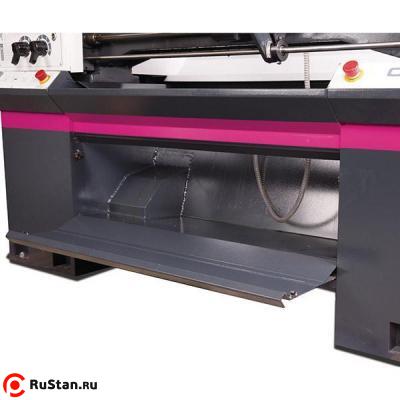

- Откидной отсек для легкого удаления стружки спереди

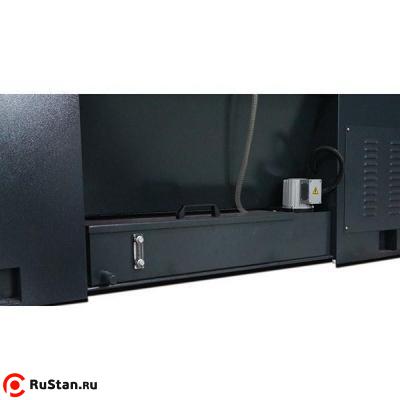

- Насос охлаждающей жидкости с резервуаром охлаждающей жидкости и индикатором уровня. Съемный контейнер для легкой очистки
- Защитное устройство от одновременной работы механизма нарезания резьбы и подачи
- Маховики испытаны в соответствии с EN 23125
- Светодиодная лампа
- Мотор с электрическим тормозом
- Трехкулачковый патрон ф 200 мм № 5 в стандартной комплектации

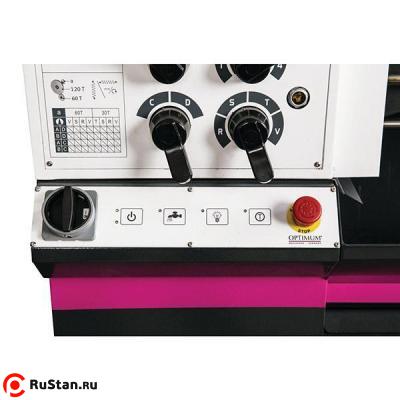

- Удобная мембранная клавиатура
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
Технические характеристики OPTIturn TM 4010 |
|
|---|---|
| Характеристика | Значение |
| Мощность главного двигателя | 2,2 кВт |
| Напряжение питающей сети | 380 В |
| РМЦ | 1000 мм |
| Макс. Ø обработки над станиной | 400 мм |
| Диаметр обработки над направляющими | 250 мм |
| Длина выемки в станине | 250 |
| Диапазон продольной подачи | 0,014 — 0,38 мм/об |
| Диапазон поперечных подач | 0,052 — 1,392 мм/об |
| Пределы шага нарезаемых метрических резьб | 0.4 — 7 мм/об |
| Пределы шага нарезаемых дюймовых резьб | 56-4 ниток на дюйм |
| Диапазон оборотов (скоростей) | 70 - 2000 об/мин |
| Количество передач (скоростей) | 8 |
| Шпиндельный патрон | 3-х кулачковый Ø 200 мм |
| Диаметр сквозного отверстия в шпинделе | 52 мм |
| Конус шпинделя | КМ6 |
| Размер державки инструмента (резца) | 16 мм |
| Перемещение пиноли задней бабки | 110 мм |
| Диаметр отверстия в задней бабке | 50 мм |
| Ход по оси Х | 98 мм |
| Ход по оси Z | 185 мм |
| Высота центров | 200 мм |
| Вес OPTIturn TM 4010 нетто | 500 кг |

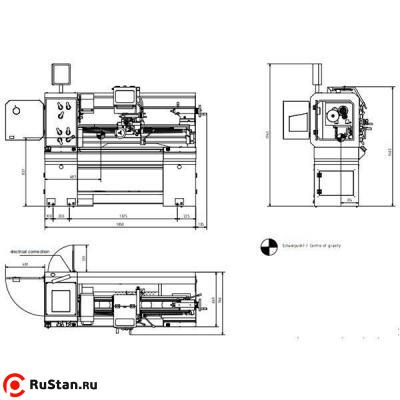

| Габариты (ДхШхВ) | 1985x766x1462 мм |
| Вес брутто | 550 кг |
| Габариты упаковки (ДхШхВ) | 1930х920х1700 мм |
Стандартная комплектация
- Трехкулачковый патрон ф200 мм №5
- Быстросменный резцедержатель 3-Е
- Неподвижный люнет ф7-102 мм
- Подвижный люнет ф10-60 мм
- Первая заправка маслом
- Переходная втулка МК6/МК4
- Центр упорный МК 4
- Комплект обслуживающего инструмента
