Токарно-винторезный станок OPTIturn TH 4010

Код товара:

34638

В наличии 1 шт.

Аналоги

Цена для юр. и физ. лиц
1 279 878 руб.
с НДС - на 05.11.2024 г.

В корзину

Получить предложение Купить в лизинг

8 (495) 150-05-90

order@rustan.ru

Сравнить Избранное Варианты доставки

Самовывоз: Завтра

Доставка:

Aдрес склада в Москве

Модель:		OPTIturn TH 4010
Артикул:		3402070
Производитель:		Optimum (Германия)
Сертификат:		Официальный дилер
Изготовитель:		Китай

Описание
Дополнительная оснастка
Документы
Комментарии
Отзывы
Доставка

Полностью укомплектованный токарный станок OPTIturn TH 4010 для слесарных работ. Впечатляющая точность и производительность. TH 4010D с цифровым указателем положения DPA 21, TH 4010V дополнительно с инверторным приводом Siemens Vario

Особенности

Закаленные и шлифованные направляющие оси Z
Крепление шпинделя Camlock DIN ISO 702-2 № 5
Точная обработка
Маховики с ценой деления лимба 0,04/0,02 мм
Четырехпозиционный держатель инструмента
Все направляющие могут быть отрегулированы клиновыми вставками
Диапазон регулировки верхней салазки ± 90 °
Допуск радиального биения шпинделя менее 0,015 мм.
Главный шпиндель работает в масляной ванне
Шестерни гладкие, закаленные и шлифованные
Шестерни и валы закалены и отшлифованы, работают в масляной ванне, установлены на прецизионных подшипниках
Маховики испытаны в соответствии с EN 23125
Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849
Электрическая система 24 В
Блокируемый главный выключатель
Безопасные маховики по осям X и Z с функцией разблокировки
Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
Маховик перемещения задней бабки с ценой деления лимба 0,025 мм
Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
Сильно ребристая призматическая станина из серого чугуна
Выдвижной поддон для стружки с направляющими
Устройство аварийной остановки с ножным управлением
Основание станка с отсеками для инструмента
Система подачи СОЖ

TH 4010 / TH 4010D

Автомат защиты двигателя

Технические характеристики OPTIturn TH 4010
Характеристика	Значение
Мощность главного двигателя	1,5 / 2,4 кВт
Напряжение питающей сети	380 В
РМЦ	1000 мм
Макс. Ø обработки над станиной	410 мм
Диаметр обработки над направляющими	270 мм
Диаметр обработки над выемкой станины	540 мм
Длина выемки в станине	165 мм
Диапазон продольной подачи	0,043 - 0,653 мм/об
Количество продольных подач	48
Диапазон поперечных подач	0,015 - 0,206 мм/об
Количество поперечных подач	48
Пределы шага нарезаемых метрических резьб	0.4 - 7 мм/об
Количество шагов (метрические резьбы)	42
Пределы шага нарезаемых дюймовых резьб	70-4 ниток на дюйм
Количество шагов (дюймовые резьбы)	42
Диапазон оборотов (скоростей)	45 - 1800 об/мин
Количество передач (скоростей)	16
Шпиндельный патрон	опция
Диаметр сквозного отверстия в шпинделе	52 мм
Конус шпинделя	КМ6
Размер державки инструмента (резца)	16 мм
Конус пиноли задней бабки	КМ3
Перемещение пиноли задней бабки	130 мм
Диаметр отверстия в задней бабке	45 мм
Ход по оси Х	100 мм
Ход по оси Z	195 мм
Высота центров	205 мм
Ширина направляющих станины	206 мм
Вес OPTIturn TH 4010 нетто	750 кг

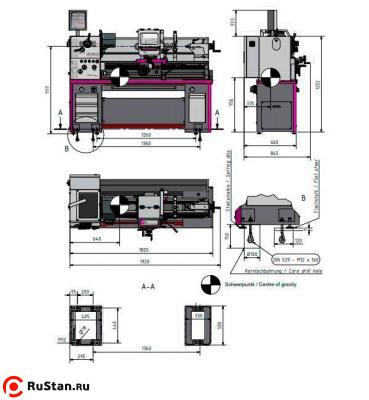

Габариты (ДхШхВ)	1920x845x1222 мм
Вес брутто	800 кг
Габариты упаковки (ДхШхВ)	1930х920х1700 мм

Стандартная комплектация

Неподвижный люнет ф5-85 мм
Подвижный люнет ф5-65 мм
Светодиодный светильник
Первая заправка маслом
Переходная втулка МК6/МК3
Два центра упорных МК 3
Центр упорный МК 3 из легированной стали
Вращающийся упорный центр МК 3
Тормоз шпинделя
Комплект сменных шестерен гитары
Комплект обслуживающего инструмента
Четырехпозиционный держатель инструмента 16 мм для TH 4010 / TH 4010D
Быстросменный резцедержатель SWH 3-Е для TH 4010V
Сменный картридж 20х100 тип D под четырехгранную державку для TH 4010V
Не забудьте приобрести токарный патрон!
