Токарно-винторезный станок STALEX CM6241/1500

STALEX CM6241/1500 — токарно-винторезный станок с расстоянием между центрами 1500 мм. Модель оснащена автоматическими продольной и поперечной подачами и предназначена для токарных и резьбонарезных работ, включая метрические, дюймовые, модульные и диаметральные резьбы.

Диаметр обработки составляет 410 мм над станиной, 255 мм над суппортом и 580 мм над выемкой gap. Длина выемки равна 190 мм, ширина станины — 250 мм. Поперечный суппорт перемещается на 210 мм, малый продольный — на 140 мм.

Двухступенчатый главный привод мощностью 3,0/4,5 кВт рассчитан на продолжительную работу. Шпиндель с торцом D1-6, конусом MT6 и отверстием 52 мм имеет 16 скоростей от 45 до 1800 об/мин. Диапазоны продольных и поперечных подач равны 0,05–1,7 и 0,025–0,85 мм/об соответственно.

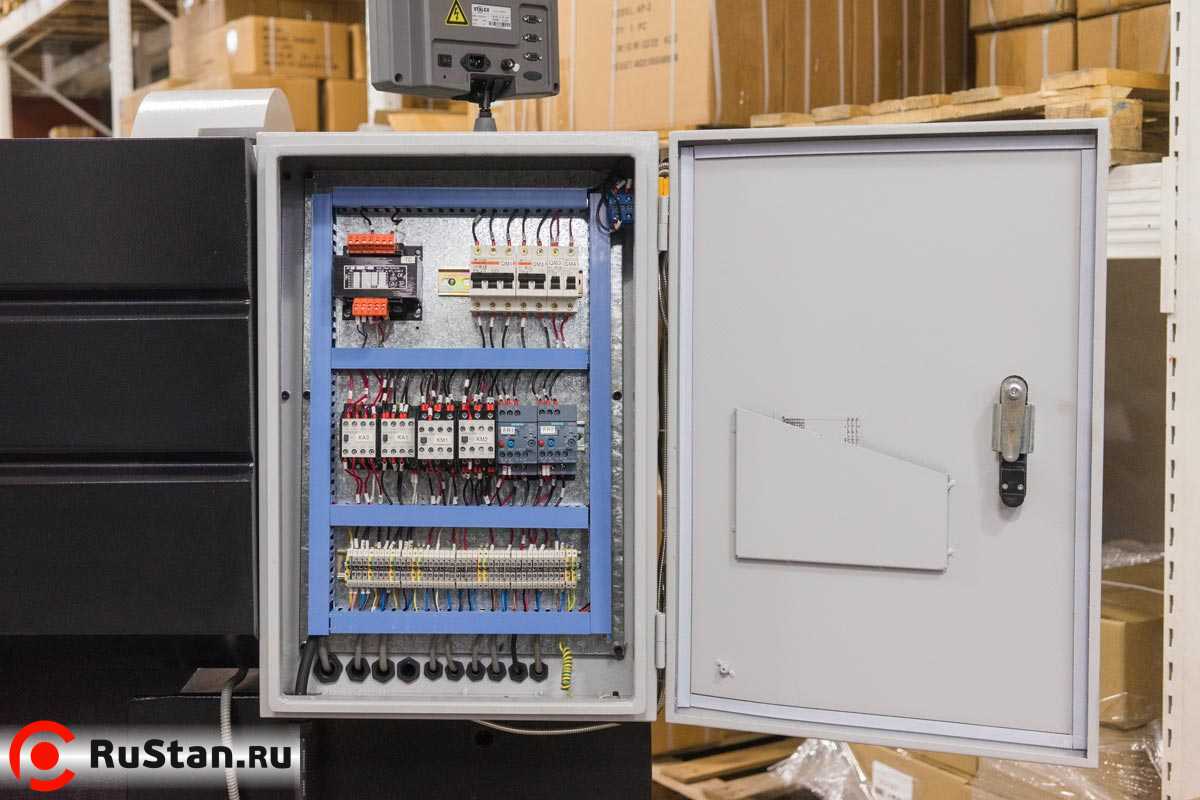

Станина изготовлена из чугуна, направляющие отшлифованы, металлические шестерни гитары закалены. В стандартное оснащение входят УЦИ Sino по трём осям, система СОЖ, LED-лампа и конусная линейка. Для рабочей зоны предусмотрены защита патрона, инструмента и ходового винта; в электрооборудовании используются компоненты Siemens.

Преимущества

• Расстояние между центрами 1500 мм.
• Диаметр обработки 410 мм над станиной и 255 мм над суппортом.
• Обработка диаметром до 580 мм над выемкой gap длиной 190 мм.
• Автоматические продольная и поперечная подачи.
• Шестнадцать скоростей шпинделя 45–1800 об/мин.
• Двухступенчатый главный привод 3,0/4,5 кВт.
• Торец шпинделя D1-6 и внутренний конус MT6.
• Проходное отверстие шпинделя 52 мм.
• Нарезание четырёх видов резьбы: метрической, дюймовой, модульной и диаметральной.
• УЦИ Sino по трём осям в комплекте.
• Система подачи СОЖ с насосом 0,1 кВт.
• Закалённые металлические шестерни гитары.
• Чугунная станина со шлифованными направляющими.
• Смещение задней бабки ±13 мм.
• Конусная линейка включена в стандартную поставку.
• Подвижный люнет Ø13–80 мм и неподвижный Ø13–152 мм в комплекте.
• Защита патрона, инструмента и ходового винта.

Особенности конструкции

Область применения

• Токарная обработка заготовок при расстоянии между центрами 1500 мм.
• Обточка в зоне выемки gap диаметром до 580 мм.
• Продольная и поперечная обработка с автоподачей.
• Нарезание метрических резьб 0,2–14 мм.
• Нарезание дюймовых резьб 2–72 TPI.
• Нарезание диаметральных резьб 8–44 DP.
• Нарезание модульных резьб 0,3–3,5 MP.
• Обработка конусов с комплектной конусной линейкой.

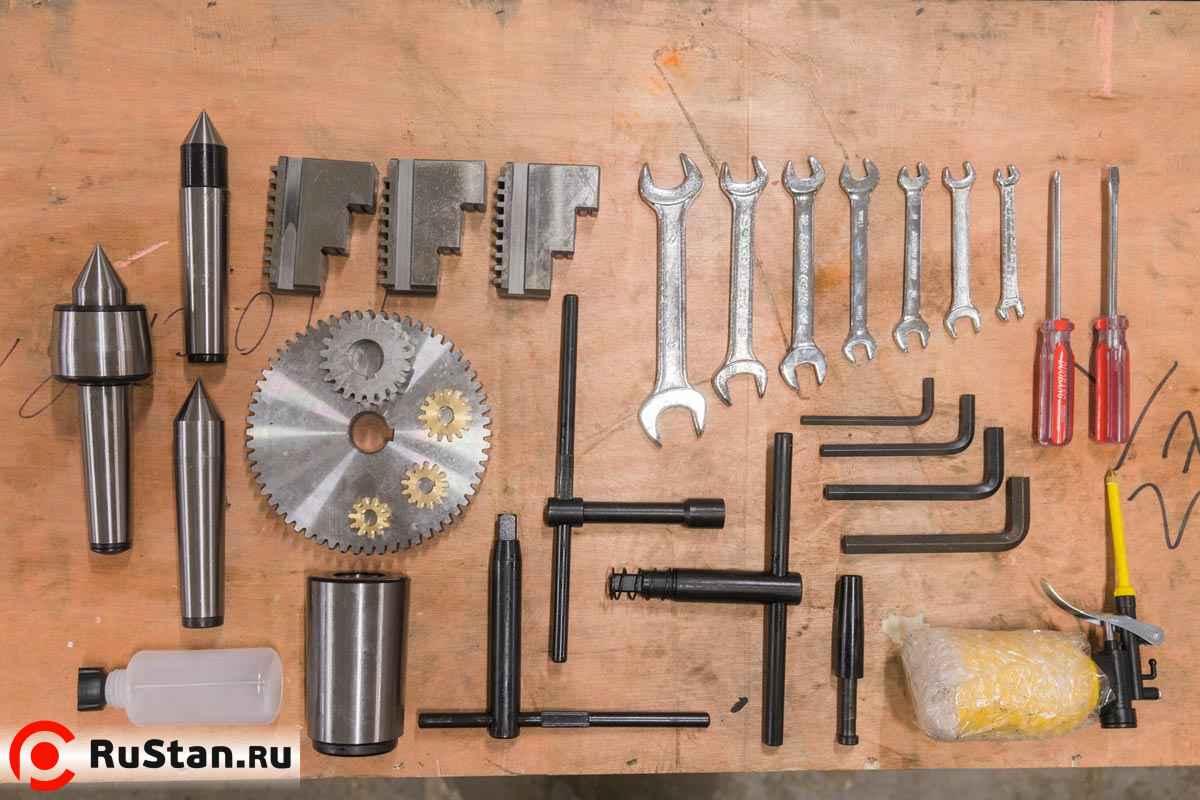

Комплектация

• Патрон 3-х кулачковый Ø200 мм
• 4-х кулачковый патрон Ø250 мм
• УЦИ по 3-м осям (Sino)
• Лампа местного освещения LED
• Защита ходового вала
• Защита патрона
• Защита резцедержателя
• Система подачи СОЖ
• Поддон для стружки
• Упорный не вращающийся центр MT4
• Вращающийся центр МТ-4
• Переходник МТ-4
• Конусная линейка
• Подвижный люнет Ø13-80 мм
• Не подвижный люнет Ø13-152 мм
• Анкерные болты — 6 шт.
• Документация
