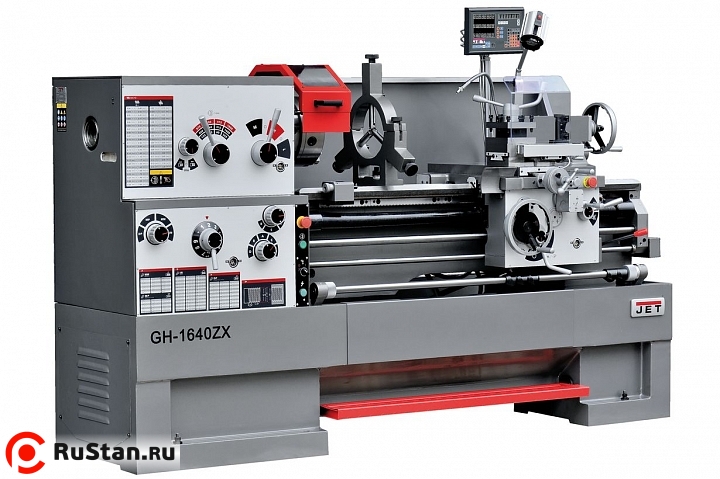

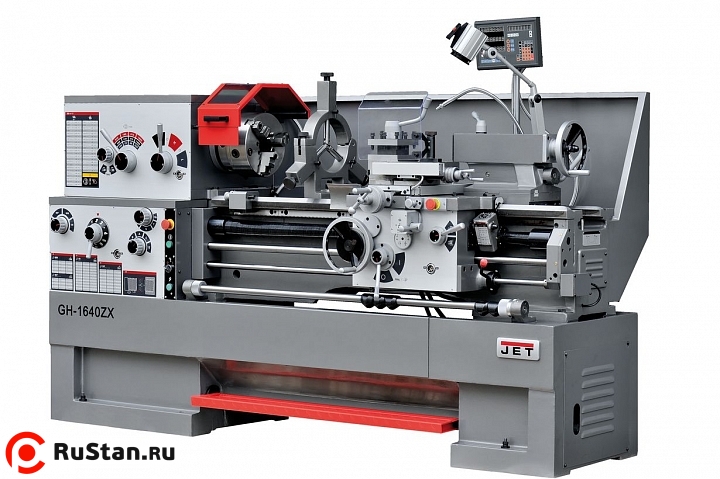

Токарно-винторезный станок JET GH-1640ZX DRO c УЦИ
2 100 000 ₽
с НДС - на 17.07.2026 г.
| Модель: |  |
GH-1640ZX DRO |
| Артикул: | |
50000730T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
Высокотехнологичный токарно-винторезный станок GH-1640 ZX DRO индустриального класса. На станке можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 590 мм.
Конструктив GH-1640 ZX DRO имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок.
Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. GH-1640 ZX DRO может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25x25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640 ZX DRO оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.
Преимущества конструкции
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна

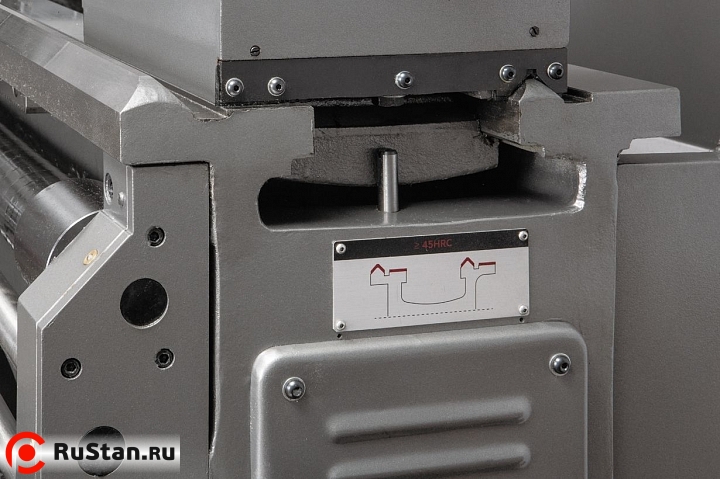

- Закаленные и отшлифованные направляющие станины
- Регулировка зазоров направляющих при помощи клиновых планок

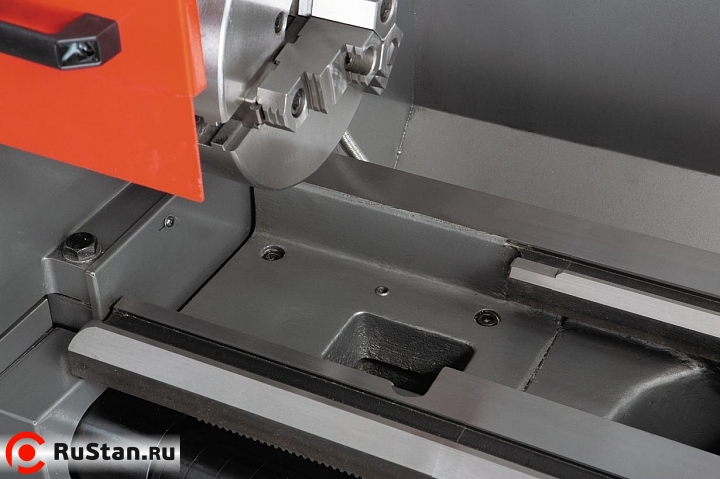

- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Централизованная система подачи смазки продольного суппорта

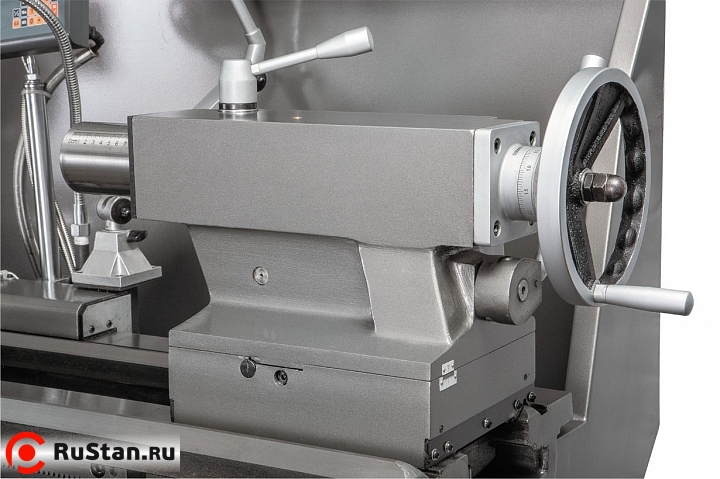

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Современный аналог 1А62
Технические характеристики GH-1640ZX DRO |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 400 |
| Диаметр обточки над поперечным суппортом, мм | 254 |
| Расстояние между центрами, мм | 1000 |
| Диаметр обточки над съемным мостиком, gap, мм | 640 |
| Длина съемного мостика, мм | 310 |
| Ширина станина, мм | 335 |
| Ход поперечного суппорта, мм | 228 |
| Ход верхнего продольного суппорта, мм | 130 |
| Диапазон оборотов шпинделя, об/мин | 25 - 1800 |
| Количество скоростей шпинделя | 12 |
| Внутренний конус шпинделя | МК-7 |
| Передний конец шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,06–1,7 |
| Количество продольных подач | 46 |
| Диапазон поперечной подачи, мм/об | 0,03–0,85 |
| Количество поперечных подач | 36 |
| Диапазон метрической резьбы, мм | 0,5 - 20 |
| Количество метрических резьб | 24 |
| Диапазон дюймовой резьбы, TPI | 1-5/8 - 72 |
| Количество дюймовых резьб | 61 |
| Диапазон модульной резьбы, MP | 0,25 - 10 |
| Количество модульных резьб | 20 |
| Диапазон питчевой резьбы, DP | 3-1/4 - 96 |
| Количество питчевых резьб | 45 |
| Шаг продольного ходового винта, мм | 6 |
| Макс. размер инструмента, мм | 25 x 25 |
| Внутренний конус пиноли задней бабки | МК-4 |
| Ход пиноли задней бабки, мм | 150 |
| Наружный диаметр пиноли задней бабки, мм | 75 |
| Диапазон неподвижного люнета, мм | 20-180 |
| Диапазон подвижного люнета, мм | 12 - 90 |
| Объем бака СОЖ, л | 15 |
| Объём масла (ориентировочно), л | 12 |
| Параметры питающей сети | 3~ 400 В, 50 Гц |
| Мощность главного двигателя, кВт | 5,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Общая потребляемая мощность станка, кВт | 6,1 |
| Устройство защиты потребителя, А | 25 |
| Страна производителя | Китай |
| Длина, мм | 2320 |
| Ширина, мм | 1050 |
| Высота, мм | 1340 |
| Масса, кг | 2483 |
| Длина в упаковке, см | 240 |
| Ширина в упаковке, см | 116 |
| Высота в упаковке, см | 200 |
| Масса в упаковке, кг | 2600 |
Стандартное исполнение
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø300 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка

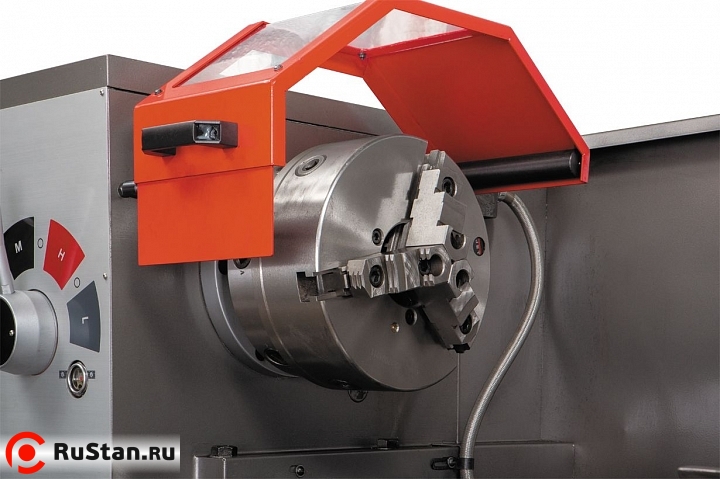

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта

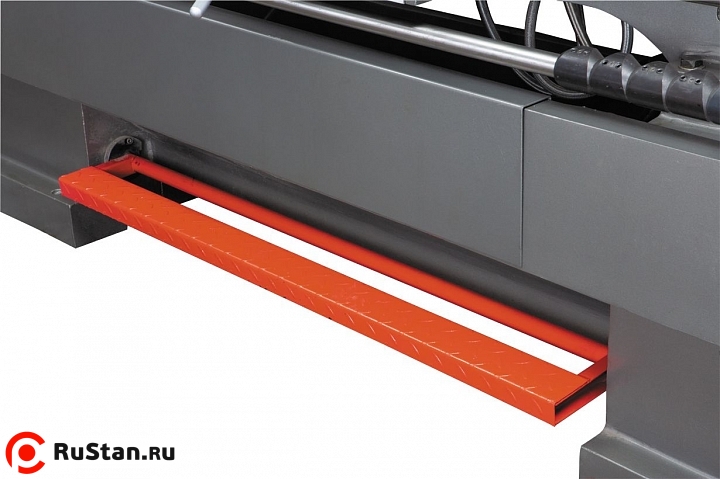

- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

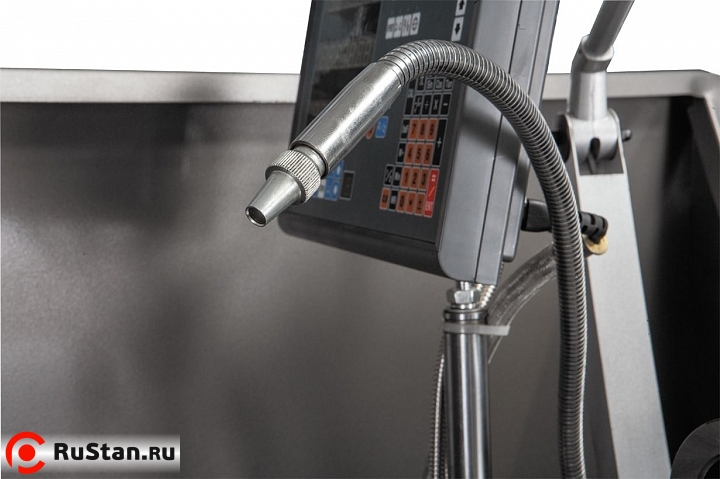

- Система подвода СОЖ

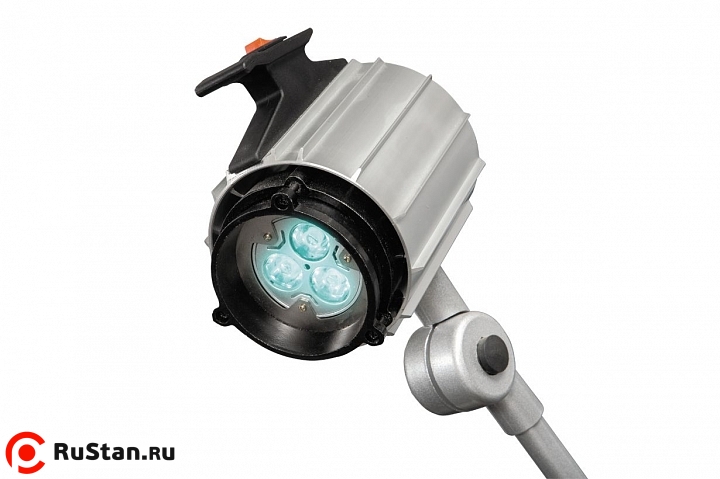

- Галогенная лампа местного освещения

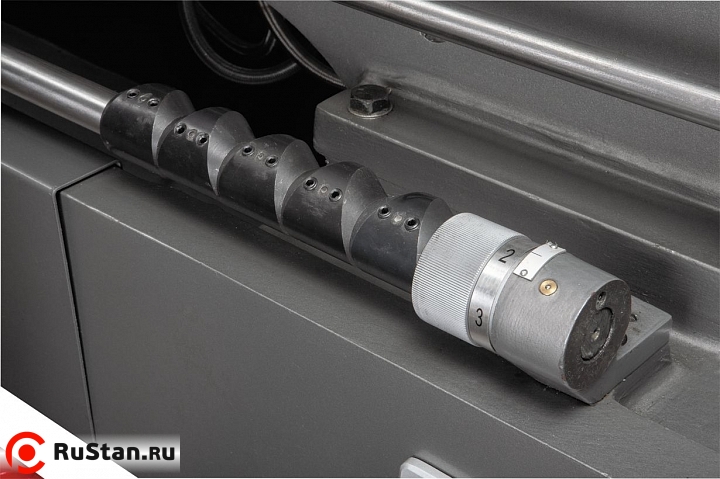

- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения

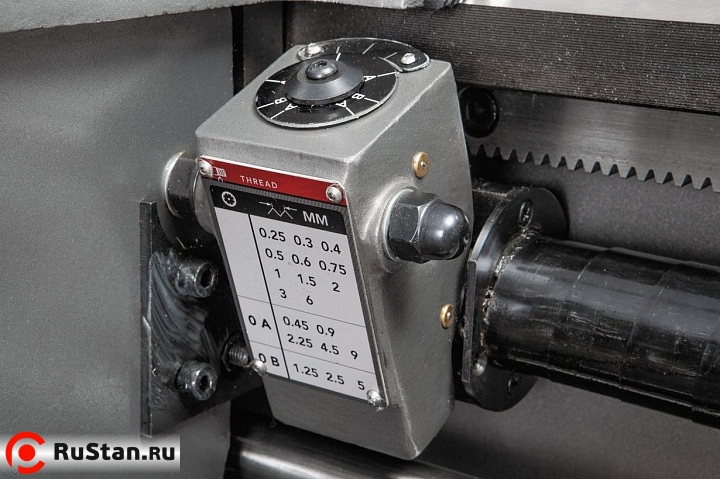

- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
