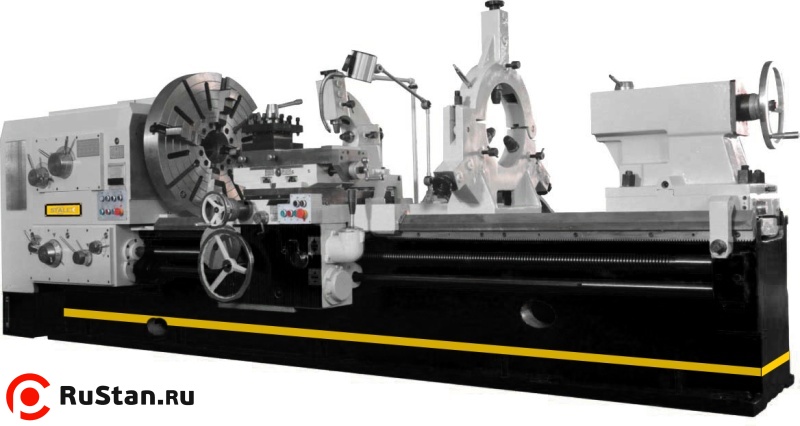

Токарно-винторезный станок STALEX Apollo D850/1500

STALEX Apollo D850/1500 — промышленный токарно-винторезный станок для точения и резьбонарезных работ. Расстояние между центрами составляет 1500 мм, максимальная длина обточки — 1250 мм. Поддерживаются метрические, дюймовые, модульные и диаметральные резьбы.

Диаметр обточки над станиной достигает 850 мм, над поперечным суппортом — 520 мм. Станина шириной 600 мм выполнена моноблочной; максимальная масса обрабатываемой в центрах детали составляет 4000 кг. Перемещения по X/Z/z-1 равны 600/1250/250 мм.

Главный привод с инвертором имеет мощность 17,0 кВт и диапазон частот вращения шпинделя 5–630 об/мин. Торец шпинделя — ISO A2-11, внутренний конус — METRIC №120, проходное отверстие — 105 мм. Шпиндель установлен на роликовых подшипниках.

Подачами по X и Z управляют джойстиковым переключателем на суппорте. Регулируемая предохранительная муфта фартука защищает механический блок подачи. В оснащение входят УЦИ по трём осям, система СОЖ, конусная линейка длиной 800 мм, планшайба 800 мм и два невращающихся центра.

Преимущества

• Диаметр обточки 850 мм над станиной и 520 мм над поперечным суппортом.
• Расстояние между центрами 1500 мм при максимальной длине обточки 1250 мм.
• Ход по оси X — 600 мм, по оси Z — 1250 мм.
• Допустимая масса детали при обработке в центрах до 4000 кг.
• Моноблочная станина шириной 600 мм.
• Призматические направляющие с индукционной закалкой и шлифованием.
• Главный привод с инвертором мощностью 17,0 кВт.
• Частота вращения шпинделя в диапазоне 5–630 об/мин.
• Проходное отверстие шпинделя диаметром 105 мм.
• Главный шпиндель на роликовых подшипниках.
• Джойстиковый переключатель подач X и Z на суппорте.
• Регулируемая предохранительная муфта механического блока подачи.
• УЦИ по трём осям в стандартной комплектации.
• Четырёхпозиционный резцедержатель для инструмента размером до 32×32 мм.
• Пиноль задней бабки с конусом MT-6 и ходом 250 мм.
• Конусная линейка длиной 800 мм входит в комплект.
• Неподвижный люнет для диаметров 40–350 мм.
• Система подачи СОЖ и LED-лампа местного освещения.
• Электрические компоненты Siemens.
• Два невращающихся центра включены в стандартную поставку.

Особенности конструкции

Область применения

• Точение деталей с максимальной длиной обточки 1250 мм.
• Обработка диаметром до 850 мм над станиной и до 520 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 4000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 30–1/4 TPI.
• Нарезание диаметральной резьбы в диапазоне 60–0,5 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Точение конусов с использованием комплектной линейки длиной 800 мм.
• Обработка с поддержкой детали неподвижным люнетом 40–350 мм.

Комплектация

• 4-х кулачковая планшайба Ø800 мм
• 4-х позиционный резцедержатель
• Не вращающийся центр -2 шт.
• Неподвижный люнет Ø40-350 мм
• УЦИ по 3-м осям
• Защитный экран патрона
• Электрокомпоненты Siemens
• Регулируемые опоры станины
• Конусная линейка L=800 мм
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
