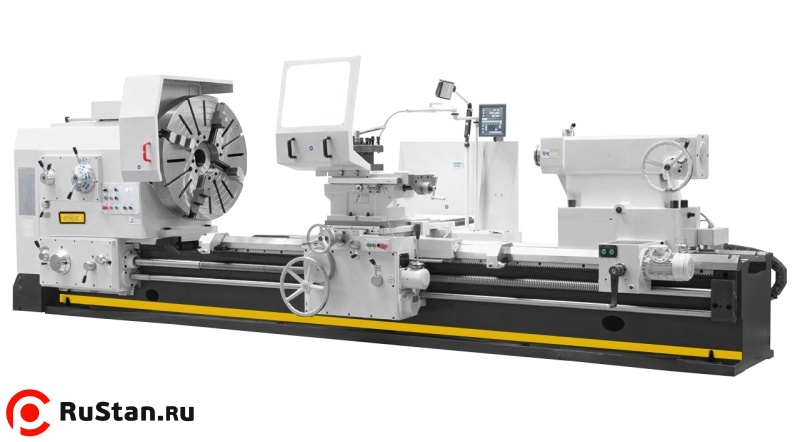

Токарно-винторезный станок STALEX D1250/1500

Токарно-винторезный станок STALEX D1250/1500 рассчитан на точение деталей и изготовление метрических, дюймовых, модульных и диаметральных резьб. Максимальный диаметр обточки над станиной составляет 1250 мм, над поперечным суппортом — 900 мм. Расстояние между центрами равно 1500 мм.

Станина шириной 755 мм имеет съёмный мостик длиной 610 мм. Допустимая масса детали в центрах — 6000 кг, в планшайбе — 1500 кг. Суппорт перемещается по X на 630 мм и по Z на 1300 мм, верхние салазки по z-1 — на 300 мм.

Мощность главного привода составляет 22,0 кВт. Для прямого вращения предусмотрена 21 скорость в пределах 3,15–315 об/мин, для реверса — 12 скоростей 4–315 об/мин. Шпиндель с отверстием диаметром 130 мм допускает крутящий момент до 12800 Н·м.

Закалённые шлифованные направляющие сочетаются с механической многодисковой муфтой плавного пуска и передачей вращения через вал с гидравлической муфтой. Установлены моторизованная задняя бабка, УЦИ по трём осям и система СОЖ. Комплект включает планшайбу 1000 мм, люнет 50–590 мм и четырёхпозиционный резцедержатель с фиксатором.

Преимущества

• Обточка диаметром до 1250 мм над станиной и до 900 мм над поперечным суппортом.
• Расстояние между центрами 1500 мм.
• Ходы по X/Z/z-1 — 630/1300/300 мм.
• Допустимая масса детали при обработке в центрах до 6 000 кг.
• Главный привод мощностью 22,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 3,15–315 об/мин.
• Реверс шпинделя: 12 скоростей, 4–315 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Съёмный мостик gap длиной 610 мм.
• Станина шириной 755 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 160 мм.
• Четырёхкулачковая планшайба диаметром 1000 мм.
• Неподвижный люнет для диаметров 50–590 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 1250 мм над станиной.
• Обточка деталей диаметром до 900 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 6 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 50–590 мм.

Комплектация

• 4-х кулачковая планшайба Ø1000 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø50-590 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
