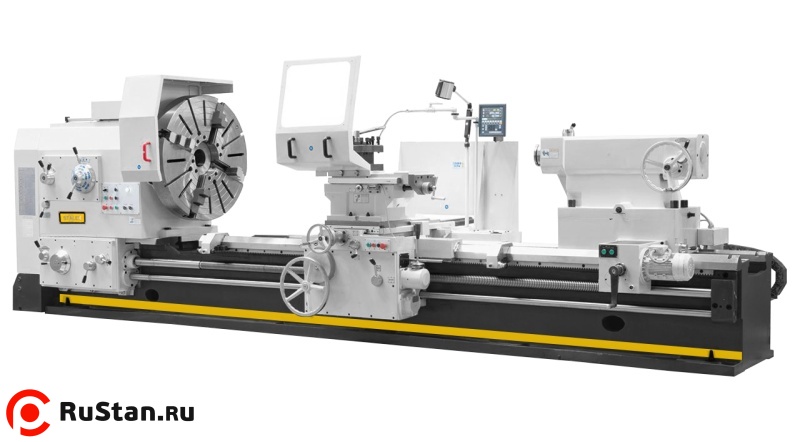

Токарно-винторезный станок STALEX D1250/3000

Токарно-винторезный станок STALEX D1250/3000 применяется для точения и резьбонарезных работ с метрической, дюймовой, модульной и диаметральной резьбой. Расстояние между центрами составляет 3000 мм. Максимальный диаметр обточки равен 1250 мм над станиной и 900 мм над поперечным суппортом.

Ширина станины — 755 мм, длина её съёмного мостика — 610 мм. При обработке в центрах допускается масса детали до 6000 кг, в планшайбе — до 1500 кг. Ходы по X/Z/z-1 составляют 630/2800/300 мм.

Шпиндель с проходным отверстием 130 мм приводится двигателем мощностью 22,0 кВт. Прямое вращение имеет 21 скорость в пределах 3,15–315 об/мин, реверс — 12 скоростей от 4 до 315 об/мин. Предельный крутящий момент на шпинделе составляет 12800 Н·м.

В конструкции применены закалённые и шлифованные направляющие, шестерни и валы. Для плавного пуска предусмотрена механическая многодисковая муфта. Оснащение включает УЦИ по трём осям, моторизованную заднюю бабку и систему СОЖ; поставка содержит планшайбу 1000 мм и люнет 50–590 мм.

Преимущества

• Обточка диаметром до 1250 мм над станиной и до 900 мм над поперечным суппортом.
• Расстояние между центрами 3000 мм.
• Ходы по X/Z/z-1 — 630/2800/300 мм.
• Допустимая масса детали при обработке в центрах до 6 000 кг.
• Главный привод мощностью 22,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 3,15–315 об/мин.
• Реверс шпинделя: 12 скоростей, 4–315 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Съёмный мостик gap длиной 610 мм.
• Станина шириной 755 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 160 мм.
• Четырёхкулачковая планшайба диаметром 1000 мм.
• Неподвижный люнет для диаметров 50–590 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 1250 мм над станиной.
• Обточка деталей диаметром до 900 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 6 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 50–590 мм.

Комплектация

• 4-х кулачковая планшайба Ø1000 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø50-590 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
