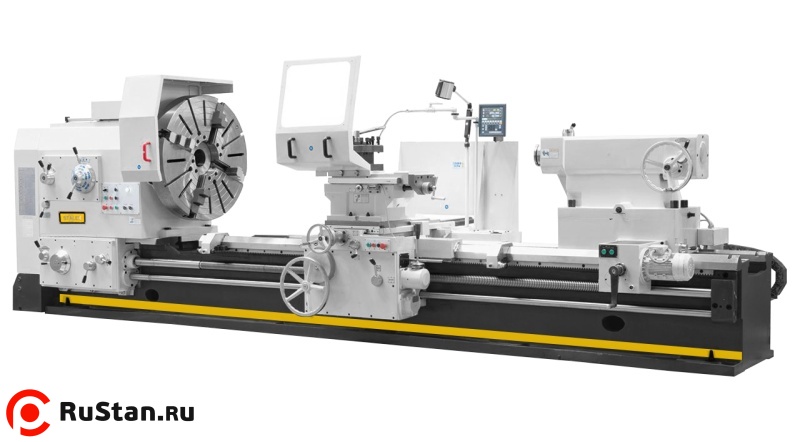

Токарно-винторезный станок STALEX D1250/8000

Токарно-винторезный станок STALEX D1250/8000 сочетает расстояние между центрами 8000 мм с диаметром обточки над станиной 1250 мм. Над поперечным суппортом допускается диаметр 900 мм. Станок выполняет точение и нарезание метрических, модульных, дюймовых и диаметральных резьб.

Суппорт имеет ход по X 630 мм и по Z 7800 мм, верхние салазки по z-1 — 300 мм. Максимальная масса детали составляет 6000 кг в центрах и 1500 кг в планшайбе. Ширина станины — 755 мм, длина съёмного мостика — 610 мм.

Главный привод мощностью 22,0 кВт обеспечивает прямое вращение на 21 скорости 3,15–315 об/мин и реверс на 12 скоростях 4–315 об/мин. Проходное отверстие шпинделя равно 130 мм, максимальный момент — 12800 Н·м. Плавность пуска обеспечивает механическая многодисковая муфта.

В конструкции применены индукционно закалённые шлифованные направляющие и закалённые шестерни с валами. Моторизованная задняя бабка и УЦИ по трём осям входят в стандартное оснащение. Для работы предусмотрены планшайба 1000 мм, люнет 50–590 мм, система подачи СОЖ и местная LED-лампа.

Преимущества

• Обточка диаметром до 1250 мм над станиной и до 900 мм над поперечным суппортом.
• Расстояние между центрами 8000 мм.
• Ходы по X/Z/z-1 — 630/7800/300 мм.
• Допустимая масса детали при обработке в центрах до 6 000 кг.
• Главный привод мощностью 22,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 3,15–315 об/мин.
• Реверс шпинделя: 12 скоростей, 4–315 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Съёмный мостик gap длиной 610 мм.
• Станина шириной 755 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 160 мм.
• Четырёхкулачковая планшайба диаметром 1000 мм.
• Неподвижный люнет для диаметров 50–590 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 1250 мм над станиной.
• Обточка деталей диаметром до 900 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 6 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 50–590 мм.

Комплектация

• 4-х кулачковая планшайба Ø1000 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø50-590 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
