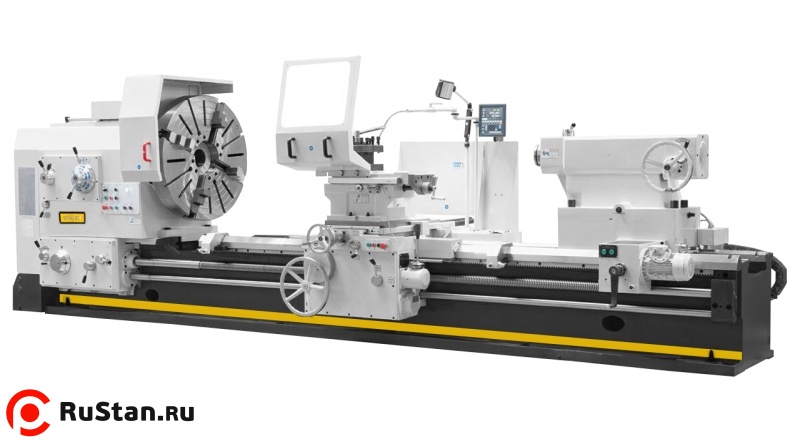

Токарно-винторезный станок STALEX D1600/3000

Токарно-винторезный станок STALEX D1600/3000 предназначен для точения и нарезания метрических, дюймовых, диаметральных и модульных резьб. При расстоянии между центрами 3000 мм диаметр обточки достигает 1600 мм над станиной и 1280 мм над поперечным суппортом.

Станина шириной 970 мм оборудована съёмным мостиком длиной 610 мм. Максимальная масса заготовки в центрах составляет 6000 кг, в планшайбе — 1500 кг. Ходы по X и Z равны 820 и 2800 мм, по оси верхних салазок z-1 — 200 мм.

Главный привод мощностью 22,0 кВт обеспечивает 21 скорость прямого вращения 2,50–250 об/мин и 12 скоростей реверса 3,15–250 об/мин. Шпиндель имеет отверстие диаметром 130 мм и максимальный момент 12800 Н·м. Закалённые и шлифованные шестерни и валы применены в приводе и коробке подачи.

Механическая многодисковая муфта обеспечивает плавный пуск, приводной вал с гидравлической муфтой передаёт вращение вперёд и назад. Предусмотрены УЦИ по трём осям, моторизованная задняя бабка и система подвода СОЖ. Станок комплектуется планшайбой 1400 мм, неподвижным люнетом 220–630 мм и четырёхпозиционным резцедержателем.

Преимущества

• Обточка диаметром до 1600 мм над станиной и до 1280 мм над поперечным суппортом.
• Расстояние между центрами 3000 мм.
• Ходы по X/Z/z-1 — 820/2800/200 мм.
• Допустимая масса детали при обработке в центрах до 6 000 кг.
• Главный привод мощностью 22,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 2,50–250 об/мин.
• Реверс шпинделя: 12 скоростей, 3,15–250 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Съёмный мостик gap длиной 610 мм.
• Станина шириной 970 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 160 мм.
• Четырёхкулачковая планшайба диаметром 1400 мм.
• Неподвижный люнет для диаметров 220–630 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 1600 мм над станиной.
• Обточка деталей диаметром до 1280 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 6 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 220–630 мм.

Комплектация

• 4-х кулачковая планшайба Ø1400 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø220-630 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
